public class Watchdog extends Thread {
public void addMonitor(Monitor monitor) {
synchronized (this) {

//此处mMonitorChecker数据类型为HandlerChecker
mMonitorChecker.addMonitor(monitor);
}
}

public final class HandlerChecker implements Runnable {
private final ArrayList mMonitors = new ArrayList();

public void addMonitor(Monitor monitor) {
//将上面的BinderThreadMonitor添加到mMonitors队列
mMonitors.add(monitor);
}

}
}

监控Binder线程, 将monitor添加到HandlerChecker的成员变量mMonitors列表中。 在这里是将BinderThreadMonitor对象加入该线程。

private static final class BinderThreadMonitor implements Watchdog.Monitor {
public void monitor() {
Binder.blockUntilThreadAvailable();
}
}

blockUntilThreadAvailable最终调用的是IPCThreadState,等待有空闲的binder线程

void IPCThreadState::blockUntilThreadAvailable()
{
pthread_mutex_lock(&mProcess->mThreadCountLock);
while (mProcess->mExecutingThreadsCount >= mProcess->mMaxThreads) {
//等待正在执行的binder线程小于进程最大binder线程上限(16个)
pthread_cond_wait(&mProcess->mThreadCountDecrement, &mProcess->mThreadCountLock);
}
pthread_mutex_unlock(&mProcess->mThreadCountLock);
}

可见addMonitor(new BinderThreadMonitor())是将Binder线程添加到android.fg线程的handler(mMonitorChecker)来检查是否工作正常。

2.3 init

[-> Watchdog.java]

public void init(Context context, ActivityManagerService activity) {
mResolver = context.getContentResolver();
mActivity = activity;
//注册reboot广播接收者【见小节2.3.1】
context.registerReceiver(new RebootRequestReceiver(),
new IntentFilter(Intent.ACTION_REBOOT),
android.Manifest.permission.REBOOT, null);
}

2.3.1 RebootRequestReceiver

[-> Watchdog.java]

final class RebootRequestReceiver extends BroadcastReceiver {
@Override
public void onReceive(Context c, Intent intent) {
if (intent.getIntExtra(“nowait”, 0) != 0) {
//【见小节2.3.2】
rebootSystem(“Received ACTION_REBOOT broadcast”);
return;
}
Slog.w(TAG, "Unsupported ACTION_REBOOT broadcast: " + intent);
}
}

2.3.2 rebootSystem

[-> Watchdog.java]

void rebootSystem(String reason) {
Slog.i(TAG, "Rebooting system because: " + reason);
IPowerManager pms = (IPowerManager)ServiceManager.getService(Context.POWER_SERVICE);
try {
//通过PowerManager执行reboot操作
pms.reboot(false, reason, false);
} catch (RemoteException ex) {
}
}

最终是通过PowerManagerService来完成重启操作,具体的重启流程后续会单独讲述。

三、Watchdog检测机制

当调用Watchdog.getInstance().start()时,则进入线程“watchdog”的run()方法, 该方法分成两部分:

  • 前半部 [小节3.1] 用于监测是否触发超时;
  • 后半部 [小节4.1], 当触发超时则输出各种信息。
3.1 run

[-> Watchdog.java]

public void run() {
boolean waitedHalf = false;
while (true) {
final ArrayList blockedCheckers;
final String subject;
final boolean allowRestart;
int debuggerWasConnected = 0;
synchronized (this) {
long timeout = CHECK_INTERVAL; //CHECK_INTERVAL=30s
for (int i=0; i<mHandlerCheckers.size(); i++) {
HandlerChecker hc = mHandlerCheckers.get(i);
//执行所有的Checker的监控方法, 每个Checker记录当前的mStartTime[见小节3.2]
hc.scheduleCheckLocked();
}

if (debuggerWasConnected > 0) {
debuggerWasConnected–;
}

long start = SystemClock.uptimeMillis();
//通过循环,保证执行30s才会继续往下执行
while (timeout > 0) {
if (Debug.isDebuggerConnected()) {
debuggerWasConnected = 2;
}
try {
wait(timeout); //触发中断,直接捕获异常,继续等待.
} catch (InterruptedException e) {
Log.wtf(TAG, e);
}
if (Debug.isDebuggerConnected()) {
debuggerWasConnected = 2;
}
timeout = CHECK_INTERVAL - (SystemClock.uptimeMillis() - start);
}

//评估Checker状态【见小节3.3】
final int waitState = evaluateCheckerCompletionLocked();
if (waitState == COMPLETED) {
waitedHalf = false;
continue;
} else if (waitState == WAITING) {
continue;
} else if (waitState == WAITED_HALF) {
if (!waitedHalf) {
//首次进入等待时间过半的状态
ArrayList pids = new ArrayList();
pids.add(Process.myPid());
//输出system_server和3个native进程的traces【见小节4.2】
ActivityManagerService.dumpStackTraces(true, pids, null, null,
NATIVE_STACKS_OF_INTEREST);
waitedHalf = true;
}
continue;
}
… //进入这里,意味着Watchdog已超时【见小节4.1】
}

}
}

public static final String[] NATIVE_STACKS_OF_INTEREST = new String[] {
“/system/bin/mediaserver”,
“/system/bin/sdcard”,
“/system/bin/surfaceflinger”
};

该方法主要功能:

  1. 执行所有的Checker的监控方法scheduleCheckLocked()
  • 当mMonitor个数为0(除了android.fg线程之外都为0)且处于poll状态,则设置mCompleted = true;
  • 当上次check还没有完成, 则直接返回.
  1. 等待30s后, 再调用evaluateCheckerCompletionLocked来评估Checker状态;
  2. 根据waitState状态来执行不同的操作:
  • 当COMPLETED或WAITING,则相安无事;
  • 当WAITED_HALF(超过30s)且为首次, 则输出system_server和3个Native进程的traces;
  • 当OVERDUE, 则输出更多信息.

由此,可见当触发一次Watchdog, 则必然会调用两次AMS.dumpStackTraces, 也就是说system_server和3个Native进程的traces 的traces信息会输出两遍,且时间间隔超过30s.

3.2 scheduleCheckLocked

public final class HandlerChecker implements Runnable {

public void scheduleCheckLocked() {
if (mMonitors.size() == 0 && mHandler.getLooper().getQueue().isPolling()) {
mCompleted = true; //当目标looper正在轮询状态则返回。
return;
}

if (!mCompleted) {
return; //有一个check正在处理中,则无需重复发送
}
mCompleted = false;

mCurrentMonitor = null;
// 记录当下的时间
mStartTime = SystemClock.uptimeMillis();
//发送消息,插入消息队列最开头, 见下方的run()方法
mHandler.postAtFrontOfQueue(this);
}

public void run() {
final int size = mMonitors.size();
for (int i = 0 ; i < size ; i++) {
synchronized (Watchdog.this) {
mCurrentMonitor = mMonitors.get(i);
}
//回调具体服务的monitor方法
mCurrentMonitor.monitor();
}

synchronized (Watchdog.this) {
mCompleted = true;
mCurrentMonitor = null;
}
}
}

该方法主要功能: 向Watchdog的监控线程的Looper池的最头部执行该HandlerChecker.run()方法, 在该方法中调用monitor(),执行完成后会设置mCompleted = true. 那么当handler消息池当前的消息, 导致迟迟没有机会执行monitor()方法, 则会触发watchdog.

其中postAtFrontOfQueue(this),该方法输入参数为Runnable对象,根据消息机制, 最终会回调HandlerChecker中的run方法,该方法会循环遍历所有的Monitor接口,具体的服务实现该接口的monitor()方法。

可能的问题,如果有其他消息不断地调用postAtFrontOfQueue()也可能导致watchdog没有机会执行;或者是每个monitor消耗一些时间,雷加起来超过1分钟造成的watchdog. 这些都是非常规的Watchdog.

3.3 evaluateCheckerCompletionLocked

private int evaluateCheckerCompletionLocked() {
int state = COMPLETED;
for (int i=0; i<mHandlerCheckers.size(); i++) {
HandlerChecker hc = mHandlerCheckers.get(i);
//【见小节3.4】
state = Math.max(state, hc.getCompletionStateLocked());
}
return state;
}

获取mHandlerCheckers列表中等待状态值最大的state.

3.4 getCompletionStateLocked

public int getCompletionStateLocked() {
if (mCompleted) {
return COMPLETED;
} else {
long latency = SystemClock.uptimeMillis() - mStartTime;
// mWaitMax默认是60s
if (latency < mWaitMax/2) {
return WAITING;
} else if (latency < mWaitMax) {
return WAITED_HALF;
}
}
return OVERDUE;
}

  • COMPLETED = 0:等待完成;
  • WAITING = 1:等待时间小于DEFAULT_TIMEOUT的一半,即30s;
  • WAITED_HALF = 2:等待时间处于30s~60s之间;
  • OVERDUE = 3:等待时间大于或等于60s。

四. Watchdog处理流程

4.1 run

[-> Watchdog.java]

public void run() {
while (true) {
synchronized (this) {

//获取被阻塞的checkers 【见小节4.1.1】
blockedCheckers = getBlockedCheckersLocked();
// 获取描述信息 【见小节4.1.2】
subject = describeCheckersLocked(blockedCheckers);
allowRestart = mAllowRestart;
}

EventLog.writeEvent(EventLogTags.WATCHDOG, subject);

ArrayList pids = new ArrayList();
pids.add(Process.myPid());
if (mPhonePid > 0) pids.add(mPhonePid);
//第二次以追加的方式,输出system_server和3个native进程的栈信息【见小节4.2】
final File stack = ActivityManagerService.dumpStackTraces(
!waitedHalf, pids, null, null, NATIVE_STACKS_OF_INTEREST);

//系统已被阻塞1分钟,也不在乎多等待2s,来确保stack trace信息输出
SystemClock.sleep(2000);

if (RECORD_KERNEL_THREADS) {
//输出kernel栈信息【见小节4.3】
dumpKernelStackTraces();
}

//触发kernel来dump所有阻塞线程【见小节4.4】
doSysRq(‘l’);

//输出dropbox信息【见小节4.5】
Thread dropboxThread = new Thread(“watchdogWriteToDropbox”) {
public void run() {
mActivity.addErrorToDropBox(
“watchdog”, null, “system_server”, null, null,
subject, null, stack, null);
}
};
dropboxThread.start();

try {
dropboxThread.join(2000); //等待dropbox线程工作2s
} catch (InterruptedException ignored) {
}

IActivityController controller;
synchronized (this) {
controller = mController;
}
if (controller != null) {
//将阻塞状态报告给activity controller,
try {
Binder.setDumpDisabled(“Service dumps disabled due to hung system process.”);
//返回值为1表示继续等待,-1表示杀死系统
int res = controller.systemNotResponding(subject);
if (res >= 0) {
waitedHalf = false;
continue; //设置ActivityController的某些情况下,可以让发生Watchdog时继续等待
}
} catch (RemoteException e) {
}
}

//当debugger没有attach时,才杀死进程
if (Debug.isDebuggerConnected()) {
debuggerWasConnected = 2;
}
if (debuggerWasConnected >= 2) {
Slog.w(TAG, “Debugger connected: Watchdog is not killing the system process”);
} else if (debuggerWasConnected > 0) {
Slog.w(TAG, “Debugger was connected: Watchdog is not killing the system process”);
} else if (!allowRestart) {
Slog.w(TAG, “Restart not allowed: Watchdog is not killing the system process”);
} else {
Slog.w(TAG, “*** WATCHDOG KILLING SYSTEM PROCESS: " + subject);
//遍历输出阻塞线程的栈信息
for (int i=0; i<blockedCheckers.size(); i++) {
Slog.w(TAG, blockedCheckers.get(i).getName() + " stack trace:”);
StackTraceElement[] stackTrace
= blockedCheckers.get(i).getThread().getStackTrace();
for (StackTraceElement element: stackTrace) {
Slog.w(TAG, " at " + element);
}
}
Slog.w(TAG, “*** GOODBYE!”);
//杀死进程system_server【见小节4.6】
Process.killProcess(Process.myPid());
System.exit(10);
}
waitedHalf = false;
}
}

Watchdog检测到异常的信息收集工作:

  • AMS.dumpStackTraces:输出Java和Native进程的栈信息;
  • WD.dumpKernelStackTraces:输出Kernel栈信息;
  • doSysRq
  • dropBox

收集完信息后便会杀死system_server进程。此处allowRestart默认值为true, 当执行am hang操作则设置不允许重启(allowRestart =false), 则不会杀死system_server进程.

4.1.1 getBlockedCheckersLocked

private ArrayList getBlockedCheckersLocked() {
ArrayList checkers = new ArrayList();
//遍历所有的Checker
for (int i=0; i<mHandlerCheckers.size(); i++) {
HandlerChecker hc = mHandlerCheckers.get(i);
//将所有没有完成,且超时的checker加入队列
if (hc.isOverdueLocked()) {
checkers.add(hc);
}
}
return checkers;
}

4.1.2 describeCheckersLocked

private String describeCheckersLocked(ArrayList checkers) {
StringBuilder builder = new StringBuilder(128);
for (int i=0; i<checkers.size(); i++) {
if (builder.length() > 0) {
builder.append(", ");
}
// 输出所有的checker信息
builder.append(checkers.get(i).describeBlockedStateLocked());
}
return builder.toString();
}

public String describeBlockedStateLocked() {
//非前台线程进入该分支
if (mCurrentMonitor == null) {
return “Blocked in handler on " + mName + " (” + getThread().getName() + “)”;
//前台线程进入该分支
} else {
return "Blocked in monitor " + mCurrentMonitor.getClass().getName()

  • " on " + mName + " (" + getThread().getName() + “)”;
    }
    }

将所有执行时间超过1分钟的handler线程或者monitor都记录下来.

  • 当输出的信息是Blocked in handler,意味着相应的线程处理当前消息时间超过1分钟;
  • 当输出的信息是Blocked in monitor,意味着相应的线程处理当前消息时间超过1分钟,或者monitor迟迟拿不到锁;
4.2 AMS.dumpStackTraces

public static File dumpStackTraces(boolean clearTraces, ArrayList firstPids, ProcessCpuTracker processCpuTracker, SparseArray lastPids, String[] nativeProcs) {
//默认为 data/anr/traces.txt
String tracesPath = SystemProperties.get(“dalvik.vm.stack-trace-file”, null);
if (tracesPath == null || tracesPath.length() == 0) {
return null;
}

File tracesFile = new File(tracesPath);
try {
//当clearTraces,则删除已存在的traces文件
if (clearTraces && tracesFile.exists()) tracesFile.delete();
//创建traces文件
tracesFile.createNewFile();
// -rw-rw-rw-
FileUtils.setPermissions(tracesFile.getPath(), 0666, -1, -1);
} catch (IOException e) {
return null;
}
//输出trace内容
dumpStackTraces(tracesPath, firstPids, processCpuTracker, lastPids, nativeProcs);
return tracesFile;
}

输出system_server和mediaserver,/sdcard,surfaceflinger这3个native进程的traces信息。

4.3 WD.dumpKernelStackTraces

深知大多数程序员,想要提升技能,往往是自己摸索成长,但自己不成体系的自学效果低效又漫长,而且极易碰到天花板技术停滞不前!



既有适合小白学习的零基础资料,也有适合3年以上经验的小伙伴深入学习提升的进阶课程,涵盖了95%以上鸿蒙开发知识点,真正体系化!

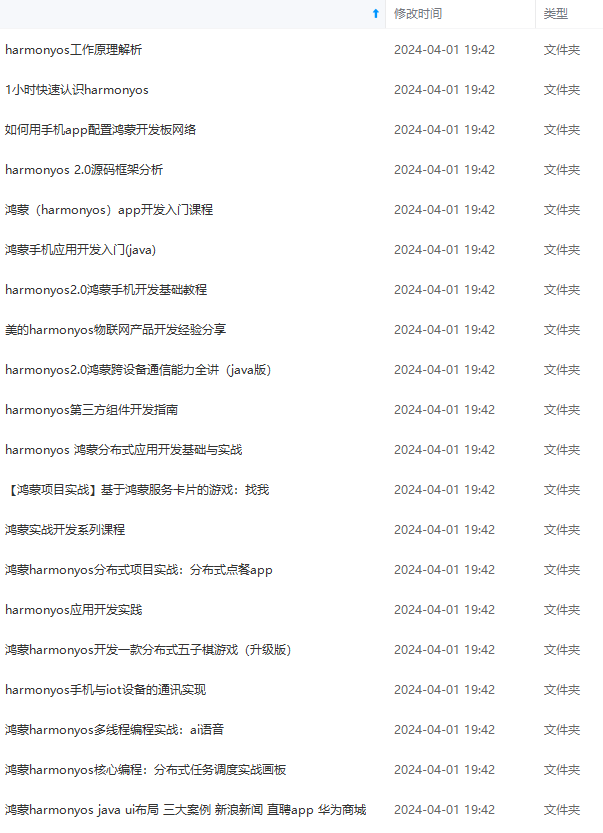

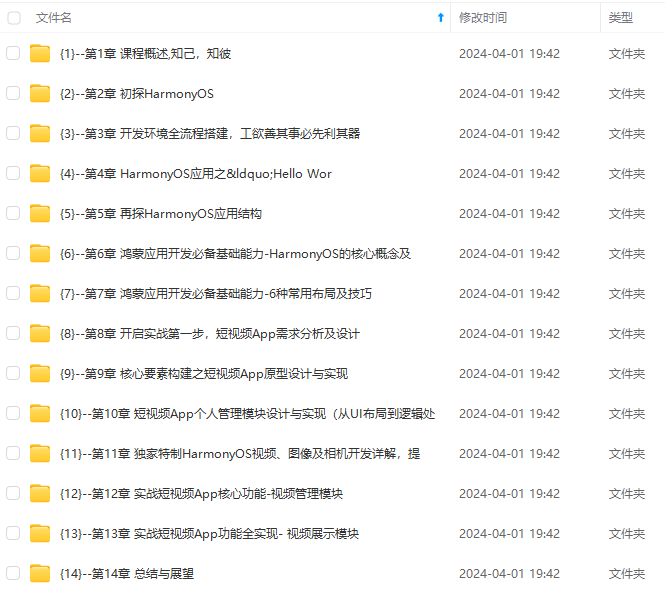

由于文件比较多,这里只是将部分目录截图出来,全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频,并且后续会持续更新

需要这份系统化的资料的朋友,可以戳这里获取

输出system_server和mediaserver,/sdcard,surfaceflinger这3个native进程的traces信息。

4.3 WD.dumpKernelStackTraces

深知大多数程序员,想要提升技能,往往是自己摸索成长,但自己不成体系的自学效果低效又漫长,而且极易碰到天花板技术停滞不前!


[外链图片转存中…(img-kPqkwPRJ-1715904616488)]
[外链图片转存中…(img-clwbg5vD-1715904616488)]

既有适合小白学习的零基础资料,也有适合3年以上经验的小伙伴深入学习提升的进阶课程,涵盖了95%以上鸿蒙开发知识点,真正体系化!

由于文件比较多,这里只是将部分目录截图出来,全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频,并且后续会持续更新

需要这份系统化的资料的朋友,可以戳这里获取

  • 23
    点赞
  • 25
    收藏
    觉得还不错? 一键收藏
  • 0
    评论

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
