SiC颗粒增强铝基复合材料是近年发展起来的新型复合材料,它具有线胀系数率低、密度低、强度高、硬度高以及导热性好的特性,是一种具有广泛应用前景的新型材料,可用于大功率率IGBT 散热基板、航空航天,在某些领域可以替代钛合金,二者的主要属性见表1。
表1 钛合金与铝基碳化硅主要材料属性对比
材料 | 线胀系数(/K) | 密度(g/cm3) | 导热性能(W/m·K) |
---|---|---|---|
TC4(Ti-6Al-4V) | 8.6×10-6 | 4.51 | 7.955 |
AlSiC | 6.5~9.5×10-6 | 2.8~3.2 | 180~240 |
本文基于代表体积元(representative volume element, RVE)方法,利用有限元仿真软件建立了三维SiC颗粒增强铝基复合材料分析模型,对AlSiC复合材料的拉伸、剪切行为进行了数值模拟,得出相应的应力-应变的关系,计算出复合材料的模量,这些分析为复合材料的加工与制备提供了一定的理论依据。
模型主要参数如下:
RVE模型尺寸:长L=60um,宽W=60um,高H=60um;
基体材料:Al的杨氏模量E=75 Gpa,泊松比v=0.3,屈服250Mpa;
增强材料:SiC的杨氏模量E=410Gpa,泊松比v=0.14;
增强材料体积分数:Vf=20%;
SiC颗粒直径:20um。
此处假设金属基体中的SiC颗粒大小相同,则该代表体积模型中的SiC颗粒数量由下式:
Vf=4NπD3/24LWH
可得:颗粒数量N≈10。
SiC颗粒在模型(以模型一角为坐标原点建模)中的空间位置见表2,三维模型如图1。
表2 SiC颗粒的空间位置
序号 | X | Y | Z |
1 | 19 | 11 | 26 |
2 | 50 | 37 | 31 |
3 | 6 | 31 | 9 |
4 | 34 | 0 | 46 |
5 | 51 | 55 | 59 |
6 | 30 | 16 | 6 |
7 | 30 | 35 | 46 |
8 | 2 | 57 | 26 |
9 | 32 | 43 | 11 |
10 | 0 | 19 | 42 |

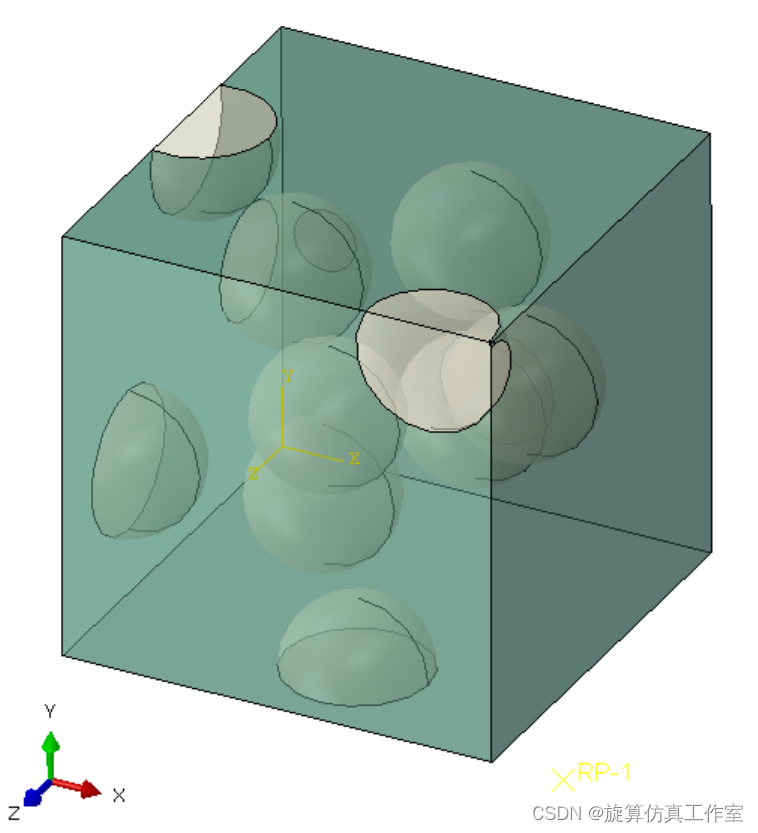

图1 三维RVE模型
模型受力分析示意图即分析边界见图2、图3,对模型施加X方向的拉伸及XY平面的剪切,施加位移量此处取模型边长的5%,即3um。

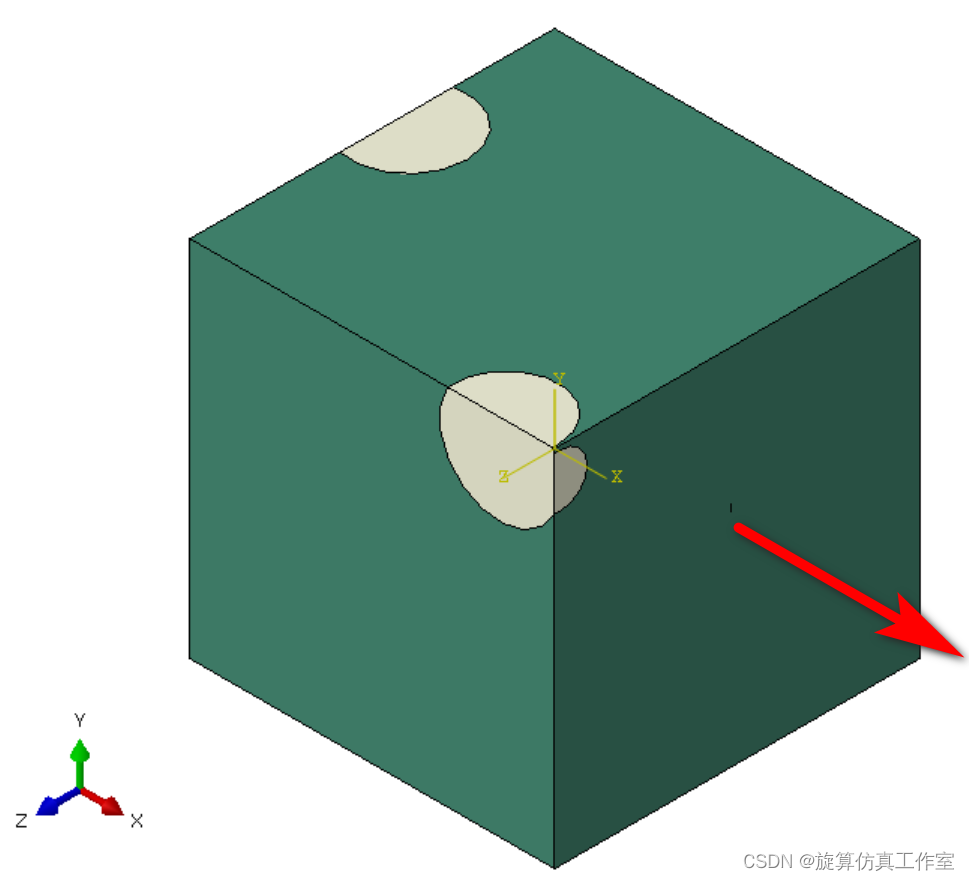

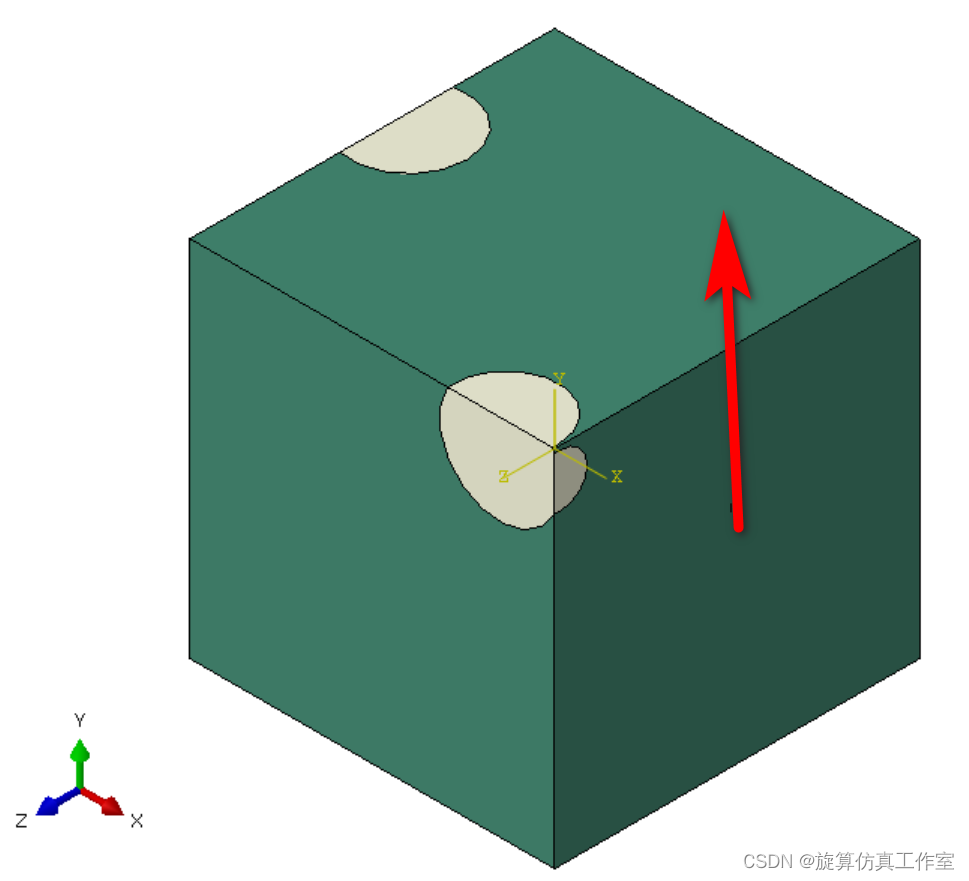

图2 三维RVE模型受力分析示意图

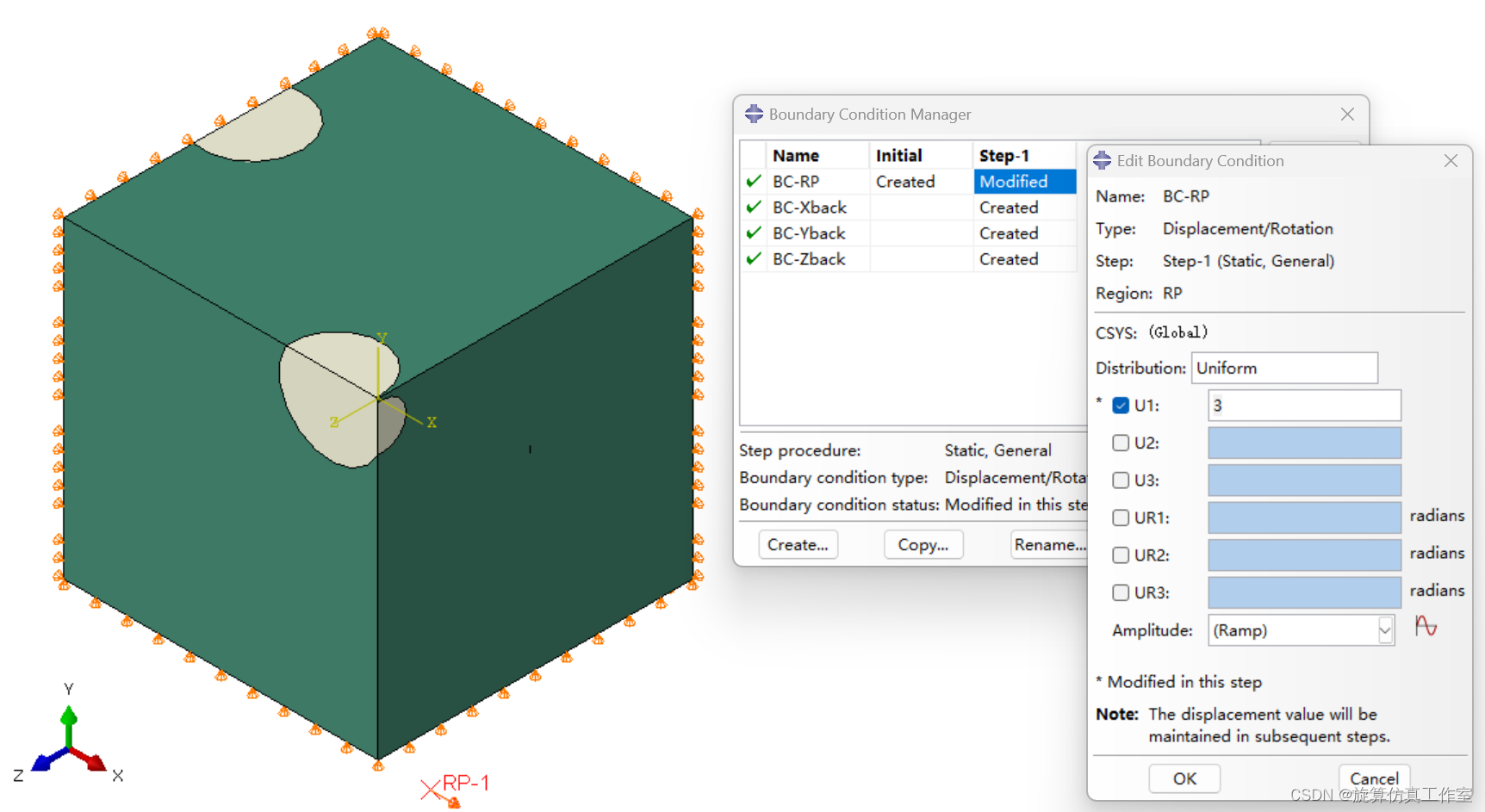

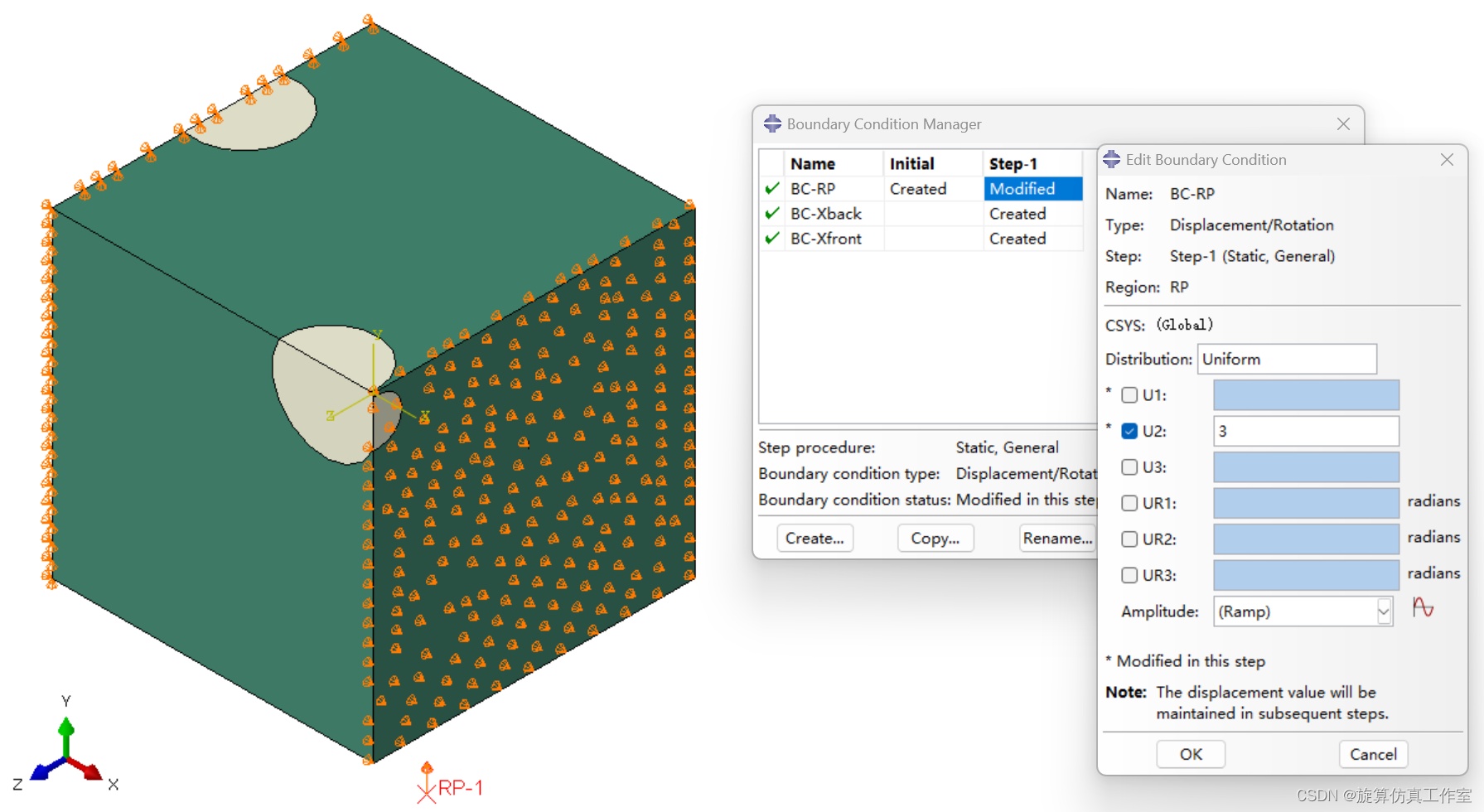

图3模型受力分析边界

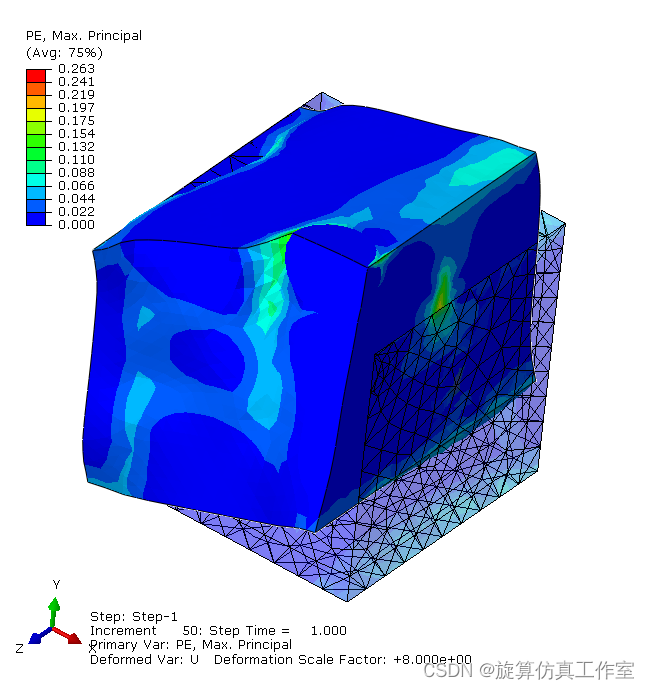

图4 分析结果云图
通过拉伸、剪切的仿真计算结果(如图4),可以得到拉伸、剪切条件下的应力应变曲线,如图5。

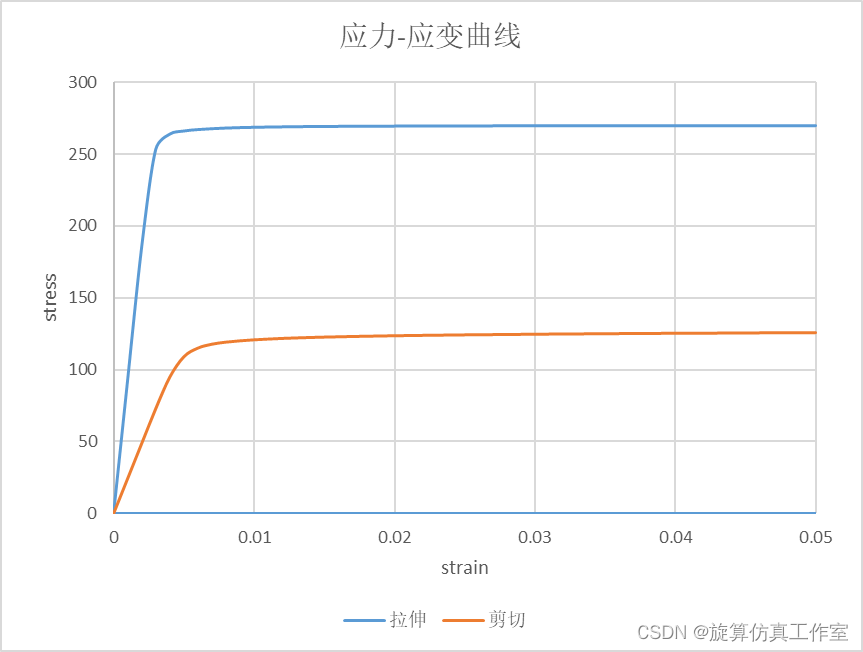

图5 拉伸及剪切受力下的应力-应变曲线
通过该应力应变曲线数据可得,该20%组分的铝基Sic复合材料的杨氏模量、拉伸强度,剪切模量、剪切强度,具体数值见表3.
杨氏模量/Gpa | 拉伸强度/Mpa | 剪切模量/Gpa | 剪切强度/Mpa |
93.2 | 270.0 | 24.4 | 126.0 |
由此可得,20%SiC组分下的AlSiC复合材料的弹性模量较铝的75Gpa提高至93.2Gpa,提高了约24.3%。
参考文献:
[1] Yongtao Y , Haiying W U , Hong L ,et al.Preparation and Performance of Lightweight High-strength Al-Si/SiC Composite Mirror[J].Spacecraft Recovery & Remote Sensing, 2014.
[1] Hareesha G , Chikkanna N , Doddamani S ,et al.Effect of addition of SiC particles on the Microstructure and Hardness of Al-SiC composite[J].Metallurgical and Materials Engineering, 2021, 27(1):49-56.
