基于COMSOL软件的局部网格加密方法

常见的网格包含结构化划分和非结构化划分。结构化划分是映射和扫掠，一般用于生成结构化网格，非结构化划分是自由三角形网格、自由四边形网格 和自由四面体网格，一般用于生成非结构化网格。在使用不同的几何模型和物理场时，对网格的控制精度需求不同，网格划分形式也存在差异。

接下来，通过建立圆柱体几何模型，实现结构中心区域局部加密划分功能。我们采用表达式控制网格大小和添加点控制网格大小等方式来对比网格划分的便利性。

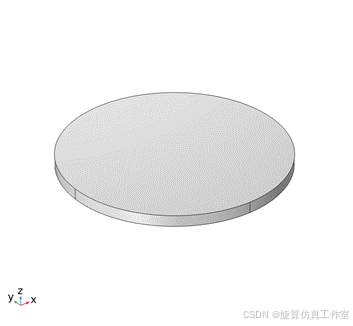

▲ 图1 圆柱体几何模型

1、通过表达式控制网格大小

我们可以在网格划分过程中使用大小表达式 来调整生成网格的大小。

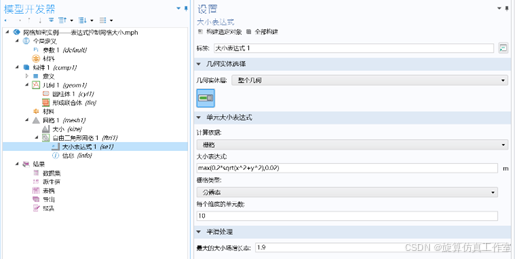

▲ 图2 网格设置

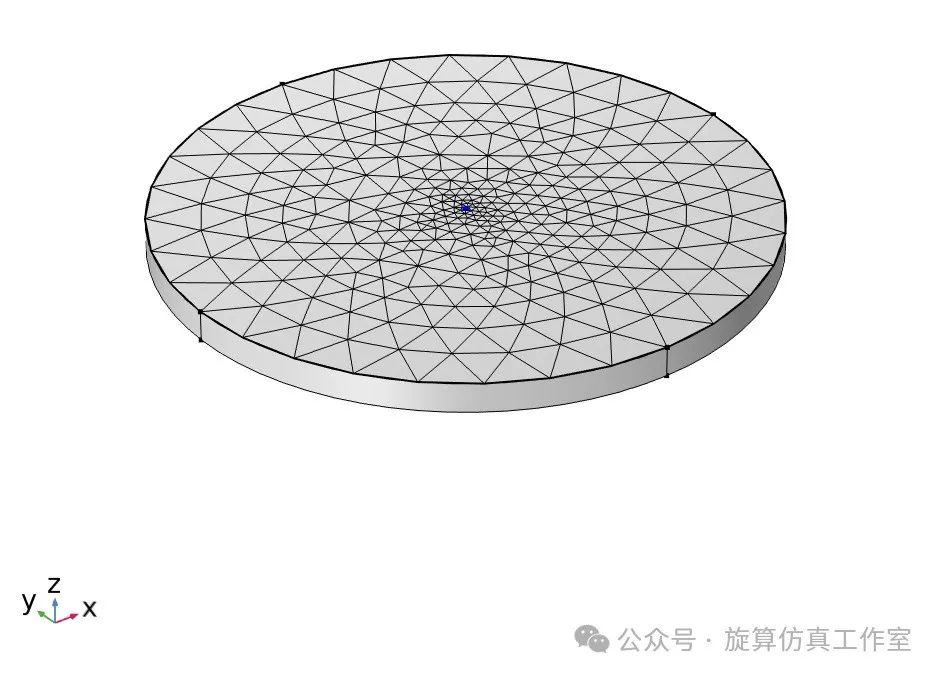

▲图3 网格划分结果

2、通过添加点控制网格大小

我们可以考虑在几何模型中加入控制点的方法，通常也能获得高质量的网格。

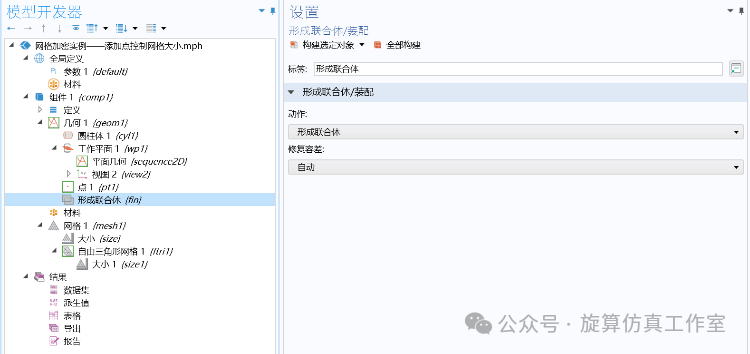

▲ 图4 几何操作

▲ 图5 网格设置

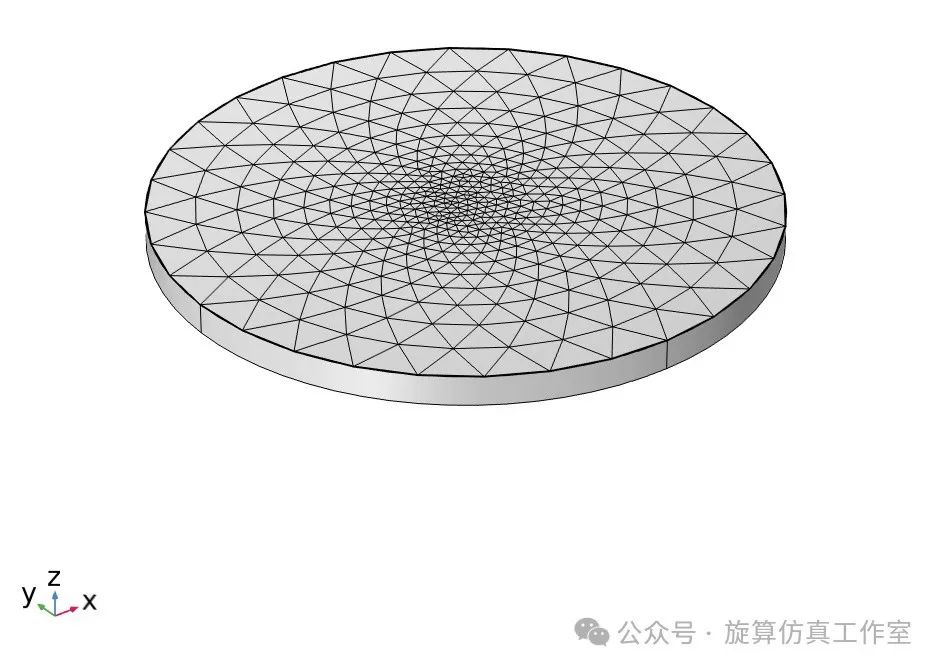

▲ 图6 网格划分结果

综上所述，我们展示了如何使用 COMSOL Multiphysics 中的大小表达式和添加点控制网格大小的方式。一种方法是选择网格节点中的大小表达式属性，用于控制生成三角形和四面体网格的大小，通常可以得到平滑且质量较高的网格。另一个方法是使用结构控制点，该操作也能实现网格的局部加密功能。
