PatranNastran算例——模态分析

在结构动力特性研究方面，模态分析是结构动力特性计算的一种方法，一般应用在工程振动领域。所谓的模态，即指机械结构的固有振动特性，每一个模态都有特定的固有频率、模态振型和阻尼比。

我们以长度2m、半径0.1m、壁厚0.01mm的圆管为例，通过Patran与Nastran软件对其进行模态分析。

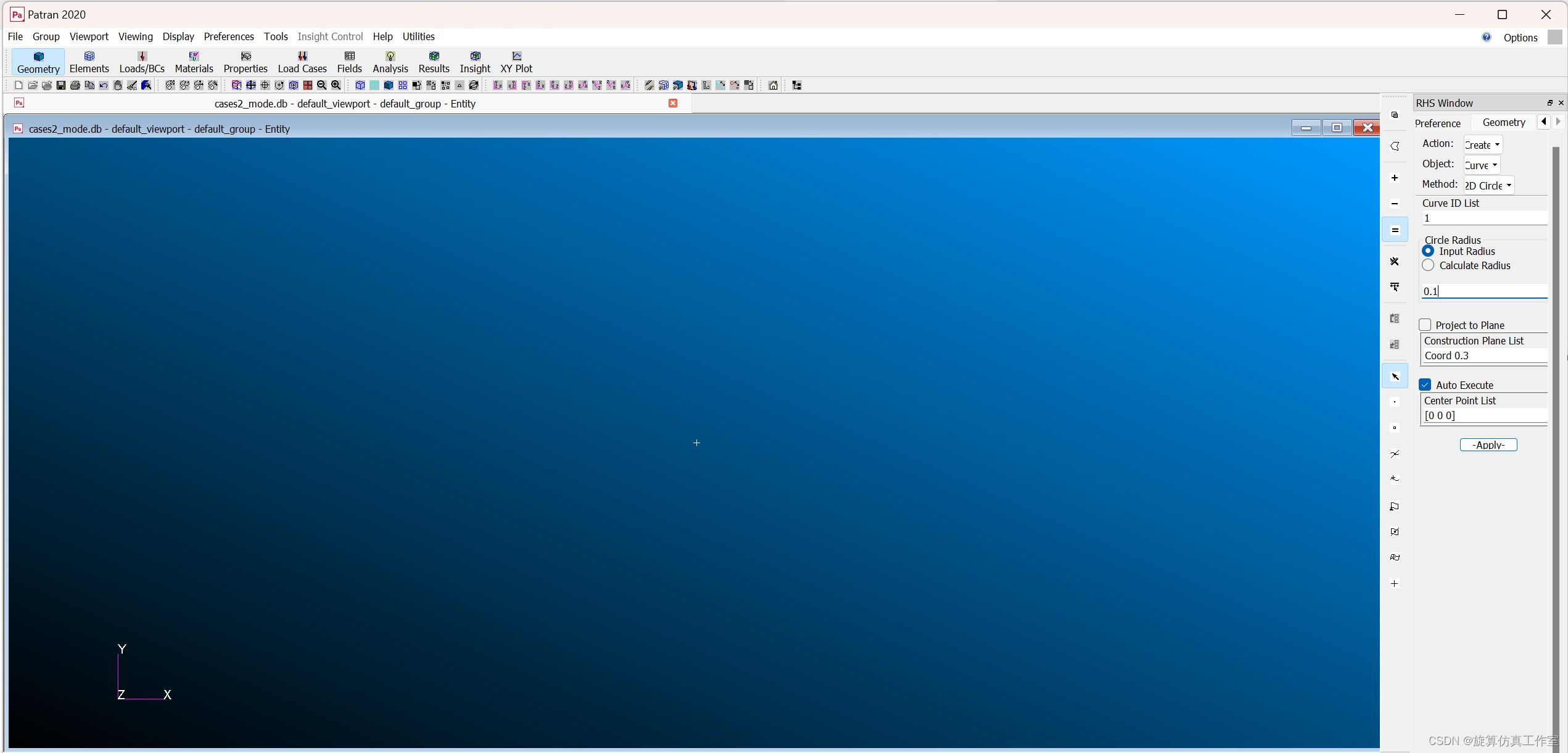

1. 构建圆管下部几何框线，点击Geometry，依次选择Create >> Curve >> 2D Circle，Input Radius：0.1，Center Point List：[0 0 0]，点击Apply；



2. 构建圆管上部几何框线，Center Point List：[0 0 2]，点击Apply；

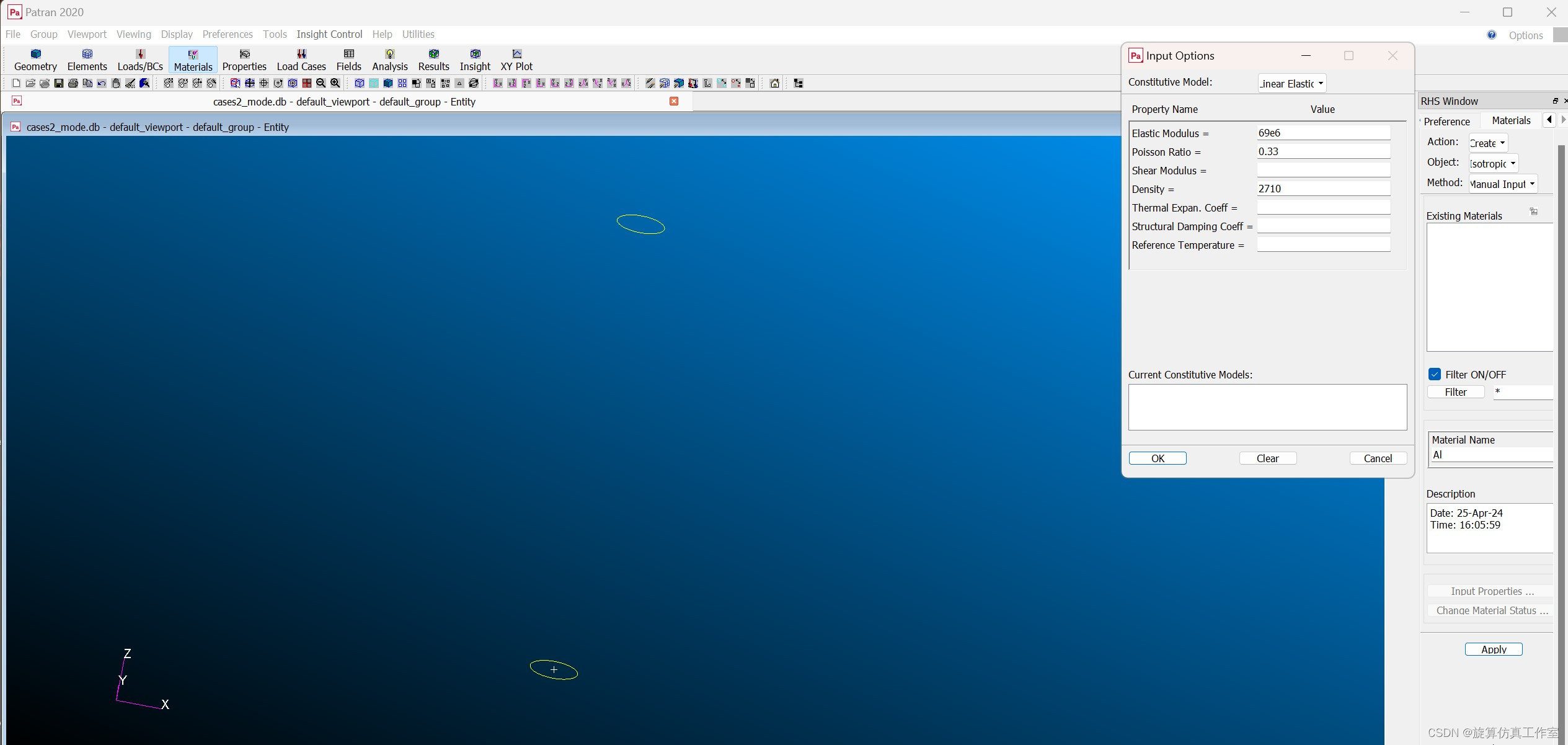

3. 设置材料特性参数：密度、弹性模量、泊松比；

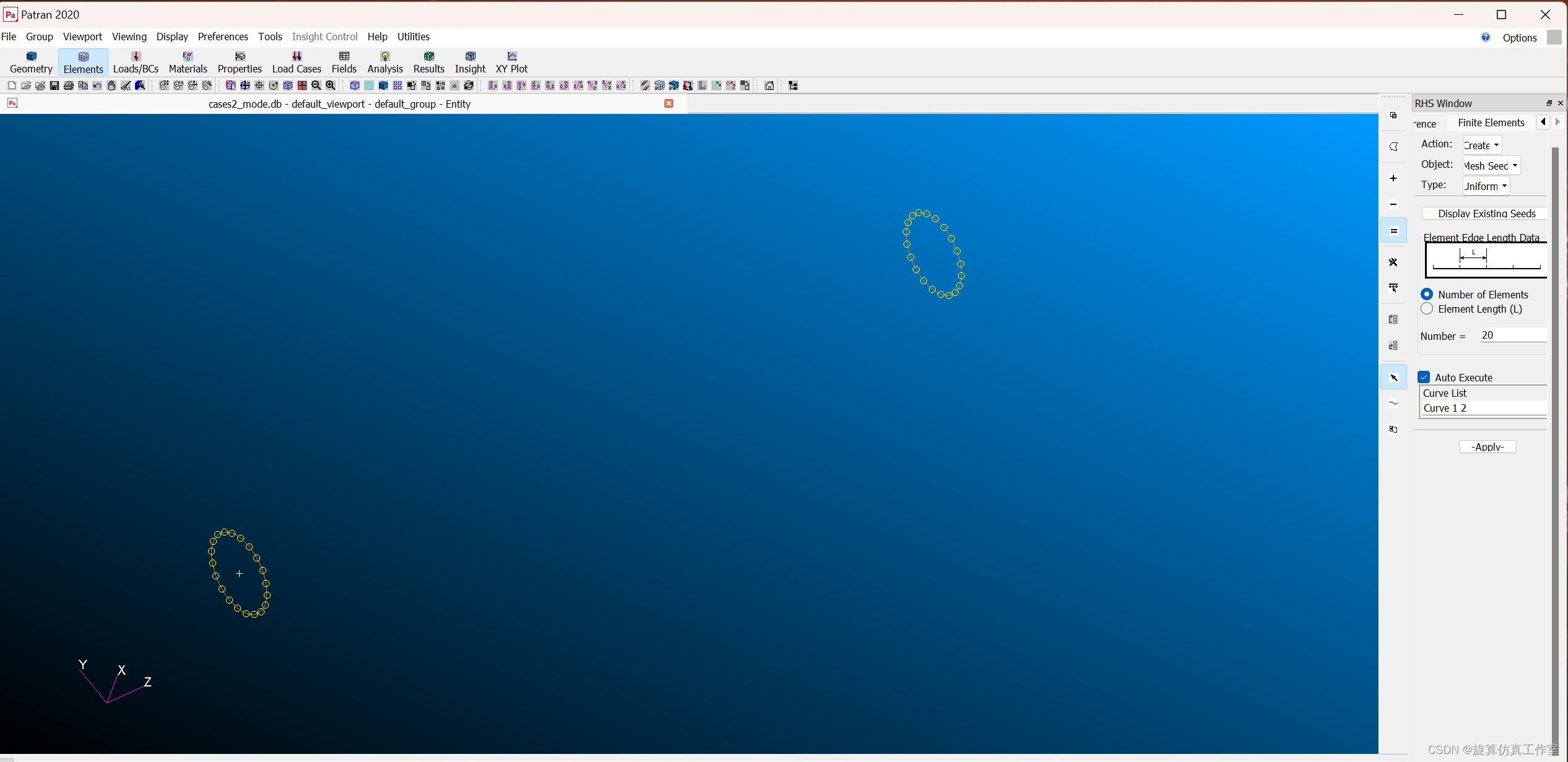

4. 创建网格，点击Meshing，Create >> mesh seed>> uniform，Number of Elements：20，选择上面创建的框线，点击Apply；



5. 划分网格，选择Create >> mesh >> 2 Curves，依次选择两条框线，Global Edge Length：0.05，点击Apply；

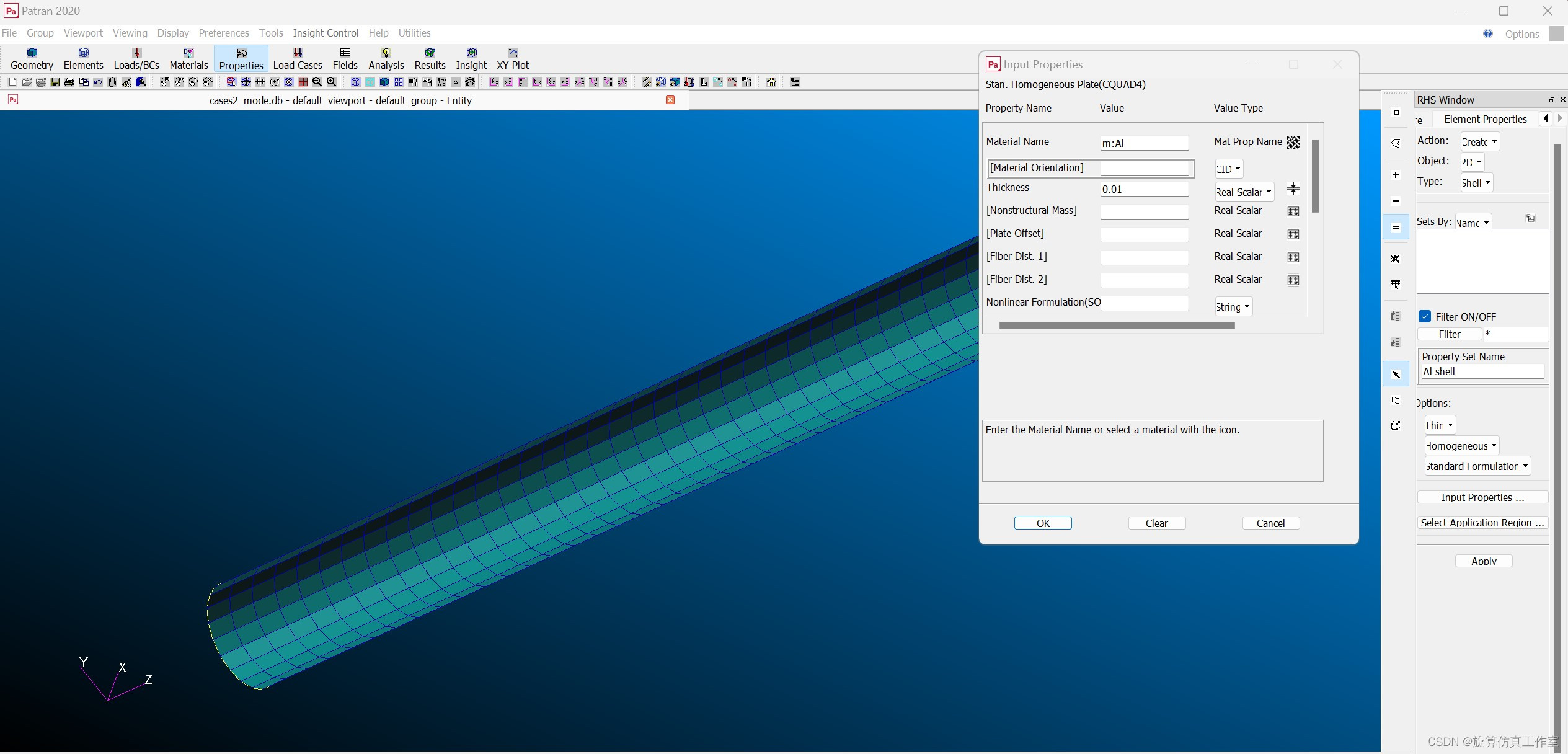

6. 创建壳单元，点击Properties，Create >> 2D >> Shell，Property Set Name：Al shell，点击Input Properties，点击Mat Prop Name右侧的图标，选择之前输入的Al材料，Thickness：0.01，单击OK；

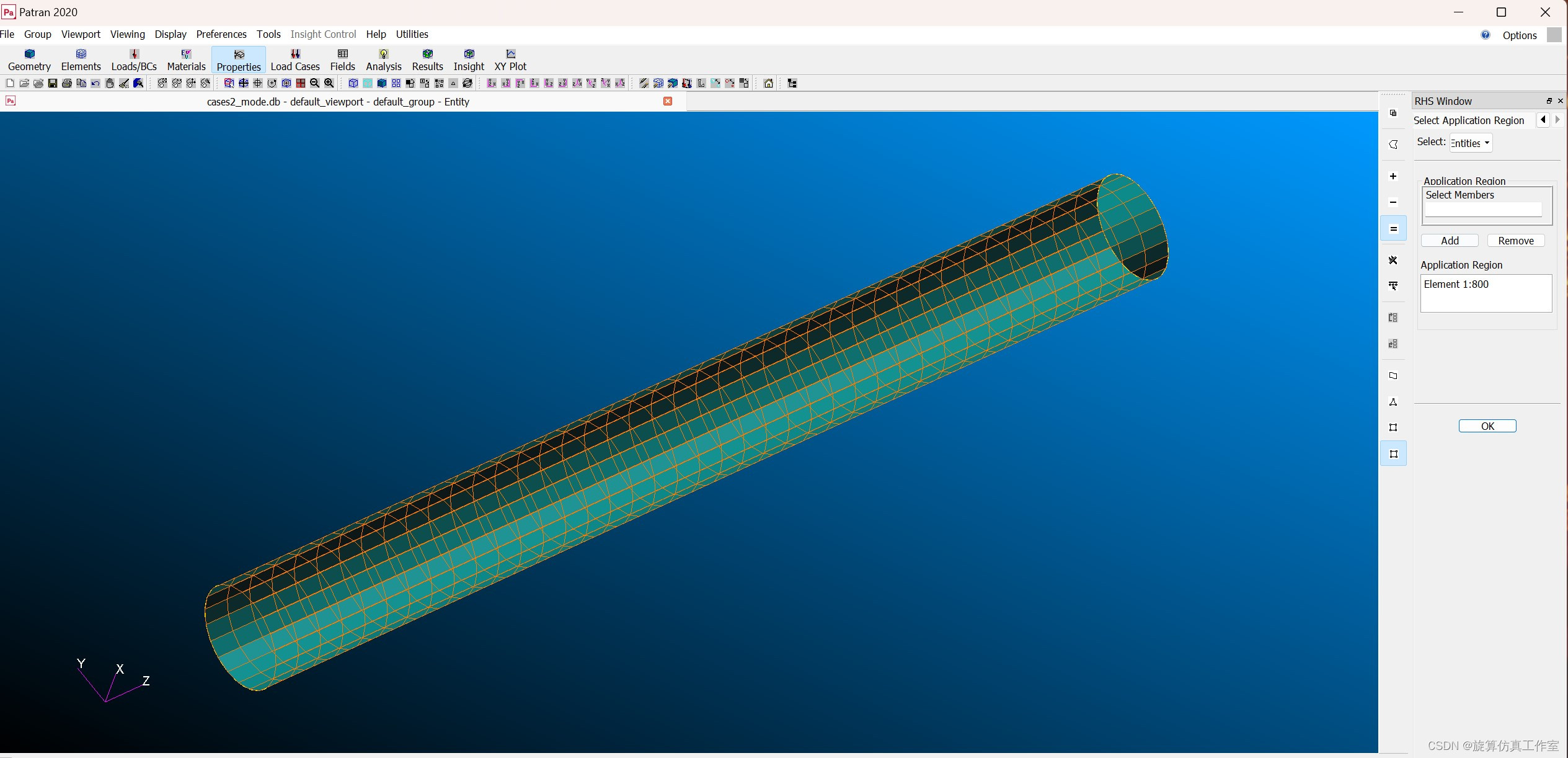

7. 继续在上面页面点击Select Application Region，框选所有的单元，依次点击Add >> OK >> Apply；

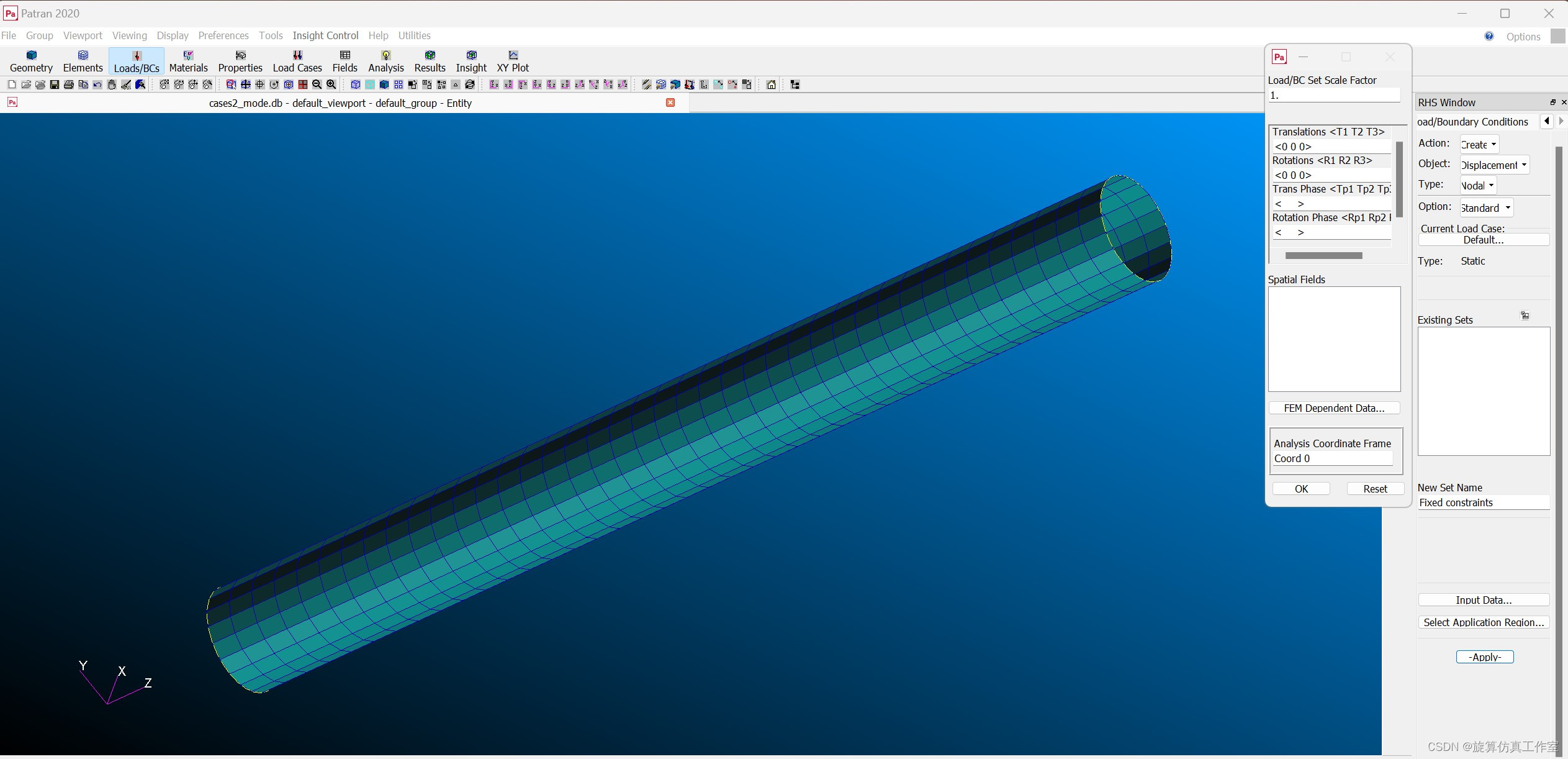

8. 添加约束设置：Loads / BCs，Displacement Constraint，New Set Name：Fixed constraints，Input Data，设置平动和转动位移均为0，OK。点击Select Application Region >> FEM，框选上下框线节点，点击Add >> OK >> Apply；

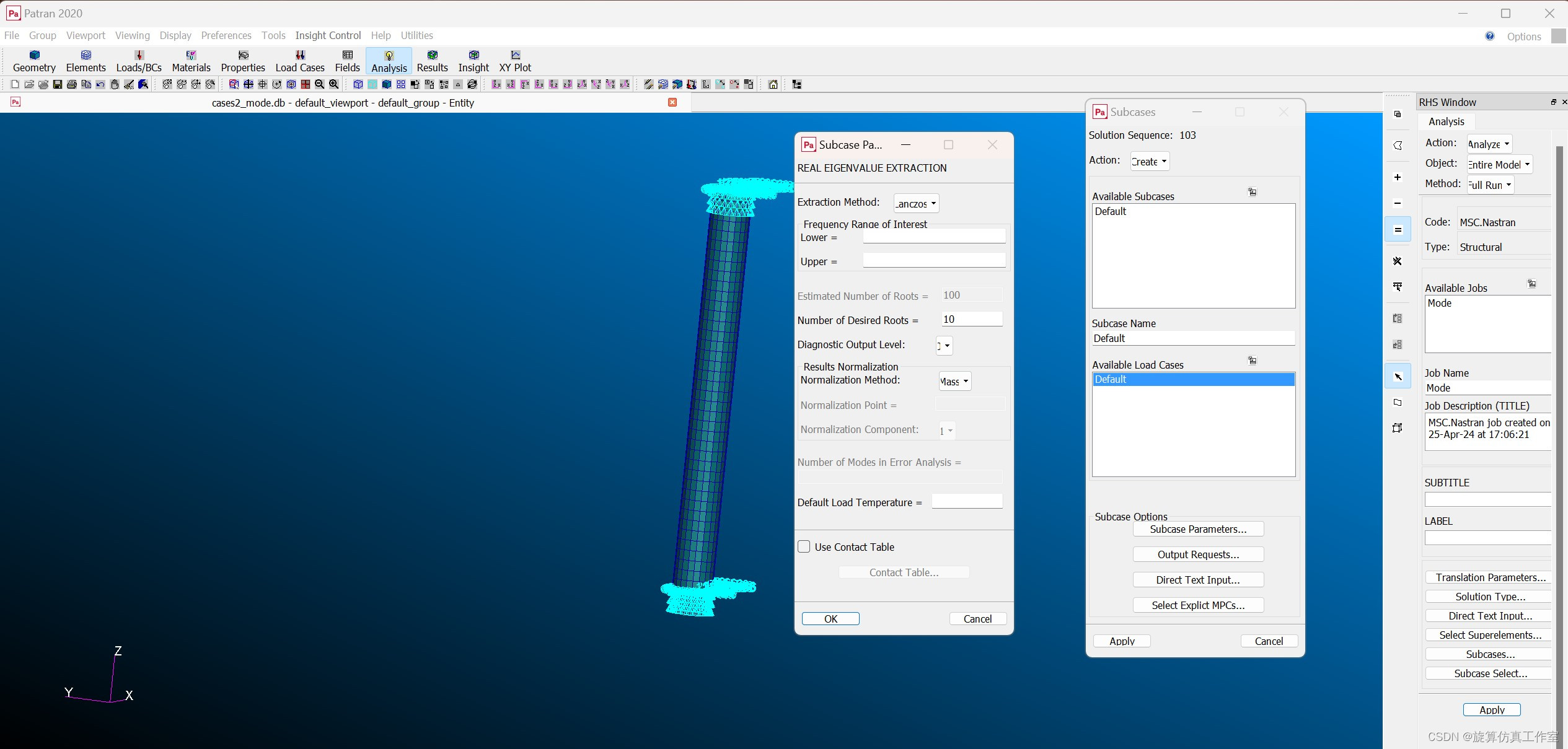

9. 设定求解器类型，依次选择Analysis >> Entire Model >> Full Run，Job Nmae：Mode，在solution type中选择Normal Modes，OK。并设置求解阶数，Subcases >> Default，在Subcase Parameters中的求解阶数中键入10，OK >> Apply >> Cancel >> Apply；

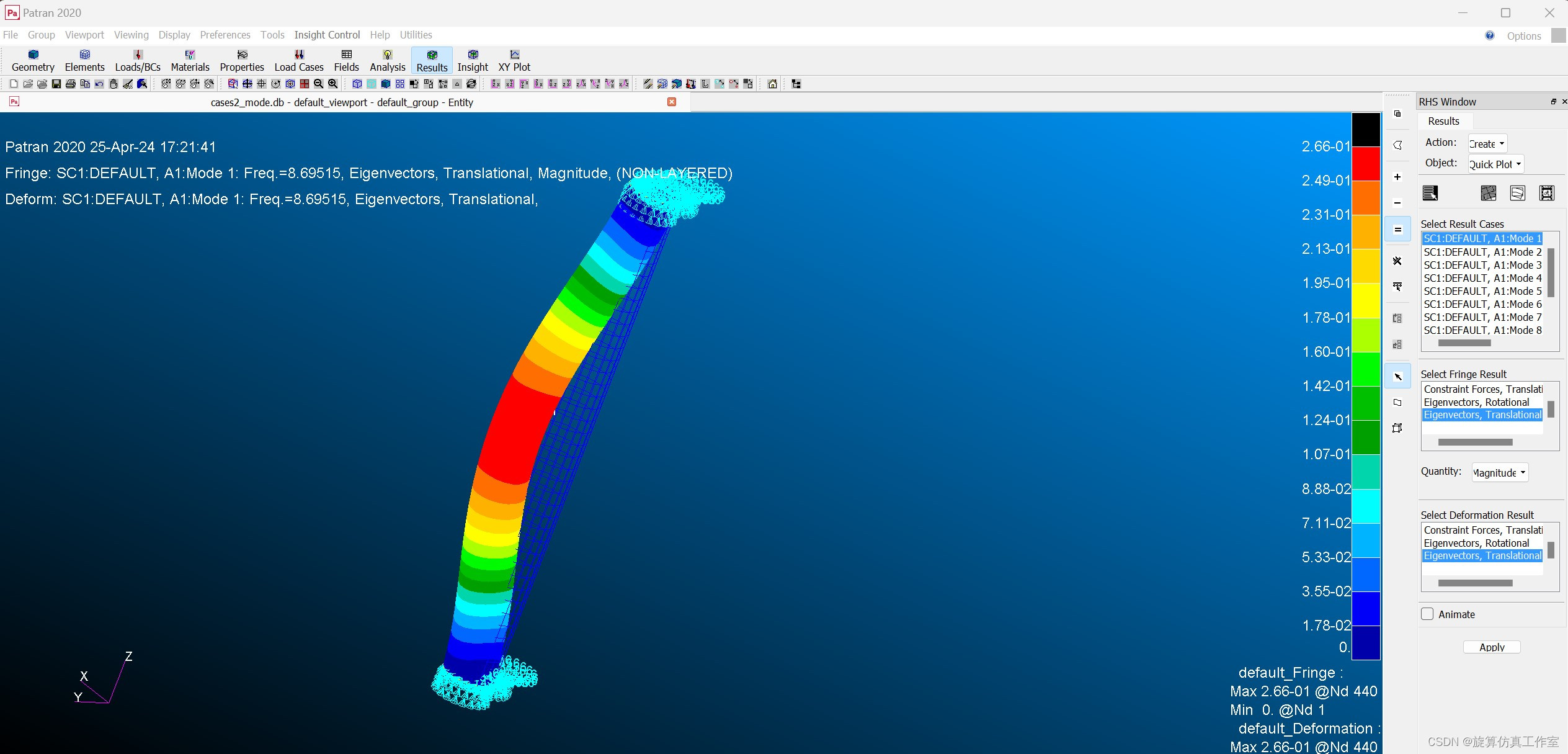

10. 读取结果并显示，Analysis >> HDF5 >> Select Results Files。点击Results，依次选择Deformation >> Select Results Cases >> Select Deformation Results >> Apply。
