引言

GIS中，密度分析是揭示点或线要素空间分布的重要工具。核密度分析（Kernel Density Analysis）和点密度分析（Point Density Analysis）是两种常见方法，各有其计算原理和应用场景。

本文详细探讨核密度分析的计算原理、加权的影响、可视化用途、栅格值的意义，并介绍点密度分析作为精确计算的替代方法。

一、核密度分析的计算原理

核密度分析通过核函数将点或线要素的分布平滑为连续密度表面，常用于分析人口、犯罪事件等现象的密度分布。其核心是基于搜索半径内的点贡献，结合核函数（如二次核函数）进行加权计算。

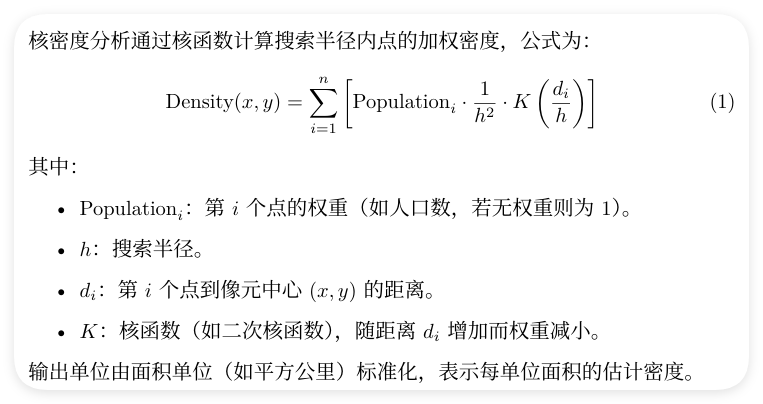

计算公式

根据ArcGIS Pro文档，栅格值表示“每单位面积的量值”（magnitude-per-unit area），如人口/平方公里。

计算过程

定义邻域：以每个栅格像元为中心，设置圆形搜索半径（如300米）。
加权贡献：计算半径内所有点的贡献，靠近中心的点权重高，远点权重低。
密度计算：将加权总和除以面积单位，生成密度值。
栅格输出：生成连续密度表面，像元大小由用户指定（如10米）。

二、加权的影响

核密度分析的核函数加权是其核心特性，但也影响了结果的解释性：

平滑效果：加权使点贡献在搜索半径内平滑分布，形成连续表面，避免离散点数据的“孤岛”效应。
解释性局限：栅格值是估计密度，而非精确计数。例如，值为5000人/平方公里的区域表示人口密集，但因加权平滑，难以直接对应实际人口数，需结合实际数据验证。
参数敏感性：
- 搜索半径：小半径（如50米）突出局部细节，可能生成尖峰；大半径（如1000米）过度平滑，掩盖细节。
- 点分布：集中点（如市中心住宅楼）可能导致高密度值夸大，稀疏区域（如郊区）密度接近0。

例如，在分析住宅楼人口密度时，集中点可能生成数万人/平方公里的高值，与实际人口普查数据偏差，降低量化分析的可靠性。

三、可视化用途

核密度分析因其平滑的密度表面，在可视化空间模式方面具有显著优势。通过分级颜色（如蓝色低密度，红色高密度），密度图直观展示热点和冷点，广泛应用于多个领域：

城市规划：分析人口密度分布，识别高密度区（如市中心），优化学校、医院等设施配置。
犯罪分析：定位犯罪热点，辅助警务资源分配。例如，核密度图可显示盗窃事件集中区域。
生态研究：评估动物活动密度，规划保护区。例如，分析鸟类巢点密度。
交通分析：研究道路或交通流量密度，优化路网设计。

在ArcGIS Pro中，核密度分析通过“Symbology”工具设置分级颜色（5-7级，Natural Breaks分类），生成专业地图，适合报告和展示。

四、栅格值的意义

核密度分析的栅格值表示估计的密度，具有以下特点：

物理意义：若Population字段为人口数，栅格值单位为人口/平方公里，反映该位置的密度水平。例如，值为5000人/平方公里表示人口密集。
解释性局限：因核函数加权，栅格值是平滑估计，而非精确计数，难以直接验证。例如，高密度值可能因点集中而夸大，需结合普查数据或实地调查。
应用价值：栅格值更适合相对比较（如区域密度差异）而非绝对量化，主要用于模式分析和可视化。

例如，核密度分析可生成人口密度图，突出市中心热点，但栅格值（如数万人/平方公里）可能不现实，需谨慎解释。

五、点密度分析：精确计算的替代方法

点密度分析是另一种密度估计方法，通过直接统计搜索半径内点的数量（或Population字段值的总和）除以邻域面积，生成精确密度栅格。其特点是无加权，计算直观。

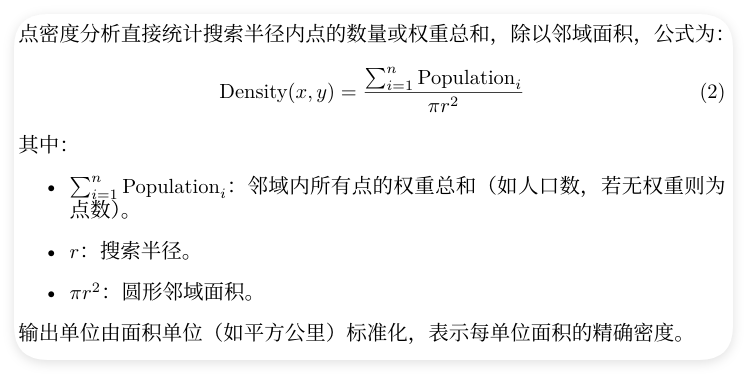

计算公式

计算过程

定义邻域：以每个栅格像元为中心，设置圆形搜索半径（如300米）。
统计总和：计算半径内点的数量或Population值总和，无距离加权。
密度计算：总和除以圆面积（πr²），按面积单位（如平方公里）标准化。
栅格输出：生成密度栅格，像元大小由用户指定（如10米）。

栅格值意义

点密度分析的栅格值直接反映邻域内的精确密度。例如，若半径300米内有10个点，Population总和5000人，面积为π × 300² ≈ 0.282743平方公里，密度为5000 ÷ 0.282743 ≈ 17,683人/平方公里。其值直观，适合量化分析。

应用场景

点密度分析适合需要精确计数的场景，如：

人口密度计算：量化住宅楼人口密度，比较子区域差异。
事件统计：计算犯罪事件或野生动物观测点的密度。
资源评估：评估设施（如医院）分布密度。

六、核密度分析与点密度分析的比较

以下是对两种方法的对比，突出其差异和适用性：

特性	核密度分析	点密度分析
计算方式	使用核函数加权，平滑密度表面	直接统计邻域内点数或Population值总和，除以面积
栅格值意义	估计密度，解释性较弱	精确密度，解释性强
平滑效果	高，生成连续表面，适合可视化	低，可能有“孤岛”效应，适合量化
适用场景	可视化空间模式，热点分析	精确量化分析，计数统计

针对题目背景

题目涉及住宅楼点数据（几何中心提取，Population为人口数），点分布可能集中（如市中心密集，郊区稀疏）。分析如下：

核密度分析：
- 适合生成平滑的人口密度图，突出市中心热点，郊区冷点，视觉效果强。
- 栅格值可能因点集中而夸大（如数万人/平方公里），解释性弱。
- 建议：设置像元大小10米，测试搜索半径（如100-500米），以研究区边界为掩膜。
点密度分析：
- 适合精确计算人口密度，栅格值直接反映邻域内人口总和除以面积。
- 可避免核密度分析的尖峰效应，适合量化子区域密度。
- 建议：设置半径300米，像元大小10米，验证结果与实际数据一致性。

七、操作步骤（以ArcGIS Pro为例）

核密度分析

打开工具：ArcToolbox > Spatial Analyst Tools > Density > Kernel Density。
设置参数：
- 输入点要素：住宅楼点图层（如ResidentialBuildings.shp）。
- Population字段：Population（人口数）。
- 输出栅格：KernelDensity.tif。
- 像元大小：10米。
- 搜索半径：300米（测试100-500米）。
- 面积单位：SQUARE_KILOMETERS。
环境设置：以研究区边界为掩膜和处理范围。
可视化：使用分级颜色（蓝色到红色），生成地图布局。

点密度分析

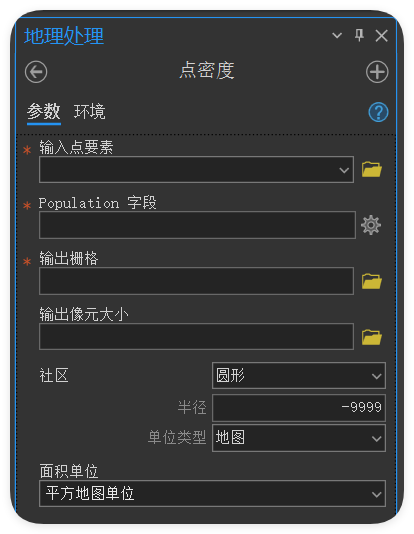

打开工具：ArcToolbox > Spatial Analyst Tools > Density > Point Density。
设置参数：
- 输入点要素：住宅楼点图层。
- Population字段：Population。
- 输出栅格：PointDensity.tif。
- 像元大小：10米。
- 邻域：圆形，半径300米。
- 面积单位：SQUARE_KILOMETERS。
环境设置：同上。
可视化：类似核密度分析，但注意可能有“孤岛”效应。
