if (window == NULL)
{
    std::cout << "Failed to create GLFW window" << std::endl;
    glfwTerminate();
    return -1;
}
glfwMakeContextCurrent(window);//GLFW将我们窗口的上下文设置为当前线程的主上下文
glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);

//GLAD加载所有的opengl函数指针
if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
{
    std::cout << "Failed to initialize GLAD" << std::endl;
    return -1;
}

/******************************2、 着色器编译编译链接 *********************************************/
Shader ourShader("shader.vs", "shader.fs");

/******************************3、 顶点属性缓存这些   *********************************************/

//绘制两个相连的三角形
float vertices[] = {
     //     ---- 位置 ----       ---- 颜色 ----     - 纹理坐标 -
     0.5f,  0.5f, 0.0f,   1.0f, 0.0f, 0.0f,   1.0f, 1.0f,   // 右上
     0.5f, -0.5f, 0.0f,   0.0f, 1.0f, 0.0f,   1.0f, 0.0f,   // 右下
    -0.5f, -0.5f, 0.0f,   0.0f, 0.0f, 1.0f,   0.0f, 0.0f,   // 左下
    -0.5f,  0.5f, 0.0f,   1.0f, 1.0f, 0.0f,   0.0f, 1.0f    // 左上
};
//索引数组
unsigned int indices[] = {
    0, 1, 3, // first triangle
    1, 2, 3  // second triangle
};
unsigned int VBO, VAO, EBO;
glGenVertexArrays(1, &VAO);//创建一个顶点数组 与顶点属性相绑定
glGenBuffers(1, &VBO);//创建顶点缓冲对象
glGenBuffers(1, &EBO);

glBindVertexArray(VAO);//绑定顶点数组 配置顶点属性

glBindBuffer(GL_ARRAY_BUFFER, VBO);//将GL_ARRAY_BUFFER类型的缓存与VBO绑定
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);//之前定义的顶点数据复制到缓冲的内存
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);//将GL_ELEMENT_ARRAY_BUFFER类型的缓冲与EBO绑定
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);//把索引复制到缓冲里

/*
    0;指定我们要配置的顶点位置属性 就是顶点着色器里面location那个
*/
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 8 *sizeof(float), (void *)0);//步长为8了
glEnableVertexAttribArray(0);//以顶点属性位置值0作为参数，启用顶点属性
 /*
    1;指定我们要配置的顶点颜色属性 就是顶点着色器里面location那个  glVertexAttribPointer函数更新顶点格式
*/
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(3 * sizeof(float)));
glEnableVertexAttribArray(1);
/*
    2;指定我们要配置的顶点纹理属性 就是顶点着色器里面location那个  glVertexAttribPointer函数更新顶点格式
*/
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(6 * sizeof(float)));
glEnableVertexAttribArray(2);
glBindBuffer(GL_ARRAY_BUFFER, 0);//VBO 已经与顶点属性数组VAO进行绑定了 那么GL_ARRAY_BUFFER就可以解除绑定
//glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0); //记住:不要在VAO激活时解除绑定EBO，因为绑定的元素缓冲区对象存储在VAO中;保持EBO绑定。
glBindVertexArray(0);//您可以在之后解除绑定VAO，这样其他VAO调用就不会意外地修改这个VAO

// 加载创建纹理
unsigned int texture, texture2;
glGenTextures(1, &texture);//生成纹理对象，同样也可以创建一个数组的纹理
glBindTexture(GL_TEXTURE_2D, texture); //绑定它，让之后任何的纹理指令都可以配置当前绑定的纹理：
//为当前绑定的纹理对象设置环绕、过滤方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);	//重复纹理的填充方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
// 多级渐远纹理的设置
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);//缩小时采用在两个邻近的多级渐远纹理之间使用线性插值，并使用线性插值进行采样
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);//线性
// 加载图像
int width, height, nrChannels;
unsigned char* data = stbi_load("container.jpg", &width, &height, &nrChannels, 0);
if (data)
{
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
    glGenerateMipmap(GL_TEXTURE_2D);//为当前绑定的纹理自动生成所有需要的多级渐远纹理
}
else
{
    std::cout << "Failed to load texture" << std::endl;
}
stbi_image_free(data);//释放图像的内存

//纹理2
glGenTextures(1, &texture2);
glBindTexture(GL_TEXTURE_2D, texture2);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
stbi_set_flip_vertically_on_load(true);
data = stbi_load("awesomeface.png", &width, &height, &nrChannels, 0);
if (data)
{
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, width, height, 0, GL_RGBA, GL_UNSIGNED_BYTE, data);
    glGenerateMipmap(GL_TEXTURE_2D);
}
else
{
    std::cout << "Failed to load texture" << std::endl;
}
stbi_image_free(data);

ourShader.use();
glUniform1i(glGetUniformLocation(ourShader.ID, "texture1"), 0);//绑定这个着色器的第0个纹理
ourShader.setInt("texture2", 1);//绑定这个着色器的第0个纹理

//位移
//glm::vec4 vec(1.0f, 0.0f, 0.0f, 1.0f);
 译注：下面就是矩阵初始化的一个例子，如果使用的是0.9.9及以上版本
 下面这行代码就需要改为:
 glm::mat4 trans = glm::mat4(1.0f)
 之后将不再进行提示
//glm::mat4 trans;
//trans = glm::translate(trans, glm::vec3(1.0f, 1.0f, 0.0f));
//vec = trans * vec;
//std::cout << vec.x << vec.y << vec.z << std::endl;

/* //旋转
glm::mat4 trans = glm::mat4(1.0f);
trans = glm::rotate(trans, glm::radians(90.0f), glm::vec3(0.0, 0.0, 1.0));
trans = glm::scale(trans, glm::vec3(0.5, 0.5, 0.5));*/
//渲染循环
//程序在我们主动关闭它之前不断绘制图像并能够接受用户输入 GLFW退出前一直保持运行
while (!glfwWindowShouldClose(window))//检查一次GLFW是否被要求退出
{
//可接收键盘输入esc从而退出
processInput(window);

    glClearColor(0.2f, 0.3f, 0.3f, 1.0f); //设置状态函数
    glClear(GL_COLOR_BUFFER_BIT);//使用状态函数

    //位移+随时间旋转
    glm::mat4 trans = glm::mat4(1.0f);
    trans = glm::translate(trans, glm::vec3(0.5f, -0.5f, 0.0f));//位移
    trans = glm::rotate(trans, (float)glfwGetTime(), glm::vec3(0.0f, 0.0f, 1.0f));//旋转

    //传到顶点着色器进行设置
    unsigned int transformLoc = glGetUniformLocation(ourShader.ID, "transform");
    glUniformMatrix4fv(transformLoc, 1, GL_FALSE, glm::value_ptr(trans));

    //激活纹理进行绑定
    glActiveTexture(GL_TEXTURE0);
    glBindTexture(GL_TEXTURE_2D, texture);
    glActiveTexture(GL_TEXTURE1);
    glBindTexture(GL_TEXTURE_2D, texture2);
    ourShader.use();
   // glUseProgram(shaderProgram);//使用着色器程序

    glBindVertexArray(VAO);//绑定顶点数组  就是使用顶点属性
    //glDrawArrays(GL_TRIANGLES, 0, 3);
    //配置OpenGL如何绘制图元。第一个参数表示我们打算将其应用到所有的三角形的正面和背面，第二个参数告诉我们用线来绘制
    //注意如果进行设置glPolygonMode(GL_FRONT_AND_BACK, GL_FILL) 那么就会一直是线框模式
    //glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
    //在调用glDrawElements之前绑定纹理了，它会自动把纹理赋值给片段着色器的采样器：
    glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);//使用当前绑定的索引缓冲对象中的索引进行绘制：

    glfwSwapBuffers(window);//交换颜色缓冲（它是一个储存着GLFW窗口每一个像素颜色值的大缓冲），它在这一迭代中被用来绘制，并且将会作为输出显示在屏幕上。
    glfwPollEvents();//检查有没有触发什么事件（比如键盘输入、鼠标移动等）、更新窗口状态，并调用对应的回调函数
}

glDeleteVertexArrays(1, &VAO);
glDeleteBuffers(1, &VBO);
ourShader.dele();

//释放/删除之前的分配的所有资源
glfwTerminate();

return 0;

}
void processInput(GLFWwindow* window)
{
if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)//会返回这个按键是否正在被按下
glfwSetWindowShouldClose(window, true);//把WindowShouldClose属性设置为 true的方法关闭GLFW
}
void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
//左上角坐标xy和宽高
glViewport(0, 0, width, height);//OpenGL的显示试图
}


顶点着色器

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aColor;
layout (location = 2) in vec2 aTexCoord;
uniform mat4 transform;

out vec3 ourColor;
out vec2 TexCoord;

void main()
{
gl_Position = transform * vec4(aPos, 1.0);
ourColor = aColor;
TexCoord = aTexCoord;
}


片段着色器

#version 330 core
out vec4 FragColor;

in vec3 ourColor;
in vec2 TexCoord;

//在调用glDrawElements之前绑定纹理了，它会自动把纹理赋值给片段着色器的采样器：
uniform sampler2D ourTexture;
//sampler2D就是表示纹理单元类型的 是uniform卡类型
uniform sampler2D texture1;
uniform sampler2D texture2;
void main()
{
//ourTexture 采样器
//TexCoord 由顶点坐标那边传来的纹理坐标
//最后输出还可以把颜色也叠加上去
//FragColor = texture(ourTexture, TexCoord) * vec4(ourColor, 1.0);;
FragColor = mix(texture(texture1, TexCoord), texture(texture2, TexCoord), 0.2) * vec4(ourColor, 1.0);
}

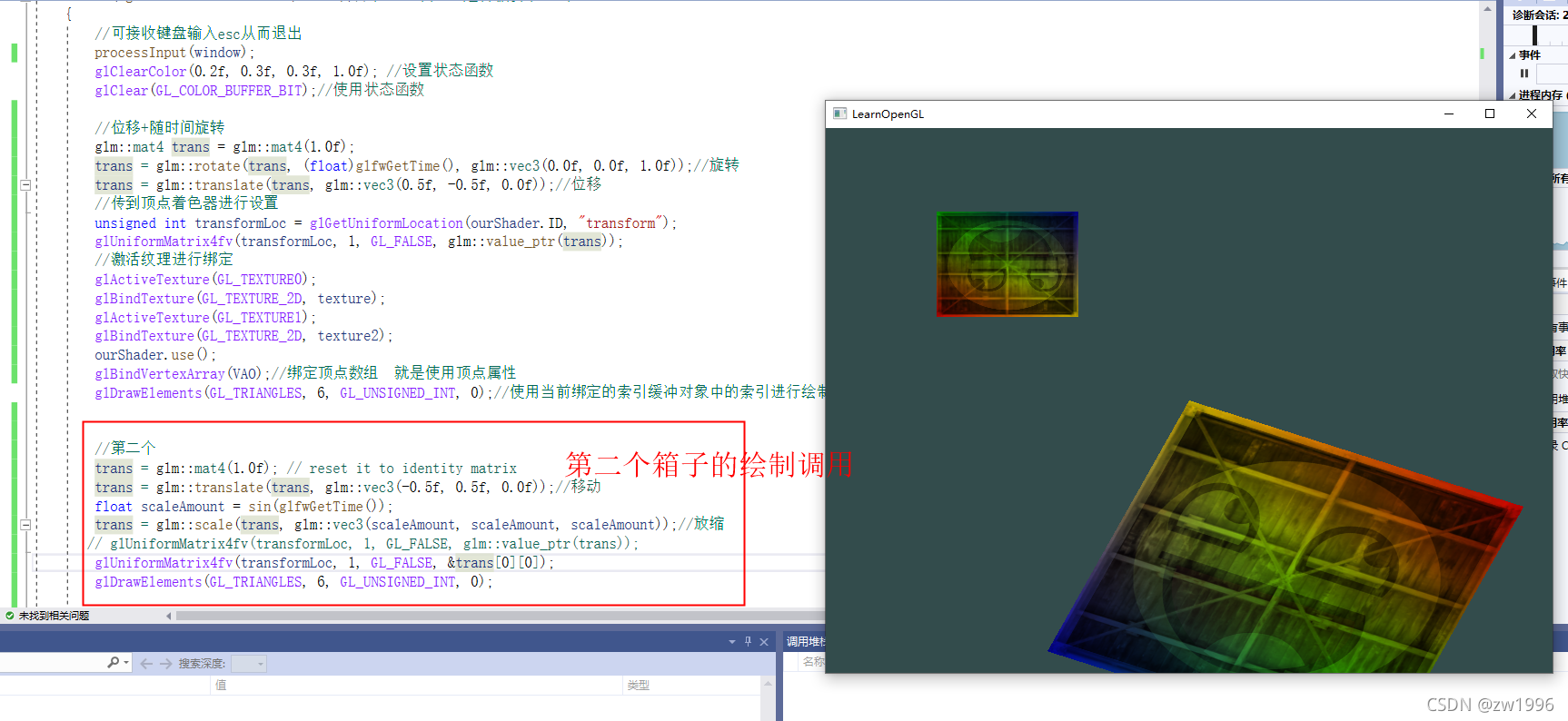

### 2.2.6、绘制第二个箱子进行放缩


![在这里插入图片描述](https://img-blog.csdnimg.cn/cffe703e2aff475aa9d4f5bc6e0d02ef.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAencxOTk2,size_20,color_FFFFFF,t_70,g_se,x_16)




    //第二个
    trans = glm::mat4(1.0f); // reset it to identity matrix
    trans = glm::translate(trans, glm::vec3(-0.5f, 0.5f, 0.0f));//移动
    float scaleAmount = sin(glfwGetTime());
    trans = glm::scale(trans, glm::vec3(scaleAmount, scaleAmount, scaleAmount));//放缩
   // glUniformMatrix4fv(transformLoc, 1, GL_FALSE, glm::value_ptr(trans));
    glUniformMatrix4fv(transformLoc, 1, GL_FALSE, &trans[0][0]);
    glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);


### 二、坐标系统


### 1、坐标的转换


OpenGL希望在每次顶点着色器运行后，我们可见的所有顶点都为**标准化设备坐标**(Normalized Device Coordinate, NDC)。也就是说，每个顶点的x，y，z坐标都应该在\*\*-1.0到1.0之间\*\*，超出这个坐标范围的顶点都将不可见。
 坐标变换为标准化设备坐标，接着再转化为屏幕坐标的过程通常是分步进行的，也就是类似于流水线那样子。
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/3fe7549ab018421f8f6c97171ec11d07.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAencxOTk2,size_20,color_FFFFFF,t_70,g_se,x_16#pic_center)
 正射投影：
 就是相当于平行投影
 实现

glm::ortho(0.0f, 800.0f, 0.0f, 600.0f, 0.1f, 100.0f);


透视投影：
 就是相当于越远越小的视觉投影
 实现

glm::mat4 proj = glm::perspective(glm::radians(45.0f), (float)width/(float)height, 0.1f, 100.0f);
它的第一个参数定义了fov的值，它表示的是视野(Field of View)，并且设置了观察空间的大小。
如果想要一个真实的观察效果，它的值通常设置为45.0f，但想要一个末日风格的结果你可以将其设置一个更大的值。
第二个参数设置了宽高比，由视口的宽除以高所得。
第三和第四个参数设置了平截头体的近和远平面。
我们通常设置近距离为0.1f，而远距离设为100.0f。所有在近平面和远平面内且处于平截头体内的顶点都会被渲染。
当你把透视矩阵的 near 值设置太大时（如10.0f），OpenGL会将靠近摄像机的坐标（在0.0f和10.0f之间）都裁剪掉、
这会导致一个你在游戏中很熟悉的视觉效果：
在太过靠近一个物体的时候你的视线会直接穿过去。


详情可以查看学习链接
 https://learnopengl-cn.github.io/01%20Getting%20started/08%20Coordinate%20Systems/


最后坐标实现的过程就是把这些操作整合到一起
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/d556d1e19c5b4e478ffef839a0e2bab9.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAencxOTk2,size_20,color_FFFFFF,t_70,g_se,x_16)


### 2、实践流程


### 2.1、api步骤流程


### **2.1.1、创建模型矩阵：顶点坐标->世界坐标**


![在这里插入图片描述](https://img-blog.csdnimg.cn/c08643cf7a8142208b7512cb32f02e82.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAencxOTk2,size_20,color_FFFFFF,t_70,g_se,x_16#pic_center)

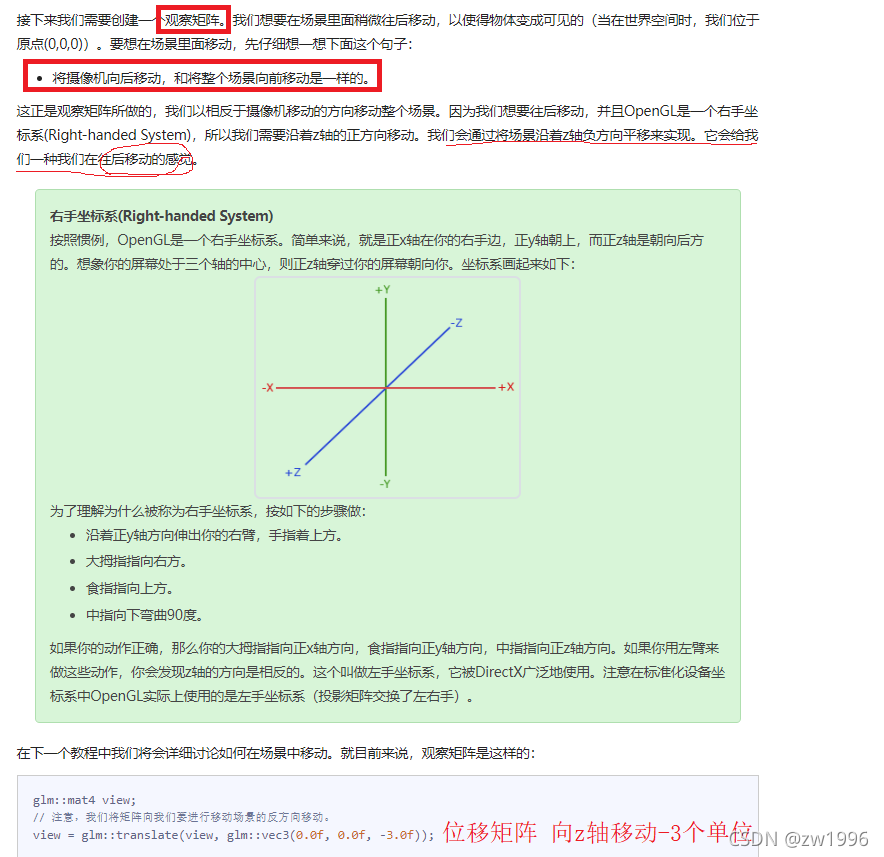

### **2.1.2、创建观察矩阵：世界坐标->观察坐标**


![在这里插入图片描述](https://img-blog.csdnimg.cn/0b071a3c6a6a431da07be4c2af9ba389.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAencxOTk2,size_20,color_FFFFFF,t_70,g_se,x_16#pic_center)

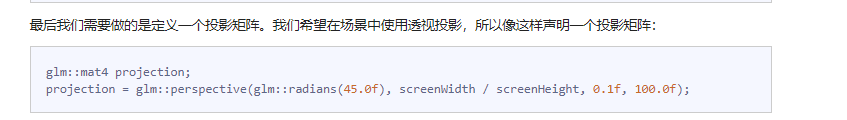

### **2.1.3、创建投影矩阵：观察坐标->裁剪坐标**


![在这里插入图片描述](https://img-blog.csdnimg.cn/4412e77ba92e4449a3d1ae322e7c0505.png)

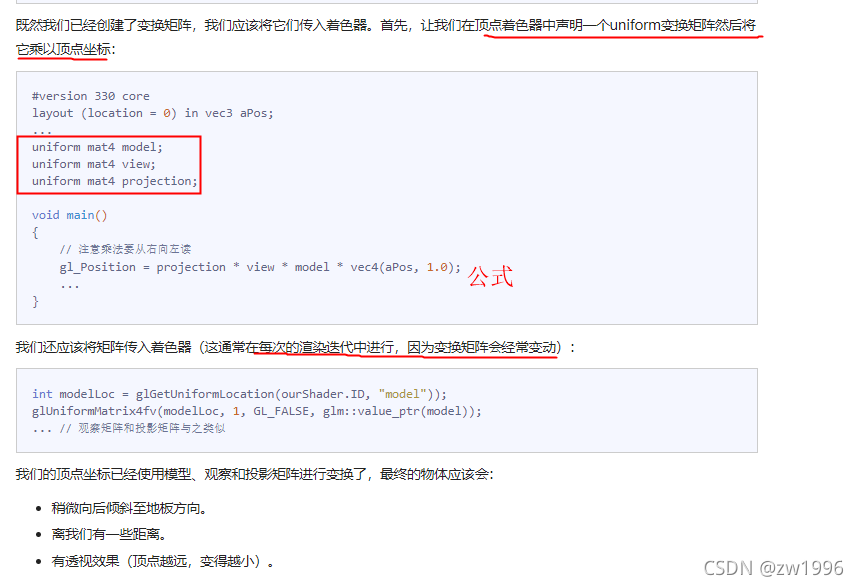

### **2.1.4、将变换矩阵设置到顶点着色器当中**


![在这里插入图片描述](https://img-blog.csdnimg.cn/15f72594f2254ef6bb133762bf207420.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAencxOTk2,size_20,color_FFFFFF,t_70,g_se,x_16)

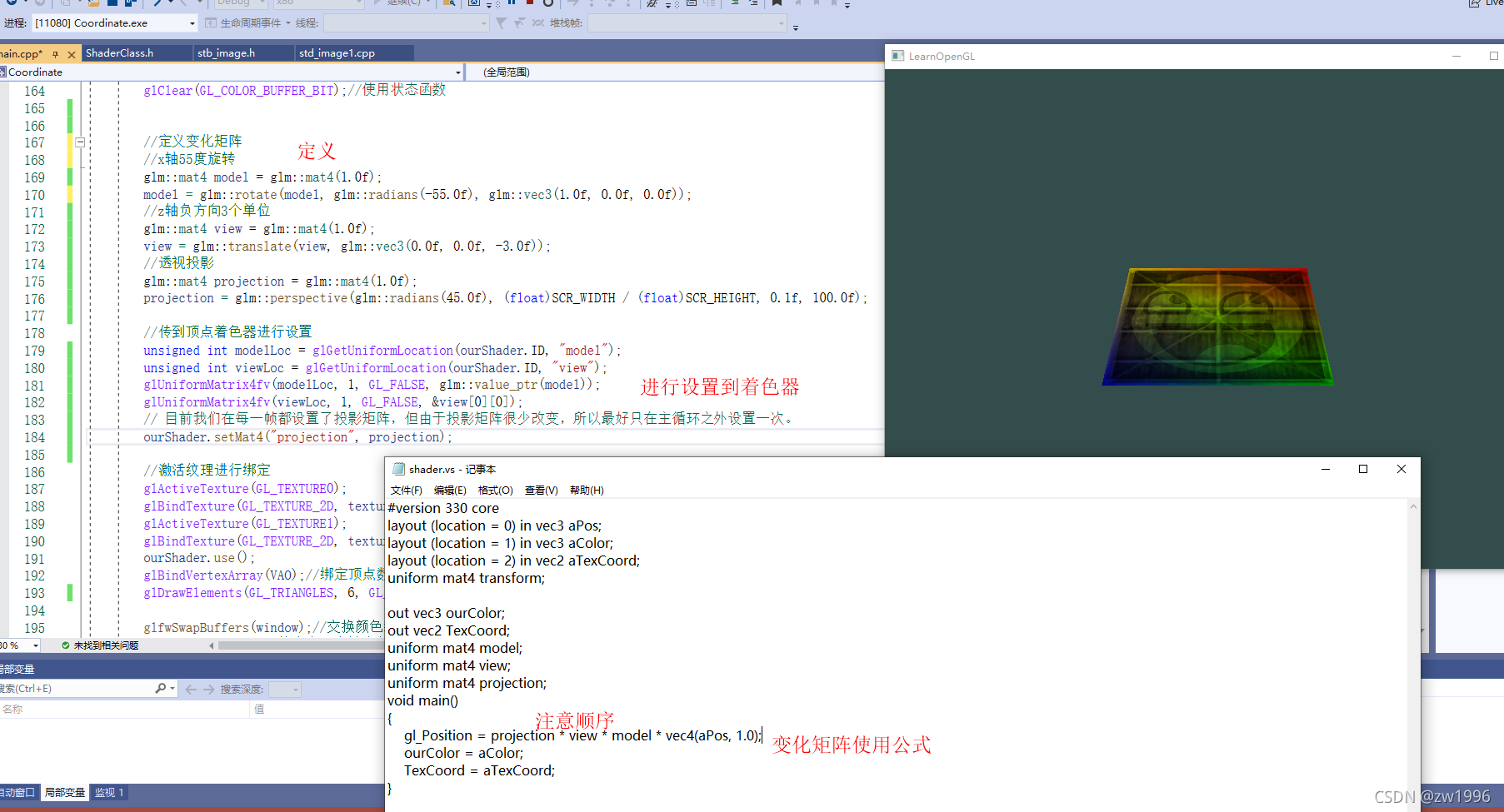

 **2.1.5、效果图**
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/38035405eddd46c7ac927f3c57459744.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAencxOTk2,size_20,color_FFFFFF,t_70,g_se,x_16)


### 2.2、绘制3D立体并旋转\_36个顶点


![在这里插入图片描述](https://img-blog.csdnimg.cn/6f05a2954a124d9c8a9c0445931b3266.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAencxOTk2,size_20,color_FFFFFF,t_70,g_se,x_16)
 顶点着色器

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aColor;
layout (location = 2) in vec2 aTexCoord;
uniform mat4 transform;

out vec3 ourColor;
out vec2 TexCoord;
uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;
void main()
{
gl_Position = projection * view * model * vec4(aPos, 1.0);
ourColor = aColor;
TexCoord = aTexCoord;
}


片段着色器

#version 330 core
out vec4 FragColor;

in vec3 ourColor;
in vec2 TexCoord;

//在调用glDrawElements之前绑定纹理了，它会自动把纹理赋值给片段着色器的采样器：
uniform sampler2D ourTexture;
//sampler2D就是表示纹理单元类型的 是uniform卡类型
uniform sampler2D texture1;
uniform sampler2D texture2;
void main()
{
//ourTexture 采样器
//TexCoord 由顶点坐标那边传来的纹理坐标
//最后输出还可以把颜色也叠加上去
//FragColor = texture(ourTexture, TexCoord) * vec4(ourColor, 1.0);;
FragColor = mix(texture(texture1, TexCoord), texture(texture2, TexCoord), 0.2) * vec4(ourColor, 1.0);
}


主代码

#include
#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include “glm/glm/glm.hpp”
#include “glm/glm/gtc/matrix_transform.hpp”
#include “glm/glm/gtc/type_ptr.hpp”
#include “ShaderClass.h”
#include “stb_image.h”
using namespace std;
void framebuffer_size_callback(GLFWwindow* window, int width, int height);
void processInput(GLFWwindow* window);
const unsigned int SCR_WIDTH = 800;
const unsigned int SCR_HEIGHT = 600;

int main()
{
/1、 初始化opengl窗口***************/
//glfw 初始化和配置
glfwInit();//初始化GLFW
glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);//主版本号
glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);//子版本号
glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);//指定哪个配置文件配置上下文：GLFW我们使用的是核心模式
#ifdef APPLE//如果时mac os xp等系统则要进行配置一下才能生效
glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE);
#endif

//glfw创建窗口
GLFWwindow* window = glfwCreateWindow(SCR_WIDTH, SCR_HEIGHT, "LearnOpenGL", NULL, NULL);
if (window == NULL)
{
    std::cout << "Failed to create GLFW window" << std::endl;
    glfwTerminate();
    return -1;
}
glfwMakeContextCurrent(window);//GLFW将我们窗口的上下文设置为当前线程的主上下文
glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);

//GLAD加载所有的opengl函数指针
if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
{
    std::cout << "Failed to initialize GLAD" << std::endl;
    return -1;
}

/******************************2、 着色器编译编译链接 *********************************************/
Shader ourShader("shader.vs", "shader.fs");

/******************************3、 顶点属性缓存这些   *********************************************/

//绘制两个相连的三角形
//float vertices[] = {
//     //     ---- 位置 ----       ---- 颜色 ----     - 纹理坐标 -
//     0.5f,  0.5f, 0.0f,   1.0f, 0.0f, 0.0f,   1.0f, 1.0f,   // 右上
//     0.5f, -0.5f, 0.0f,   0.0f, 1.0f, 0.0f,   1.0f, 0.0f,   // 右下
//    -0.5f, -0.5f, 0.0f,   0.0f, 0.0f, 1.0f,   0.0f, 0.0f,   // 左下
//    -0.5f,  0.5f, 0.0f,   1.0f, 1.0f, 0.0f,   0.0f, 1.0f    // 左上
//};
float vertices[] = {
//-- 位置 ----       ---- 颜色 ----     - 纹理坐标 -
-0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 0.0f,
 0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 0.0f,
 0.5f,  0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f,
 0.5f,  0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f,
-0.5f,  0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 1.0f,
-0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 0.0f,

-0.5f, -0.5f,  0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 0.0f,
 0.5f, -0.5f,  0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 0.0f,
 0.5f,  0.5f,  0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f,
 0.5f,  0.5f,  0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f,
-0.5f,  0.5f,  0.5f,1.0f, 0.0f, 0.0f,  0.0f, 1.0f,
-0.5f, -0.5f,  0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 0.0f,

-0.5f,  0.5f,  0.5f,1.0f, 0.0f, 0.0f,  1.0f, 0.0f,
-0.5f,  0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f,
-0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 1.0f,
-0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 1.0f,
-0.5f, -0.5f,  0.5f,1.0f, 0.0f, 0.0f,  0.0f, 0.0f,
-0.5f,  0.5f,  0.5f,1.0f, 0.0f, 0.0f,  1.0f, 0.0f,

 0.5f,  0.5f,  0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 0.0f,
 0.5f,  0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f,
 0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 1.0f,
 0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 1.0f,
 0.5f, -0.5f,  0.5f,1.0f, 0.0f, 0.0f,  0.0f, 0.0f,
 0.5f,  0.5f,  0.5f,1.0f, 0.0f, 0.0f,  1.0f, 0.0f,

-0.5f, -0.5f, -0.5f,1.0f, 0.0f, 0.0f,  0.0f, 1.0f,
 0.5f, -0.5f, -0.5f,1.0f, 0.0f, 0.0f,  1.0f, 1.0f,
 0.5f, -0.5f,  0.5f,1.0f, 0.0f, 0.0f,  1.0f, 0.0f,
 0.5f, -0.5f,  0.5f,1.0f, 0.0f, 0.0f,  1.0f, 0.0f,
-0.5f, -0.5f,  0.5f,1.0f, 0.0f, 0.0f,  0.0f, 0.0f,
-0.5f, -0.5f, -0.5f,1.0f, 0.0f, 0.0f,  0.0f, 1.0f,

-0.5f,  0.5f, -0.5f,1.0f, 0.0f, 0.0f,  0.0f, 1.0f,
 0.5f,  0.5f, -0.5f,1.0f, 0.0f, 0.0f,  1.0f, 1.0f,
 0.5f,  0.5f,  0.5f,1.0f, 0.0f, 0.0f,  1.0f, 0.0f,
 0.5f,  0.5f,  0.5f,1.0f, 0.0f, 0.0f, 1.0f, 0.0f,
-0.5f,  0.5f,  0.5f,1.0f, 0.0f, 0.0f,  0.0f, 0.0f,
-0.5f,  0.5f, -0.5f,1.0f, 0.0f, 0.0f,  0.0f, 1.0f
};
//索引数组
unsigned int indices[] = {
    0, 1, 3, // first triangle
    1, 2, 3  // second triangle
};
unsigned int VBO, VAO, EBO;
glGenVertexArrays(1, &VAO);//创建一个顶点数组 与顶点属性相绑定
glGenBuffers(1, &VBO);//创建顶点缓冲对象
glGenBuffers(1, &EBO);

glBindVertexArray(VAO);//绑定顶点数组 配置顶点属性

glBindBuffer(GL_ARRAY_BUFFER, VBO);//将GL_ARRAY_BUFFER类型的缓存与VBO绑定
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);//之前定义的顶点数据复制到缓冲的内存
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);//将GL_ELEMENT_ARRAY_BUFFER类型的缓冲与EBO绑定
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);//把索引复制到缓冲里

/*
    0;指定我们要配置的顶点位置属性 就是顶点着色器里面location那个
*/
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 8 *sizeof(float), (void *)0);//步长为8了
glEnableVertexAttribArray(0);//以顶点属性位置值0作为参数，启用顶点属性
 /*
    1;指定我们要配置的顶点颜色属性 就是顶点着色器里面location那个  glVertexAttribPointer函数更新顶点格式
*/
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(3 * sizeof(float)));
glEnableVertexAttribArray(1);
/*
    2;指定我们要配置的顶点纹理属性 就是顶点着色器里面location那个  glVertexAttribPointer函数更新顶点格式
*/
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(6 * sizeof(float)));
glEnableVertexAttribArray(2);
glBindBuffer(GL_ARRAY_BUFFER, 0);//VBO 已经与顶点属性数组VAO进行绑定了 那么GL_ARRAY_BUFFER就可以解除绑定
//glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0); //记住:不要在VAO激活时解除绑定EBO，因为绑定的元素缓冲区对象存储在VAO中;保持EBO绑定。
glBindVertexArray(0);//您可以在之后解除绑定VAO，这样其他VAO调用就不会意外地修改这个VAO

// 加载创建纹理
unsigned int texture, texture2;
glGenTextures(1, &texture);//生成纹理对象，同样也可以创建一个数组的纹理
glBindTexture(GL_TEXTURE_2D, texture); //绑定它，让之后任何的纹理指令都可以配置当前绑定的纹理：
//为当前绑定的纹理对象设置环绕、过滤方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);	//重复纹理的填充方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
// 多级渐远纹理的设置


既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上C C++开发知识点，真正体系化！

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新

如果你需要这些资料，可以戳这里获取

glBindTexture(GL_TEXTURE_2D, texture); //绑定它，让之后任何的纹理指令都可以配置当前绑定的纹理：
//为当前绑定的纹理对象设置环绕、过滤方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT); //重复纹理的填充方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
// 多级渐远纹理的设置

[外链图片转存中…(img-iPy1T5Ju-1715839319746)]
[外链图片转存中…(img-Vl8rE2ga-1715839319746)]

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上C C++开发知识点，真正体系化！

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新

如果你需要这些资料，可以戳这里获取

2401_84976040
关注
OpenGL ES 20 用2D纹理伪造3D效果 Demo
henryjax的博客
09-10 2645
OpenGL ES 20 ；Android ；2D纹理 ；3D效果 ；Demo
OpenGL入门第三步：矩阵变换、坐标系统
最新发布
Yanjun2i的博客
05-10 298
这里矩阵变换，使用4*4的矩阵，既可以表示位移，也可以表示缩放。添加4维矩阵变量：在着色器里面添加变换矩阵，改变坐标位置设计一个随时间变换 ，所有重写TimerEvent调用update触发。
openGL入门3、变换矩阵2D变换&坐标系统3D效果
zw1996的博客
10-14 927
学习网页：https://learnopenglcn.github.io/01%20Getting%20started/07%20Transformations/ 主要是记录摘抄笔记 一、变换 1、基础 只记录一下一些特殊的，简单的可以去上面学习链接查看 1.1、向量相关 一个是点乘(Dot Product)，记作v¯⋅k¯， 另一个是叉乘(Cross Product)，记作v¯×k¯。 1.2、矩阵相关 矩阵相乘 1.3、矩阵与向量相乘实现的几个功能 1.3.1、单位矩阵 1.3.2、放大缩小
音视频开发之旅（11） OpenGL ES矩阵变换与坐标系统
yabin的专栏
11-14 806
目录 矩阵与矩阵变换 坐标系统 OpenGL的矩阵与矩阵变换 实践：平移、旋转、缩放、3D 资料 收获 一、矩阵与矩阵变换 1.1 矩阵的基本知识回顾 OpenGL大量使用向量和矩阵，矩阵的最重要的用途之一就是建立向量投影（比如：正交和透视投影）、使物体旋转（rotation）、平移（translation）以及缩放（scaling）。下面我们来介绍下几个常用的矩阵类型。 单位矩阵 缩放矩阵 旋转矩阵 平移矩阵 矩阵乘法 矩阵变换时用到的乘法...
opengl 中坐标系to 2D 变换
jingchuanhu的专栏
06-24 516
opengl 中坐标系to 2D 变换opengl 中的坐标系以view的中心点为原点。而平面物体在屏幕中显示时以屏幕的左上角为原点。通过opengl 显示2D画面时。如果想要对显示物体进行平移，缩放操作就会涉及到原点不一致的情况：如果通过Matrix 变换物体，可以通过以下方式调节pengl 中的物体坐标原点到左上角：（一缩放为例）public static float[] getScaleMat
OPENGL 矩阵变换的理解 & OpenGL 2D坐标定位心得
sftxlin的专栏
04-20 2540
这两天一直在思考如何在OpenGL底下对二维的屏幕坐标进行定位。很可惜OpenGL里并没有直接定位的函数，似乎所有的函数都是把输入一个三维的坐标，然后返回这个三维坐标在当前变换矩阵下对应屏幕上的点。不可否认这个东西很有用，比如在敌人身上冒出个伤害值什么的就非此不可。但我现在需要的只是在屏幕上某个固定的位置显示事先设计好的点阵字，那就不是那么好办了…… 开始的时候用glLoadIdentity
glm.zip_3D modelling OpenGL_OpenGL glm_glm_glm open_opengl
09-20
OpenGL是计算机图形学中广泛使用的开源图形库，用于在各种操作系统和硬件上创建交互式2D和3D渲染。在3D建模和图形编程中，OpenGL提供了丰富的功能，包括顶点处理、光照、纹理映射等。而GLM，全称OpenGL Mathematics...
OpenGL图形变换时的矩阵和向量计算数学库GLM
03-31
在使用OpenGL做图形加载后，根据实际需求往往需要进行平移、旋转、缩放等操作，在三维坐标中，通过矩阵和向量之间的各种数学运算完成以上过程。glm包含了丰富的矩阵、向量计算数学库。在用此数学库之前，需要有一定的图形变换基础知识。同时，需要具备一定的编程基础。
Opengl__glm库下载_glm免费
10-03
我发现csdn没有免费的glm资源，对此很是不解，明明是开源的东西，被一些sb用来收费，真的是被恶心到了。 OEPNGL GLM.H开发库源代码 正常编译 存个备份，下载也快，opengl专属数学库，可满足基本的开发。 GLM是OpenGL...
OpenGL矩阵和坐标变换
jeffasd的专栏
09-12 1531
第三课：矩阵 齐次坐标（Homogeneous coordinates）变换矩阵（Transformation matrices） 矩阵简介平移矩阵（Translation matrices）单位矩阵（Identity matrix）缩放矩阵（Scaling matrices）旋转矩阵（Rotation matrices）累积变换 模型（Model）、观察（V
OpenGL 固定着色器、矩阵变换（三）
TanJiaXiang的博客
12-14 451
矩阵变换   模型矩阵 模型矩阵保存了模型顶点坐标由局部坐标系变换到世界坐标系的状态。将物体导入到世界坐标系之后，物体一般会放置在世界坐标系的原点（0, 0, 0），我们一般会将物体相对于世界坐标系以一种角度、大小、位置去放置。而模型矩阵就可以表示这样的变换，可以只经过平移变换来进行，也可以随模型的形态进行设置，例如伸缩、旋转等。 视图矩阵 视图矩阵（流程图中的View Matrix），使用矩阵的好处之一是如果你定义了一个坐标空间，里面有3个相互垂直的轴，你可以用这三个轴外加一个平.
OpenGL3.3-2D和3D坐标转换问题
qq_43535469的博客
02-19 922
3D->2D (模型变换) 原坐标 * model矩阵 = 世界坐标 (视变换) 世界坐标 * view矩阵 = 视坐标(以摄像机为原点的坐标) (投影变换) 视坐标 * projection矩阵 = 裁剪坐标 此时就是x，y，z在(-1,1) (透视除法) 裁剪坐标/w值 = NDC坐标 GPU自动执行 NDC坐标是x,y,z在(-1,1) (视口变换) NDC坐标->屏幕坐标 将x,y变换到w,h 对z变换，从[-1,1]变换到[0,1] 2D->3D 获取鼠标坐标 1.通过glf
2D变换和3D变换
m0_73800955的博客
12-23 180
2D变换和3D变换
opengl的三维与二维转换
ivebeenready的专栏
09-28 5454
实际上，从三维空间到二维平面，就如同用相机拍照一样，通常都要经历以下几个步骤 （括号内表示的是相应的图形学概念）：  第一步，将相机置于三角架上，让它对准三维景物（视点变换，Viewing Transformation）。  第二步，将三维物体放在适当的位置（模型变换，Modeling Transformation）。  第三步，选择相机镜头并调焦，使三维物体投影在二维胶片上（投影变换，Pr
openGL将三维坐标转换成二维坐标在…
宁静致远的博客
05-13 4492
数据：利用kinect已经将人体骨架的三维坐标提取出来，并保存在一个txt文档里面 目的：将三维坐标在屏幕上显示出来。 工具：openGL   通过查阅资料和老师的指导，如果想把三维坐标在屏幕上显示出来，要先转换成二维坐标，因为屏幕上显示的都是二维数据，就比如一张图片上面的像素点都是二维数据（x，y）,即便有通道数，也是用二维来表示的。而能实现这个功能的工具有openGL、Direct3D、jav
实验五_（源程序2）.rar_OPenGl实现_opengl模型_opengl矩阵_physicale1d
09-22
在“实验五_（源程序2）.rar_OPenGl实现_opengl模型_opengl矩阵_physicale1d”这个实验中，我们将深入探讨OpenGL如何处理矩阵变换、模型视图变换以及投影变换，这些都是在3D图形渲染中不可或缺的基础。 1. **OpenGL...
OpenGL坐标变换矩阵
danjuan123的专栏
09-26 264
⎡⎣⎢⎢⎢⎢cos(θ)sin(θ)00−sin(θ)cos(θ)0000100001⎤⎦⎥⎥⎥⎥(绕z轴旋转θ的角度) \left[ \begin{matrix} cos(\theta) & -sin(\theta) & 0 & 0 \\ sin(\theta) & cos(\theta) & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 &
屏幕坐标到OpenGL世界坐标的转换
jiaxiaoye2005的专栏
05-13 1109
worldPos screen2world(int x, int y) { GLint viewport[4]; GLdouble modelview[16]; GLdouble projection[16]; GLfloat winX, winY, winZ; GLdouble posX, posY, posZ; glGetDoublev
计算机图形学：变换矩阵原理（OpenGL）
星空_MAX
04-25 1974
在图形学中，常用的变换矩阵有五个，分别是： 平移矩阵 缩放矩阵 旋转矩阵 投影矩阵 LookAt矩阵 下面将一一讲解它们的原理和应用： 平移矩阵 z
opengl-第二章：无shader的2D绘制
qq_37080133的博客
07-10 1814
opengl-第二章：2D绘制绘制教程1.opengl的绘制策略1.1 opengl的图像渲染过程(渲染流水线)顶点数据VBO和VAO如何定义顶点数据 绘制教程 1.opengl的绘制策略 推荐阅读：https://learnopengl.com/Getting-started/Hello-Triangle 1.1 opengl的图像渲染过程(渲染流水线) 也称：graphics pipeline 在opengl里面，将整个绘制流程当做是一个状态机，你可以理解为显卡本身是一个黑板，当我们向里面填顶点数据时
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
