void i2c\_start(void) {
sda\_high();
\_nop\_(); \_nop\_();\_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
scl\_high();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
sda\_low();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
scl\_low();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_(); \_nop\_();\_nop\_();
}
这里的延时时间是根据自己以前使用的经验而定的，前面也说了 I2C 通讯中延时多少个机器周期，并没有准确的要求，多几个 nop 都是无所谓的。
但是我们可以可以把这么多 _nop_ 写成一个函数，类似在 STM32 下一样，因为是不准确的，所以这里不用 us 表示：
void delay\_nop(uint32 delay){
uint32\_t i = 0;
for(i = 0; i < delay; i++)\_nop\_();
}
最终我们的 i2c.h 如下：
#include "i2c.h"
void delay\_nop(uint32 delay){
uint32 i;
for(i = 0; i < delay; i++)\_nop\_();
}
void i2c\_start(void) {
sda\_high();
delay\_nop(28);
scl\_high();
delay\_nop(28);
sda\_low();
delay\_nop(28);
scl\_low();
delay\_nop(28);
}
// ------------------------------------------------------------------
// send stop sequence (P)
void i2c\_stop(void) {
sda\_low();
delay\_nop(28);
scl\_low();
delay\_nop(28);
scl\_high();
delay\_nop(28);
sda\_high();
delay\_nop(28);
}
// ------------------------------------------------------------------
// returns the ACK or NACK
uint8 i2c\_write(uint8 u8Data)
{
uint8 u8Bit;
uint8 u8AckBit;
// write 8 data bits
u8Bit = 0x80; //msb first
while(u8Bit)
{
if(u8Data&u8Bit){
sda\_high();
delay\_nop(28);
}
else{
sda\_low();
delay\_nop(28);
}
scl\_high();
delay\_nop(80);
u8Bit >>= 1;
//next bit
scl\_low();
delay\_nop(90);
}
// read acknowledge (9th bit)
sda\_high();
delay\_nop(45);
scl\_high();
delay\_nop(45);
u8AckBit = sda\_read(); //#define sda\_read() (sda\_port & sda\_pin)? 1 :0 ack on bus is low -> u8AckBit = 1 sda\_port gpio0 sda\_pin SCSEDIO0
delay\_nop(45);
scl\_low();
delay\_nop(45);
return u8AckBit;
}
// ------------------------------------------------------------------
// pass the ack/nack
// returns the read data
uint8 i2c\_read(uint8 u8Ack)
{
uint8 u8Bit;
uint8 u8Data;
u8Bit = 0x80; // msb first
u8Data = 0;
// 8 data bits
while(u8Bit)
{
scl\_high();
delay\_nop(70);
u8Bit >>= 1; //next bit
u8Data <<= 1;
u8Data |= sda\_read(); //(sda\_port & sda\_pin)? 1 :0 sda\_port gpio0 sda\_pin SCSEDIO0
delay\_nop(30);
scl\_low();
delay\_nop(80);
}
// 9th bit acknowledge
if(u8Ack==I2C_ACK){
sda\_low();
delay\_nop(30);
} //I2C\_ACK=0
else
{
sda\_high();
delay\_nop(30);
}
scl\_high();
delay\_nop(30);
scl\_low();
delay\_nop(30);
sda\_high();
delay\_nop(30);
return u8Data;
}
二、 BH1750 驱动移植
通用驱动讲完了，我们 BH1750 驱动逻辑可以参考曾经分析的流程，具体的逻辑分析可参考下文：
2.1 bh1750.h

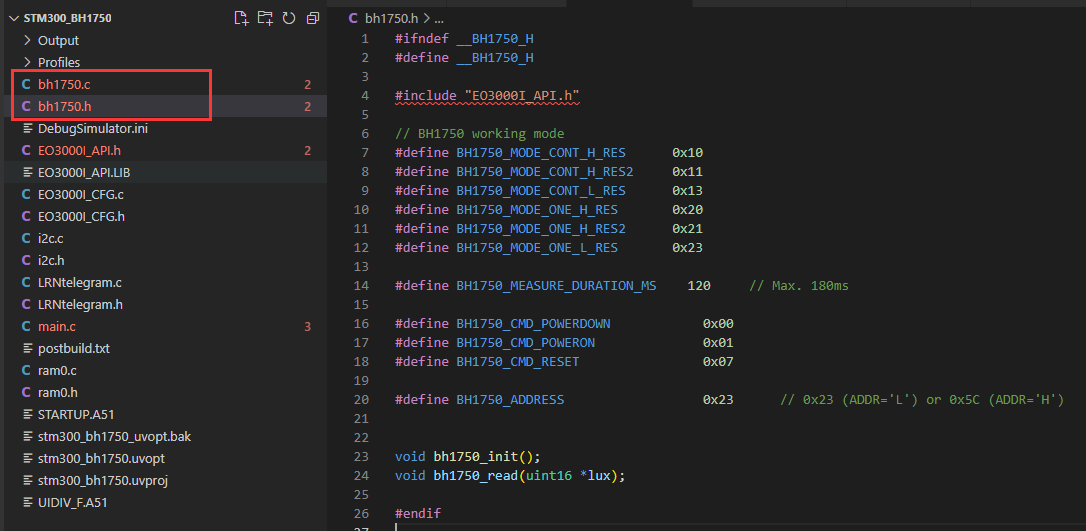

我们的 bh1750.h 完全可以和上文中的一样（但是注意一下头文件包含以及数据类型），如下图 :
2.2 bh1750.c

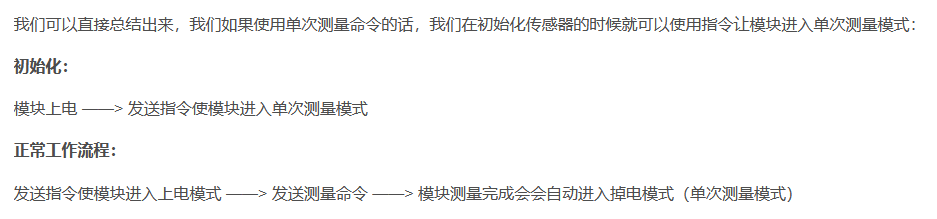

我们的主要任务在于 bh1750.c 如何实现，我们按照定好的逻辑来：
这里有一个问题需要注意，因为我们本次是需要低功耗设计，所以我们要考虑到模块通电以后默认状态是怎么状态？ 是单次测量还是连续模式？这关系到我们是否每次上电都需要初始化。

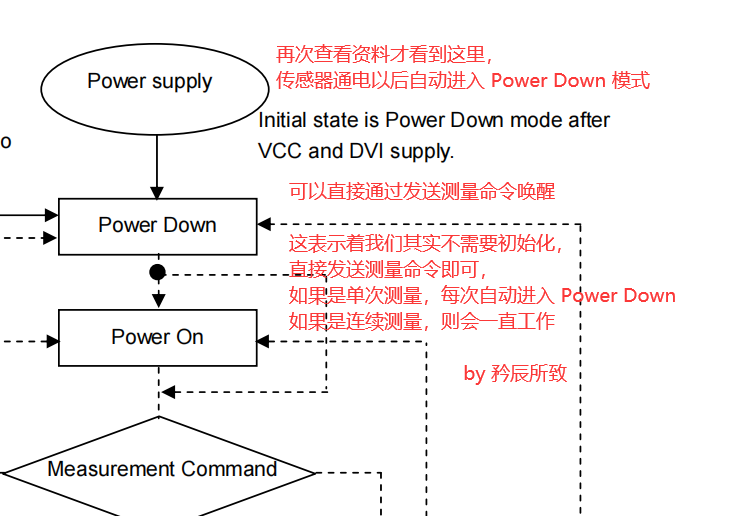

带着这个问题我重新看了一遍资料的流程图：
所以其实 BH1750 并不需要我们曾经文章中提到的 void bh1750_init() 初始化函数，当然有也没有问题 ，只不过当成了进行一次单次测量。
那么我们本次初始化函数也不用写了，直接写测量读取函数就行了。
其实 I2C开始，结束这个倒直接换就行了，我们主要是要注意一下接收不接收 ACK 的处理。 当然，因为我在本次芯片上使用的函数是上面的 i2c.c 提供的，需要注意，如果大家愿意，可以自己修改一下驱动，改成和我们在 stm32 上面一样的，这样子把 通用驱动 修改，传感器驱动基本就一致了，这个看个人。
在我们以前的驱动中，发送一条消息等待 ACK 的语句如下：
IIC\_Send\_Byte(BH1750_ADDRESS << 1); //地址，和读写指令
MYIIC\_Wait\_Ack();
而在我们这个驱动中，我们需要这样做：
u8Ack = i2c\_write(BH1750_ADDRESS << 1);
直接上一下修改的驱动程序把，其中与以前的驱动对比的注释我留着没删除，以做比较：
#include "bh1750.h"
void bh1750\_read(uint16 \*lux)
{
uint8 read_buffer[2];
uint32 lv_lux;
uint8 u8Ack;
SensorPowerOn();
time\_wait(200);
i2c\_start();
// IIC\_Send\_Byte(BH1750\_ADDRESS << 1); //????????
// MYIIC\_Wait\_Ack();
u8Ack = i2c\_write(BH1750_ADDRESS << 1);
// delay\_us(150);
delay\_nop(500);
// IIC\_Send\_Byte(BH1750\_MODE\_ONE\_H\_RES); //????
// MYIIC\_Wait\_Ack();
u8Ack = i2c\_write(BH1750_MODE_ONE_H_RES);
i2c\_stop();
// HAL\_Delay(BH1750\_MEASURE\_DURATION\_MS);
time\_wait(BH1750_MEASURE_DURATION_MS);
i2c\_start();
// IIC\_Send\_Byte((BH1750\_ADDRESS << 1)|1); //????????
// MYIIC\_Wait\_Ack();
u8Ack = i2c\_write((BH1750_ADDRESS << 1)|1);
// read\_buffer[0] = IIC\_Read\_Byte(1);
// delay\_us(120);
// read\_buffer[1] = IIC\_Read\_Byte(0);
// delay\_us(120);
read_buffer[0] = i2c\_read(I2C_ACK);
delay\_nop(450);
read_buffer[1] = i2c\_read(I2C_NACK);
delay\_nop(450);
i2c\_stop();
SensorPowerOff();
lv_lux = ((read_buffer[0] << 8) | read_buffer[1]) \* 10 / 12;
\*lux = (uint16)lv_lux;
}
三、 测试
开始测试……
在需要读取光照的地方使用 bh1750_read(&lux_data); 读取即可。
3.1 问题一 （数据完全不对）
数据是有了，但是数据有点不正常
我们前面都是按照顺序一步一步走过来的，使用电筒照着数据不正确…… 先让我理一理……
这就对了，我早就知道会有问题，要不然也没必要写一篇移植的文章！
……测试中…… 测试中……
其实出了问题也比较麻烦，因为相对 STM32 来说，使用的这个 51 调试起来很麻烦。

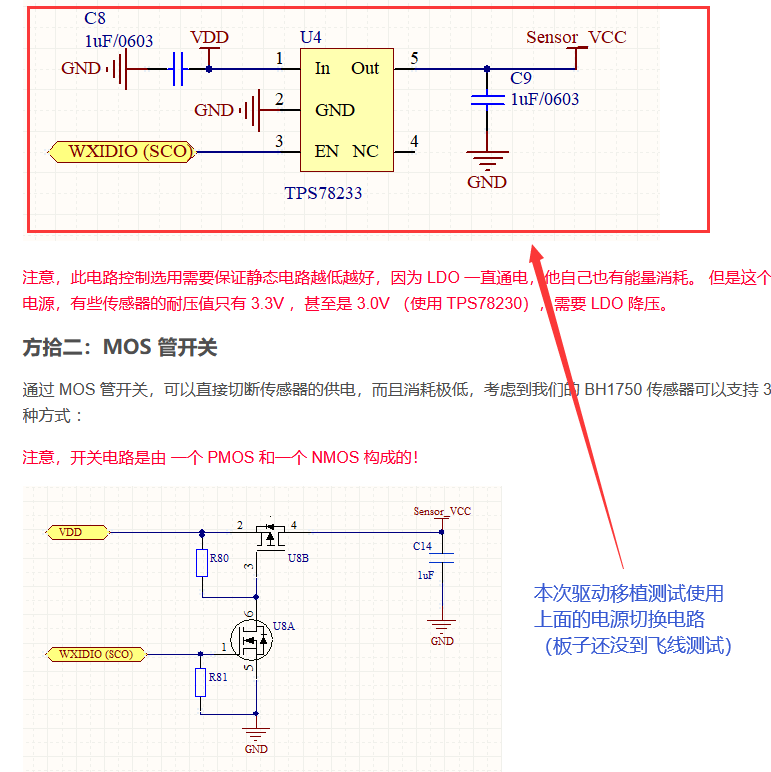

还记得我们当时硬件设计的时候使用了电源开关电路（本次测试飞线使用的下图中第一个电路）：

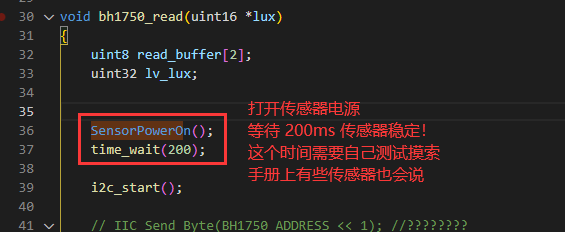

我们在上面的程序中使用了 200 ms 的延时：

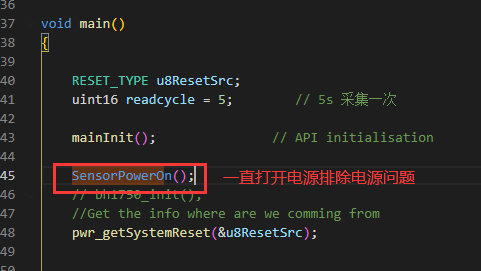

当我们在做低功耗的传感器遇到问题了，为了解决问题我们要先排除电源的问题，所以这里我们先让传感器一直供电。

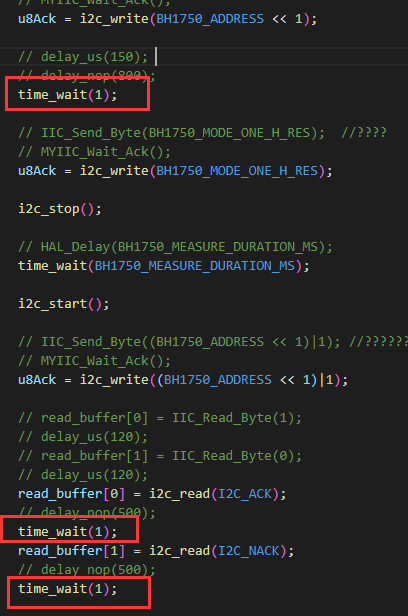

当然我以前也说过，I2C 通讯中很有可能出问题的地方是通讯的等待延时，传感器驱动 bh1750.c 中的延时我也修改了，我把驱动中需要的延时 等待改成了 1 ms，如下（这是前后测试了很多的得出的结论）：

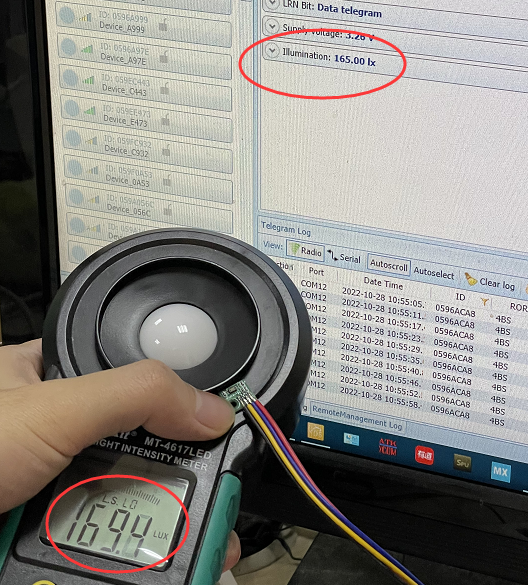

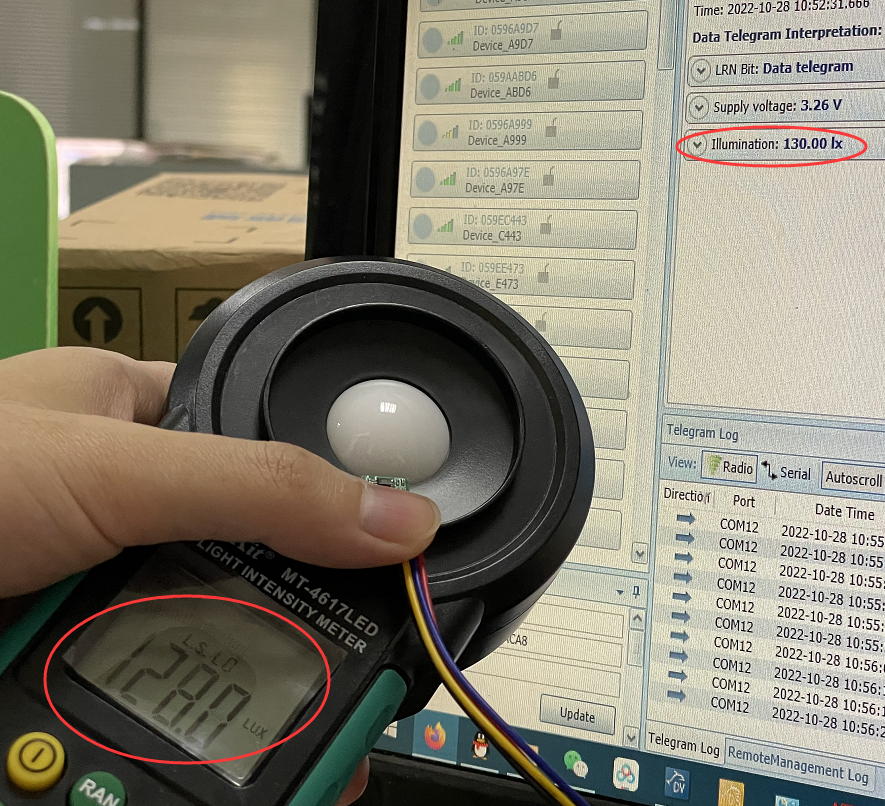

修改完成以后，我们测试了一下数据，看上去好像正常了：
3.2 问题二 （光强时数据异常）
我们测试光照往往是让他测一测正常环境，然后用手电筒照着看看数据是否变大。
经过一系列的折腾，最后测试我发现，在光照强度比较低的时候数据基本是正常的，但是光照强度太高的时候数据就异常了，如下图所示。

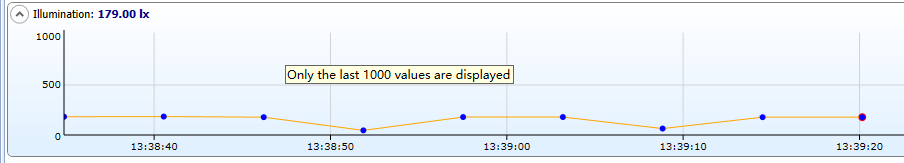

正常情况：

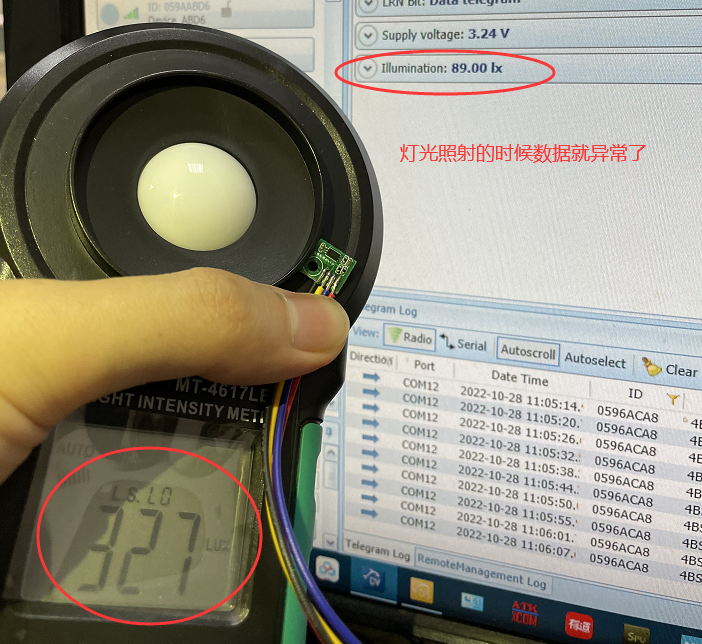

灯光照射异常情况：
这不由得让我想起难道是数据读取的时候，高字节的数据读取异常一直为0 ，只能读到 低 8位的数据？

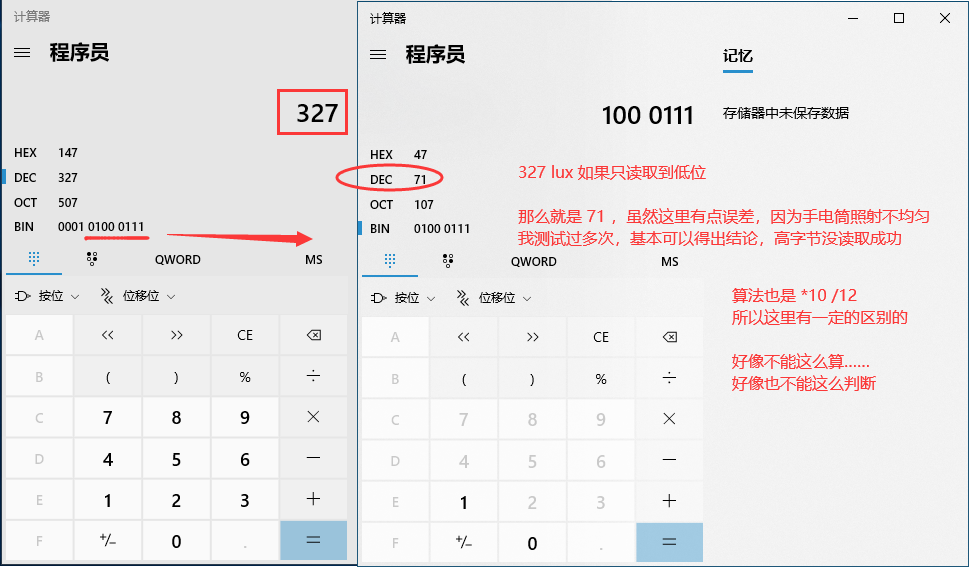

我们来计算机看一下：
那么这样的话，会不会是读取这个地方有问题 ？ 还是说数据处理的时候有问题？
数据问题解决
最后测试来测试去，发现是其中有一条语句有问题：
lv_lux = ((read_buffer[0] << 8) | read_buffer[1]) \* 10 / 12;
在程序中 read_buffer 为 uint8 类型，我们这样直接位移然后与一下是否会有问题？
我把程序改成：
lv_lux = ((read_buffer[0] << 8) + read_buffer[1]) \* 10 / 12;
发现数据就正常了！
为了验证一下是否是数据类型的问题，我把语句改成：
lv_lux = ((uint16)(read_buffer[0] << 8) | read_buffer[1]) \* 10 / 12;

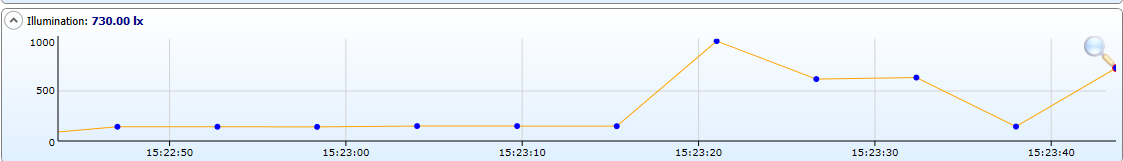

能够正常的读取到光强时候的数据：
到头来，其实数据异常并不是驱动有问题，而是我们数据处理的细节问题！
3.3 再次处理电源控制的问题
我们把数据读取的问题解决以后，我们还得回到我们的应用上来，电源还是需要不用的时候关短，读取传感器数据时候打开。
那么我们这个问题一般如何解决，大部分情况下，都是加大打开电源后的延时时间！
这个延时时间越大，传感器采集的时候功耗就越大，因为这时候并不是休眠状态，但是太小我们前面测试的 200 ms，发现传感器数据会不正常，可能是电源没有稳定下来，也可能是传感器也需要准备时间，所以这个时间需要自己衡量和测试。

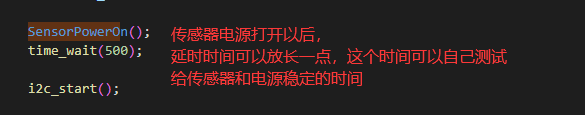

这里把时间改成 500 ms ，发现数据就可以正常的采集。

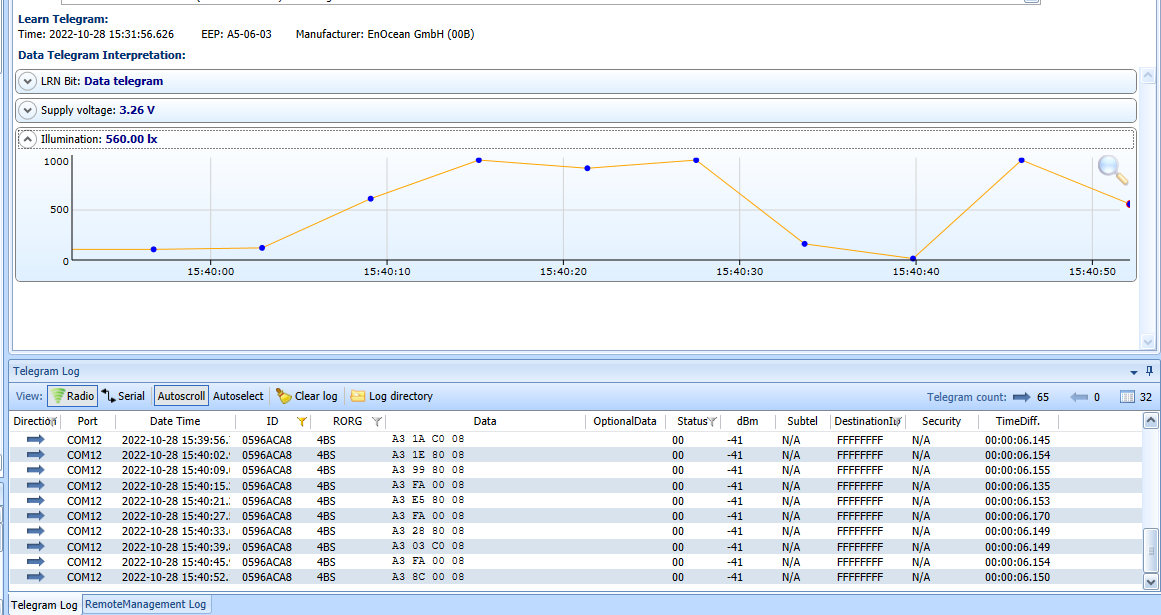

最后周期数据采集如下图，测试的时候 6s 采集一次，实际使用根据情况而定：
结语
本文我们把 BH1750 传感器移植到一个 51 内核的芯片上使用。
过程不算顺利，出了很多小问题，但是整体来说，本文所讲解的知识点都是没有问题的，驱动的移植也算是成功的。
居然在数据处理的时候出了问题，虽然我们当时在 STM32 中程序中的语句是这么写的，而且也测试过了，但是确实在 51 上这条语句确实出了问题，而且中途还找错了方向，以至于我画了很多时间在其他地方 = =！
不过最后通过找到问题，也算是给了大家一个很好的示例。
完成本文，BH1750 的实战教学篇就算完成了，相信大家学习以后，不管在什么芯片上使用 BH1750 甚至是其他 I2C 通讯的传感器，都会顺顺利利！
本文就到这里，谢谢大家！ 另外，别忘了下面可以加我的技术群哦！
