一、USB简介

USB（Universal Serial BUS）通用串行总线，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在 PC 领域的接口技术。USB 接口支持设备的即插即用和热插拔功能。USB 是在 1994 年底由英特尔、康柏、IBM、Microsoft 等多家公司联合提出的。

USB 发展到现在已经有 USB1.0/1.1/2.0/3.0 等多个版本。目前用的最多的就是 USB1.1 和 USB2.0，USB3.0 目前已经开始普及。STM32F103 自带的 USB 符合 USB2.0 规范，不过 STM32F103 的 USB 都只能用来做设备，而不能用作主机。

标准 USB 共四根线组成,除 VCC/GND 外,另外为 D+,D-; 这两根数据线采用的是差分电压的方式进行数据传输的。在 USB 主机上，D-和 D+都是接了 15K 的电阻到低的，所以在没有设备接入的时候，D+、D-均是低电平。而在 USB 设备中，如果是高速设备，则会在 D+上接一个 1.5K 的电阻到 VCC，而如果是低速设备，则会在 D-上接一个 1.5K 的电阻到 VCC。这样当设备接入主机的时候，主机就可以判断是否有设备接入，并能判断设备是高速设备还是低速设备。

STM32F103 的 MCU 自带 USB 从控制器，符合 USB 规范的通信连接；PC 主机和微控制器之间的数据传输是通过共享一专用的数据缓冲区来完成的，该数据缓冲区能被 USB 外设直接访问。这块专用数据缓冲区的大小由所使用的端点数目和每个端点最大的数据分组大小所决定，每个端点最大可使用 512 字节缓冲区（专用的 512 字节，和 CAN 共用），最多可用于 16 个单向或 8 个双向端点。USB 模块同 PC 主机通信，根据 USB 规范实现令牌分组的检测，数据发送/接收的处理，和握手分组的处理。整个传输的格式由硬件完成，其中包括 CRC 的生成和校验。

1.1 USB DFU简介

DFU全称为Download Firmware Update，是ST官方推出的一个通过USB接口进行IAP升级的方案，同串口ISP一样，他们都集成在了芯片内部的Bootloader区段，可以通过配置boot引脚来启动。（具体可参照ST文档：AN2606）。不过内置DFU的芯片大部分型号都比较新，如果你用的型号没有内置DFU程序，没关系我们也可以通过CubeMX来快速生成和移植一个DFU功能程序到你的Flash中来使用。

由于DFU是USB差分传输，相对而言速率和通讯稳定性上相当于UART更加快与稳定，但是由于设备端不知道待接收文件的大小，何时传输结束，只为传输而传输，相比较带有完整文件传输协议而言（Ymodem、Xmodem等）这个差太多，不过CDC可以替代解决这个问题。

二、新建工程

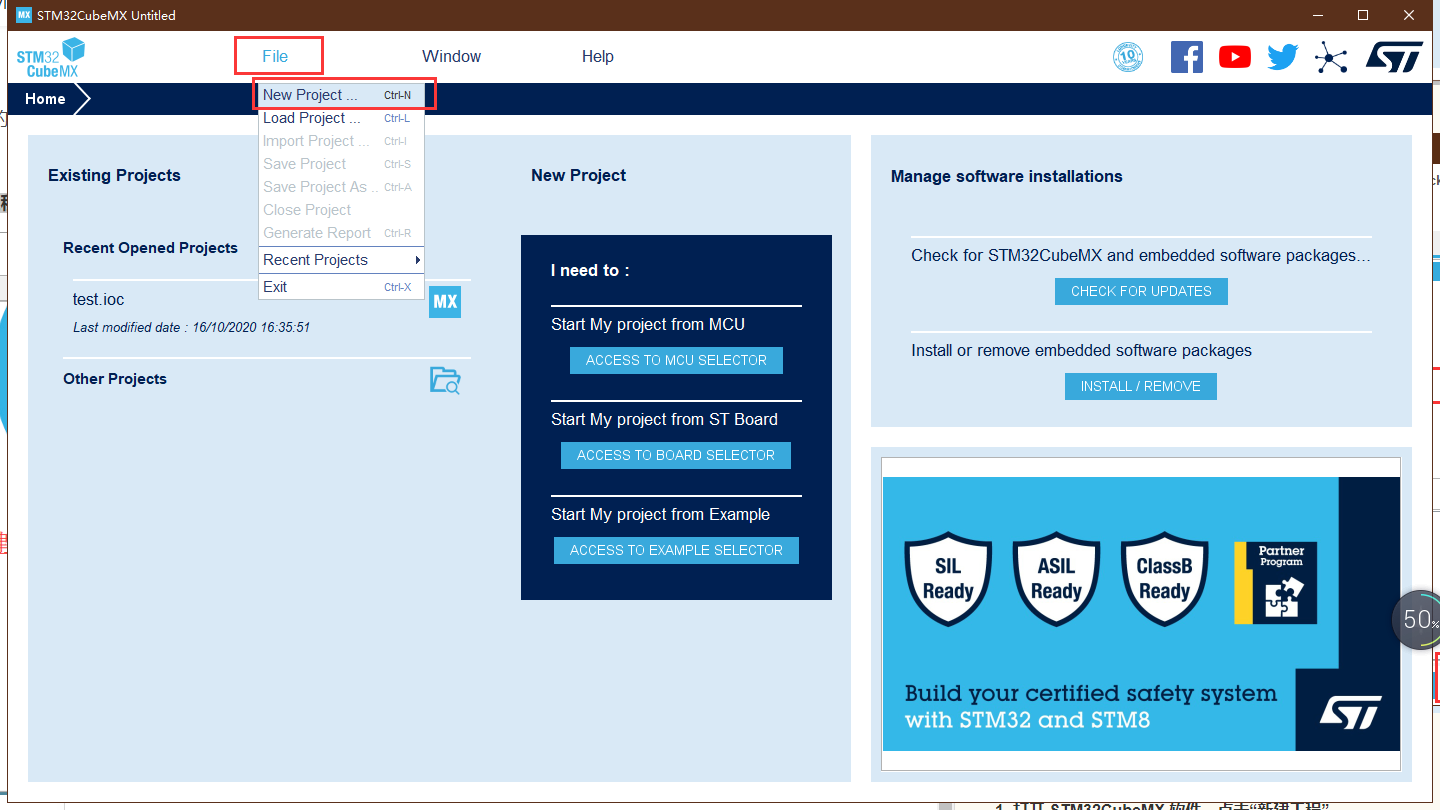

1. 打开 STM32CubeMX 软件，点击“新建工程”

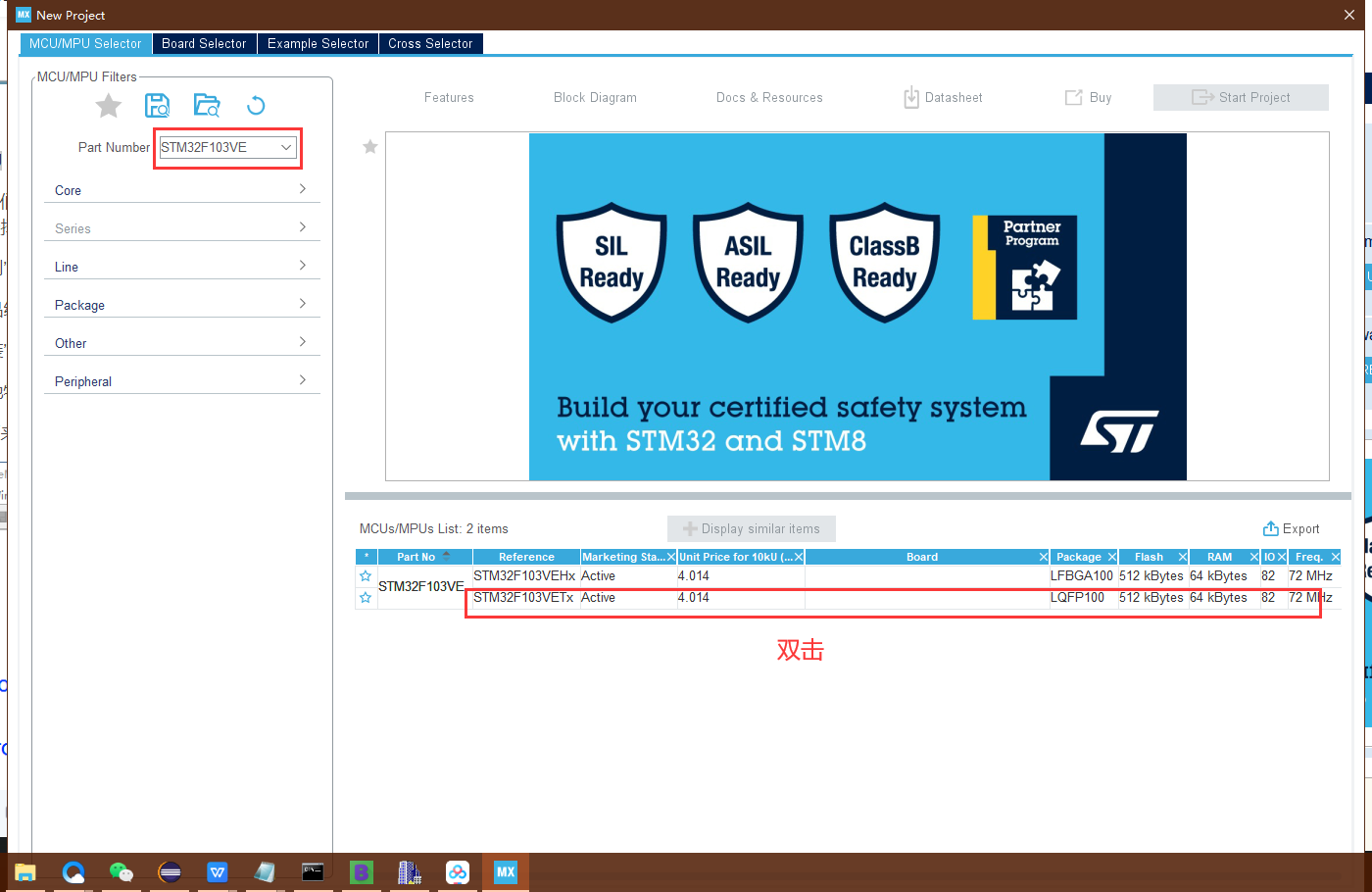

2. 选择 MCU 和封装

3. 配置时钟

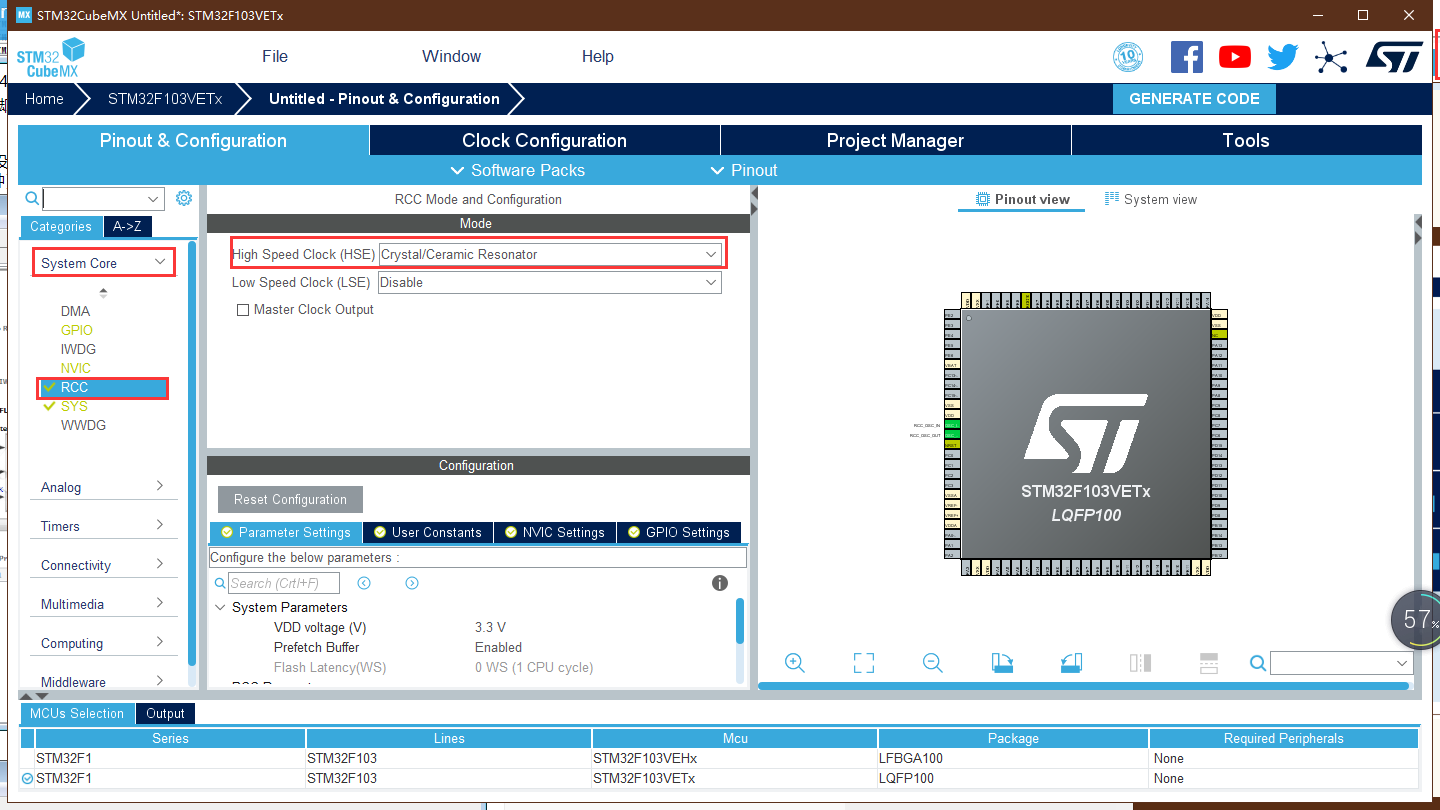

RCC 设置，选择 HSE(外部高速时钟) 为 Crystal/Ceramic Resonator(晶振/陶瓷谐振器)

选择 Clock Configuration，配置系统时钟 SYSCLK 为 72MHz
修改 HCLK 的值为 72 后，输入回车，软件会自动修改所有配置
