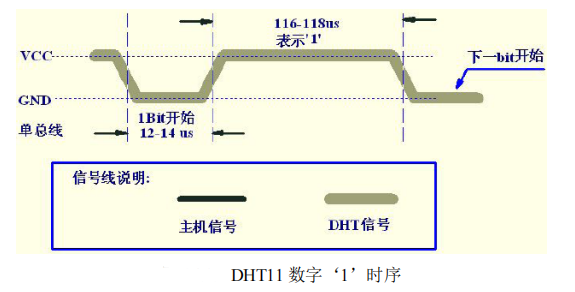

DHT11 输出数字‘1’的时序如下图所示：

三、程序实现

DHT11.c

//复位DHT11
void DHT11\_Rst(void)
{
	DHT11\_IO\_OUT(); 	//SET OUTPUT
    DHT11_DQ_OUT=0; 	//拉低DQ
    delay\_ms(20);    	//拉低至少18ms
    DHT11_DQ_OUT=1; 	//DQ=1
	delay\_us(30);     	//主机拉高20~40us
}
//等待DHT11的回应
//返回1:未检测到DHT11的存在
//返回0:存在
u8 DHT11\_Check(void)
{
	u8 retry=0;
	DHT11\_IO\_IN();//SET INPUT
    while (DHT11_DQ_IN&&retry<100)//DHT11会拉低40~80us
	{
		retry++;
		delay\_us(1);
	};
	if(retry>=100)return 1;
	else retry=0;
    while (!DHT11_DQ_IN&&retry<100)//DHT11拉低后会再次拉高40~80us
	{
		retry++;
		delay\_us(1);
	};
	if(retry>=100)return 1;
	return 0;
}
//从DHT11读取一个位
//返回值：1/0
u8 DHT11\_Read\_Bit(void)
{
 	u8 retry=0;
	while(DHT11_DQ_IN&&retry<100)//等待变为低电平
	{
		retry++;
		delay\_us(1);
	}
	retry=0;
	while(!DHT11_DQ_IN&&retry<100)//等待变高电平
	{
		retry++;
		delay\_us(1);
	}
	delay\_us(40);//等待40us
	if(DHT11_DQ_IN)return 1;
	else return 0;
}
//从DHT11读取一个字节
//返回值：读到的数据
u8 DHT11\_Read\_Byte(void)
{
    u8 i,dat;
    dat=0;
	for (i=0;i<8;i++)
	{
   		dat<<=1;
	    dat|=DHT11\_Read\_Bit();
    }
    return dat;
}
//从DHT11读取一次数据
//temp:温度值(范围:0~50°)
//humi:湿度值(范围:20%~90%)
//返回值：0,正常;1,读取失败
u8 DHT11\_Read\_Data(u8 \*temp,u8 \*humi)
{
 	u8 buf[5];
	u8 i;
	DHT11\_Rst();
	if(DHT11\_Check()==0)
	{
		for(i=0;i<5;i++)//读取40位数据
		{
			buf[i]=DHT11\_Read\_Byte();
		}
		if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
		{
			\*humi=buf[0];
			\*temp=buf[2];
		}
	}else return 1;
	return 0;
}
//初始化DHT11的IO口 DQ 同时检测DHT11的存在
//返回1:不存在
//返回0:存在
u8 DHT11\_Init(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC\_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);	 //使能PG端口时钟

 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;				 //PG11端口配置
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO\_Init(GPIOG, &GPIO_InitStructure);				 //初始化IO口
 	GPIO\_SetBits(GPIOG,GPIO_Pin_11);						 //PG11 输出高

	DHT11\_Rst();  //复位DHT11
	return DHT11\_Check();//等待DHT11的回应
}

main

int main(void)
 {
	u8 t=0;
	u8 temperature;
	u8 humidity;

	delay\_init();	    	 //延时函数初始化
  NVIC\_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	uart\_init(115200);	 	//串口初始化为115200
	LED\_Init();		  		//初始化与LED连接的硬件接口
	LCD\_Init();			   	//初始化LCD
 	POINT_COLOR=RED;		//设置字体为红色

 	while(DHT11\_Init())	//DHT11初始化
	{
		LCD\_ShowString(30,130,200,16,16,"DHT11 Error");
		delay\_ms(200);
		LCD\_Fill(30,130,239,130+16,WHITE);
 		delay\_ms(200);
	}
	LCD\_ShowString(30,130,200,16,16,"DHT11 OK");
	POINT_COLOR=BLUE;//设置字体为蓝色
 	LCD\_ShowString(30,150,200,16,16,"Temp: C");
 	LCD\_ShowString(30,170,200,16,16,"Humi: %");
	while(1)
	{
 		if(t%10==0)			//每100ms读取一次
		{
			DHT11\_Read\_Data(&temperature,&humidity);	//读取温湿度值
			LCD\_ShowNum(30+40,150,temperature,2,16);	//显示温度
			LCD\_ShowNum(30+40,170,humidity,2,16);		//显示湿度
		}
	 	delay\_ms(10);
		t++;
		if(t==20)
		{


![img](https://img-blog.csdnimg.cn/img_convert/ef720b5eefdfe597f9ed6b0dd8b2ac24.png)
![img](https://img-blog.csdnimg.cn/img_convert/9ca7a4191393930c8d64650661c92f1f.png)

**既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上物联网嵌入式知识点，真正体系化！**

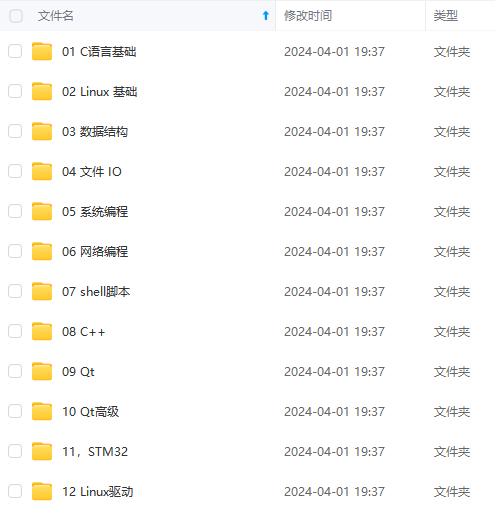

**由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新**
