有关RS485的一些基础知识

一、概述

RS485采用差分信号的传输方式，这种传输方式的优点是能够有效抑制共模干扰，其通信线路一般由两根信号线（A 线和 B 线）组成，发送端将数据信号转换为差分信号在这两根线上传输，接收端再将差分信号转换回原始的数据信号。

二、通信方式

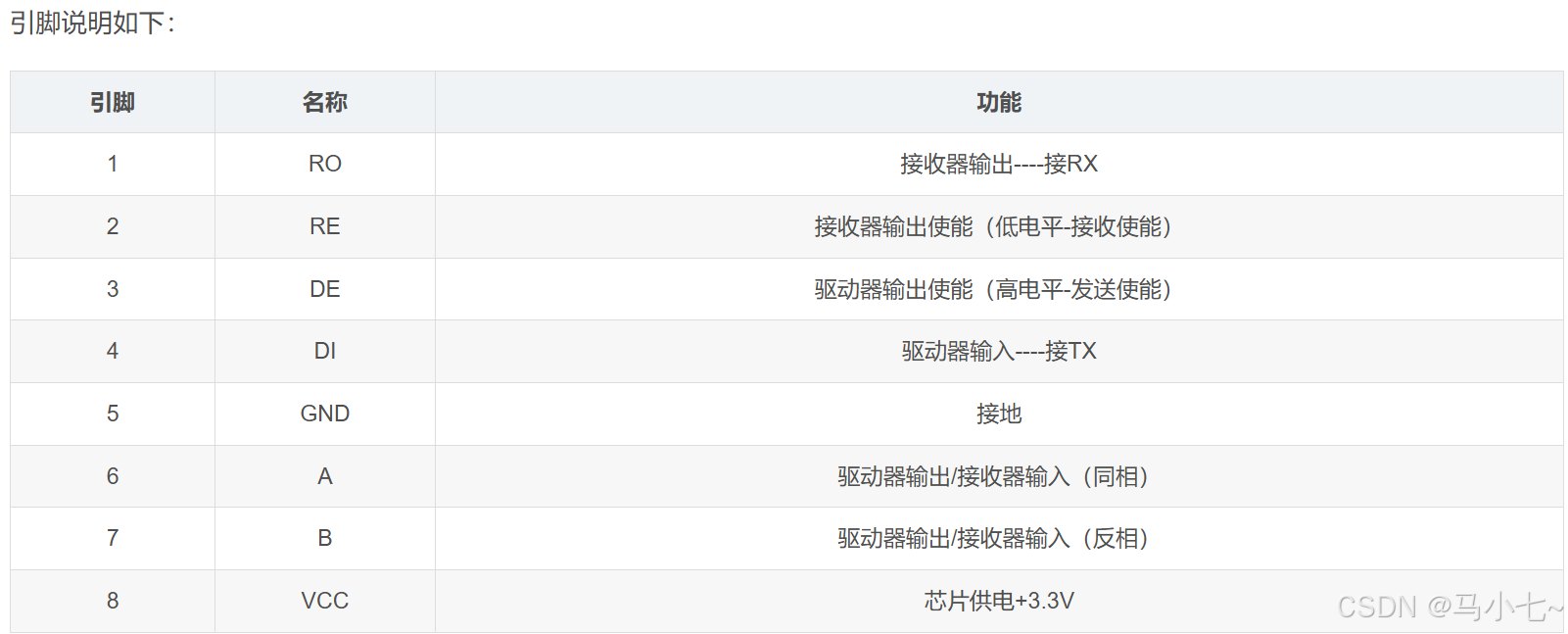

采用半双工通信方式。在总线上，所有设备的 485 芯片的 A 线和 B 线都连接在一起。设备之间通过控制芯片的发送使能（DE）和接收使能（RE）引脚来实现数据的发送和接收。例如，当一个设备要发送数据时，它会将自己的 DE 引脚拉高，同时将 RE 引脚拉低，使芯片处于发送状态；其他设备则将自己的 RE 引脚拉高，DE 引脚拉低，处于接收状态。这样就可以实现多个设备之间的通信，不过在总线上同一时刻只能有一个设备发送数据。

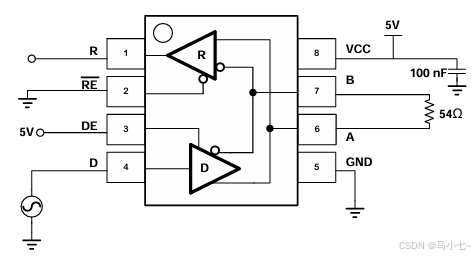

图片中的R代表接收器，D代表驱动器（3.3V供电）

三、工作原理细节

• 信号发送

  • 当一个 485 芯片作为发送器工作时，它会将来自微控制器（如单片机）等上位设备的 TTL（晶体管 - 晶体管逻辑）电平信号转换为差分信号。例如，如果要发送一个逻辑 “1”，它会使 A 线的电平高于 B 线；发送逻辑 “0” 时，则 B 线的电平高于 A 线。这个电平差值一般需要满足一定的标准要求，典型的 RS - 485 标准规定差分电压在 200mV 以上表示逻辑 “1”， - 200mV 以下表示逻辑 “0”。

• 信号接收

  • 作为接收器时，485 芯片会检测 A 线和 B 线上的差分信号。它通过比较 A 线和 B 线的电平差值来判断接收到的是逻辑 “1” 还是逻辑 “0”。如果 A - B 的电压差大于 200mV，就判定为逻辑 “1”；如果 A - B 的电压差小于 - 200mV，就判定为逻辑 “0”。这种差分信号的接收方式对共模干扰有很强的抑制能力。例如，在工业现场存在大量的电机、变频器等设备产生的电磁干扰，这些干扰信号通常会以共模的形式叠加在信号线上，但由于 485 芯片是基于差分信号检测的，只要共模干扰没有导致差分信号超出正常的识别范围，就不会影响数据的正确接收

TTL电平：

0	0~0.4v
1	2.4V~5V



232电平:

0	3V~15V
1	-3V~-15V
