三极管放大原理及计算方法

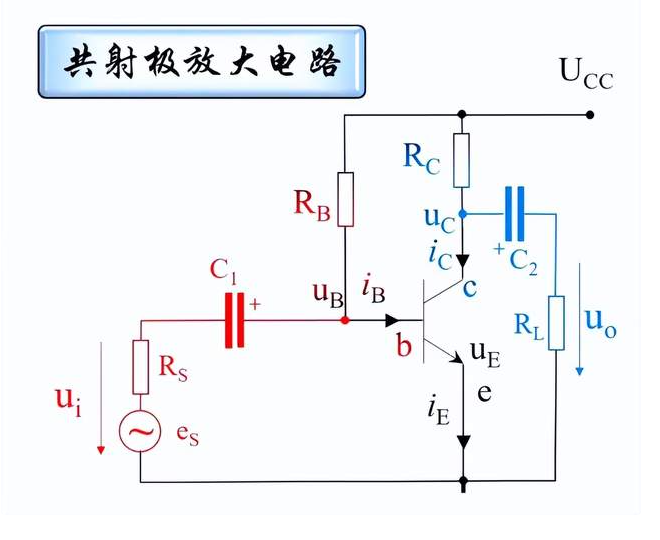

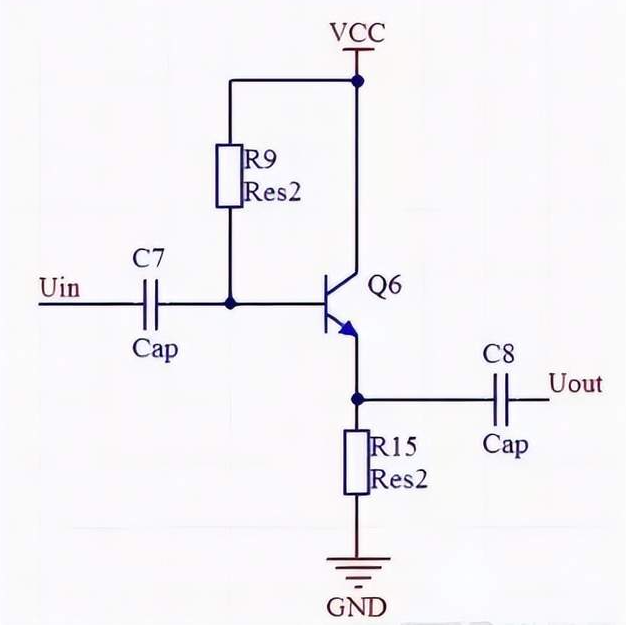

这是一个共发射极放大电路，核心功能是对输入的交流小信号进行放大，以下从电路组成、静态工作点计算（已给示例）、信号放大原理三方面解析：

一、电路组成元件及作用

• 三极管 Q：NPN 硅管，是放大核心，通过基极电流 IB 控制集电极电流 IC（IC=βIB ，β 为电流放大倍数 ），实现电流放大，进而转化为电压放大。
• 直流电源 +12V：为电路提供能量，使三极管发射结正偏、集电结反偏，进入放大工作状态。
• 基极偏置电阻 （）：给三极管基极提供合适偏置电流 IBQ，确定静态工作点，保证三极管工作在放大区。
• 集电极负载电阻 （）：将集电极电流变化 ΔIC 转化为集电极电压变化 ΔVCE ，实现电压放大（ΔVCE=−ΔIC⋅RC ，负号体现反相放大特性 ）。
• 耦合电容 、（）：“隔直通交” 。C1 隔离输入信号源的直流成分，只让交流输入信号 vi 进入基极；C2 隔离集电极直流电压，只让放大后的交流输出信号 vo 传递到后级负载（图中未画出负载，实际应用需接负载 ）。

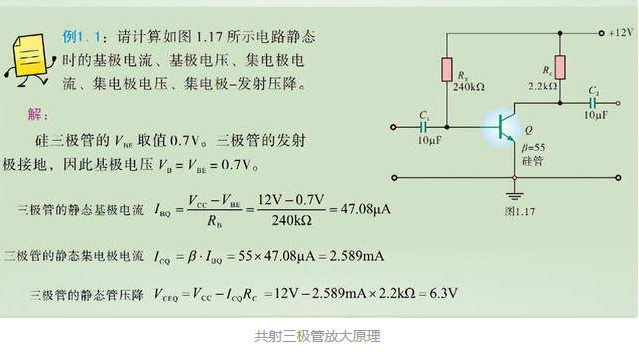

二、静态工作点计算（对应示例，回顾巩固）

静态工作点是指无交流信号输入时，三极管各极的直流电压、电流值，决定放大电路能否正常放大信号，计算基于 “直流通路”（电容开路，仅考虑直流）：



1. 基极电压 VBQ：硅管发射结导通电压 VBE≈0.7V ，发射极接地（VE=0V ），根据 VBQ=VBE+VE ，得 VBQ=0.7V 。
2. 基极电流 IBQ：由基极回路欧姆定律，IBQ=RBVCC−VBQ ，代入 VCC=12V、VBQ=0.7V、RB=240kΩ ，算得 IBQ≈47.08μA 。
3. 集电极电流 ICQ：利用三极管电流放大关系 ICQ=β⋅IBQ ，β=55 ，得 ICQ≈2.589mA 。
4. 集电极电压 VCQ：由集电极回路，VCQ=VCC−ICQ⋅RC ，代入数据得 VCQ=12V−2.589mA×2.2kΩ≈6.3V ，集 - 射极电压 VCEQ=VCQ−VE=6.3V（因 VE=0V ） 。

三、信号放大原理（动态分析，补充理解）

当输入交流信号 vi 经 C1 耦合到基极，会使基极电压 vB=VBQ+vi 产生微小变化 ΔvB ，进而：



• 基极电流变化：ΔIB ，且 ΔIC=β⋅ΔIB ，因 β≫1 ，ΔIC 远大于 ΔIB ，实现电流放大。
• 集电极电压变化：ΔVC=−ΔIC⋅RC（负号表示 vC 与 vB 反相 ），若 RC 取值合适，ΔVC 幅度远大于 ΔvB ，最终经 C2 输出放大后的交流信号 vo=ΔVC ，完成电压放大。



简言之，这个电路通过合理设置静态工作点让三极管工作在放大区，利用三极管电流控制特性，配合 RC 实现 “小电流（基极）控制大电流（集电极）、大电流变化转化为大电压变化” ，达成信号放大功能，是模拟电子电路中最基础的放大单元之一 。
