电感的工作原理

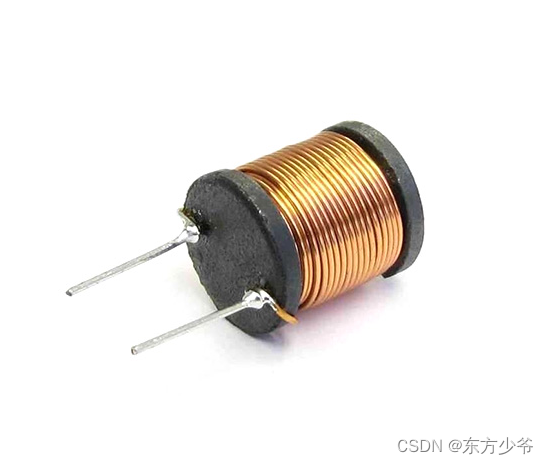

1.电感的原理

        电感能够储存电流，利用电感电流不能突变的特性，能够实现电路突然失去电源的情况下，继续维持电路中的电流。

2.电感的充电过程

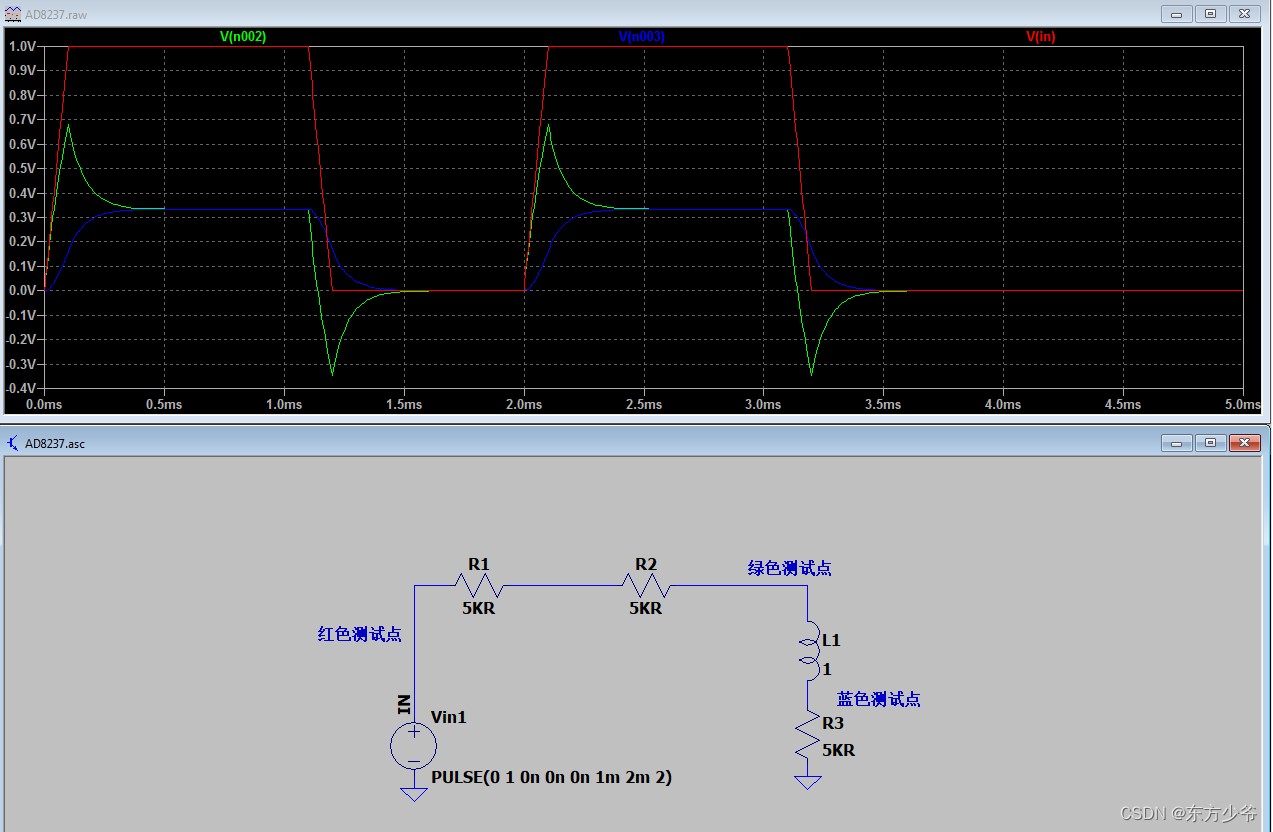

        使用脉冲信号对电感进行充电，红色曲线是信号源，当信号源产生5V电平，电感上电瞬间，产生虚断效益，相当于导线断开，电感的+上端上拉电源电压最大，电路所有电压集中在电感的上端，蓝色测试点电感-端由于虚断，电压为0V，虚断情况下电流不经过电感，电感产生反电势，阻止电源电流经过电感。



  电感充电过程，电感上端+由开始的虚断，慢慢增加电流，正端电压慢慢减小。

         电感充电完成之后，电感产生虚短，电感相当于导线，电感的电流最大，电感上端电压变小，下端电压变小。

3.电感的放电过程

        当红色曲线从5V变为0V，电感处于放电过程，此时电流方向是从电感的-端流出，经过R1 R2 R3回到电感+端，电路中电流方向不变。此时电感相当于一个电源，R1 R2 R3随着电感放电，电流变小，电压变小。

4.电感的充电、放电曲线

充电

放电

电容电感的工作特性

电容从上电瞬间的虚短状态，经过充电，变为虚断状态。

电感从上电瞬间的虚断状态，经过充电，变为虚短状态。

电容电感的放电过程都是电流源的工作原理，电压电流逐渐变小。

电容电感的分析方法

电容从上电瞬间，利用虚短，计算回路中电容+端的电压、-端的电压，KVL定律分压获得电容开始充电的电压。

电容从上电瞬间，利用虚断，计算回路中电感+端的电压、-端的电压，虚断情况下，相当于导线断开，电感+端上拉电源，获得电感开始充电的电压。
