电容原理

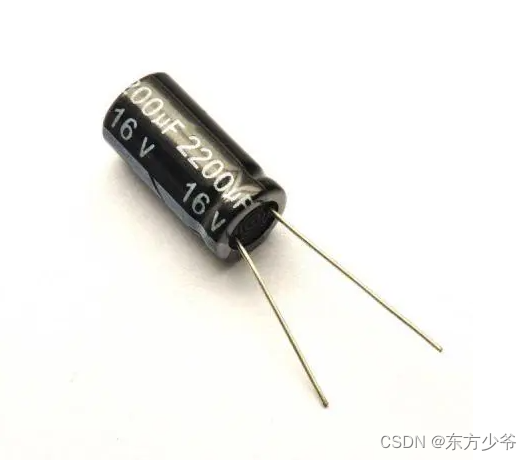

1.电容能够储存电量,具有充电和放电的过程。
电容充电需要在电容正端输入正电压,电流从电容+端穿过-端,电容相当负载。
当电容+端没有输入电压的情况,自动放电,电流从电容-端穿过+端,电容相当电压源。

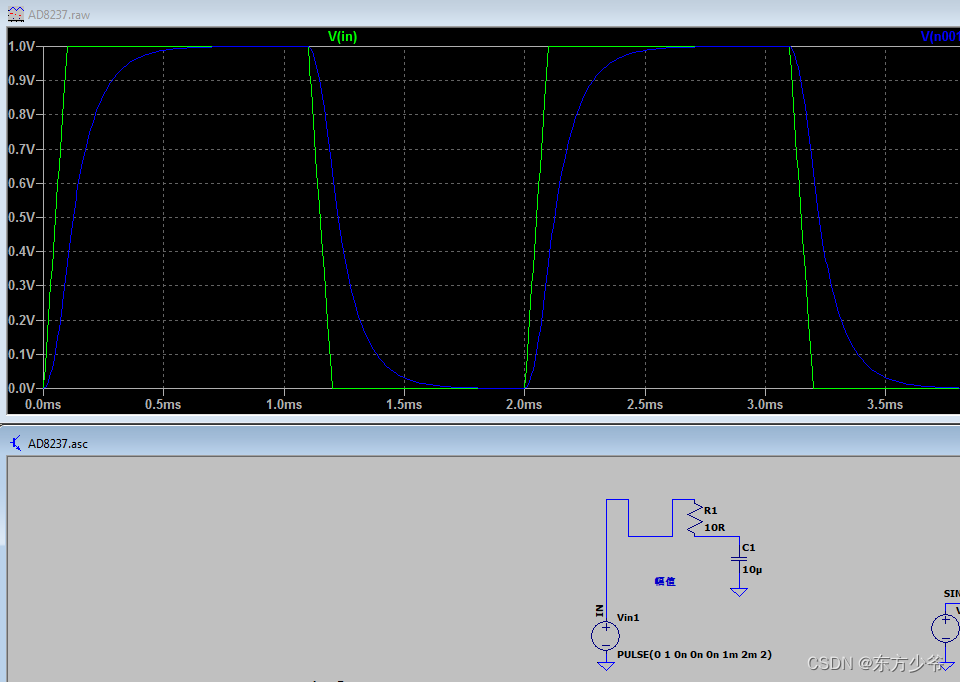

蓝色曲线是电容C1+端测试点,电容和电阻一样,只是电容电压需要从上电瞬间虚短到充电电压升高,再到虚断的过程。电容相比电阻,电压缓慢上升,同时会产生虚短,虚断的效果。
虚短:当电阻的阻值很小,电阻两端的电压相等,相当于短路,一根导线连接的状况。
虚断:当电阻的阻值很大,电阻没有电流经过,相当于断路,开关切开导线。
2.电容的充电过程:
1.电容上电的瞬间,电容处于虚短状态,电容相当于导线,电容两端的电压相等。
上电瞬间计算电容两端的电压:
1如果电容下端有电阻,根据支路KVL定律,计算电容下端的压降,获取电容两端的电压。
2如果电容下端是地,根据KVL,电容下端没有压降,电容两端的电压都是0V.
3根据上电瞬间电容两端的压降,获得电容的初始电压,如果电容所处的电位是1/3VCC,电容就从1/3VCC开始充电.
充电的过程
电压从虚短状态两端电压相等,没有压降,到电容的电压增加压降增加。
电流从开始的虚短状态电流很大逐渐变为电流减小。
电路图中,上电瞬间C1电容虚短,C1相当于导线,电源电压V1输出电压到R1/R2,此时C1两端的电压相等,电容+端红色测试点电压为V1*(R1/R1+R2),通过分压获得C1两端电压为0.8V.
电容电压从0.8V开始充电。
当电容+端红色测试点的电压到达5V时,电容处于虚电容处于虚断状态,相当导线断开,没有电流经过电容。电容下端没有电流经过,下端的负载电流被隔开。

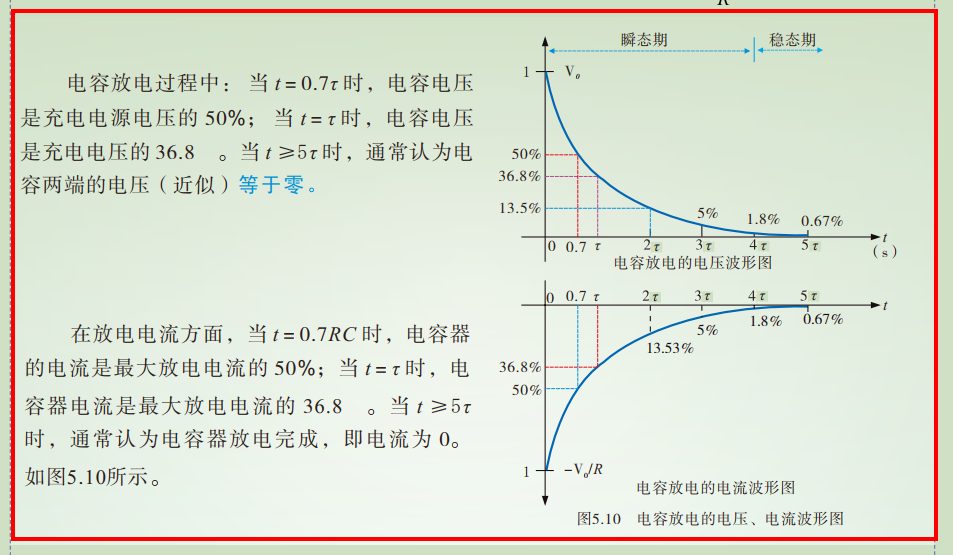

放电过程
放电瞬间,电容的电流从-端流向+端,红色测试点电压从5V缓慢变为0V。绿色测试点电容-端由于接地,C1电容的放电过程,负端相当电源的地,由于回路中电源的地和R2相连,R2电压只能是0V,绿色测试点,电压分压从-0.8V到0V.
2.隔直通交
电容不能经过交流电,使用脉冲直流电可以对电容充放电,产生虚短、虚断效果,实现电平的切换。
电容通过交流电,可以实现信号滤波,低通滤波的原理就是使用电容的频率特性,交流信号经过不同容值的电容,产生不同的电阻值,根据RC滤波的R串联分压,选择合适的频率信号通过,其余信号通过流通到地。
输入的高频率信号,使用RC滤波,电容通交流,信号通过电容流到地,产生容抗电阻,输入信号利用R3和电容C3分压,信号的波形衰减,让高频信号的电压减小,只有低频信号才能通过。
