VLAN概述

VLAN定义

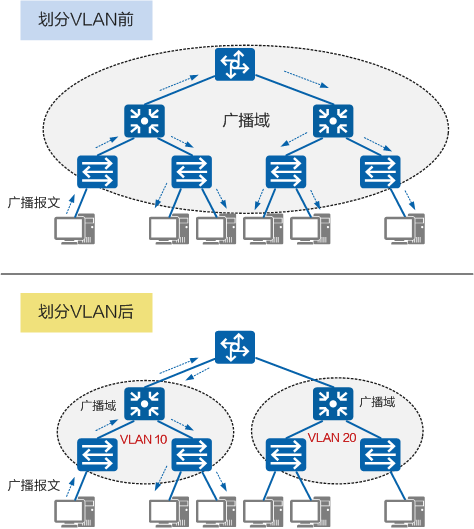

VLAN（Virtual Local Area Network）是一种在网络中划分逻辑广播域的技术。它允许管理员将物理网络划分为多个独立的虚拟网络， 增强了网络的安全性和灵活性 。通过限制广播域的范围，VLAN有效减少了广播流量对网络性能的影响，同时提供了更好的网络安全保障。

VLAN的工作原理主要依赖于在以太网数据帧中添加4字节的VLAN标签（VLAN Tag），用于标识数据帧所属的VLAN。这种方法使得交换机能够在第二层实现网络分段，从而实现了灵活的网络管理和资源分配。

VLAN工作原理

VLAN技术的核心在于在数据链路层实现网络隔离，其工作原理主要依赖于 IEEE 802.1Q标准 6。这一标准定义了一种在以太网帧中插入VLAN标签的方法，使得交换机能够根据VLAN标签来转发和过滤数据帧。

VLAN标签是一个4字节的字段，包含以下关键信息：

字段	占用位数	描述
TPID	16位	固定值0x8100，标识这是一个带有802.1Q标签的帧
TCI	16位	包含VLAN ID、优先级和CFI等信息

VLAN标签的结构如下：

+----------------+----------------+----------------+----------------+
|      TPID      |     TCI        |     TCI        |     TCI        |
+----------------+----------------+----------------+----------------+
| 0x8100         | VLAN ID (12位) | Priority (3位) | CFI (1位)      |
+----------------+----------------+----------------+----------------+

VLAN标签的主要组成部分是 VLAN ID ，它是一个12位的字段，可以用来区分多达4096个不同的VLAN6。这个VLAN ID成为了交换机进行数据帧转发决策的关键依据。

VLAN的工作流程可以概括为以下几个步骤：

数据帧接收 ：当交换机接收到一个数据帧时，首先检查该帧是否带有VLAN标签。
标签处理 ：
- 如果数据帧带有VLAN标签，交换机解析标签中的VLAN ID。
- 如果数据帧不带标签，交换机会根据端口的 PVID （Port VLAN ID）为该帧添加一个默认的VLAN标签。
转发决策 ：交换机根据VLAN ID查找其内部的VLAN数据库，确定该帧应该转发到哪些端口。只有属于同一VLAN的端口才会接收到这个数据帧。
标签去除 或保留：在转发过程中，交换机会根据目标端口的类型决定是否保留VLAN标签。如果是Access端口，通常会剥离标签；如果是Trunk端口，则保留标签继续传递。

这种机制有效地实现了数据链路层的网络隔离，使得不同VLAN之间的设备默认情况下无法直接通信。这就像是在网络中创建了多个独立的广播域，每个VLAN内的设备可以自由交流，而不同VLAN之间的交流则需要通过更高层次的路由设备来实现。

通过这种方式，VLAN技术成功地解决了传统局域网面临的广播风暴和安全问题，同时提供了更大的网络灵活性和管理便利性。它使得网络管理员可以根据实际需求，将物理网络划分为多个逻辑网络，从而更好地控制网络流量和提高网络性能。

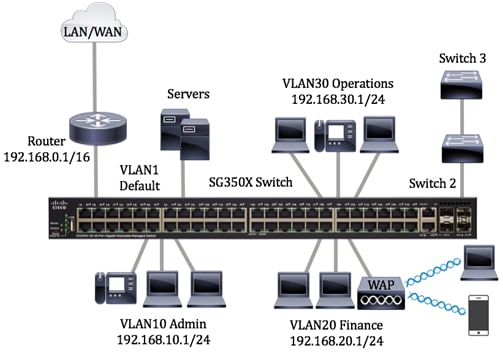

CiscoVLAN配置

VLAN创建

在Cisco交换机上创建VLAN是一项基础但重要的网络配置任务。本节将详细介绍如何通过命令行界面(CLI)完成这一过程。

Cisco交换机提供了多种创建VLAN的方式，主要包括两种常用方法：

全局配置模式 ：使用vlan vlan-id命令创建VLAN
VLAN数据库模式 ：使用vlan命令创建VLAN

全局配置模式

使用全局配置模式创建VLAN的步骤如下：

登录交换机并进入特权执行模式
输入configure terminal进入全局配置模式
使用vlan vlan-id命令创建VLAN，其中vlan-id是一个1到4094之间的整数
可选：使用name vlan-name命令为VLAN指定名称

以下是一个创建名为"Finance"的VLAN 20的例子：

Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 20
Switch(config-vlan)#name Finance
Switch(config-vlan)#

VLAN数据库模式

VLAN数据库模式虽然正在逐步淘汰，但在一些旧型号交换机上仍然可用。使用这种方法创建VLAN的步骤如下：

输入vlan database进入VLAN数据库模式
使用vlan vlan-id命令创建VLAN
可选：使用name vlan-name命令为VLAN指定名称

使用VLAN数据库模式创建VLAN的示例如下：

Switch#vlan database
Switch(vlan)#vlan 30
Switch(vlan)#name Marketing
Switch(vlan)#

值得注意的是，在创建VLAN后，系统可能会自动将新创建的VLAN分配给所有端口。为了确保正确配置，建议在创建VLAN后立即使用show vlan命令查看VLAN分配情况。这可以帮助及时发现并纠正潜在的问题。

此外，在创建VLAN时还需要考虑一些最佳实践：

合理规划VLAN ID，避免重复或冲突
为VLAN指定有意义的名称，便于识别和管理
创建VLAN后及时分配端口，确保网络正常运行
定期审查VLAN配置，优化网络结构

通过这些步骤和注意事项，您可以在Cisco交换机上成功创建VLAN，为进一步的网络配置奠定基础。

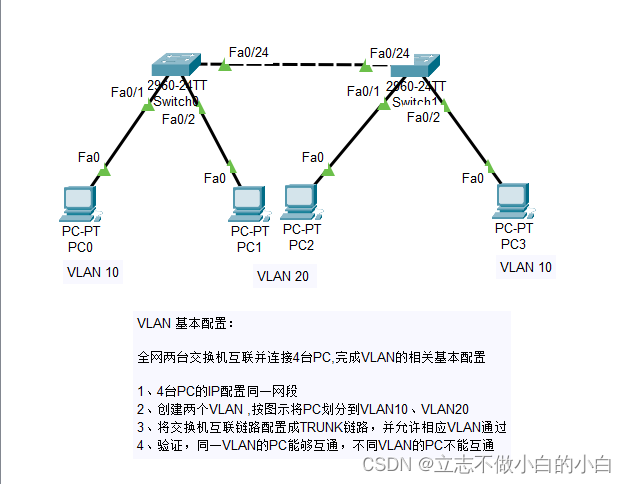

端口分配

在Cisco交换机上配置VLAN端口分配是网络管理的重要环节。本节将详细介绍如何将交换机端口分配到特定VLAN，以及相关的注意事项。

Cisco交换机提供了两种主要方式来分配端口到VLAN：

静态分配 ：适用于固定用途的端口
动态分配 ：利用VLAN成员资格策略服务器(VMPS)

静态分配

静态分配是最常见的端口分配方式。在Cisco CLI中，可以通过以下步骤完成端口分配：

进入接口配置模式：

Switch(config)# interface GigabitEthernet x/y

使用switchport access vlan vlan-id命令分配端口到VLAN：

Switch(config-if)# switchport access vlan 10

这里，vlan-id是之前创建的VLAN编号。例如，将端口GigabitEthernet 0/1分配到VLAN 10：

Switch(config)# interface GigabitEthernet 0/1
Switch(config-if)# switchport access vlan 10

动态分配

动态分配利用VMPS服务，根据设备的MAC地址或其他属性自动分配VLAN。配置步骤如下：

启动VMPS服务：

Switch(config)# vlan membership policy server

配置VMPS服务器：

Switch(config)# ip vmps-server address ip-address

在接口上启用VMPS：

Switch(config-if)# vlan membership type dynamic

动态分配提高了网络灵活性，特别适合大型网络环境。

注意事项

在进行端口分配时，需注意以下几点：

端口类型 ：Access端口只能属于一个VLAN，而Trunk端口可传输多个VLAN的数据。
VLAN修剪 ：合理配置Trunk端口的VLAN修剪，减少不必要的广播流量。
安全考量 ：谨慎分配端口，防止未授权访问。
冗余配置 ：重要端口应考虑冗余配置，提高网络可靠性。

通过合理的端口分配，可以显著提升网络效率和安全性，为构建高效可靠的网络基础设施奠定基础。

VLAN间路由

在配置VLAN后，实现VLAN间通信是网络架构中的关键一步。Cisco交换机提供了多种方法来实现VLAN间的路由，其中最常用的是 三层交换 和 路由器on a stick 技术。

三层交换

三层交换机通过创建 VLAN接口 （也称为SVI，Switched Virtual Interface）来实现VLAN间路由。配置步骤如下：

进入全局配置模式
使用interface vlan vlan-id命令创建VLAN接口
为VLAN接口分配IP地址

示例配置：

Switch(config)# interface vlan 10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Switch(config-if)# no shutdown

路由器on a stick

对于不具备三层功能的交换机，可以使用路由器on a stick技术。这种方法在路由器的一个物理接口上创建多个子接口，每个子接口对应一个VLAN。配置步骤如下：

在路由器上创建子接口
将子接口与相应的VLAN关联
为子接口分配IP地址

示例配置：

Router(config)# interface gigabitethernet 0/0.10
Router(config-subif)# encapsulation dot1q 10
Router(config-subif)# ip address 192.168.10.254 255.255.255.0

无论采用哪种方法，都需要在交换机的Trunk接口上允许所需的VLAN通过。例如：

Switch(config)# interface gigabitethernet 0/1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 10,20

通过这些配置，可以实现在不同VLAN之间的通信，同时保持VLAN的隔离特性。在实际部署中，需要根据网络规模和性能要求选择合适的方法。三层交换通常提供更高的性能，而路由器on a stick则更为灵活，适用于复杂的企业网络环境。

VLAN类型

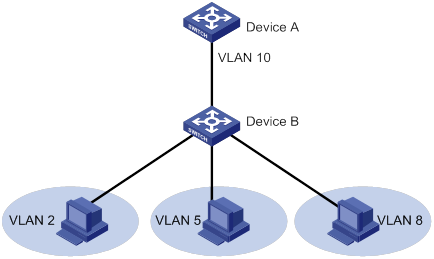

基于端口的VLAN

基于端口的VLAN是一种常用的VLAN划分方式，通过在交换机端口上手动指定VLAN归属来实现网络分段。这种方法操作简单直观，适用于小型网络或固定设备组的场景。配置时，可在Access模式下使用port link-type access和port default vlan 10命令，或在Trunk模式下使用port link-type trunk和port trunk pvid vlan 10命令。这种VLAN类型特别适合不需要频繁变更网络拓扑的情况，能有效提高网络安全性并简化管理流程。

基于MAC地址的VLAN

基于MAC地址的VLAN配置是一种灵活的网络分段方法，它根据设备的MAC地址将其分配到特定的VLAN中。这种方法的主要优点是 提高了用户接入的灵活性和安全性 ，特别适合于需要频繁移动设备的场景。然而，它也存在一些局限性：

初始化配置工作量大 ：需要预先配置所有用户的MAC地址-VLAN映射关系。
可能降低交换机性能 ：因为每个端口可能需要存储多个MAC地址，增加了交换机的处理负担。

尽管如此，在适当的应用场景中，基于MAC地址的VLAN配置仍能提供显著的优势，特别是在需要高度灵活性和安全性的环境中。

基于协议的VLAN

基于协议的VLAN是一种高级网络分段技术，它根据数据包的协议类型将其分配到相应的VLAN中。这种方法特别适用于需要精细控制网络流量的场景，如大型企业和数据中心环境。其核心工作原理是在交换机接口上配置协议模板，当接收到未标记的报文时，交换机会根据报文的协议特征为其打上相应的VLAN标签。

这种技术不仅提高了网络资源的利用率，还增强了网络的安全性和灵活性。例如，在一个混合协议的环境中，可以轻松地将不同类型的流量分离到各自的VLAN中，实现更高效的网络管理和负载均衡。

VLAN管理

VTP配置

VLAN中继协议(VTP)是Cisco专有的协议，用于简化大型交换网络中VLAN的管理。通过VTP，网络管理员只需在一个中央位置（通常是VTP服务器）配置VLAN，就能在整个VTP域内传播这些配置信息。这大大减轻了在多个交换机上手动配置VLAN的工作量。

VTP配置涉及几个关键方面：

VTP模式 ：VTP支持三种模式：
- 服务器(Server)
- 客户端(Client)
- 透明(Transparent)
VTP域名 ：所有参与VTP通信的交换机必须使用相同的VTP域名。这是VTP域的身份标识。
VTP密码 ：为保护VTP配置免受未经授权的修改，可以设置VTP密码。所有VTP域内的交换机必须使用相同的密码。
VTP版本 ：VTP有两个版本：VTPv1和VTPv2。VTPv2提供了额外的功能，如错误检测和通知。
VTP修剪 ：VTP修剪是一种优化技术，用于减少不必要的VLAN流量在Trunk链路上的传输。通过在VTP服务器上启用VTP修剪，可以指定哪些VLAN不应在特定Trunk链路上转发。

VTP配置的基本步骤如下：

设置VTP模式：

Switch(config)# vtp mode {server | client | transparent}

配置VTP域名：

Switch(config)# vtp domain domain-name

设置VTP密码：

Switch(config)# vtp password password

选择VTP版本：

Switch(config)# vtp version {1 | 2}

启用VTP修剪（仅限VTP服务器）：

Switch(config)# vtp pruning

在配置VTP时，需要注意以下几点：

所有参与VTP通信的交换机必须使用相同的VTP域名和密码。
VTP修剪仅在VTP服务器上配置，但会影响整个VTP域的行为。
VTPv2提供了更多的功能，但兼容性可能受限。
VTP配置更改后，可能需要一段时间才能在整个VTP域内传播。

通过合理配置VTP，可以显著提高大型交换网络的管理效率和灵活性，同时也能优化网络性能。

VLAN安全

VLAN技术不仅是网络分段的有效手段，更是提升网络安全的关键工具。通过合理配置VLAN，网络管理员可以实现多层次的安全防护，有效降低网络风险。

VLAN在网络安全方面的优势主要体现在以下几个方面：

隔离网络流量 ：VLAN将网络划分为多个独立的广播域，限制了不同VLAN间设备的直接通信。这种隔离机制可以有效防止未经授权的访问，减少内部威胁和潜在的攻击面。
限制广播域 ：每个VLAN构成独立的广播域，减少了广播流量在网络中的传播范围。这不仅提高了网络性能，还能防止广播攻击（如ARP欺骗）影响整个网络。
支持访问控制列表（ACL） ：VLAN与ACL结合使用，可以实现更精细的访问控制。网络管理员可以定义详细的ACL规则，限制特定VLAN内的设备访问其他VLAN的资源，或者阻止某些类型的流量通过特定的VLAN接口。
简化故障排查 ：VLAN的使用简化了网络故障的排查过程。网络管理员可以快速定位问题所在的VLAN，而不是在整个网络中盲目寻找。这种隔离机制使得故障排查更加高效，减少了误诊和误判的可能性。
私有VLAN技术 ：私有VLAN是一种高级VLAN配置方法，可以提供更精细的访问控制。它将VLAN划分为主VLAN和次级VLAN，其中次级VLAN又可分为隔离VLAN、混杂VLAN和社区VLAN。这种结构允许网络管理员根据不同需求定制更复杂的访问策略，实现更严格的网络隔离。
