箱线图详解

箱线图简介

箱线图（Box Plot），也称为箱须图或盒须图，是一种用于显示一组数据分布情况的统计图表。它能够直观地展示数据的中心趋势、离散程度以及异常值。箱线图由以下几个关键部分组成：

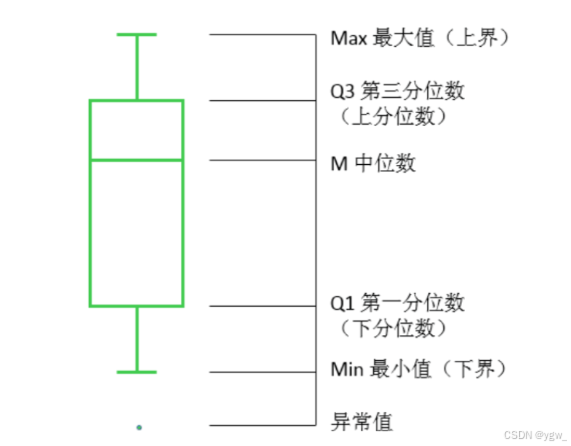

箱线图的关键组成部分

1. 最小值（Minimum）：非异常值中的最小值。
2. 第一四分位数（Q1/下四分位数）：将数据分为四等分，Q1是第一个四分位数，表示有25%的数据小于这个值。
3. 中位数（Median/Q2）：数据的中间值，将数据分为两个相等的部分。
4. 第三四分位数（Q3/上四分位数）：将数据分为四等分，Q3是第三个四分位数，表示有75%的数据小于这个值。
5. 最大值（Maximum）：非异常值中的最大值。
6. 异常值（Outliers）：那些远离其他观测值的点，通常被定义为超出上下界范围的点。
7. 上下界（Whiskers）：从箱子两端延伸出来的线条，表示数据的范围，但不包括异常值。

异常值的识别

• 内限（Inner Fences）：通常是 Q1 - 1.5 * IQR 和 Q3 + 1.5 * IQR，其中 IQR 是四分位距（Interquartile Range，即 Q3 - Q1）。
• 外限（Outer Fences）：通常是 Q1 - 3 * IQR 和 Q3 + 3 * IQR。
• 异常值：落在内限之外但在外限之内的点被认为是温和的异常值（Mild Outliers），而落在外限之外的点被认为是极端的异常值（Extreme Outliers）。

实践示例

下面是一个使用 Python 的 matplotlib 库绘制箱线图的例子：

import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns
import pandas as pd
data=[13,10,26,38,25]
sns.boxplot(data,notch=False)
#notch (布尔值，默认为 False):
#如果设置为 True，则会在箱子上添加凹槽（notches）。凹槽表示中位数的置信区间，并且可以帮助比较不同组之间的中位数是否显著不同。
#如果设置为 False，则不会添加凹槽，只显示标准的箱形图。
plt.show()

箱线图常见的应用场景

箱线图是一种非常有用的统计图表，适用于多种应用场景。它能够直观地展示数据的分布情况、中心趋势、离散程度以及异常值。

1. 数据分析和探索性数据分析（EDA）

• 识别异常值：箱线图可以快速识别数据中的异常值，这对于数据清洗和预处理非常重要。
• 比较不同组的数据：通过绘制多组数据的箱线图，可以直观地比较它们的分布情况，包括中位数、四分位数和离散程度。

2. 质量控制

• 生产过程监控：在制造业中，箱线图可以用来监控生产过程中的关键指标，如尺寸、重量等，以确保产品质量的一致性。
• 检测异常情况：当某个批次的产品数据出现异常时，箱线图可以帮助快速定位问题。

3. 金融分析

• 股票价格分析：箱线图可以用来展示股票价格的波动情况，帮助投资者理解市场的波动性和风险。
• 投资组合分析：通过绘制不同投资组合的收益分布，可以比较它们的风险和回报。

4. 医学研究

• 临床试验：在临床试验中，箱线图可以用来展示不同治疗组之间的效果差异，帮助研究人员评估治疗的有效性。
• 生物标志物分析：箱线图可以用来比较不同患者群体中的生物标志物水平，帮助诊断和预测疾病。

5. 市场调研

• 消费者行为分析：通过箱线图可以展示不同消费者群体的行为特征，如购买频率、消费金额等。
• 满意度调查：箱线图可以用来展示客户满意度的分布情况，帮助企业了解服务或产品的表现。

6. 教育领域

• 学生成绩分析：箱线图可以用来展示不同班级或年级学生的成绩分布，帮助教师和学校管理者了解教学效果。
• 教育资源分配：通过比较不同学校或地区的教育资源分布，可以发现资源分配不均的问题。

7. 社会科学

• 人口统计数据：箱线图可以用来展示不同地区的人口统计数据，如年龄分布、收入水平等。
• 社会经济指标：通过箱线图可以展示不同国家或地区的社会经济指标，如失业率、GDP 增长率等。

8. 环境科学

• 气候数据分析：箱线图可以用来展示不同地区的温度、降水量等气候数据，帮助科学家研究气候变化。
• 污染监测：通过箱线图可以展示不同地点的污染水平，帮助环保部门制定政策。

9. 体育分析

• 运动员表现：箱线图可以用来展示不同运动员的表现数据，如得分、助攻等，帮助教练和分析师评估球员的表现。
• 比赛数据分析：通过箱线图可以展示不同队伍的比赛数据，帮助球队制定战术。

10. 科研论文和报告

• 结果展示：在科研论文和报告中，箱线图常用于展示实验结果，帮助读者直观理解数据的分布情况。
• 假设检验：通过比较不同条件下的箱线图，可以初步判断假设是否成立。
