微带天线的馈电

1、微带线馈电

        同轴馈电

        微带馈电（侧馈）

                中心馈电

                偏心馈电

改动馈电点位置是获得阻抗匹配的简单方法

2、同轴线馈电（背馈）

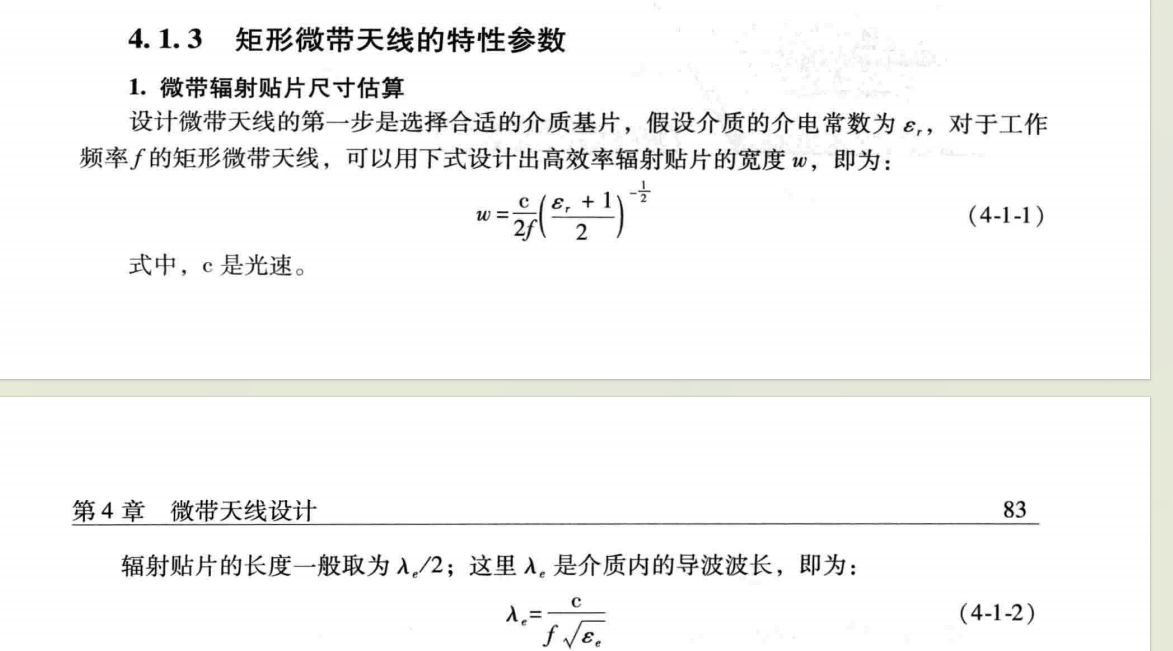

3、矩形微带天线的特性参数

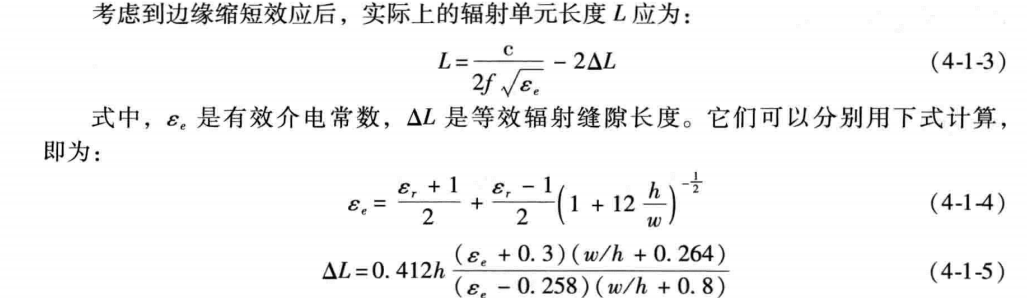

        天线的边缘缩短效应：天线振子的实际物理长度需要比理论长度略短才能达到预期的谐振频率

原因大概有两个：1、电磁波传播速度的修正，在导体中传播速度比在自由空间中的传播速度要慢，约为自由空间中的速度的95%-97%，2、末端电容效应：天线振子的末端会形成较强的电场分布，等效于在振子两端引入额外的电容，称为边缘电容或者末端电容

贴片宽度主要影响辐射效率和阻抗带宽，宽度越大，带宽越宽，过大也会导致高阶摸激发。

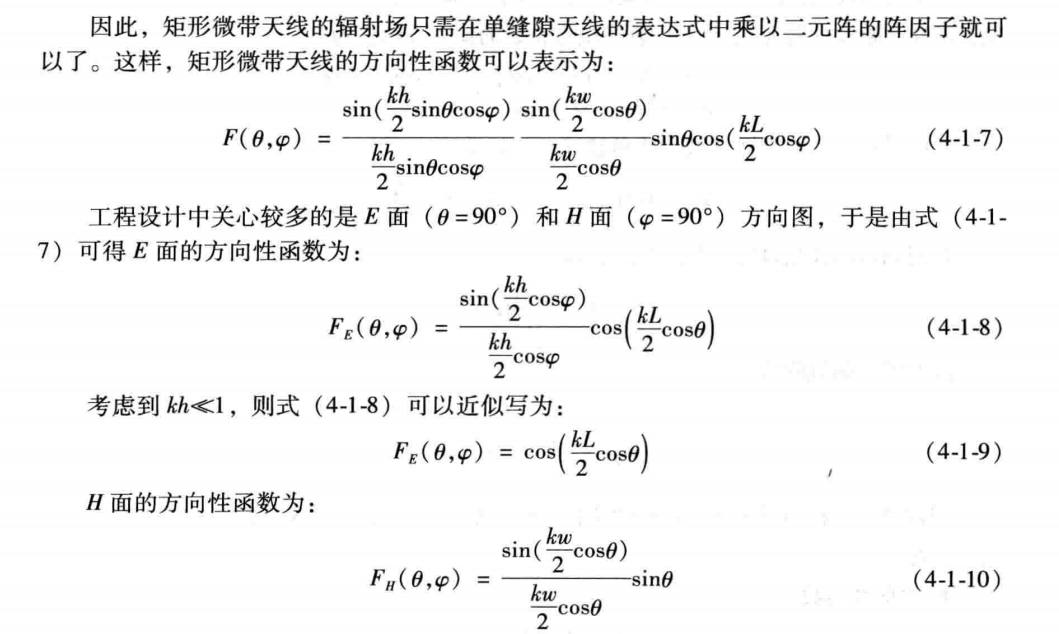

3、方向性
