Feko仿真GPS微带天线学习笔记

Feko仿真GPS微带天线

设计要求：仿真工作频率为1.57GHz的左旋圆极化GPS微带天线

1. 新建工程

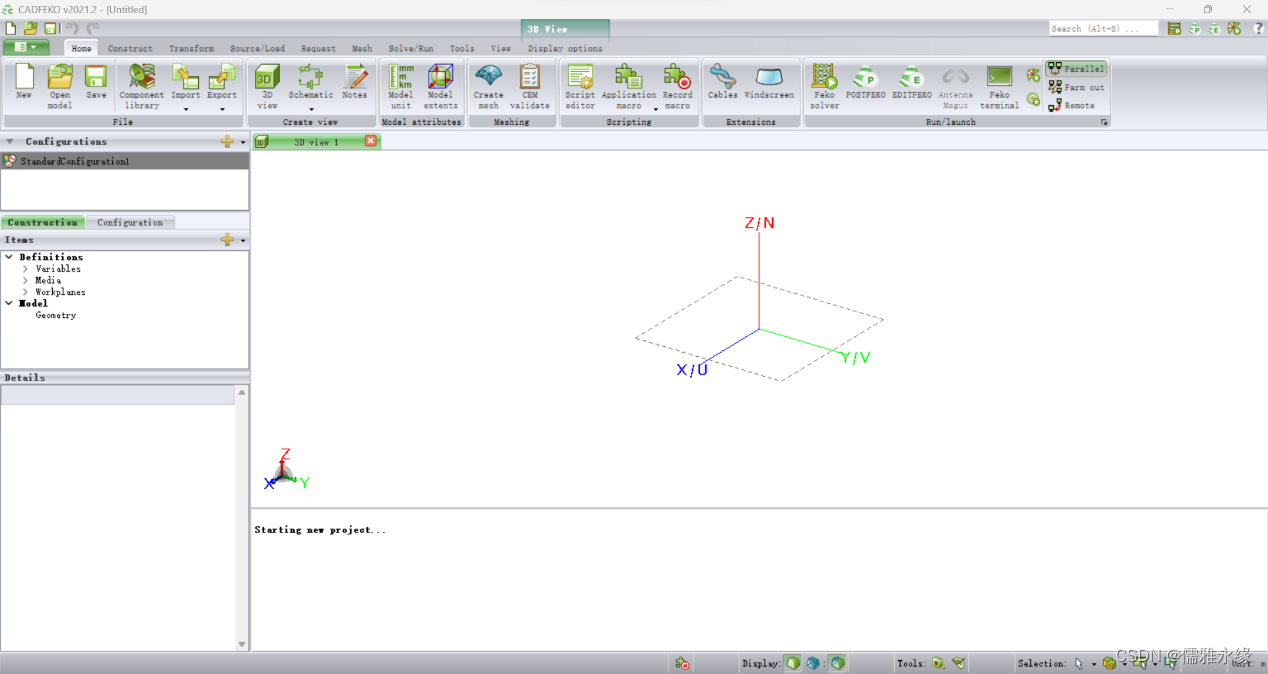

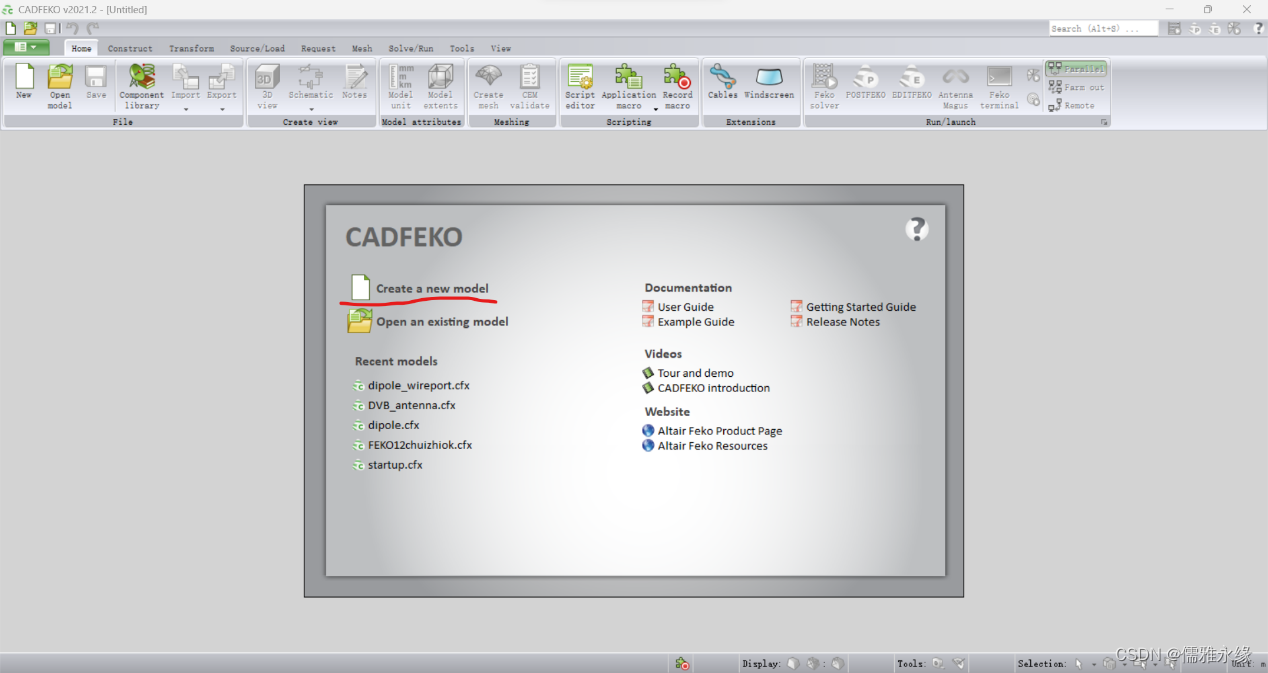

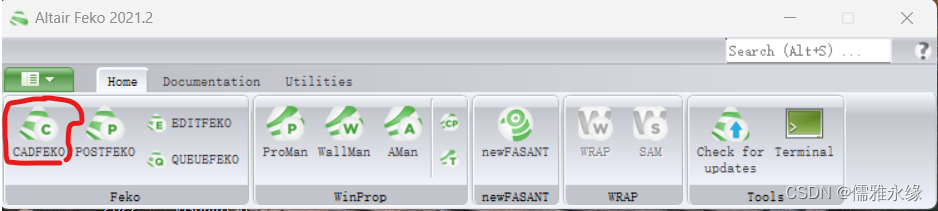

打开CADFEKO，选择“Create a new modal”，新建并保存“GPSpatch.cfx”

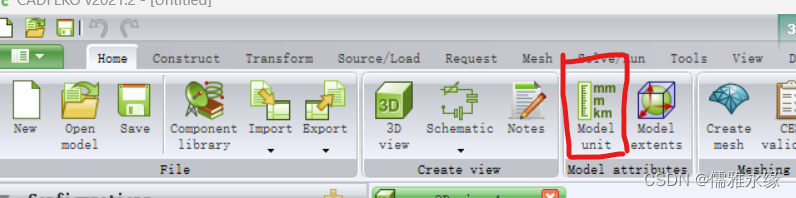

设置长度单位：单击“Home”下面的的“Modal Unit”，选择单位mm，如图所示

2. 创建模型

定义变量

为了优化方便，使参数变量化，所以定义几个变量
在CADFEKO左侧浏览器中如图所示

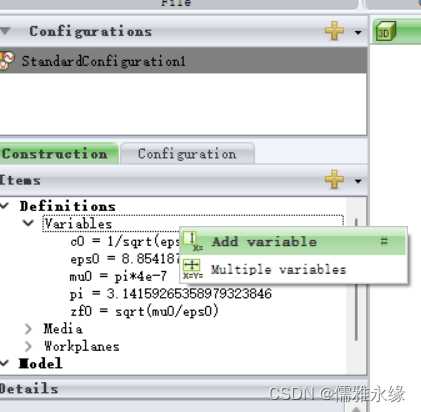

定义变量，如下表

patch_size = 18.8	贴片的尺寸
chamfer_d = 4.3	切角尺寸
feed =-6.4	馈电点距坐标原点的距离
sub_w=45	基板的宽度
sub_d=45	基板的长度
sub_h=5	基板的高度
epsR=5.6	介电常数
tanD=0.0041	损耗角正切

创建模型

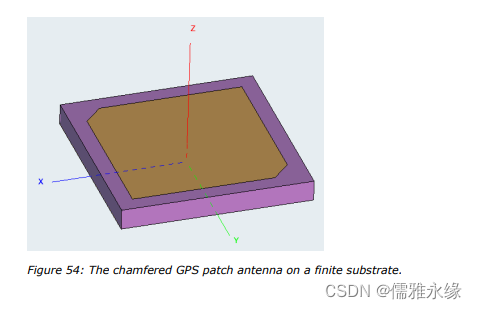

模型的组成由辐射贴片，介质基板、接地板和馈电线组成

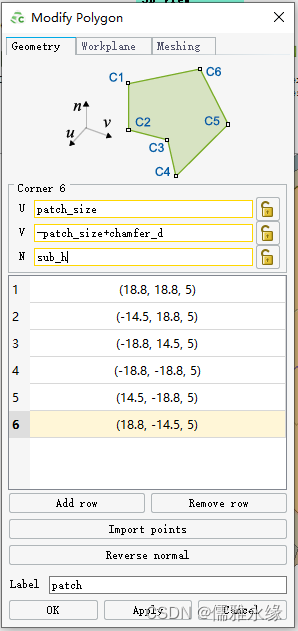

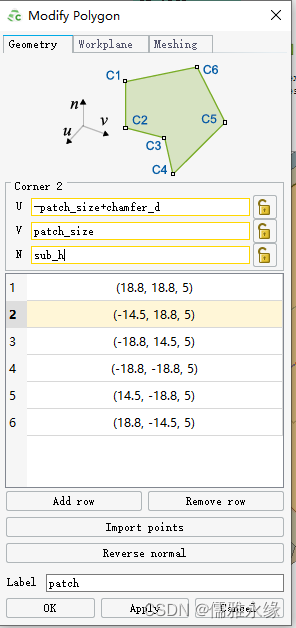

辐射贴片

材料：PEC

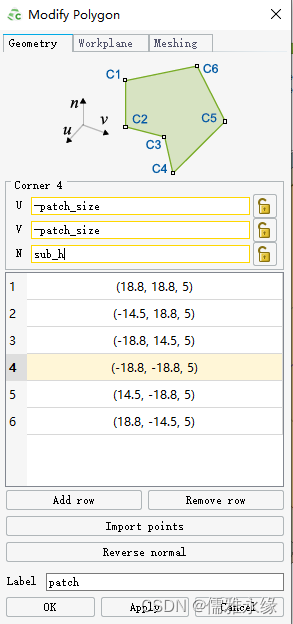

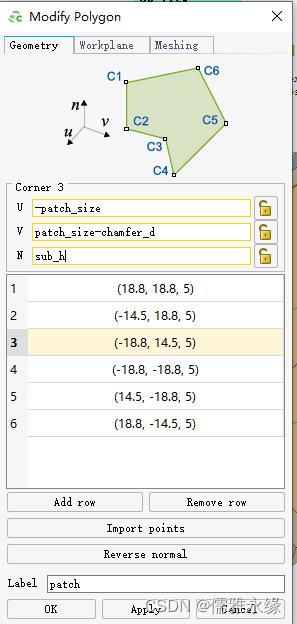

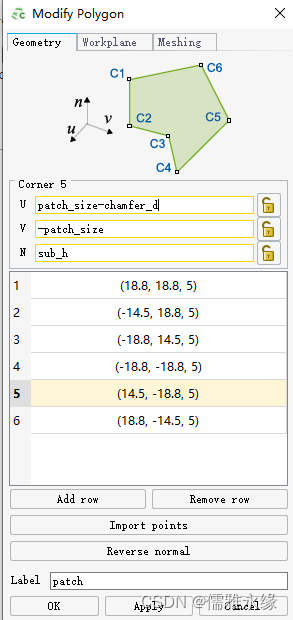

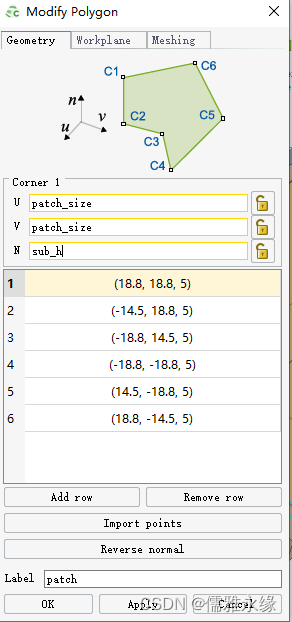

模型：polygon
坐标：






材料设置成PEC

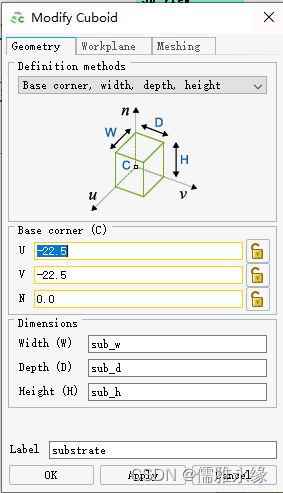

介质基板

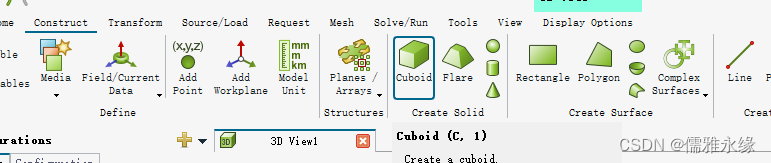

模型：Cuboid

坐标：

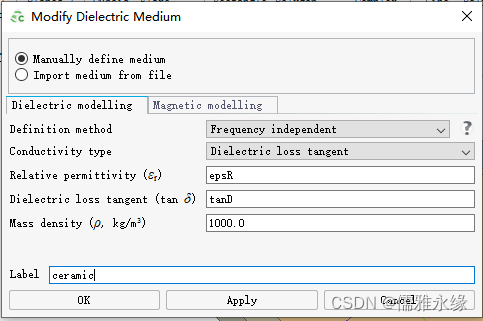

材料：

接地板

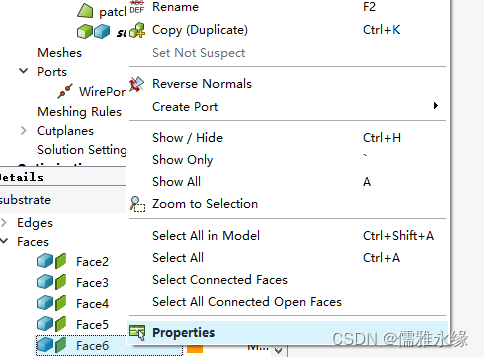

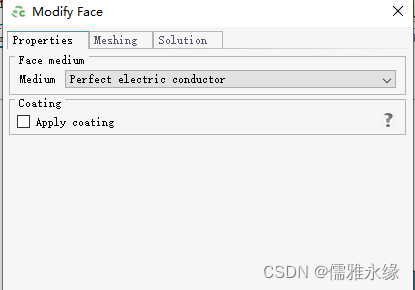

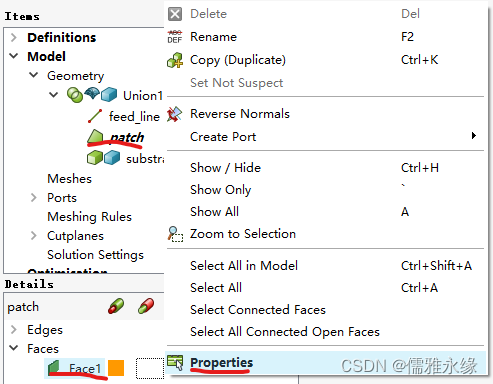

选中基板的底面，设置成PEC

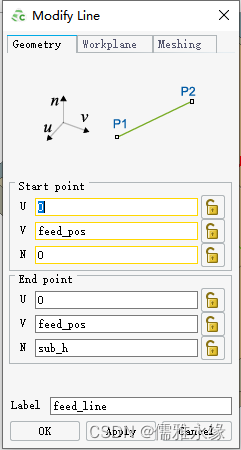

馈电线

坐标

将所有的模型整合成一个整体

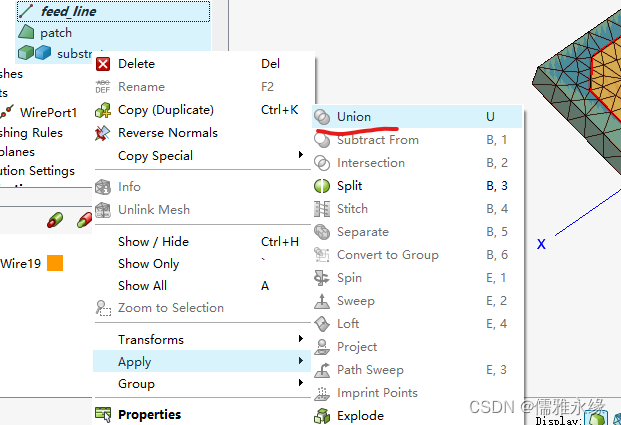

选中所有的模型，右键—apply—union

单击view—Zoom to extents，可以将模型放在适中的位置查看

3. 激励方式设置

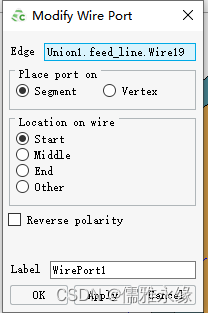

点击模型的Geometry中的feed_line，再点下面的details中展开wires，选中wire1右键create port----wire port

这里选择start，从开始位置馈电

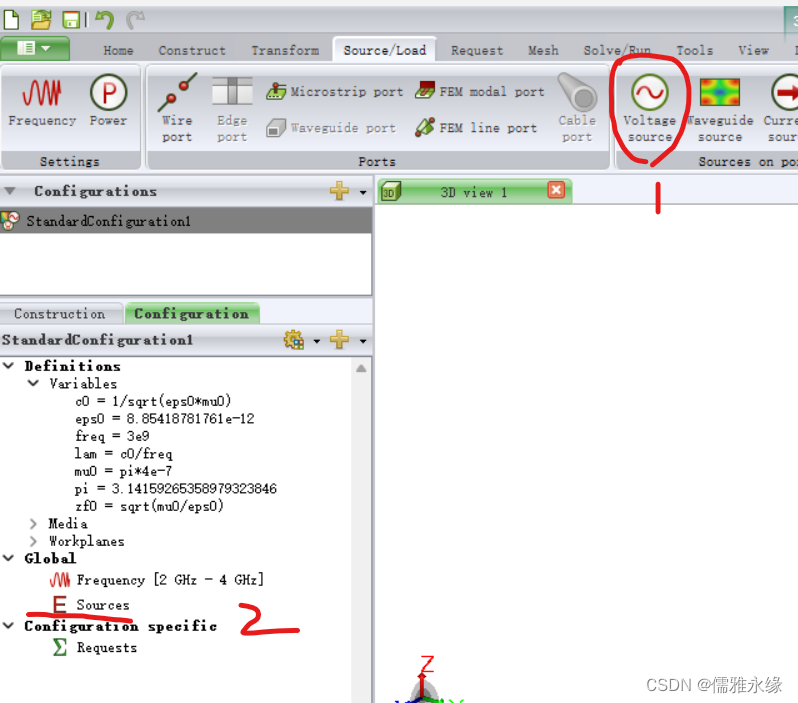

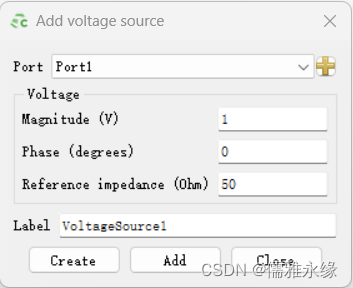

添加激励源，线端口选择电压源激励

电压的幅值为1V，相位为0，参考阻抗为50Ω，此选项只是计算端口反射系数时参考阻抗，该设置不会影响天线端口的实际阻抗值。

4. 扫频设置

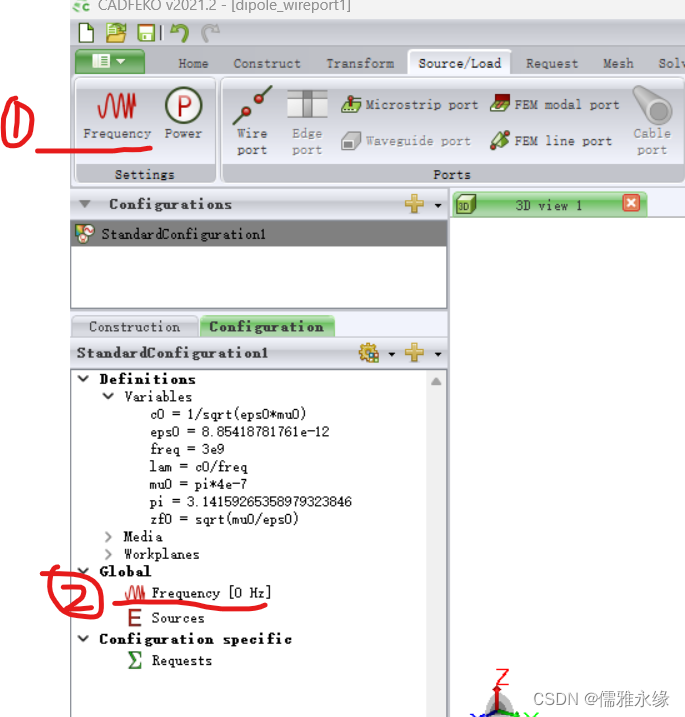

扫频范围可以在菜单栏里source/load里面设置，也可以在configuration—global—frequency右键设置

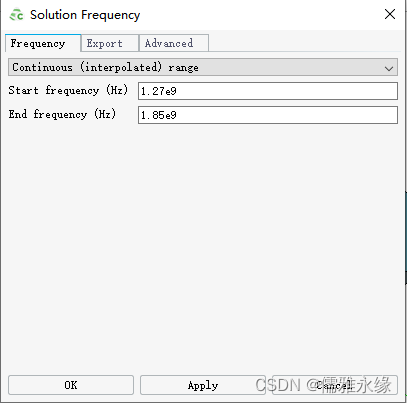

设置扫频方式有多种：单频，连续范围，线性增加或减少，对数增加或减少的等，这里选择连续范围，输入频率，频率的单位是Hz，需要时刻牢记这一点。

5. 网格剖分设置

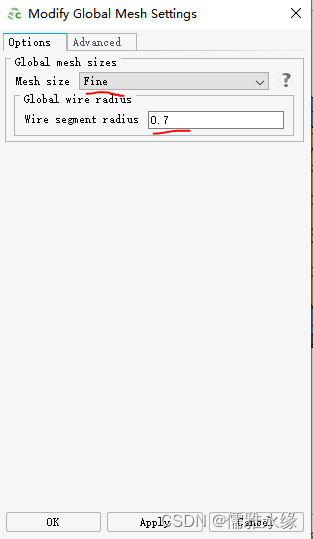

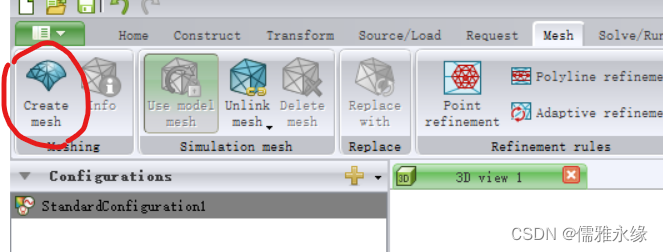

Feko里面需要手动进行网格剖分，点击菜单栏里面的mesh—create mesh，弹出创建mesh对话框，需要输入线分割半径，太小的仿真会很慢，太大了会报错，根据自己的需要设置合适的精度


将切角进行自定义网格剖分设置

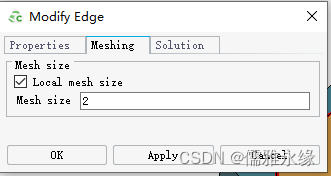

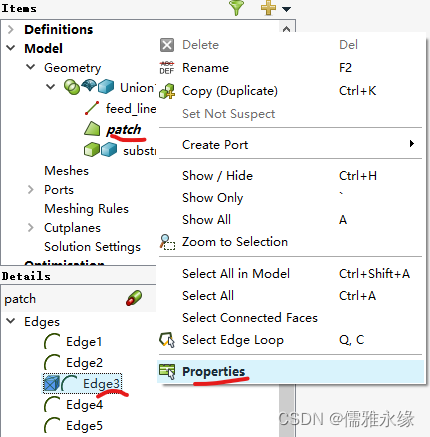

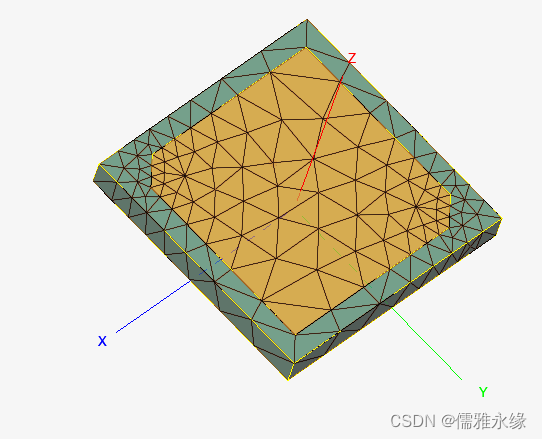

选中切角，点击属性，选择mesh，mesh size输入2，如图所示

6. 设计检查，仿真分析

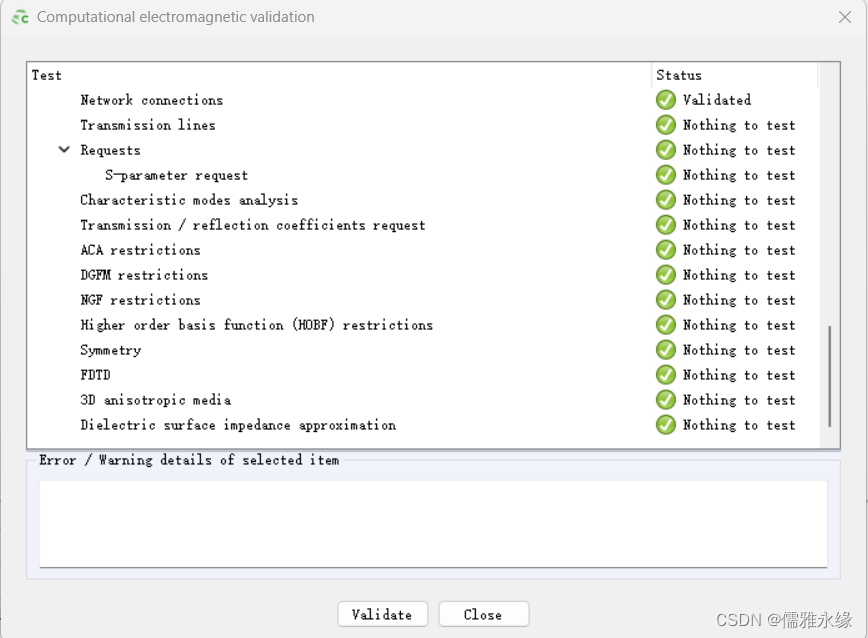

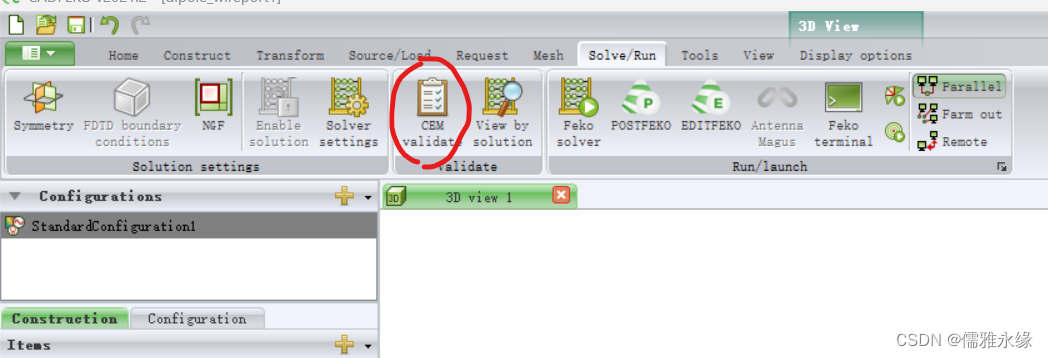

点击CEM validate，进行设计检查，没有报错就可以运行仿真

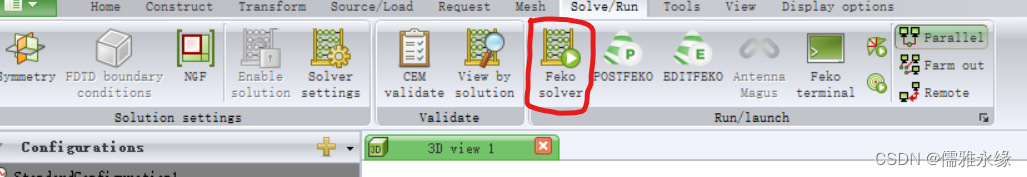

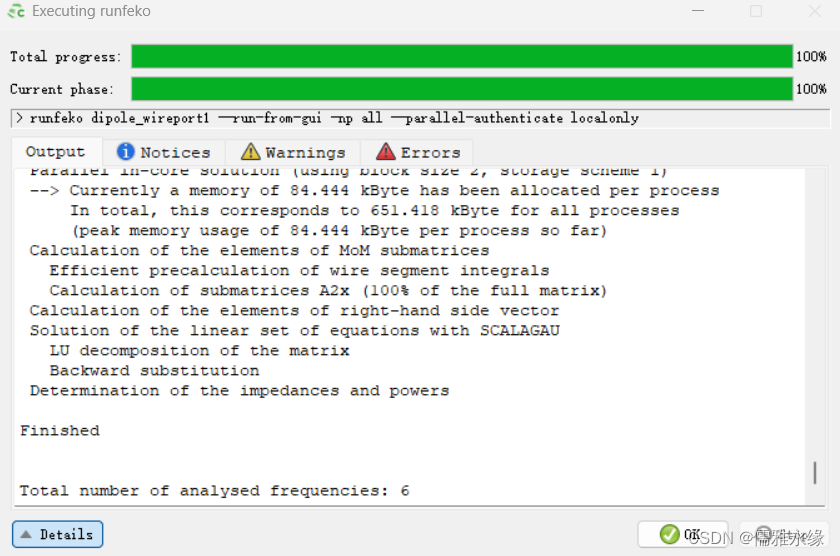

点击Feko solver运行仿真，默认算法是矩量法（MoM），进度条到达100%，表示仿真完毕

7. 数据后处理，查看结果

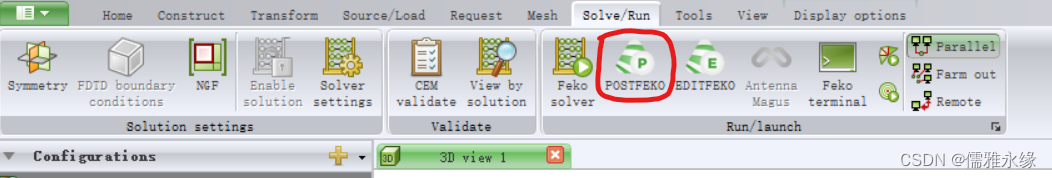

点击POSTFEKO，会弹出类似CADFEKO的窗口，进行数据后处理

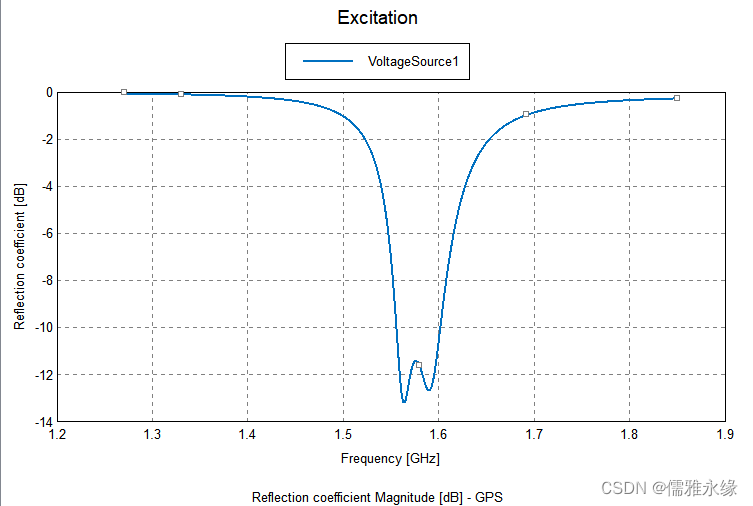

查看S11参数，点击cartesian----source data—VoltageSource1

远场设置和查看
远场设置需要在仿真分析前完成，否则查看不了远场结果

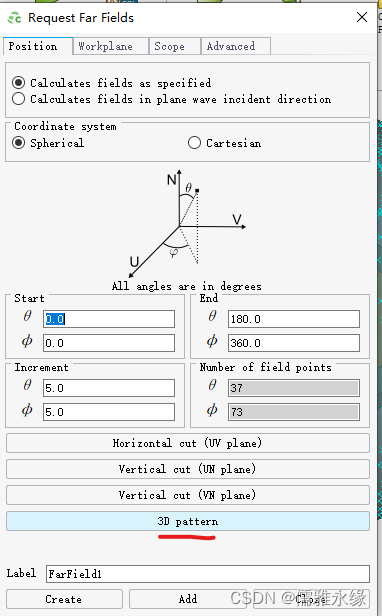

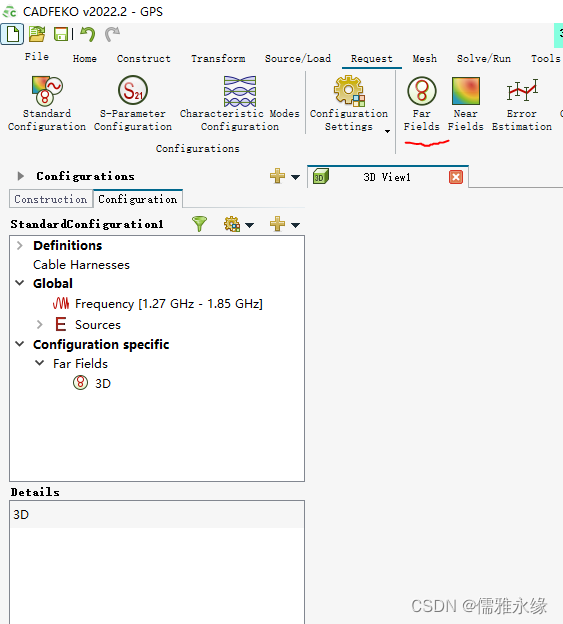

远场设置在菜单栏里request—far fields里面或者在configuration—requests右键设置

查看增益曲线

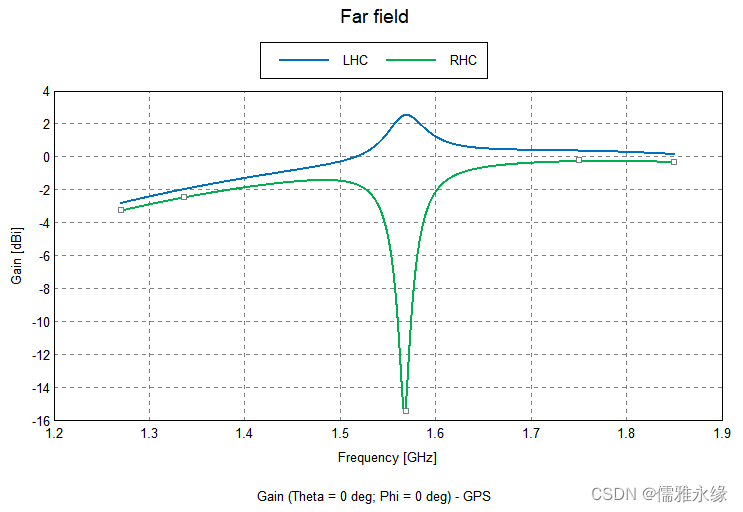

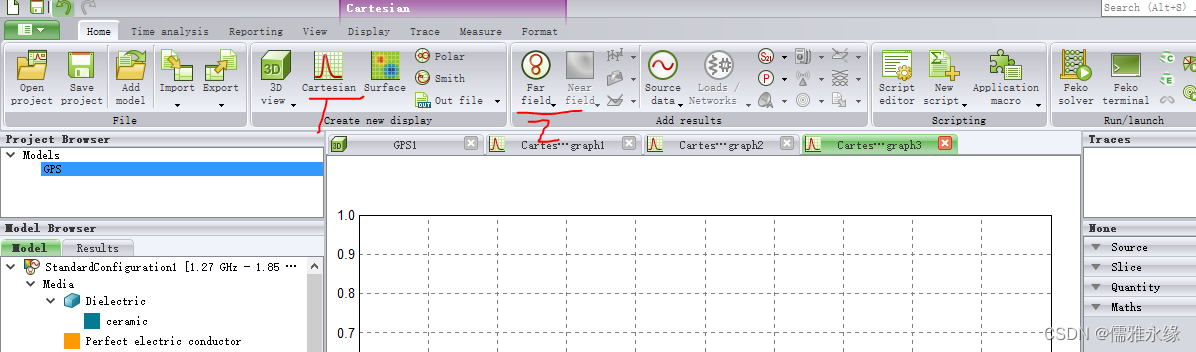

点击cartesian—far field，点击远场3D，会生成3D图，再在本图上添加一个3D结果，一个设置成LHC，一个设置成RHC，并选择dB显示，如图

以上是Feko仿真GPS微带天线的过程，总结记录一下。
这里是用的Feko2022版本，不同版本的设置过程可能不尽相同，结果可能会有偏差。
