Multisim——泰克示波器大概使用介绍

前言：这是本人摸索出来的大概使用方法，仅供参考

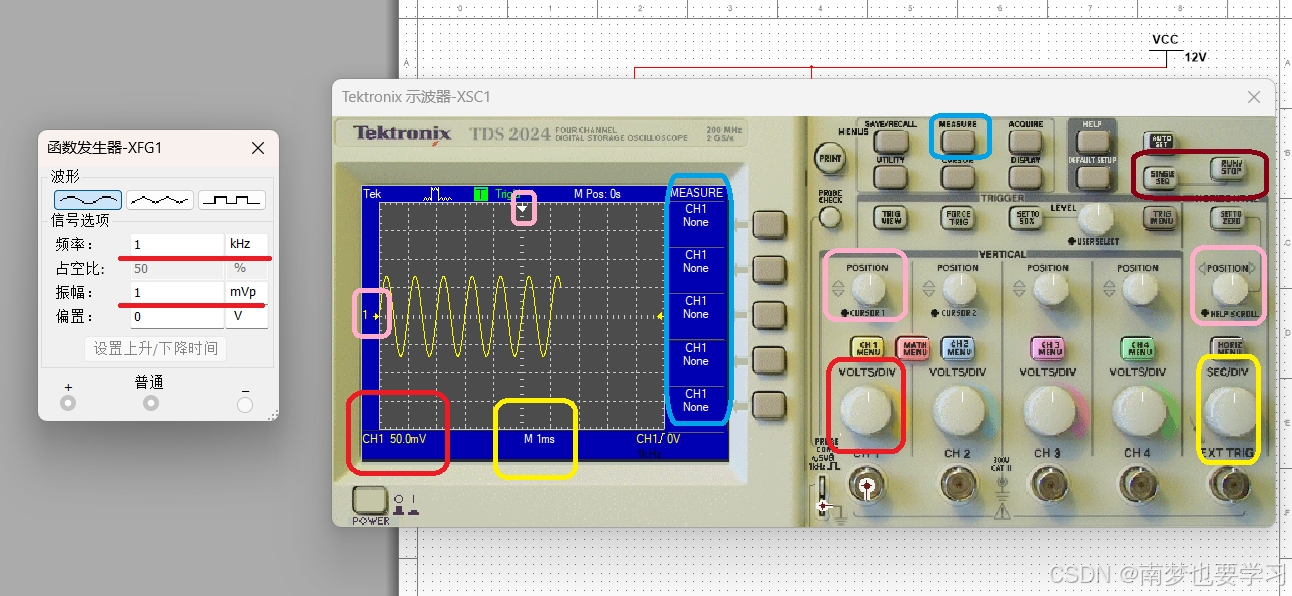

以上框出来的按键或者旋钮是我们主要需要掌握的
CH1，CH2，CH3，CH4分别是四个通道，每个通道都可以检测一个波，按下对应颜色通道上面那个颜色的按钮就是开启这个通道的意思。

红色：这个旋钮主要是用来调节幅值（左减右加），也就是振幅，振幅越高图中一个纵格代表的值就越大，你的波就会看起来很矮，看示波器屏幕左下角红色框框里面就是幅值的大小，我们这里函数发生器设置的振幅是1mvp,注意单位是mvp，一般我们使用旋钮调节赋值与函数发生器振幅相同，这样的波形不矮也不长，方便观察

黄色：这个旋钮则是用来调节周期的（左减右加），也就是一个横格代表的长度，周期越大一个横格代表的值就越大，可以影响你波形的胖和瘦，看示波器屏幕下面的黄色框框里面就是周期大小，我们函数发生器里面是1KHZ，也就是0.001s,也就是1ms,所以我们调节旋钮到周期为1ms波形就会长得比较好看，很好观察

褐色：这个是用来控制波形的暂停和开始的（这个说法不准确），应该叫截取当前波的这一帧，左边那个还不知道有啥用，但是按下能够使波停止并且使屏幕上显示整个波形，右边那个按下波就停在当前这一帧（波可能不完整），再次按下波就又开始动

粉色：这个两个旋钮是用来控制波的中心位置上下左右的移动，旋钮旁白标了上下的是上下移动，标左右的是左右移动，中心位置的判断可以看屏幕上粉色的箭头和那个1，就是波的中心位置

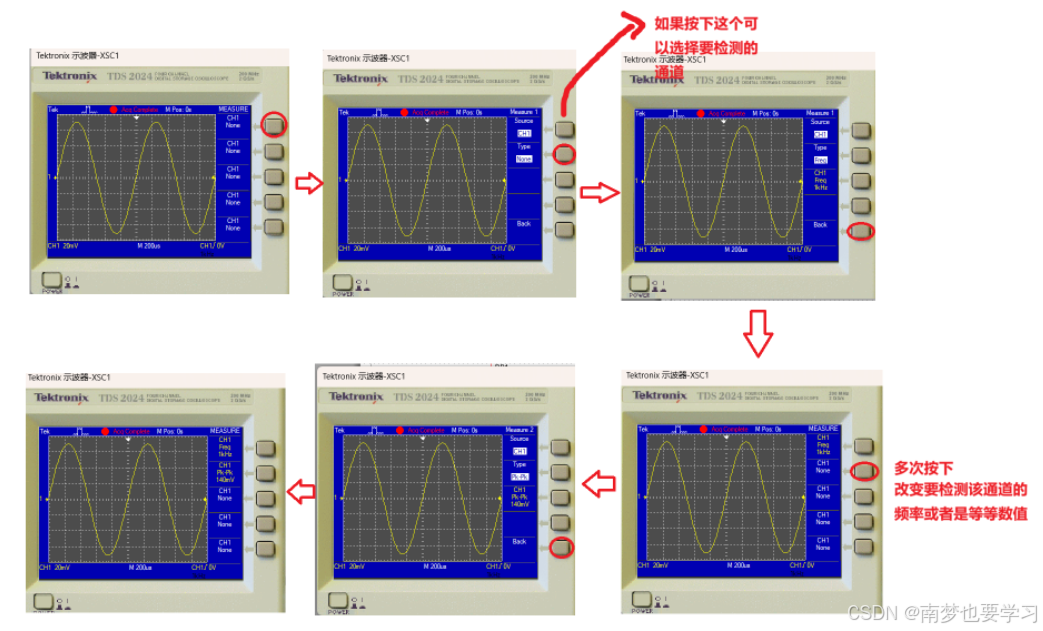

蓝色：这一部分看按钮英文就知道是测量的意思，按下之后就是屏幕上那个样子，上面显示measure，下面是四个CH1，按下按键可以测量，调试方法如下：
