USB TYPE C连接器新产品设计规范

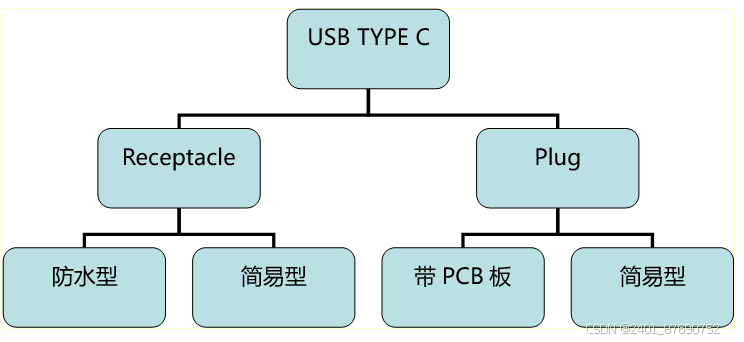

一、目的     该文件以现有产品设计和改善经验为基础，为USB TYPE C连接器新产品设计提供较成功的设计指导，从而避免发生设计失效，并缩短开发周期和节约开发成本； 二、 USB TYPE C 产品家族 三、USB TYPE C 主要功能参数 3.1电气性能 接触阻抗： 30mΩ max。 绝缘阻抗： DC500V，100MΩ。 耐电压：   在相邻端子之间及端子跟铁壳之间施加AC500V电压，持续一分钟。无击穿现象，漏电流小于1mA。 3.2环境性能 高温存储： 85±2℃,96H。实验后常温下放置1～2小时，接触阻抗在规格内。 低温存储： -40±3℃，96H。实验后常温下放置1～2小时，接触阻抗在规格内。 恒温恒湿： 55±2℃，93±2%RH，96H。实验后常温下放置1～2小时，产品无变形，氧化现象，接触阻抗，绝缘阻抗，耐电压等在规格内。 温度冲击： -55±2℃～85±2℃，保持时间30分钟，转换时间5分钟，5个循环。实验后常温下放置1～2小时，接触阻抗在规格内。 盐雾： NaCl浓度5±1%，PH值6.5～7.2，温度35±2℃，时间48小时。实验后用清水冲洗干净，常温下放置1～2小时，端子表面无氧化腐蚀现象，接触阻抗在规格内。 可焊性： 把端子焊脚浸入245±5℃锡炉中5±0.5s，沾锡面积95%以上。 耐焊热性：手工焊接，温度350±10℃,5s，产品无损伤变形。 回流焊，峰值温度250℃，150～200℃预热90～120s，230℃以上30～60s。空过炉两次，产品无变形，平面度在0.10mm以内。   3.3机械性能 振动：全振幅1.50mm，扫频10～55～10Hz/min，X，Y，Z每轴2小时，共6小时。瞬断不超过1μｓ, 本体无损伤，接触阻抗在规格内。 冲击：加速度490m/s2，持续时间11ms，每个方向3次，共18次。瞬断不超过1μｓ,本体无损伤，接触阻抗在规格内。
