电力设备类——如何使用YOLOv8模型对配网缺陷检数据集进行训练、评估和可视化 这个配网销钉缺失检测图像数据集 配网缺陷检测图像数据集 配网缺陷
文章目录
配网缺陷检测图像数据集，螺栓销钉缺失

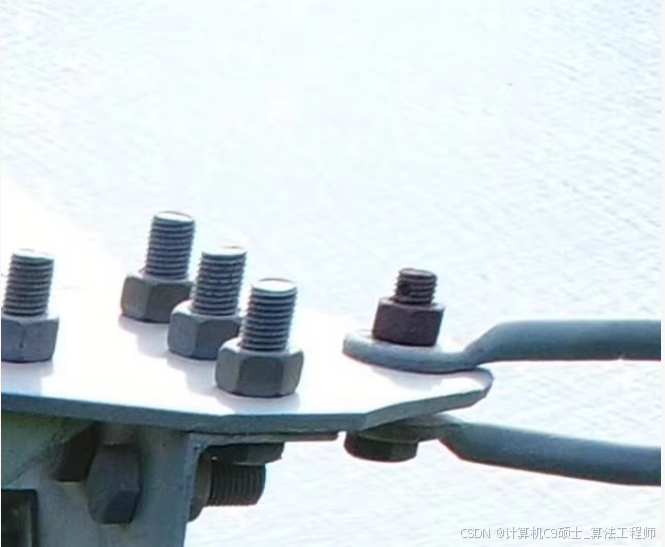

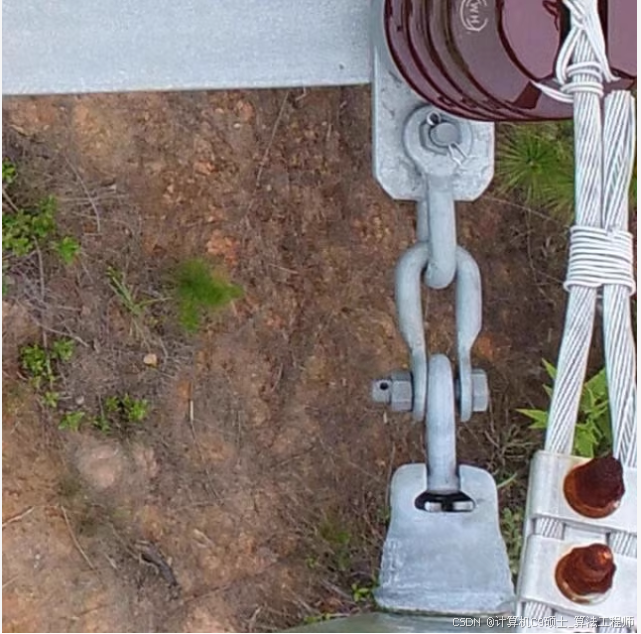

1.配网销钉缺失检测图像数据集（1200多张，voc，销钉缺失）

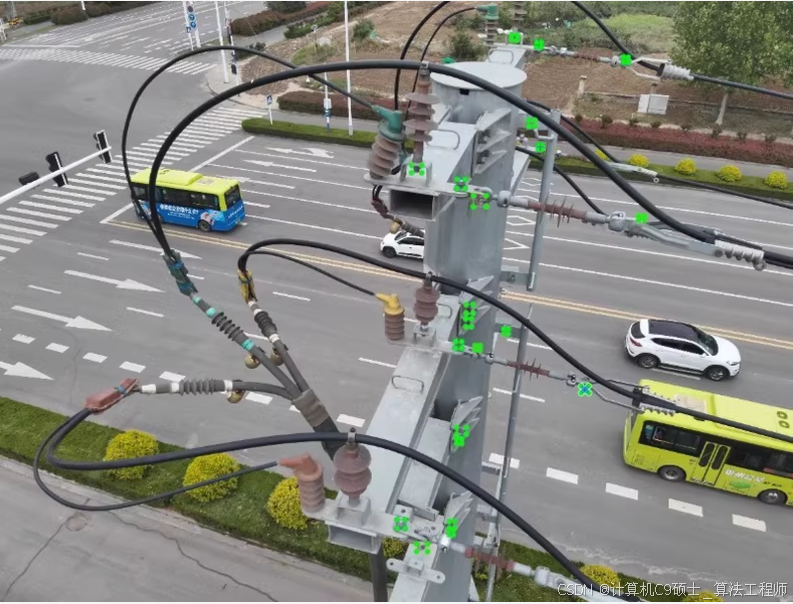

2.配网缺陷检测图像数据集（3000多张，voc，销钉缺失与绑扎不规范缺陷
）
针对配网缺陷检测图像数据集，特别是螺栓销钉缺失和绑扎不规范缺陷的检测，我们可以使用YOLOv8模型进行训练和评估。你提到的数据集包含两种类型的图像数据：
- 配网销钉缺失检测图像数据集：大约1200张图像，VOC格式标注。
- 配网缺陷检测图像数据集：大约3000张图像，VOC格式标注，包含销钉缺失和绑扎不规范缺陷。
1. 环境准备
首先，确保你已经安装了必要的库和工具。你可以使用以下命令安装所需的库：
pip install torch torchvision
pip install numpy
pip install pandas
pip install matplotlib
pip install opencv-python
pip install pyyaml
pip install ultralytics
2. 数据集准备
假设你的数据集目录结构如下：
power_grid_defects_dataset/
├── images/
│ ├── train/
│ ├── val/
│ └── test/
├── labels/
│ ├── train/
│ ├── val/
│ └── test/
└── power_grid_defects.yaml
每个图像文件和对应的标签文件都以相同的文件名命名，例如 0001.jpg 和 0001.xml（对于VOC格式）。
3. VOC到YOLO格式转换
由于YOLOv8模型直接支持YOLO格式的标注，我们需要将VOC格式的标注转换为YOLO格式。可以使用以下Python脚本来完成这个转换：
import xml.etree.ElementTree as ET
import os
def convert_voc_to_yolo(voc_dir, yolo_dir, class_names):
if not os.path.exists(yolo_dir):
os.makedirs(yolo_dir)
for filename in os.listdir(voc_dir):
if not filename.endswith('.xml'):
continue
xml_path = os.path.join(voc_dir, filename)
yolo_path = os.path.join(yolo_dir, filename.replace('.xml', '.txt'))
tree = ET.parse(xml_path)
root = tree.getroot()
image_width = int(root.find('size/width').text)
image_height = int(root.find('size/height').text)
with open(yolo_path, 'w') as f:
for obj in root.findall('object'):
class_name = obj.find('name').text
if class_name not in class_names:
continue
class_id = class_names.index(class_name)
bbox = obj.find('bndbox')
xmin = int(bbox.find('xmin').text)
ymin = int(bbox.find('ymin').text)
xmax = int(bbox.find('xmax').text)
ymax = int(bbox.find('ymax').text)
# Convert to YOLO format (center_x, center_y, width, height) and normalize
center_x = (xmin + xmax) / 2.0 / image_width
center_y = (ymin + ymax) / 2.0 / image_height
width = (xmax - xmin) / image_width
height = (ymax - ymin) / image_height
f.write(f"{class_id} {center_x:.6f} {center_y:.6f} {width:.6f} {height:.6f}\n")
# 定义类别名称
class_names = ['Missing Pin', 'Improper Binding']
# 转换训练集、验证集和测试集
convert_voc_to_yolo('power_grid_defects_dataset/labels/train', 'power_grid_defects_dataset/labels_yolo/train', class_names)
convert_voc_to_yolo('power_grid_defects_dataset/labels/val', 'power_grid_defects_dataset/labels_yolo/val', class_names)
convert_voc_to_yolo('power_grid_defects_dataset/labels/test', 'power_grid_defects_dataset/labels_yolo/test', class_names)
4. 创建数据集配置文件
创建一个 power_grid_defects.yaml 文件，内容如下：
train: ../power_grid_defects_dataset/images/train
val: ../power_grid_defects_dataset/images/val
test: ../power_grid_defects_dataset/images/test
nc: 2
names: ['Missing Pin', 'Improper Binding']
5. 安装YOLOv8
克隆YOLOv8仓库并安装依赖项：
git clone https://github.com/ultralytics/ultralytics
cd ultralytics
pip install -e .
6. 训练模型
使用YOLOv8的训练脚本进行训练。确保你已经在 power_grid_defects.yaml 中指定了正确的路径。
yolo task=detect mode=train model=yolov8n.yaml data=power_grid_defects.yaml epochs=100 imgsz=640 batch=16
epochs=100：设置训练轮数。imgsz=640：设置输入图像大小。batch=16：设置批量大小。根据你的GPU内存大小调整这个值。
7. 评估模型
训练完成后，可以使用YOLOv8的评估脚本来评估模型在验证集上的性能。
yolo task=detect mode=val model=runs/detect/train/weights/best.pt data=power_grid_defects.yaml
8. 测试模型
为了评估模型在测试集上的性能，可以使用以下命令：
yolo task=detect mode=test model=runs/detect/train/weights/best.pt data=power_grid_defects.yaml
9. 可视化预测结果
使用以下Python代码来可视化模型的预测结果。
import torch
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 加载模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='runs/detect/train/weights/best.pt')
# 读取图像
image_path = 'power_grid_defects_dataset/images/test/0001.jpg'
image = cv2.imread(image_path)
image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
# 进行预测
results = model(image)
# 绘制预测结果
results.print()
results.show()
10. 模型优化
为了进一步优化模型，可以尝试以下方法：
- 调整超参数：使用不同的学习率、批量大小、权重衰减等。
- 使用预训练模型：使用预训练的YOLOv8模型作为初始化权重。
- 增加数据量：通过数据增强或收集更多数据来增加训练集的多样性。
- 模型融合：使用多个模型进行集成学习，提高预测的准确性。
- 更复杂的网络结构：尝试使用更大的YOLOv8模型，如
yolov8s,yolov8m,yolov8l,yolov8x。 - 数据增强：使用数据增强技术，如旋转、缩放、翻转等，以增加模型的鲁棒性。
- 类别平衡：如果某些类别的样本数量不平衡，可以使用类别平衡技术，如过采样或欠采样。
11. 数据增强
使用 albumentations 库进行数据增强，以提高模型的泛化能力。
import albumentations as A
from albumentations.pytorch import ToTensorV2
transform = A.Compose([
A.Resize(640, 640), # 根据需要调整尺寸
A.Rotate(limit=35, p=1.0),
A.HorizontalFlip(p=0.5),
A.VerticalFlip(p=0.5),
A.Normalize(
mean=[0.0, 0.0, 0.0],
std=[1.0, 1.0, 1.0],
max_pixel_value=255.0,
),
ToTensorV2(),
])
12. 自定义数据加载器
创建自定义的数据加载器来读取图像和标签。
import os
import cv2
import numpy as np
from torch.utils.data import Dataset, DataLoader
class PowerGridDefectDataset(Dataset):
def __init__(self, image_dir, label_dir, transform=None):
self.image_dir = image_dir
self.label_dir = label_dir
self.transform = transform
self.images = os.listdir(image_dir)
def __len__(self):
return len(self.images)
def __getitem__(self, idx):
img_path = os.path.join(self.image_dir, self.images[idx])
label_path = os.path.join(self.label_dir, self.images[idx].replace('.jpg', '.txt'))
image = cv2.imread(img_path)
image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
with open(label_path, 'r') as f:
labels = [list(map(float, line.strip().split())) for line in f.readlines()]
if self.transform is not None:
transformed = self.transform(image=image, bboxes=labels)
image = transformed['image']
labels = transformed['bboxes']
return image, labels
13. 训练代码
import torch
import torch.nn as nn
import torch.optim as optim
from torch.utils.tensorboard import SummaryWriter
# 超参数
batch_size = 16
num_epochs = 50
learning_rate = 0.001
# 数据加载器
train_dataset = PowerGridDefectDataset(train_image_dir, train_label_dir, transform=transform)
val_dataset = PowerGridDefectDataset(val_image_dir, val_label_dir, transform=transform)
train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True, num_workers=4)
val_loader = DataLoader(val_dataset, batch_size=batch_size, shuffle=False, num_workers=4)
# 模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='yolov8n.yaml')
model.to(device)
# 损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=learning_rate)
# TensorBoard
writer = SummaryWriter('runs/power_grid_defects_detection')
# 训练循环
for epoch in range(num_epochs):
model.train()
running_loss = 0.0
for i, (images, labels) in enumerate(train_loader):
images = images.to(device)
labels = labels.to(device)
optimizer.zero_grad()
outputs = model(images)
loss = criterion(outputs, labels)
loss.backward()
optimizer.step()
running_loss += loss.item()
avg_train_loss = running_loss / len(train_loader)
writer.add_scalar('Training Loss', avg_train_loss, epoch)
# 验证
model.eval()
with torch.no_grad():
running_val_loss = 0.0
for images, labels in val_loader:
images = images.to(device)
labels = labels.to(device)
outputs = model(images)
loss = criterion(outputs, labels)
running_val_loss += loss.item()
avg_val_loss = running_val_loss / len(val_loader)
writer.add_scalar('Validation Loss', avg_val_loss, epoch)
print(f'Epoch [{epoch+1}/{num_epochs}], Train Loss: {avg_train_loss:.4f}, Val Loss: {avg_val_loss:.4f}')
# 保存模型
torch.save(model.state_dict(), 'yolov8_power_grid_defects.pth')
14. 总结
通过以上步骤，你可以成功地使用YOLOv8模型对配网缺陷检测的数据集进行训练、评估和可视化。如果你有任何问题或需要进一步的帮助，请随时告诉我。希望这些信息对你有帮助！
15. 额外建议
- 多尺度训练：由于数据集中的图像可能具有不同的分辨率和视角，可以考虑使用多尺度训练来提高模型的鲁棒性。
- 迁移学习：如果数据集中的某些类别与现有公开数据集中的类别相似，可以考虑使用这些公开数据集进行预训练，然后再在你的数据集上进行微调。
- 模型压缩：如果最终模型需要部署到资源受限的设备上，可以考虑使用模型压缩技术，如剪枝、量化等，来减小模型的大小和计算需求。
