使用RCWL-0516微波传感器检测运动信号，Arduion ide

已于 2024-11-08 08:20:49 修改
阅读量499 收藏
点赞数 3
文章标签： ide
于 2024-11-06 23:32:10 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2401_88545435/article/details/143581741
版权

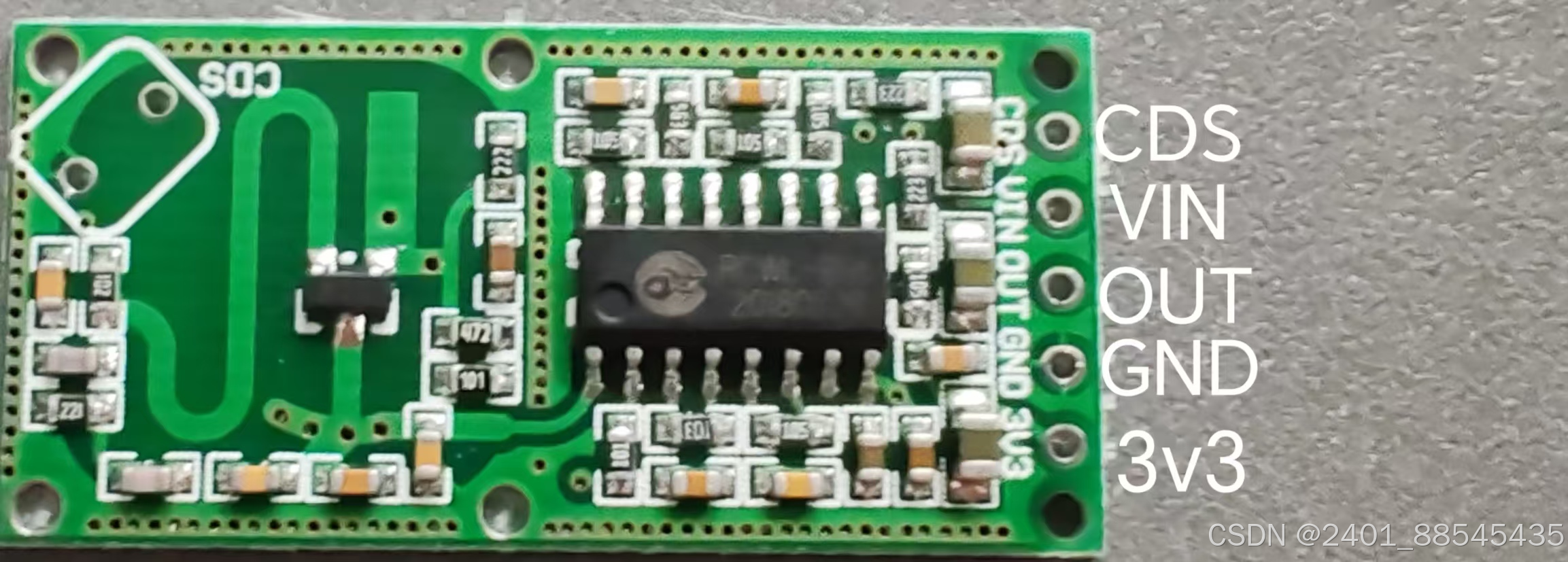

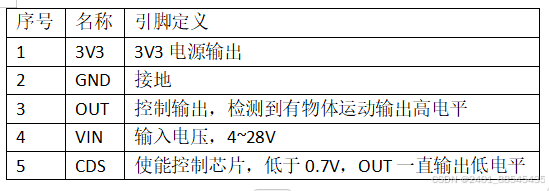

介绍RCWL-0516微波雷达传感器的五个引脚
在这里插入图片描述
在这里插入图片描述

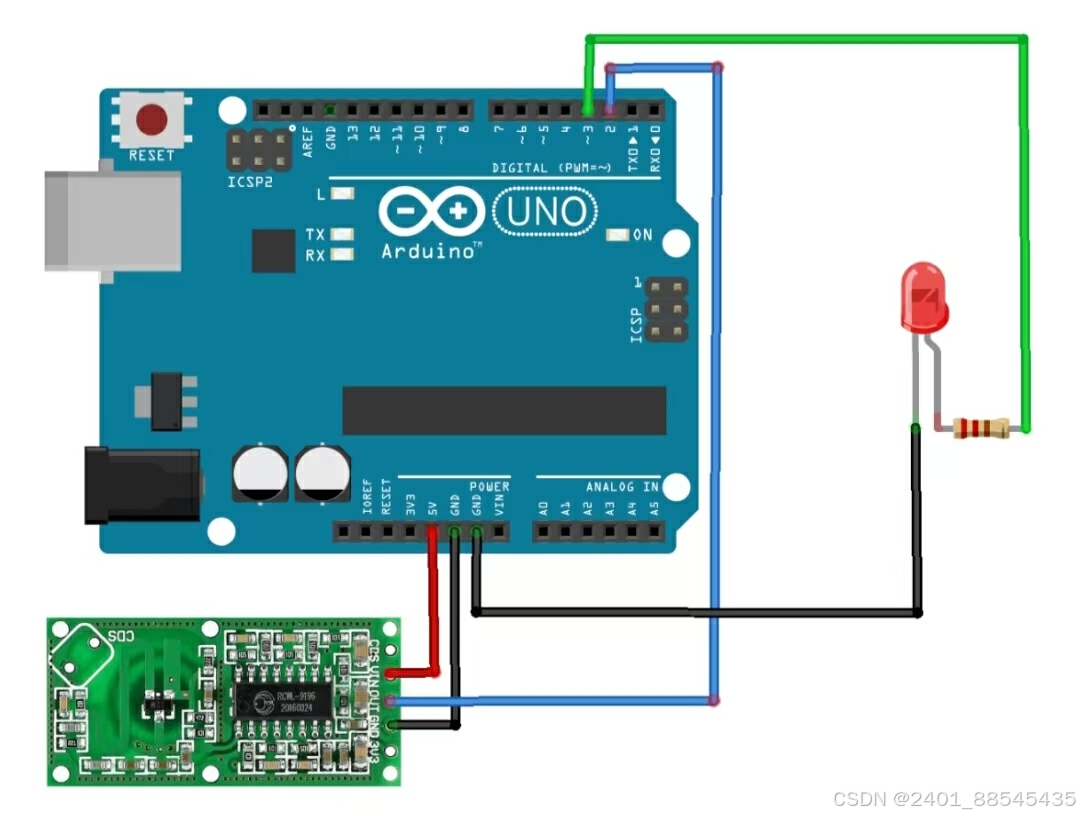

RCWL-0516与uno接线
在这里插入图片描述
使用杜邦线
VIN接电源5V
GND接GND
OUT接数字8（可选，与代码对应即可）

LED接电阻
LED负极接GND
另一端接数字端13（可选，与代码对应）

将Uno与电脑连接，编写Arduion ide代码

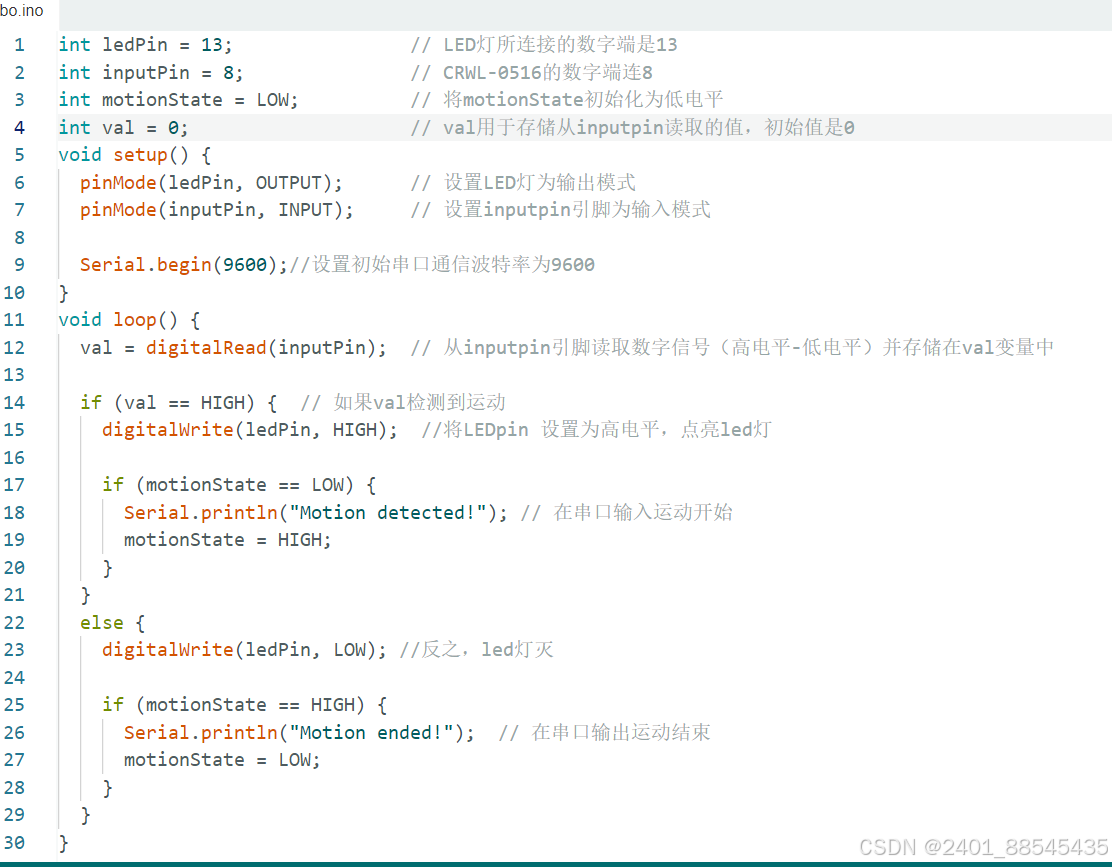

完整代码如下
在这里插入图片描述
编译上传

调试
反复远离靠近传感器，观察LED灯亮灯灭的情况。
