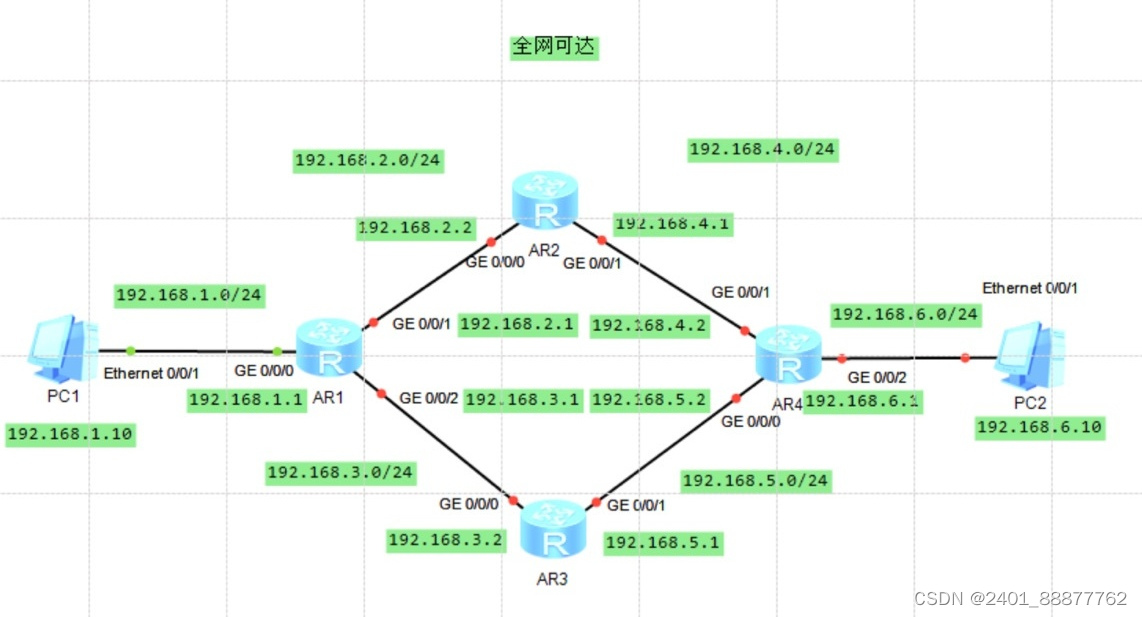

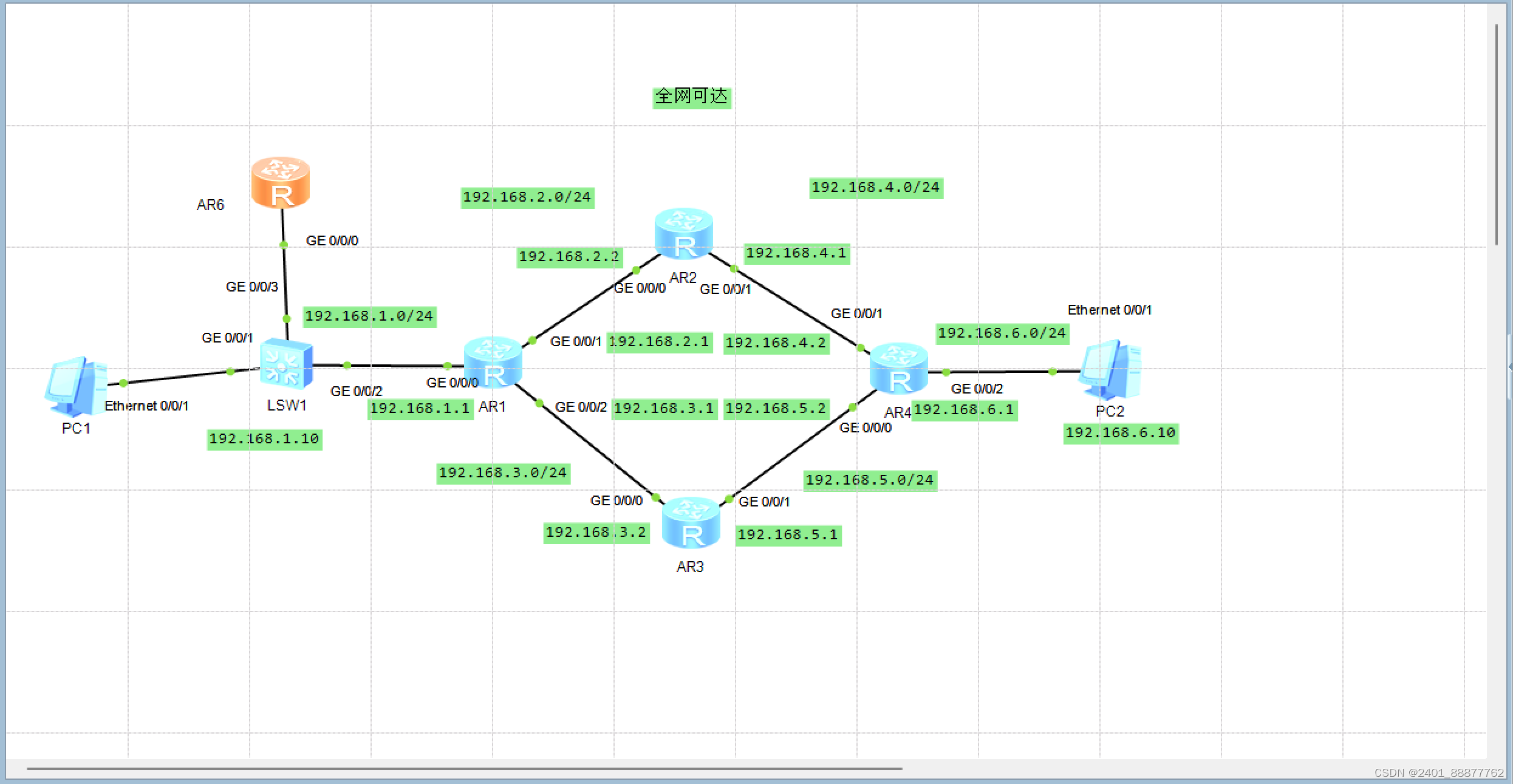

实现全网可达需要完成以下三步

一、先实现R1—R4接口处对于IP地址的配置

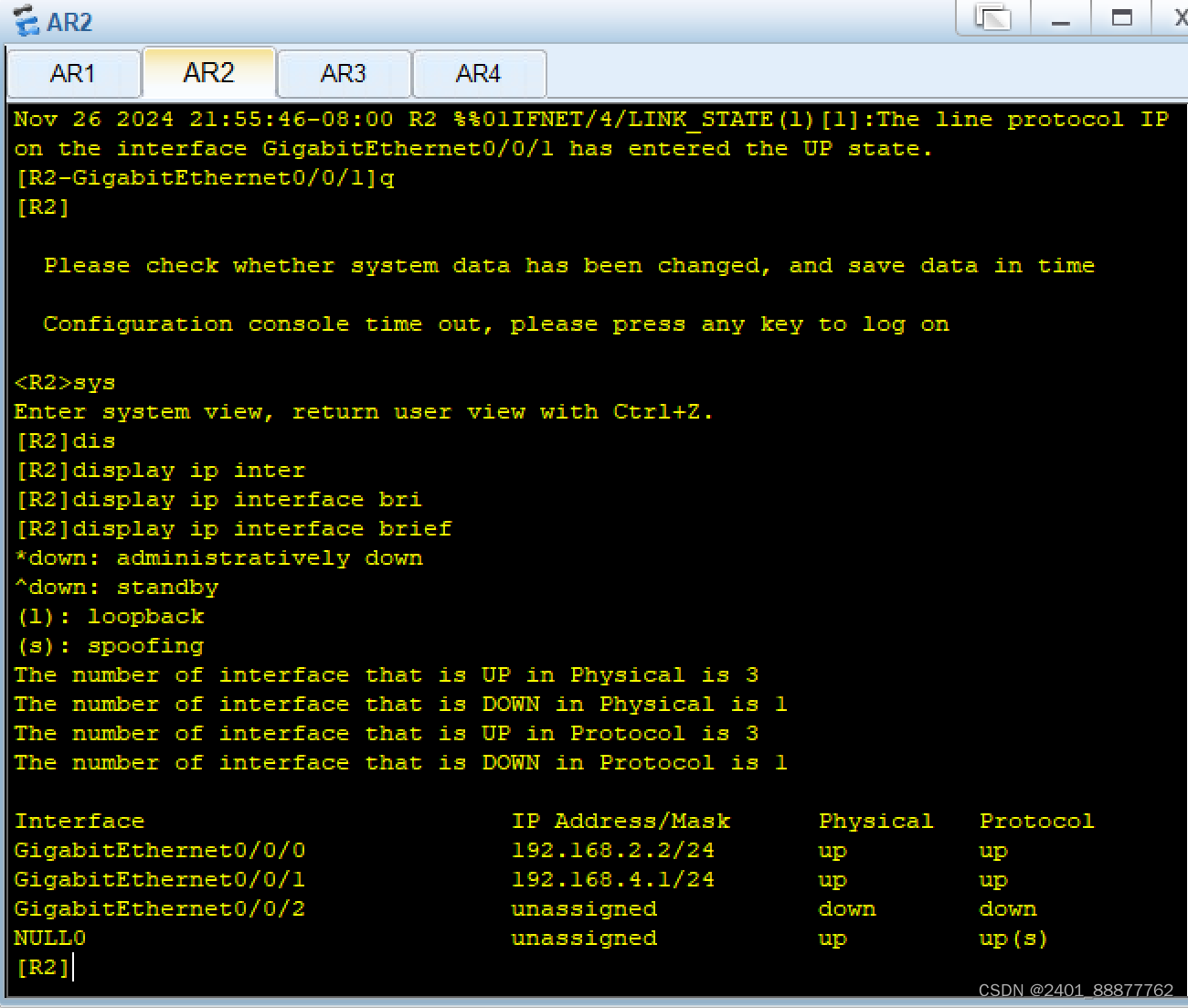

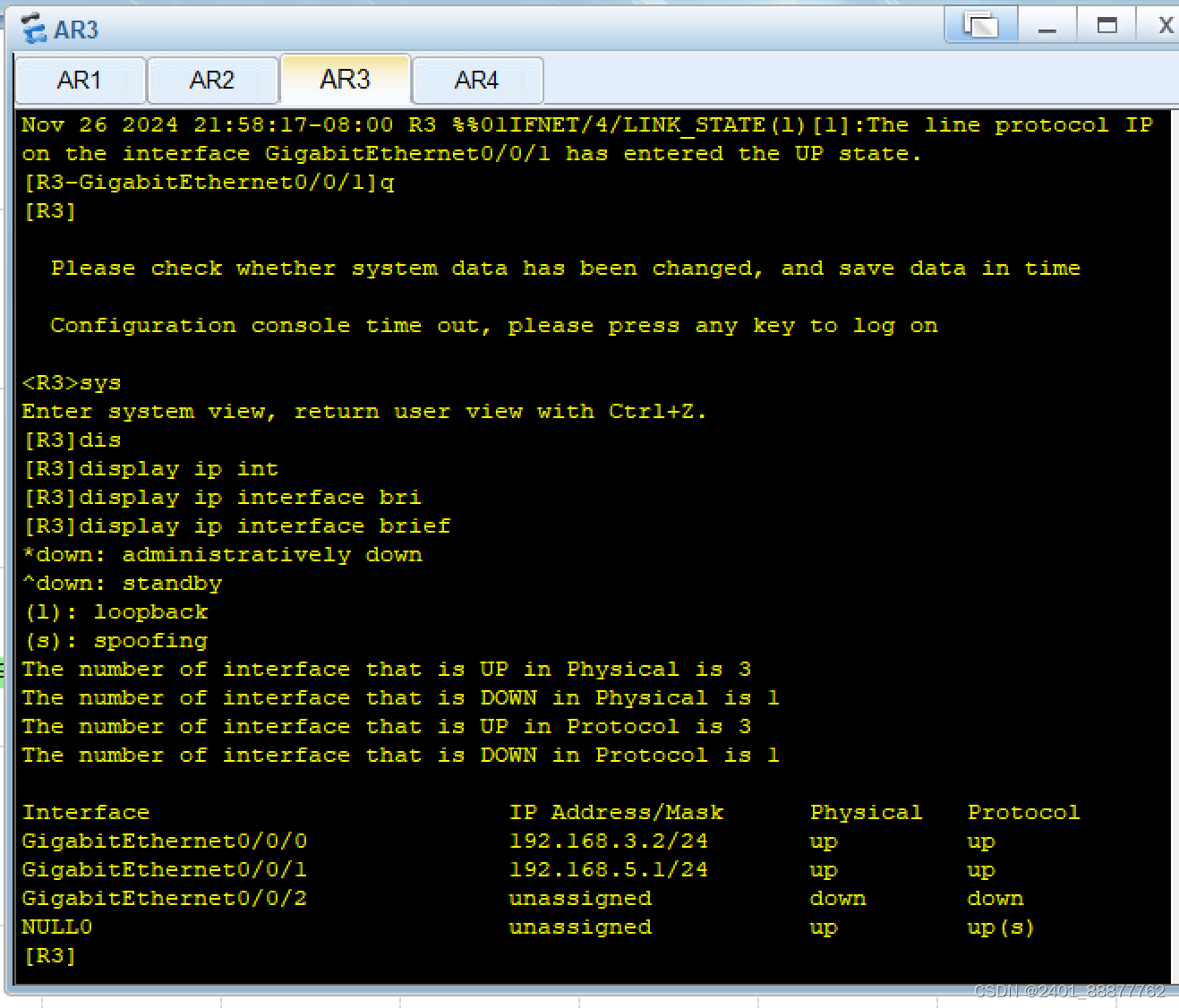

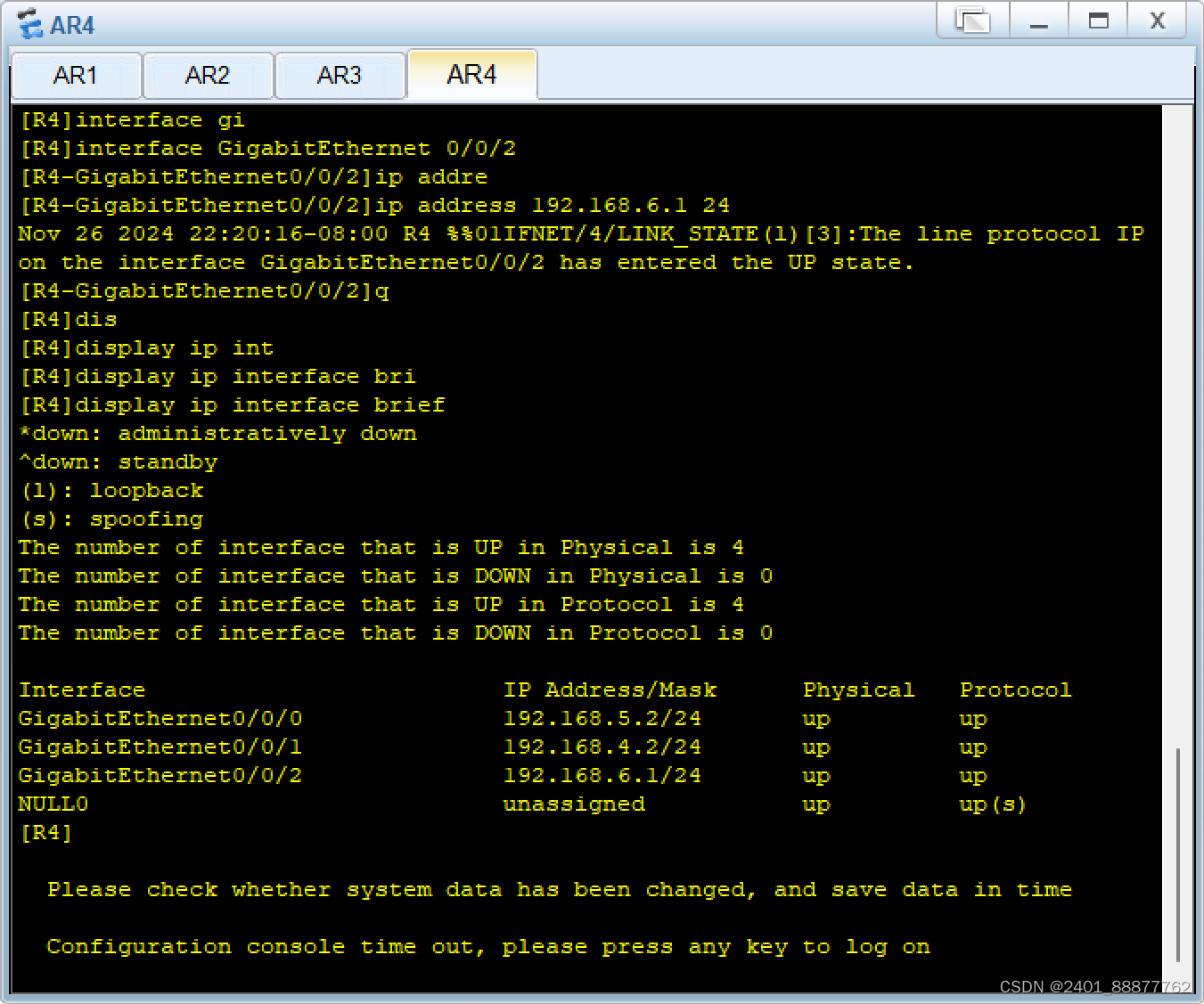

二、配置完成之后查看R1—R4的路由表

三、检验是否实现全网可达

以下是具体操作：

一、实现R1—R4接口处对于IP地址的配置

1.先由用户视图进入系统视图

<Huawei>system-view

2.进入系统视图之后给R1—R4四个路由器分别命名

[Huawei]sysname R1

3.进入相应的端口号

[R1]interface GigabitEthernet 0/0/0

4.配置相应的IP地址

[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24

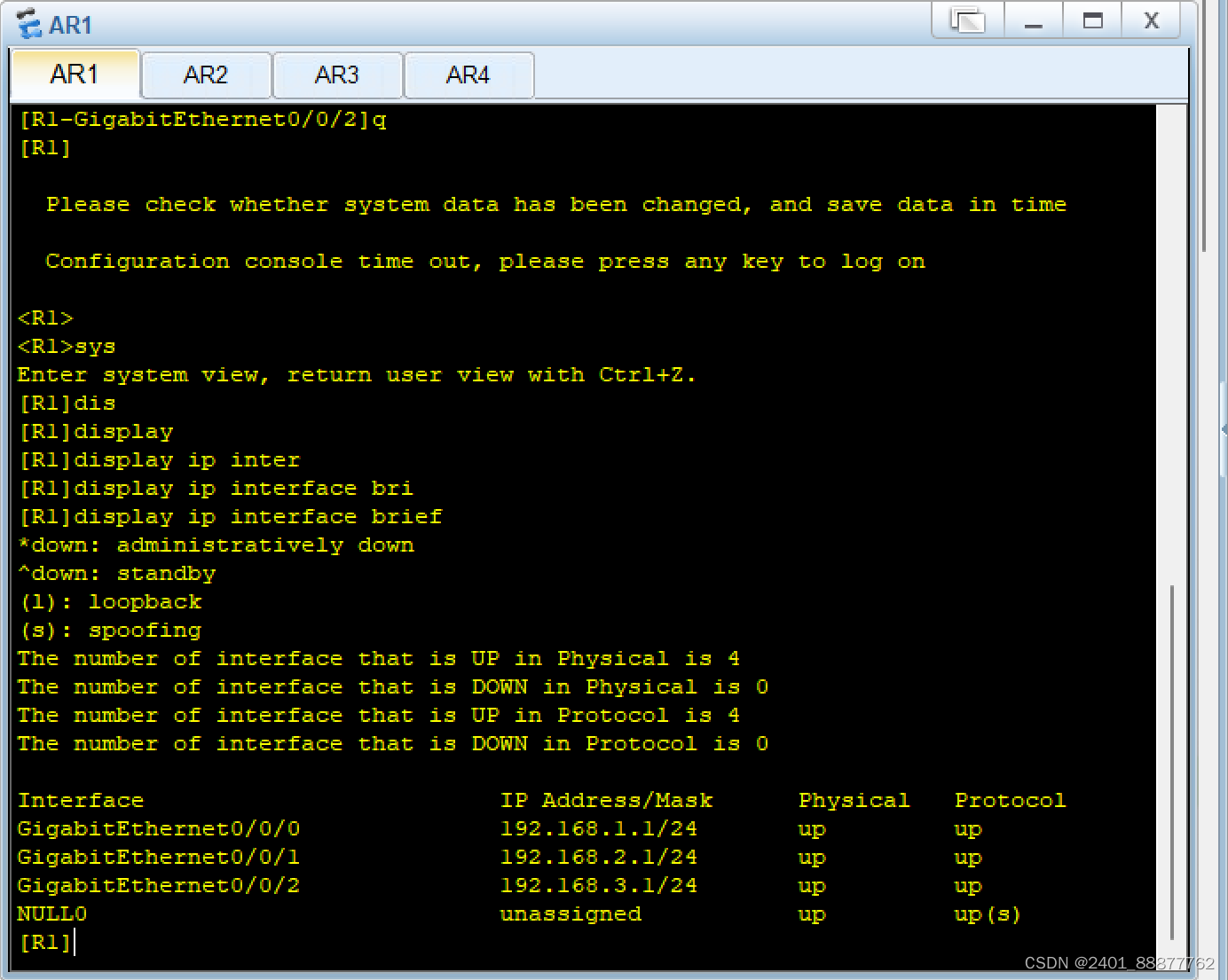

R1的IP地址配置的结果





 二、查看R1—R4的路由表

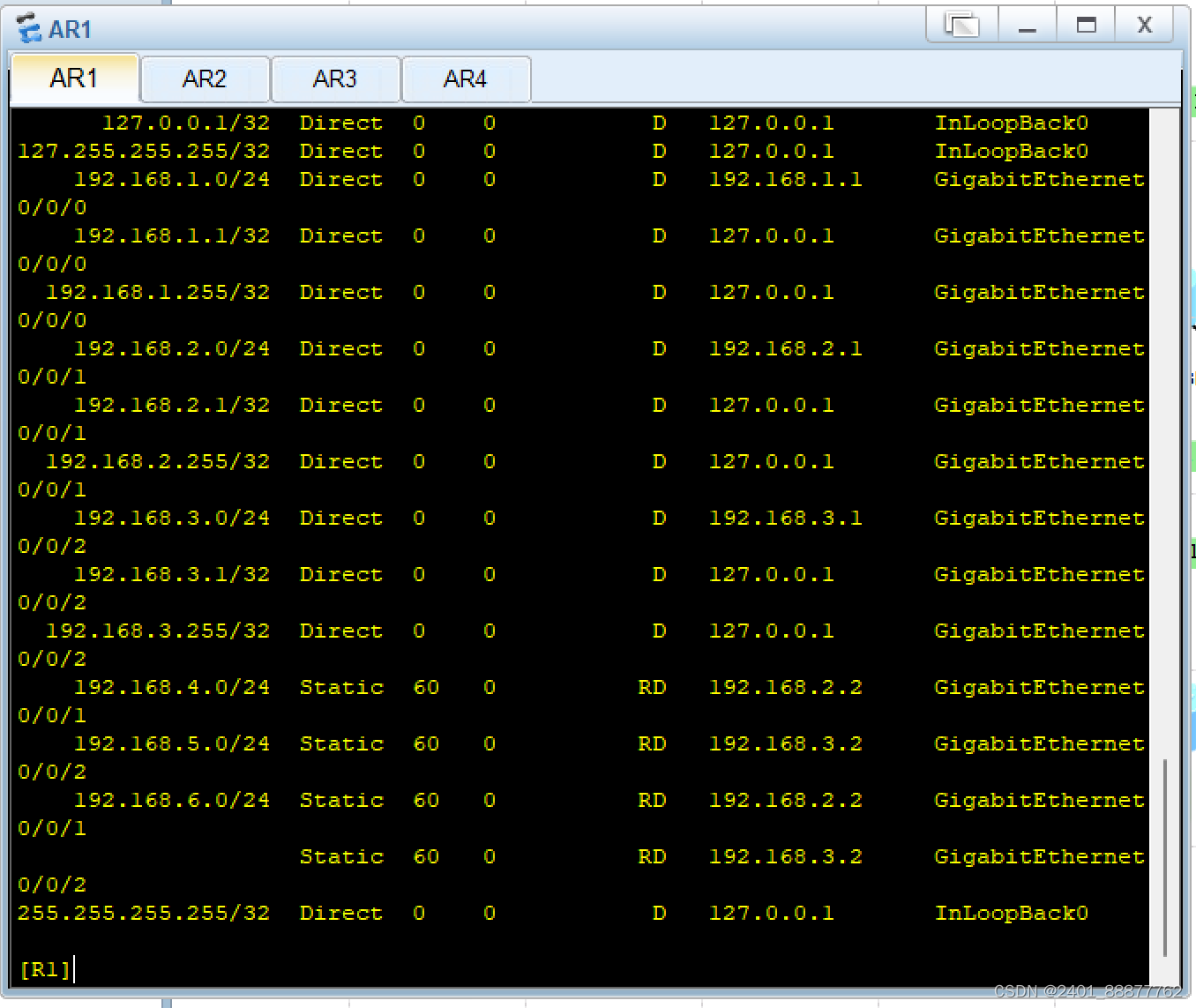

R1路由条目
[R1]ip route-static 192.168.4.0 24 192.168.2.2
[R1]ip route-static 192.168.5.0 24 192.168.3.2
[R1]ip route-static 192.168.6.0 24 192.168.3.2
[R1]ip route-static 192.168.6.0 24 192.168.2.2



 R2路由条目
[R2]ip route-static 192.168.1.0 24 192.168.2.1
[R2]ip route-static 192.168.3.0 24 192.168.2.1
[R2]ip route-static 192.168.5.0 24 192.168.4.2
[R2]ip route-static 192.168.6.0 24 192.168.4.2

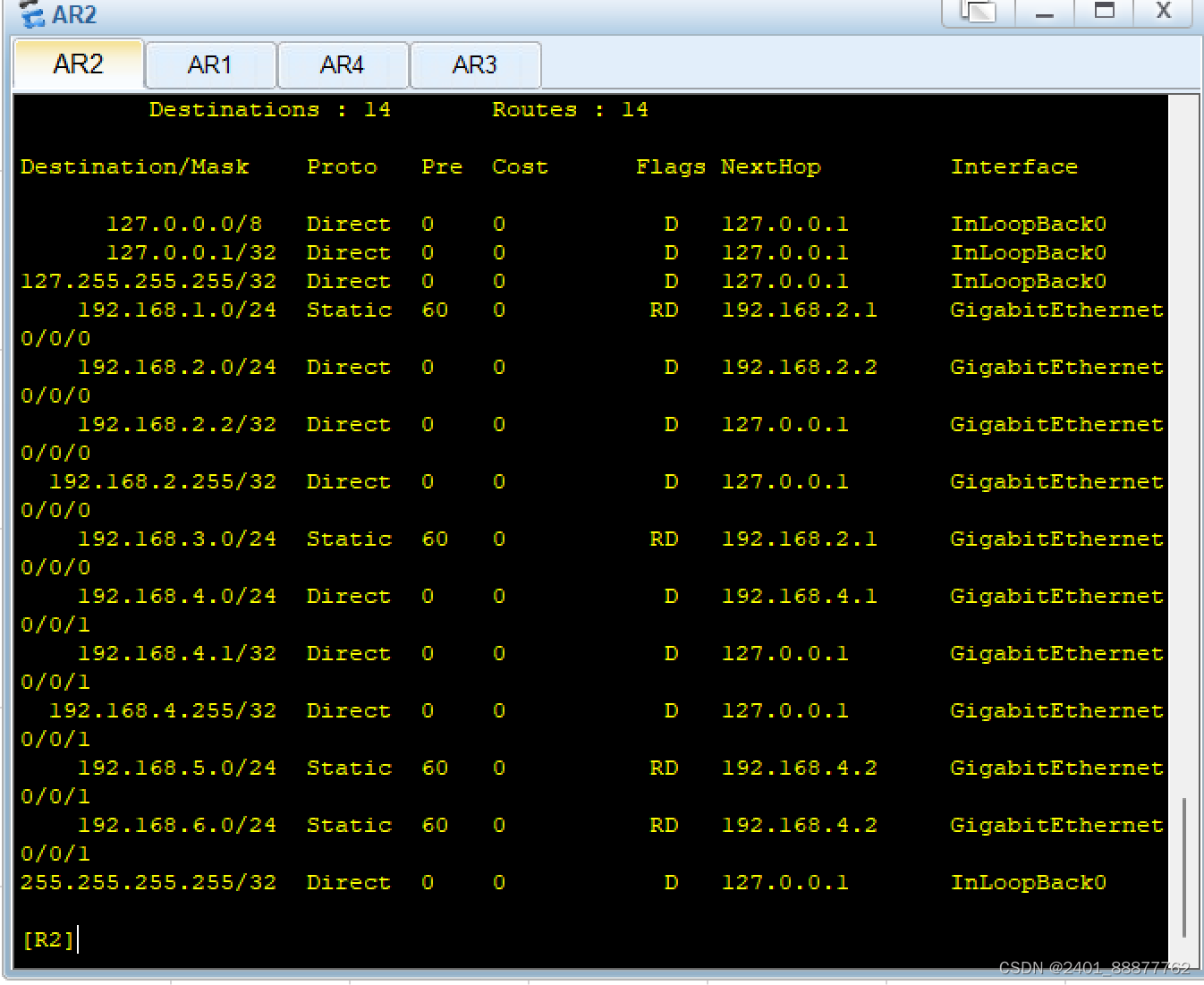

R2对应的路由表


 R3路由条目
[R3]ip route-static 192.168.1.0 24 192.168.3.1
[R3]ip route-static 192.168.2.0 24 192.168.3.1
[R3]ip route-static 192.168.4.0 24 192.168.5.2
[R3]ip route-static 192.168.6.0 24 192.168.5.2

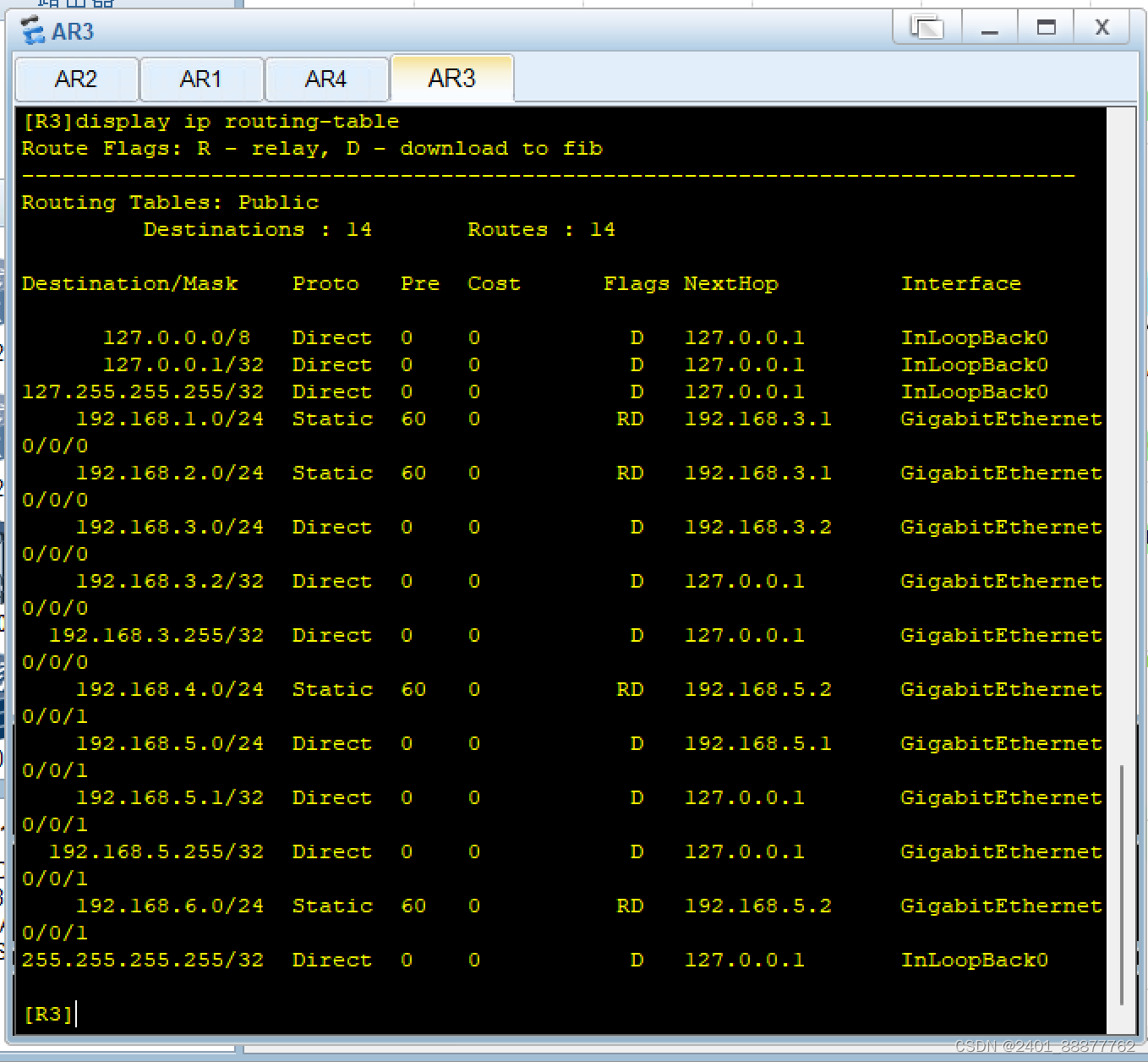

R3对应的路由表


R4路由条目
[R4]ip route-static 192.168.1.0 24 192.168.4.1
[R4]ip route-static 192.168.1.0 24 192.168.5.1
[R4]ip route-static 192.168.2.0 24 192.168.4.1
[R4]ip route-static 192.168.3.0 24 192.168.5.1

 R4对应的路由表


 三、检验是否实现全网可达

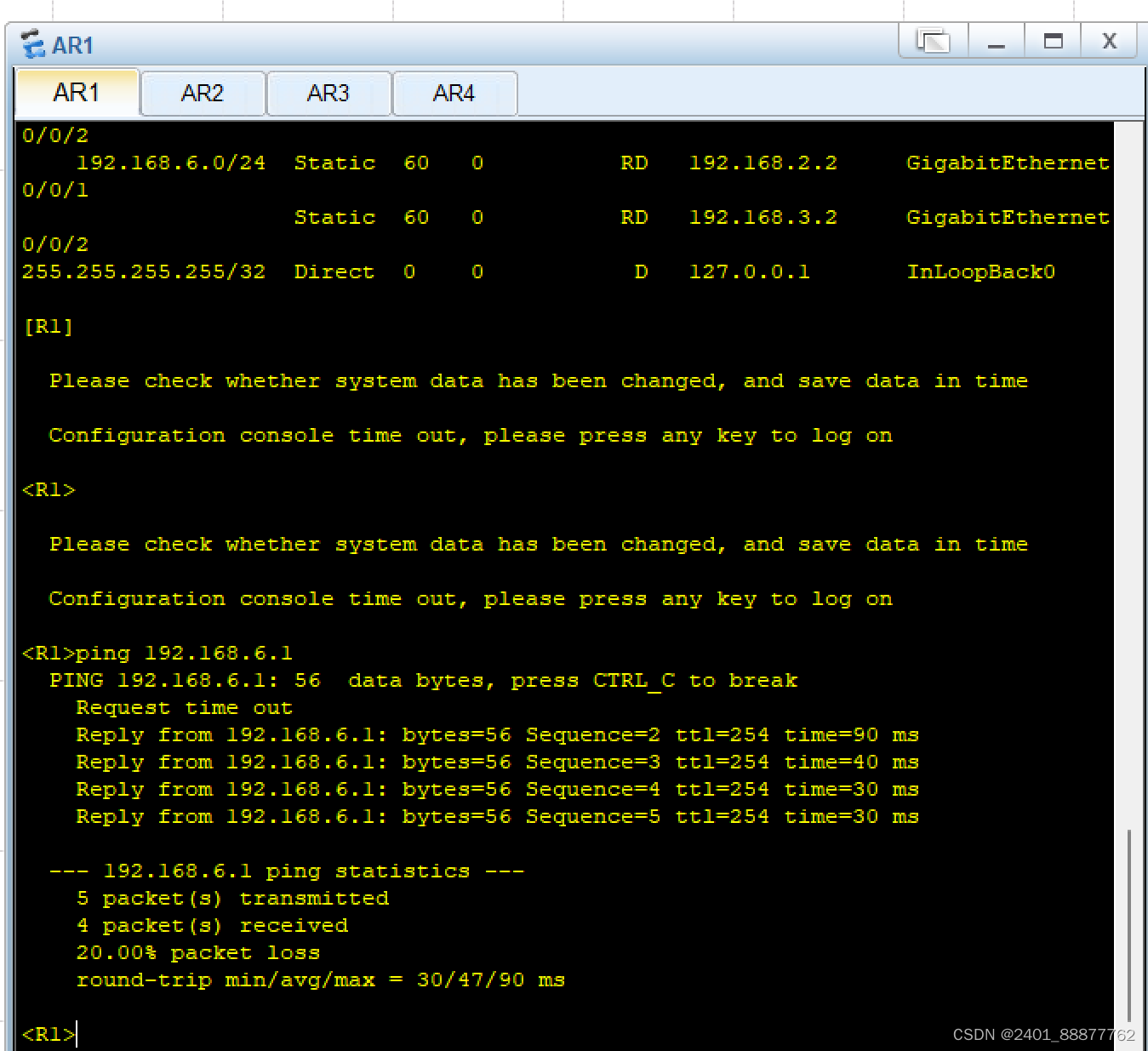

在用户视图之下ping一下R1看是否可以ping通，以此实现全网可达

<R1>ping192.168.6.1




附加1：让PC1和PC2通过DHCP分配地址

1.进入系统视图启动DHCP功能

[R1]dhcp enable

2.创建IP地址池并取名为hahaha

[R1]ip pool hahaha

3.配置IP地址池

（1）填写网段

[R1-ip-pool-hahaha]network 192.168.1.0 mask 24

（2）填写网关

[R1-ip-pool-hahaha]gateway-list 192.168.1.1

（3）寻找dns服务器进行查询

[R1-ip-pool-hahaha]dns-list 8.8.8.8

（4）进入接口视图将网关关联起来

[R1-GigabitEthernet0/0/0]dhcp select global

4.最后打开DHCP配置并在命令行中进行检验

PC〉ipconfig

PC1的检验结果

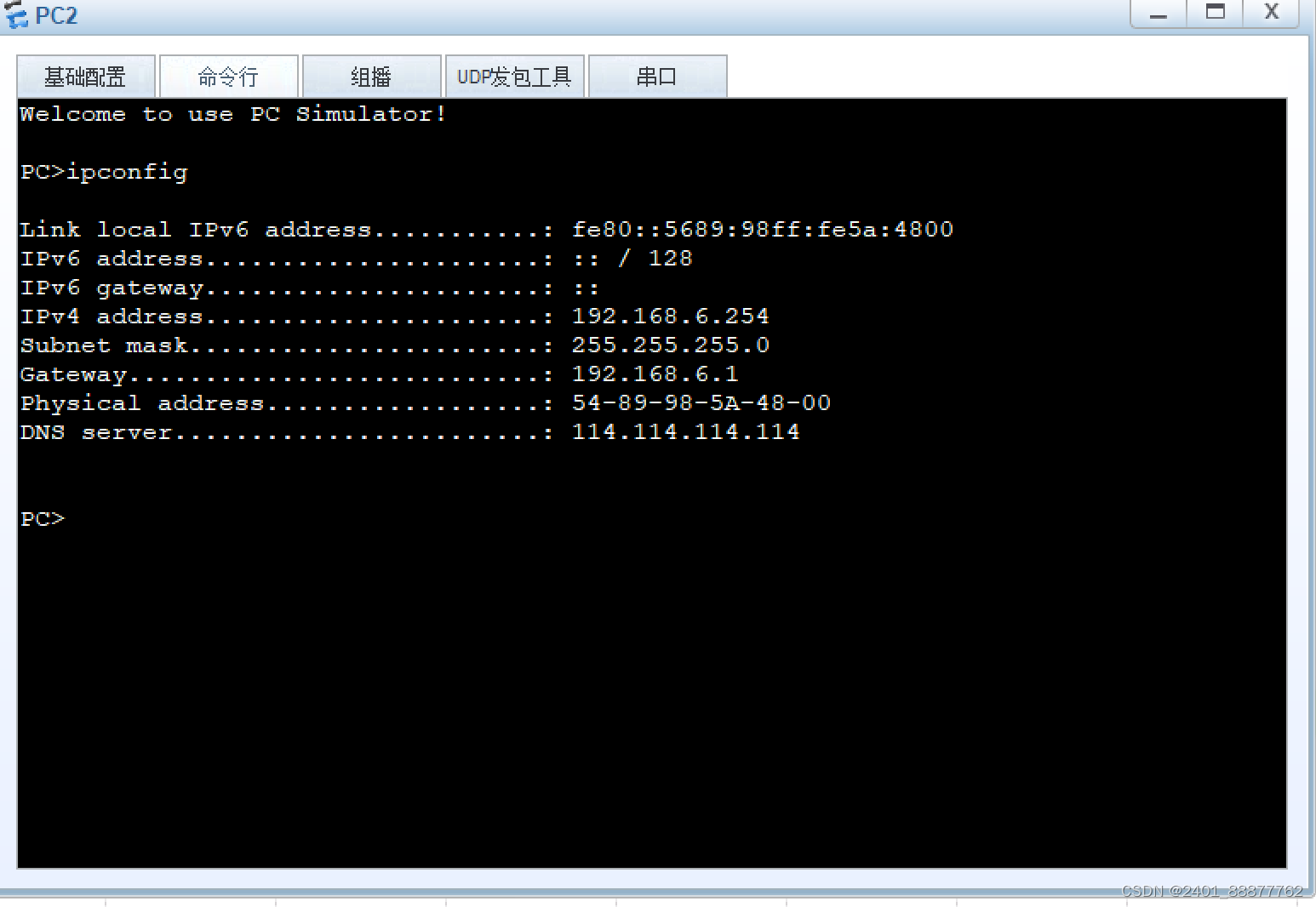

 PC2的检验结果

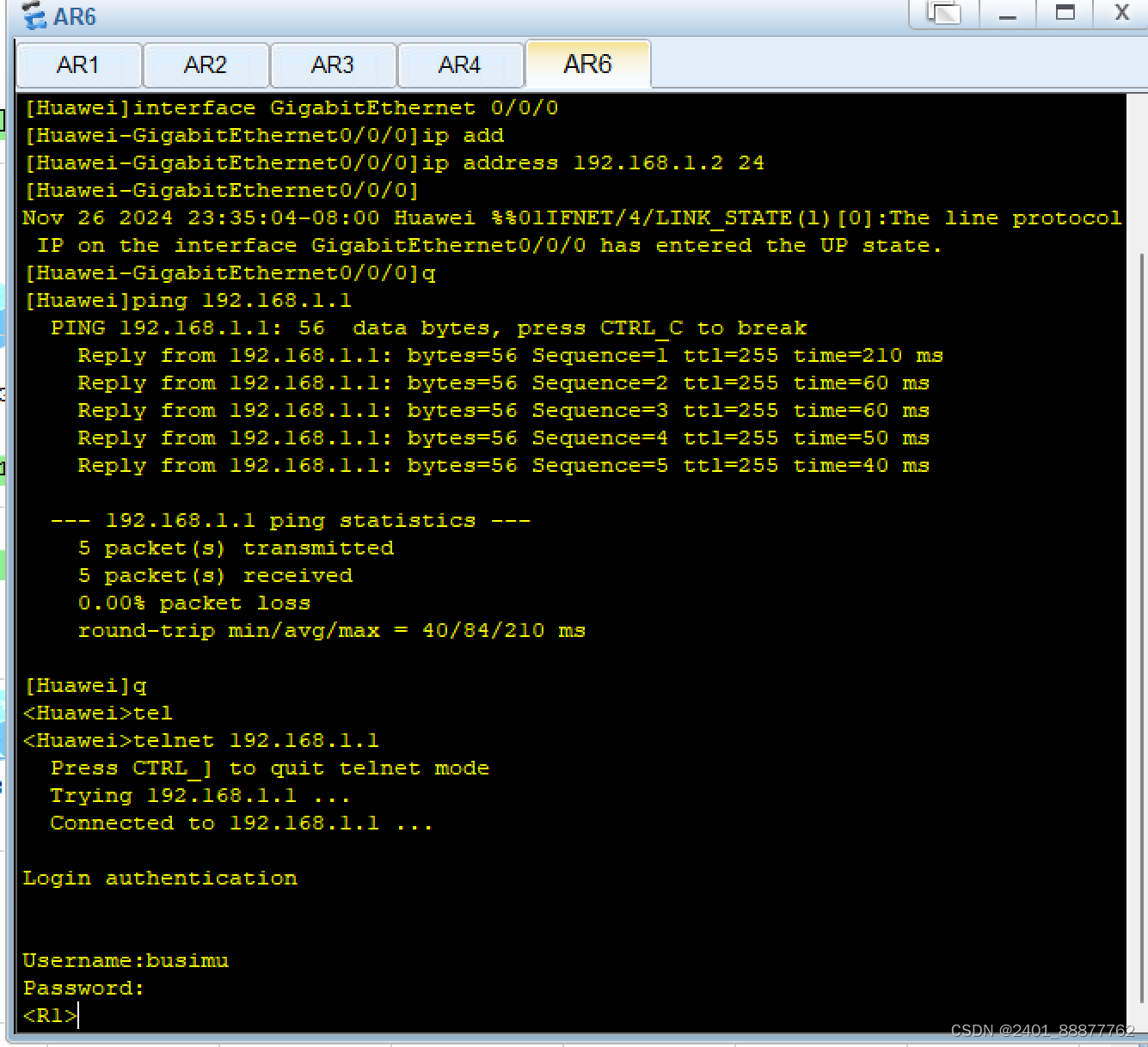

 附加2：给PC1和PC2之间加一台交换机，再加一台路由器连在交换机上，让P6通过telnet远程控制R1




前提条件---登陆设备和被登陆设备之间网络是可达的

1.[Huawei]aaa---进入账号平台

2.[Huawei-aaa]local-user hahaha privilege level 15 password cipher 123456用户名密码和加密和权限等级

3.[Huawei-aaa]local-user hahaha service-type telnet 和telnet关联起来

4.[Huawei]user-interface vty 0 4配置虚拟的登陆端口

5.[Huawei-ui-vty0-4]authentication-mode aaa关联aaa平台认证

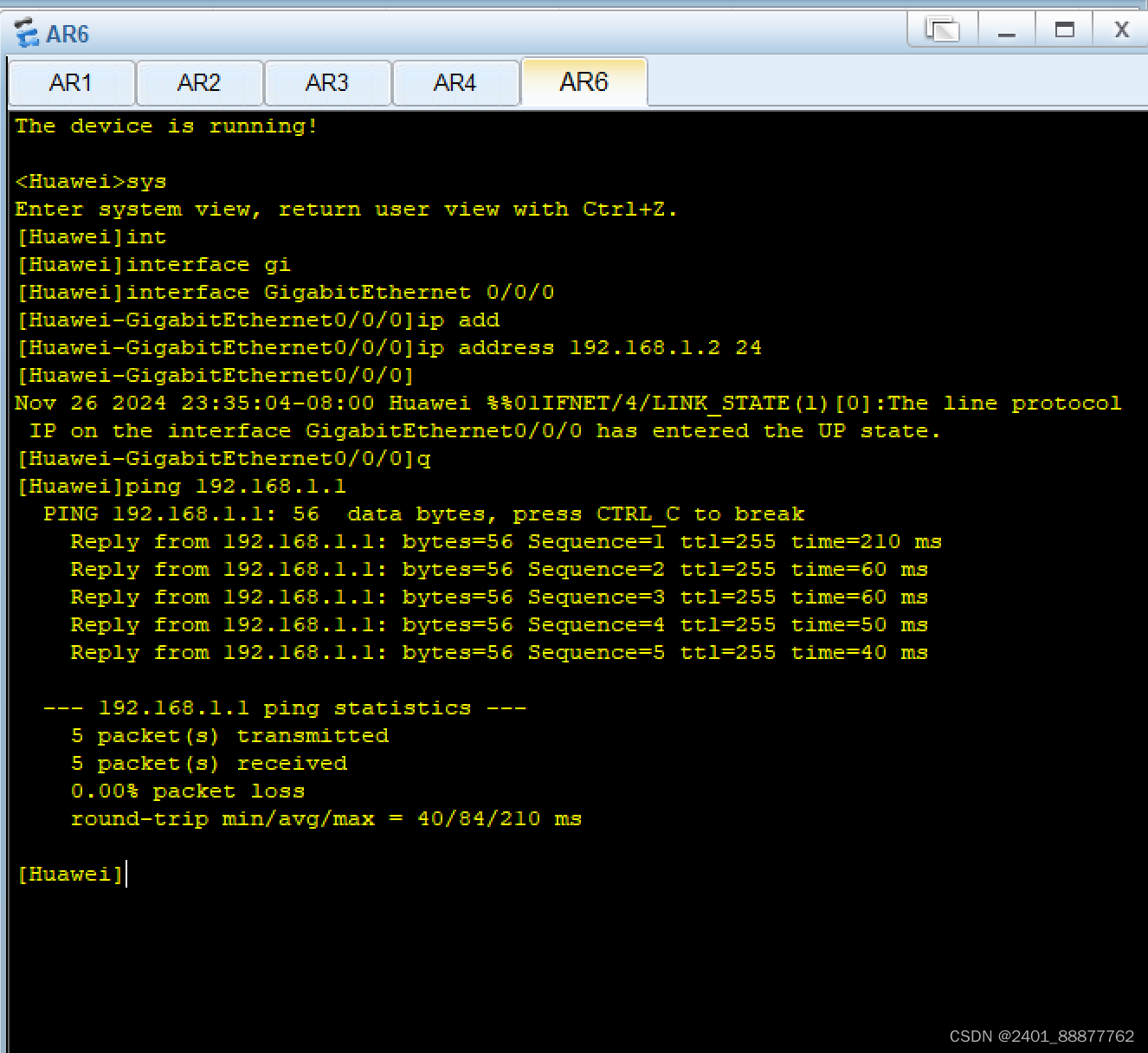

6.ping通之后进行操作
