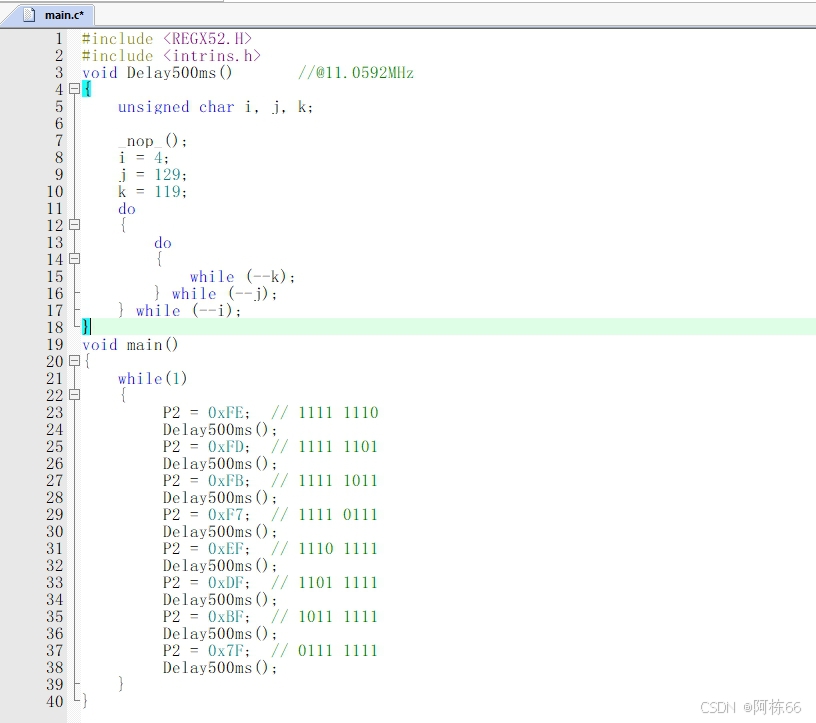

本章介绍51单片机入门教程：点亮第一个led灯，实现LED灯的闪烁，实现LED流水灯。

一.点亮第一个LED灯

1. 硬件原理分析

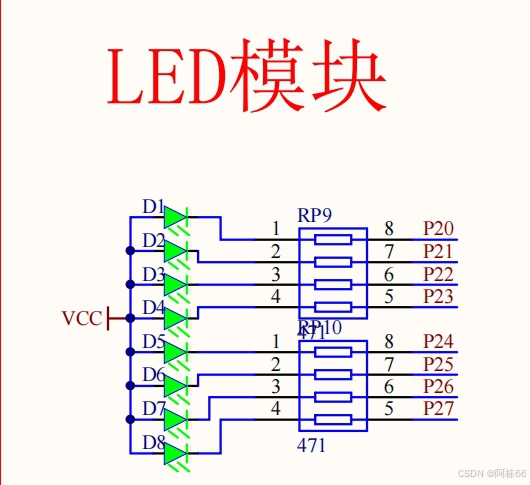

LED模块电路设计
开发板上的8个LED采用 共阳接法，即LED正极统一接VCC（高电平），负极通过限流电阻连接单片机的P2口（P2.0~P2.7）。
- 点亮条件：当P2口某个引脚输出低电平（0）时，形成电位差，LED导通发光。
- 熄灭条件：输出高电平（1）时，LED两端无电位差，处于熄灭状态。
寄存器控制原理
51单片机的I/O口通过 P2寄存器 控制，每个引脚对应寄存器的一个位（8位对应P2.7~P2.0）。写入数据时需按二进制格式操作。

1.原理分析：首先，我们知道一个灯需要点亮，它的正负极需要连接到电源的正负极。而我们需要做的便是通过代码控制单片机的引脚电平。引脚是由寄存器控制，而我们做的便是写代码向寄存器写入数据。

在做点亮LED项目前，我们需要了解51单片机上的LED模块。

通过LED模块，我们知道这8个LED灯是由P2引脚控制。我们知道一个灯需要点亮，它的正负极需要连接到电源的正负极，形成电位差，才会有电流通过，模块中8个LED灯的左端连接VCC,及电源正极。所以我们需要做的便是让它的右端接入电源负极或接地，形成回路。这样LED灯就可以点亮。接下来，我们需要做的就是通过代码控制引脚的电平。

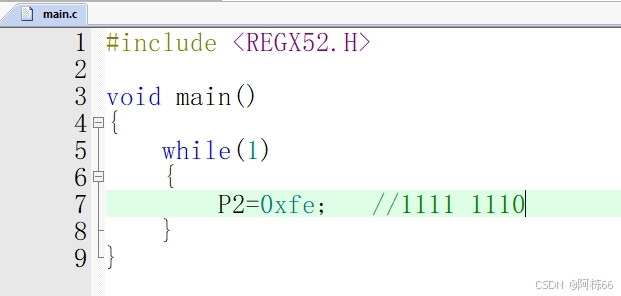

我们现在需要点亮P20对应的LED灯，我们就要给P20这个引脚接地，或者说低电平，这样就会和VCC高电平形成电位差，这样就会有电流通过。而其他的引脚则给高电平，没有电位差就不会点亮。但是我们在写程序的时候不能直接对P20赋予0，因为硬件原因，我们向P2寄存器中一次写入八位数据，及P20到P27。写入数据是由高到底，及从P27到P20。我们需要给出 1111 1110这八位数据，这样p20引脚对应的LED灯就会点亮。下面是代码演示

因为keil5软件无法直接写入2进制数据，所以我们要转换为16进制。这个过程我们可以通过计算机计算得到。1111 1110对应的16进制是0xFE.当然，我们需要LED灯一直点亮，那么程序就不能停止，所以使用while循环。

二.LED灯闪烁

1. 闪烁原理

核心逻辑：通过交替改变P2.0引脚电平，配合延时函数实现亮灭切换。
关键问题：单片机执行速度极快（MHz级别），直接切换电平会导致亮灭频率过高（肉眼无法分辨），需通过延时函数控制节奏。

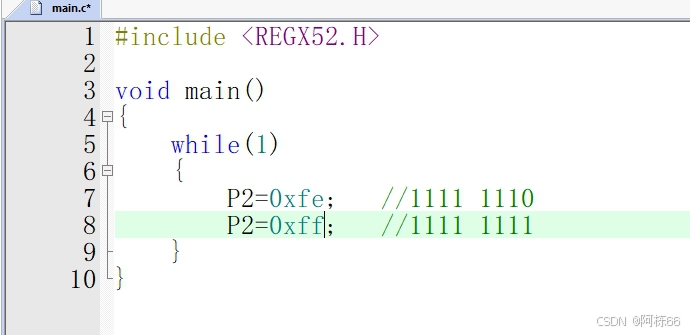

我们需要如何才能让LED灯2闪烁呢？通过点亮LED灯，我们知道，LED的亮灭是由寄存器控制，既然我们可以写入数据让LED亮，自然也就可以让它灭。我们只需要将P20引脚赋予1，这样它所对应的LED就会灭。我们只需要写入数据 1111 1111，这样所有的灯就灭。然后一直循环，这样就可以实现LED灯闪烁了吗？

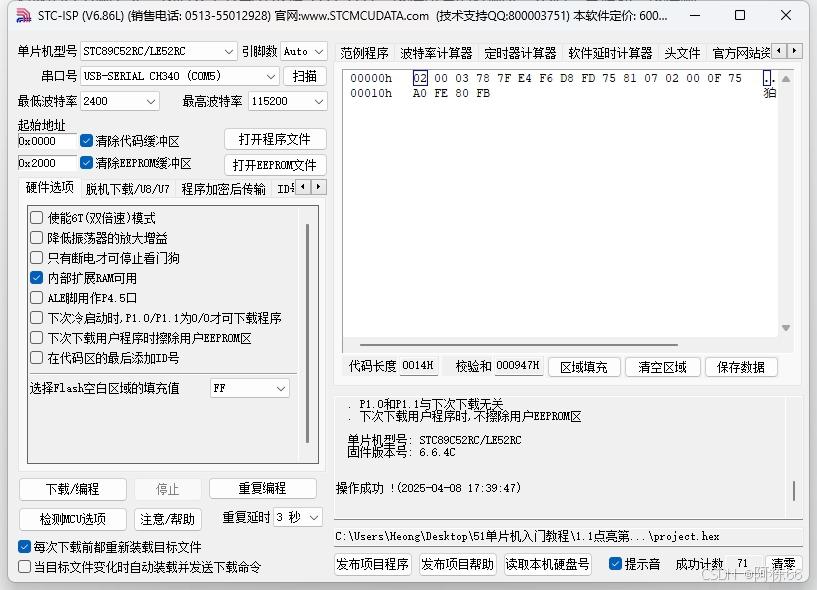

但是程序烧录下来我们并没有看到LED闪烁，而LED灯的亮度却变小了。这是什么原因？这是因为单片机的处理速度非常块，快到我们的肉眼无法看到。其实P20所对应的LED灯确实一直在闪烁，但是一直在循环，速度非常块，时间是毫秒级别，我们的肉眼无法看到变化。所以我们向这两行代码之间能不能间隔久一点，有什么东西可以使他们之间间隔久一点？有的，兄弟，有的。我们打开我们的烧录程序。

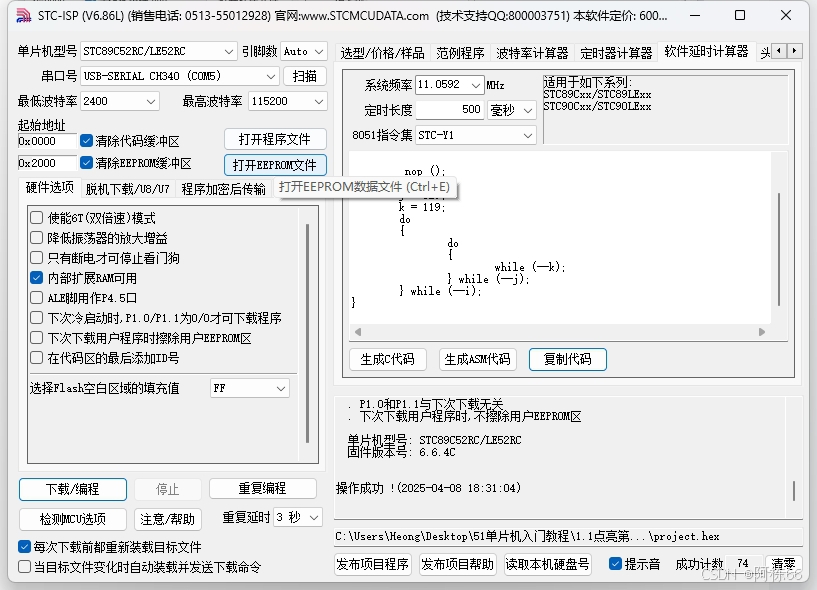

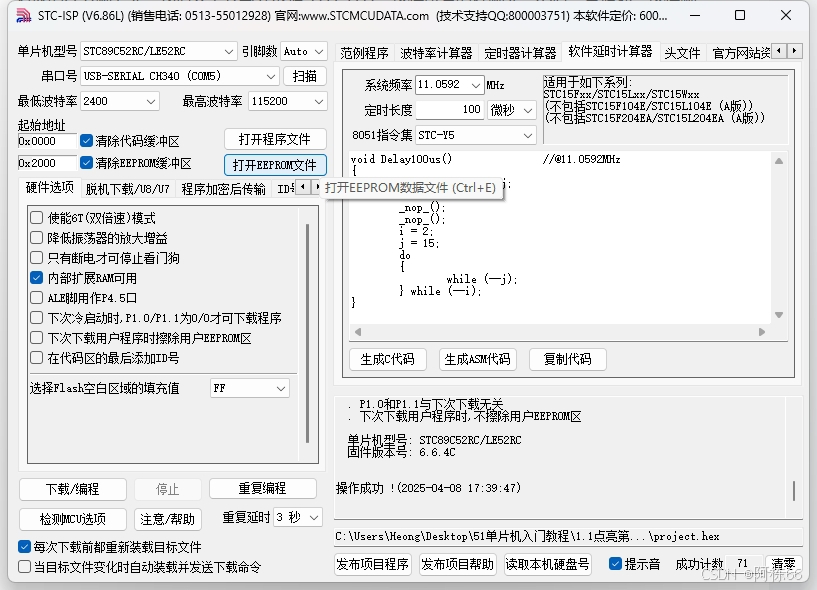

在软件中我们选择软件演示计算器。

然后根据自己单片机晶振选择，并8051指令集选择STC-T1.

这样我们就可以得到一个延时函数，可以延迟我们想要的时间，我这里选择的是500毫秒，及0.5秒。

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

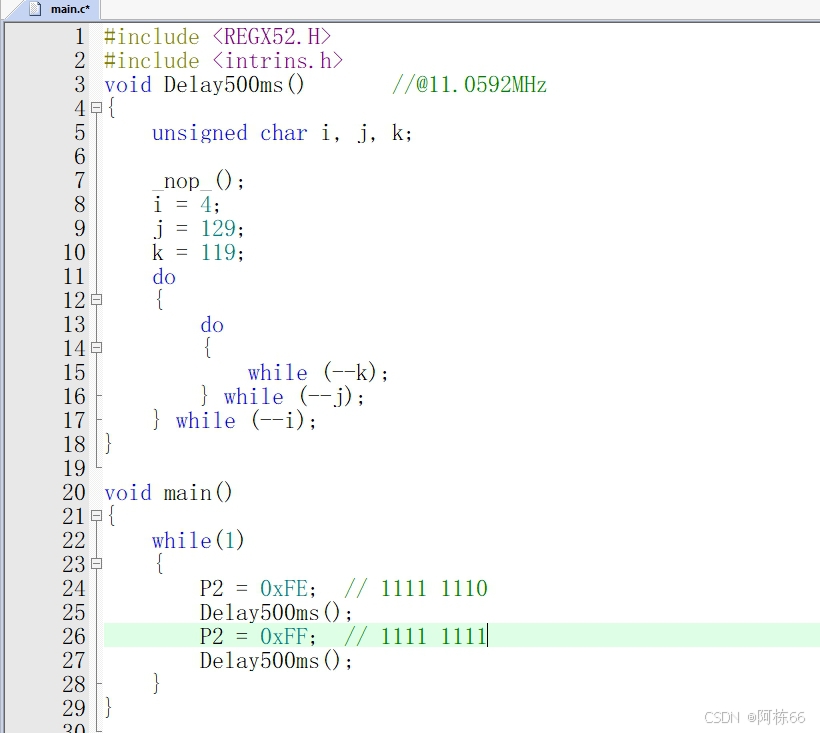

接下来我们只需要将函数复制到代码中，并在代码中调用此函数。需要注意的是延迟函数中调用了_nop_()函数，调用该函数需要包含头文件<intrins.h>
