基于STM32的实时图像处理

引言
实时图像处理在多个领域中具有广泛的应用，包括工业监控、智能家居、自动驾驶和无人机等。通过对摄像头采集到的图像进行快速处理，可以实现目标识别、跟踪和分析。本文将介绍如何使用STM32微控制器搭建一个基本的实时图像处理系统，使用OV7670摄像头模块进行图像采集，并使用STM32进行简单的图像处理。

环境准备
硬件要求
- STM32开发板（如STM32F4系列或STM32H7系列）
- OV7670摄像头模块
- LCD显示屏（如1.8寸或2.4寸TFT屏，使用SPI接口）
- 面包板和跳线

软件要求
- STM32CubeIDE或Keil uVision
- STM32CubeMX
- 图像处理库（如OpenCV，如果项目中使用PC进行进一步处理）
- 必要的驱动和库文件（如OV7670驱动）

安装步骤
1. 下载并安装STM32CubeIDE或Keil uVision。
2. 下载并安装STM32CubeMX并创建一个新项目，选择适合的STM32微控制器。
3. 配置GPIO、I2C、SPI和TIMER等外设用于摄像头和显示屏。
4. 生成并初始化项目代码。

项目步骤
1. 创建项目
使用STM32CubeMX进行以下配置：
- 启用I2C接口与OV7670完成配置。
- 配置SPI接口与LCD显示屏连接。
- 设置GPIO引脚以控制摄像头模块，完成基本的硬件连接。

2. 编写代码

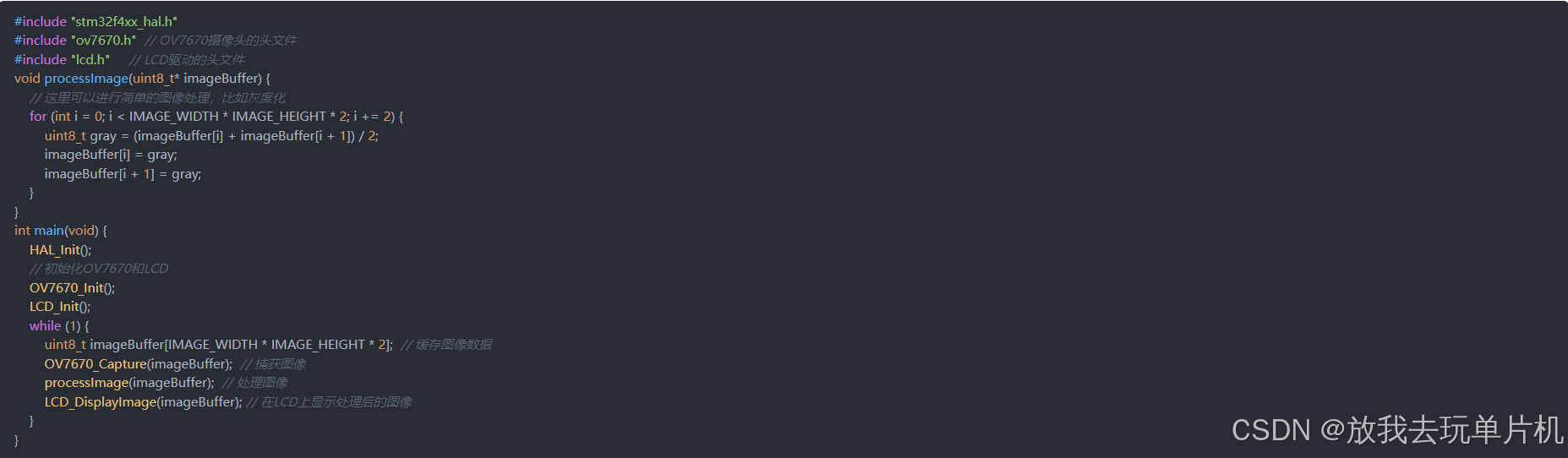

以下是实时图像处理的基本代码框架示例：

3. 摄像头初始化与捕获
使用OV7670摄像头模块时，你需要初始化摄像头并配置其工作模式，例如分辨率和像素格式。确保在捕获图像时采用正确的格式（例如RGB565或YUV）。

4. 显示处理结果
将处理后的图像显示在LCD上，可以使用专用的LCD库来实现。在此过程中，需要确保图像数据格式与LCD兼容。

常见问题及解决方案
问题1：摄像头无法初始化
解决方案：
- 检查I2C连接是否正常，地址是否配置正确。
- 确认摄像头模块的供电是否正常，建议使用外部供电。

问题2：图像显示异常
解决方案：
- 检查图像数据格式是否匹配LCD规格（注意亮度和对比度）。
- 确保数据传输过程中的时序设置正确。

问题3：处理速度过慢
解决方案：
- 优化代码，确保不必要的计算被移除。
- 使用DMA（直接内存访问）来提高图像数据传输效率。

结论
通过以上步骤，你可以构建一个基于STM32的简单实时图像处理系统。该系统能够从OV7670摄像头捕获图像，并进行简单的图像处理。在此基础上，你可以进一步扩展功能，例如目标检测、边缘识别和图像压缩等。希望这篇文章能帮助你入门实时图像处理的开发，祝你在项目中取得成功！
