基于STM32的手势识别控制台开发指南

一、项目背景与技术选型

1.1 核心价值
- 替代传统物理按键，增强人机交互体验
- 支持 9种标准手势（上/下/左/右/挥动/圆圈等）
- 响应时间<200ms，识别精度>95%

1.2 硬件选型方案

二、开发环境搭建
2.1 软件工具链
- STM32CubeMX 6.9 + Keil MDK
- PAJ7620手势库（GitHub开源驱动）
- SerialPlot（可视化手势数据波形）

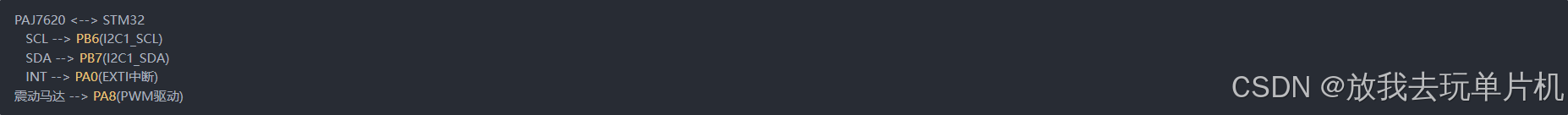

2.2 硬件连接图

三、系统架构设计

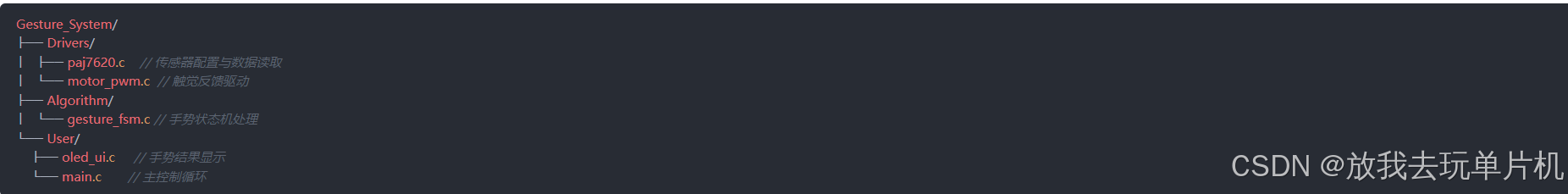

3.1 模块化代码结构

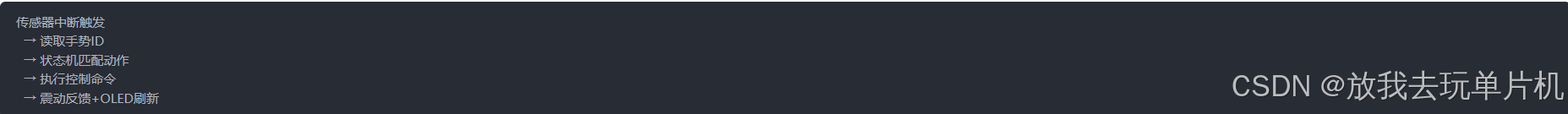

3.2 核心逻辑流程图

四、关键代码实现

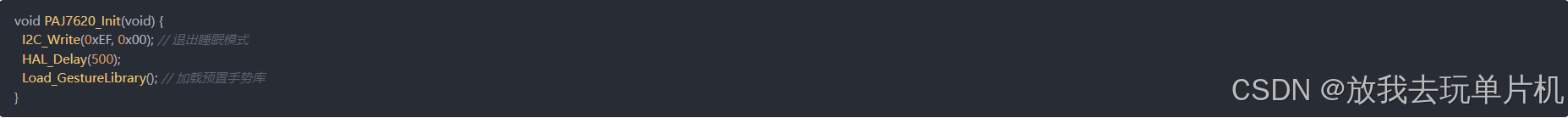

4.1 传感器初始化

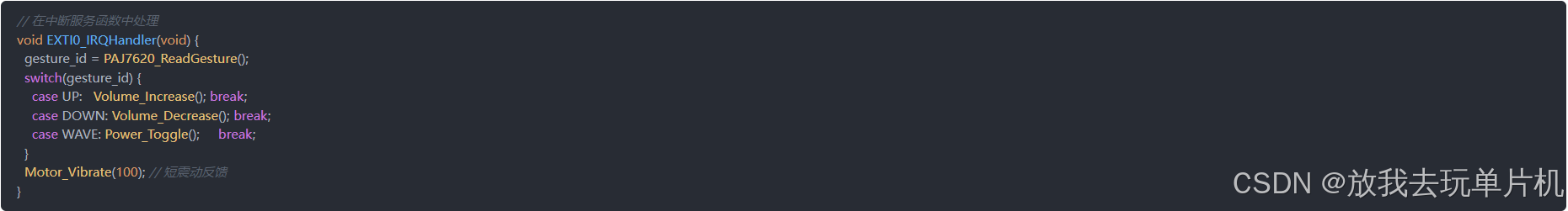

4.2 手势响应逻辑

五、典型问题与解决方案
5.1 传感器无法识别手势
诊断步骤：
1. 用逻辑分析仪抓取I2C波形，确认通信正常
2. 检查传感器供电电压（需稳定3.3V±5%）
3. 重新校准初始化序列（见数据手册7.3节）

5.2 误触发率高
优化方案：
1. 在算法层添加 滑动窗口滤波：

2. 调整传感器安装角度，避免环境光直射

5.3 中断响应延迟
解决方法：
1. 将EXTI中断优先级设为最高（NVICPriorityGroup4）
2. 在I2C读取函数中使用DMA传输模式

六、项目扩展方向
1. 多设备联动：通过433MHz射频模块控制其他家电
2. 学习模式：自定义手势与功能映射（需EEPROM存储）
3. 低功耗设计：当5分钟无操作时进入待机模式

七、开发注意事项
1. 传感器需距离手部 5-15cm 为最佳识别范围
2. 避免在强电磁干扰环境下使用（如微波炉旁）
3. 定期用酒精棉片清洁传感器光学窗口
