技术解析与应用实践

引言

在现代智能建筑和家居自动化系统中，照明控制是提升舒适度、节能性和智能化水平的关键环节。KNX（Konnex）作为全球领先的开放式智能建筑控制标准，提供了稳定、灵活的照明控制方案。其中，KNX二路智能调光系统因其双路独立控制、高精度调光及广泛兼容性，成为商业和住宅照明控制的热门选择。本文将深入解析KNX二路智能调光的技术原理、功能特点、系统配置及典型应用场景，帮助读者全面了解其优势及实施方法。

1. KNX二路智能调光系统概述

KNX二路智能调光系统是基于KNX总线协议的照明控制模块，可独立控制两组照明回路，实现开关、调光、场景联动等功能。该系统采用数字总线通信，确保高可靠性和灵活性，适用于各类建筑环境，如住宅、酒店、办公室、展厅等。

1.1 系统组成

KNX总线电源：为系统提供24V DC电源及通信支持

二路调光执行器：核心控制模块，负责灯光调节

KNX传感器（面板/触摸屏）：提供人机交互界面，支持按键、触摸、远程控制

KNX/IP网关（可选）：实现远程监控及智能家居集成（如Home Assistant、KNX Secure）

灯具负载：支持白炽灯、LED灯、卤素灯等（需匹配调光方式）

2. 核心功能与技术特点

2.1 双路独立控制

可同时管理两组不同的照明回路，互不干扰

适用于主灯+辅助灯、上下分层照明等场景

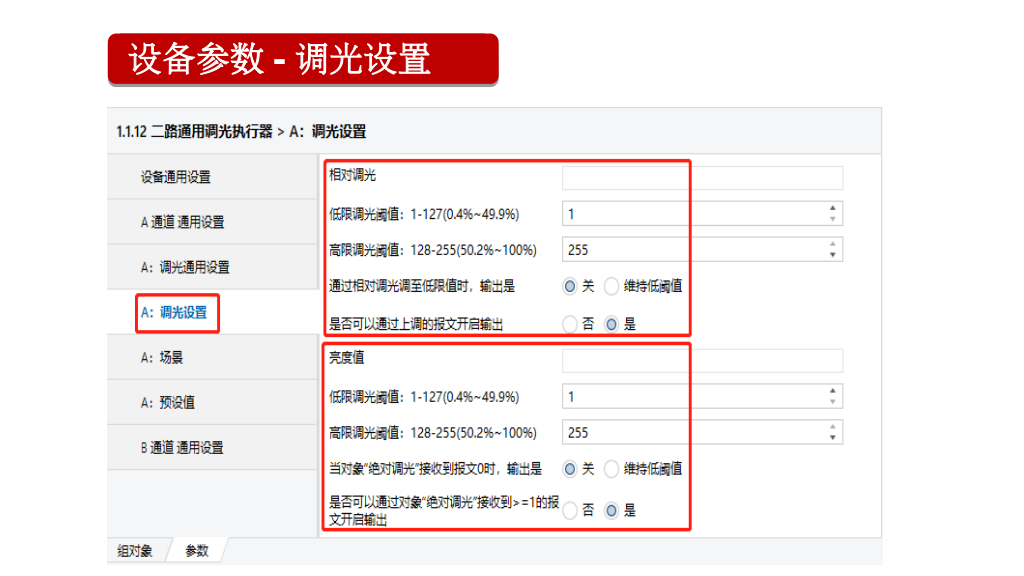

2.2 高精度调光（0-100%）

前沿切相（TRIAC）：适用于传统白炽灯、部分兼容LED后沿切相（Trailing Edge）：更适合低功率LED灯，减少闪烁1-10V调光：兼容专业照明系统（如剧场、博物馆）DALI网关扩展（可选）：支持数字调光，适用于大型照明项目

2.3 智能场景模式

预设“会客模式”“影院模式”“夜间模式”等，一键切换可结合光照传感器、人体感应实现自动调节

2.4 能耗监测与节能优化

实时监测每路电流、功率，优化用电策略

支持晨昏自动调光，减少人工干预

2.5 高兼容性与扩展性

符合KNX国际标准（ISO/IEC 14543），兼容ABB、西门子、施耐德等主流品牌

可扩展至窗帘控制、空调联动、安防系统

3. 技术参数与选型指南

3.1 关键参数

参数	规格
工作电压	230V AC（±10%）
单路负载能力	2W-600W（视调光方式而定）
调光范围	0.5%-100%
总线通信	KNX TP（双绞线）
防护等级	IP20（适用于配电箱安装）

3.2 选型注意事项

灯具匹配：
- LED灯需选择可调光驱动，避免频闪
- 白炽灯/卤素灯适合TRIAC调光
负载计算：
- 总功率不超过模块额定值（如2x600W）
- 建议预留20%余量，确保长期稳定运行
系统扩展：
- 如需更多回路，可采用4路/8路调光模块
- 大型项目可搭配DALI网关实现精细化控制

4. 典型应用场景

4.1 高端住宅

客厅：主灯+氛围灯联动，一键切换“会客/观影”模式

卧室：渐亮渐暗功能，提升睡眠舒适度

4.2 商业空间（酒店/办公室）

酒店大堂：自动调节亮度，结合人体感应节能

会议室：预设“演讲/讨论”模式，提升会议效率

4.3 文化场馆（博物馆/剧院）

展区照明：1-10V调光实现无级调节，保护珍贵展品

舞台灯光：DALI+KNX联动，实现复杂灯光场景

5. 安装与调试建议

5.1 安装步骤

关闭电源，确保安全
将调光模块安装于标准35mm导轨
连接KNX总线（绿/红双绞线）
接入灯具负载，注意极性（1-10V调光需额外接线）

5.2 调试工具

ETS（KNX工程工具软件）：配置模块地址、组绑定、场景逻辑

手机APP（如KNX Secure）：远程监控及控制

6. 未来发展趋势

AI智能调光：结合光照+ occupancy传感器，实现全自动调节

KNX over IP：提升通信速度，支持云端管理

能源管理集成：与光伏、储能系统联动，优化建筑能耗

结论与展望

KNX二路智能调光系统凭借其双路独立控制、高精度调光、稳定可靠的特性，成为现代智能建筑照明管理的理想选择。该系统支持前沿/后沿切相、1-10V、DALI等多种调光方式，可适配不同灯具类型，满足住宅、商业及专业场馆的多样化需求。通过预设场景、能耗监测及智能联动，它不仅提升了用户体验，还显著降低了能源消耗。

未来，随着AI算法、KNX over IP、IoT集成等技术的发展，KNX调光系统将更加智能化，实现自适应调光、远程云端管理及深度能源优化。无论是新建项目还是旧改升级，KNX二路智能调光系统都能提供高效、灵活的解决方案，推动智能照明向更节能、更人性化的方向发展。
