电动机单向连续运行控制

项目目标：

        1. 学会使用PLC的基本逻辑指令：OR、ORI、ANB、ORB、SET、RST。

        2. 掌握由继电-接触器控制电路转换成PLC程序方法。

        3. 进一步掌握PLC应用设计步骤。

一、基本指令功能表

1.OR和ORI指令

OR：逻辑或运算指令，表示并联一动合触点。

ORI：逻辑或非运算指令，表示并联一动断触点。

分析图1所示梯形图的工作原理

图1

        工作原理：如图1所示，当继电器X0或X1接通、且X2接通、X3断开时，输出继电器Y0接通。

        操作数范围：X、Y、M、T、C。

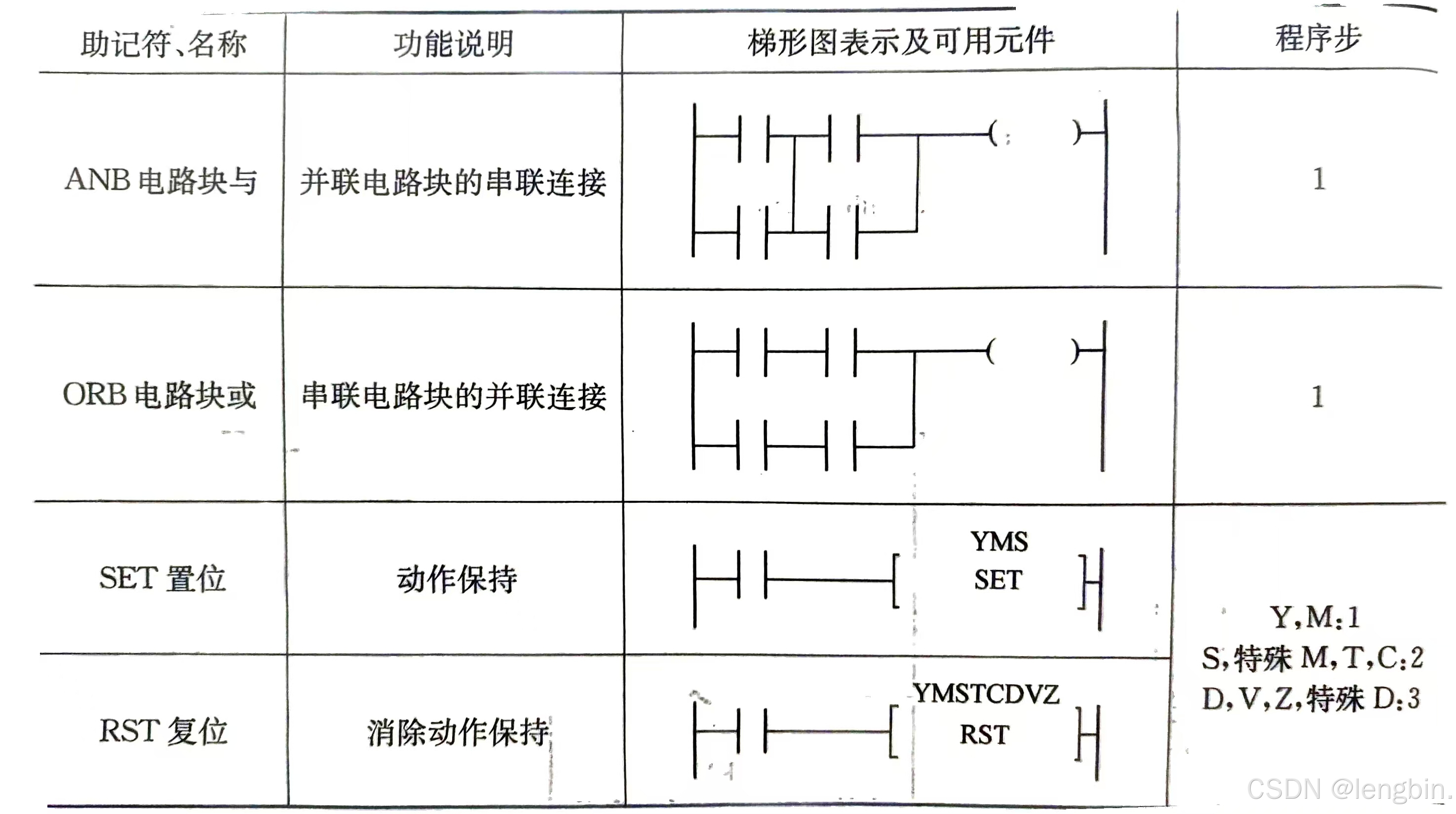

2.ANB和ORB指令

ANB：块与指令，表示逻辑块与逻辑块之间的串联。

ORB：块或指令，表示逻辑块与逻辑块之间的并联。

ANB和ORB用于多个指令块的串联和并联，每一个指令块必须用LD或LDI指令开始。（注意：这两条指令均无操作数）。

分析图2所示梯形图的工作原理

        工作原理：如图2所示，编程的顺序是先将X0和X1并在一起形成块一，再将X2非和X3并在一起形成块二，最后将两个块串联。这里的“串联”操作用前面所讲的AND指令是难以完成的，故可用ANB指令来实现两组触点块相与。

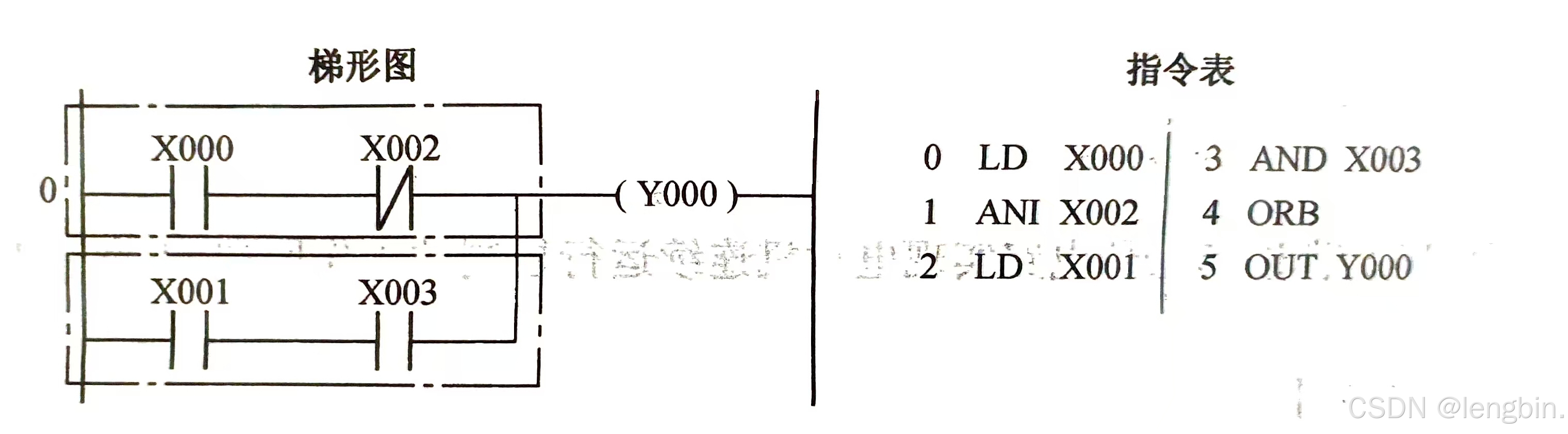

分析图3所示梯形图的工作原理

        工作原理：如图3所示，编程的顺序是先将X0和X2非串在一起形成块一，再将X1和X3与串一起形成块二，最后将两个块相并联。这里的“并联”操作用前面所讲的OR指令是难以完成的，故可用ORB指令来实现两组触点块相或。

分析图4所示梯形图的工作原理

        工作原理：如图4所示，编程的顺序是先将X0和X2非串在一起形成块一，再将X1和X3与串在一起形成块二，将两者相并联形成块三，然后将X4和X5非并在一起形成块四，最后将两块串联。
