一、引言

电动机启动电流过大怎么办？在工业中电动机直接启动时，启动电流可达额定电流的5—7倍，对电网设备造成较大的冲击。另一方面电动机直接启动，转矩突然增大，可能导致机械设备的振动或损坏。

使用星三降压启动电动机的启动转矩也会降低为直接启动的1/3，启动过程更加平稳，减少对机械设备的冲击。本文将详细讲解如何通过PLC实现电动机星三角降压启动，从原理到编程，手把手教你掌握这一实用技能。

二、项目学习目标

1.掌握PLC的基本逻辑指令：MPS、MRD和MPP指令。

2.了解由继电器控制电路转换成PLC程序的方法。

3.学会应用布尔表达式进行PLC程序设计。

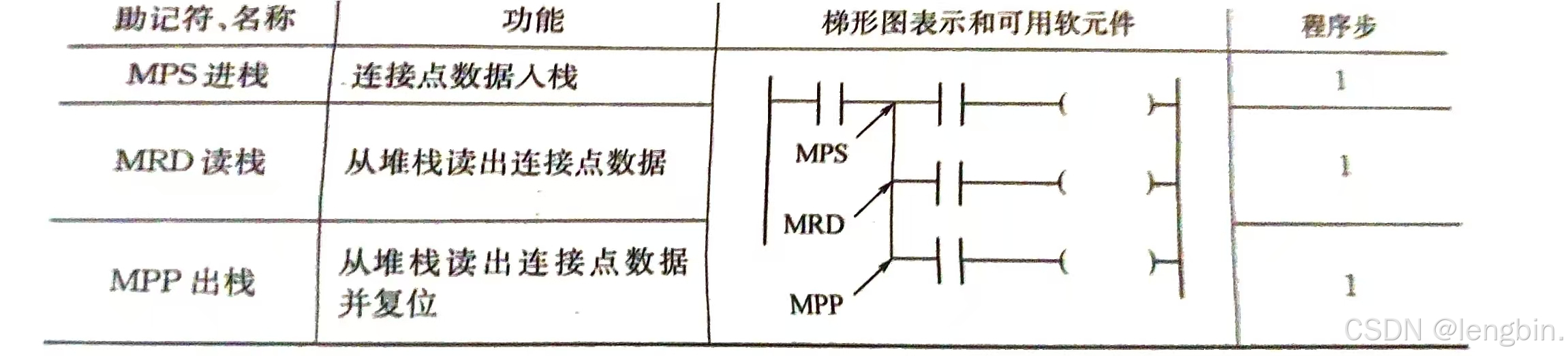

三、MPS、MRD、MPP指令的工作原理

MPS：推入堆栈。将指令处的运算结果压入栈中存储器，并执行下一步指令。

MRD：读出堆栈。将栈中由MPS指令存储的结果读出，需要时可反复读出，栈中的内容不变。

MPP：弹出堆栈。将栈中由MPS指令存储的结果读出，并清除栈中的内容。

FX系列PLC中有11个栈存储器，故MPS和MPP嵌套使用必须少于11次，并且MPS和MPP必须成对使用。

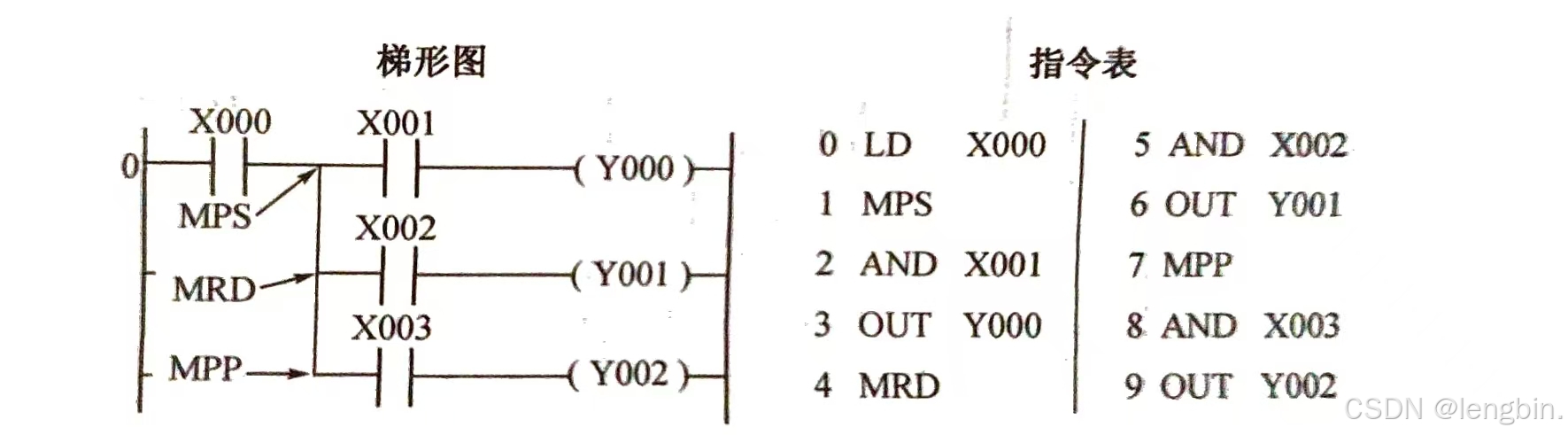

例1 多重输出指令的应用图如图1所示。

图1

工作原理：这是一个利用多重输出指令进行分支执行的程序。利用MPS指令，存储运算的中间结果在驱动输出Y0后，通过MRD指令读取存储的中间结果，然后进行Y1的逻辑控制，最后通过MPP指令读取后并清除了存储的中间结果，进行Y2的逻辑控制。

四、项目任务与分析

（1）项目任务

有一台功率较大的三相异步电动机，采用星三角降压启动的方法进行控制，请用PLC实现控制要求。

（2）项目分析

在工业应用场合，较大功率电动机常采用星-三角降压启动控制方式，在继电器控制电路中，通常采用1个空气断路器、3个交流接触器、1个热继电器、若干按钮等电器元件构成控制电路。如图2所示，合上QF后，按下启动按钮SB1，KM1吸合并形成自保，同时KM3吸合，电动机按星形连接降压启动，同时通电延时定时器KT线圈得电开始工作；到达定时器KT延时时间后，其延时动断触点断开，KM3失电，其延时动合触点闭合，KM2得电，电动机按三角形连接运行。按下按钮SB2,KM1、KM2均失电，电动机停转。

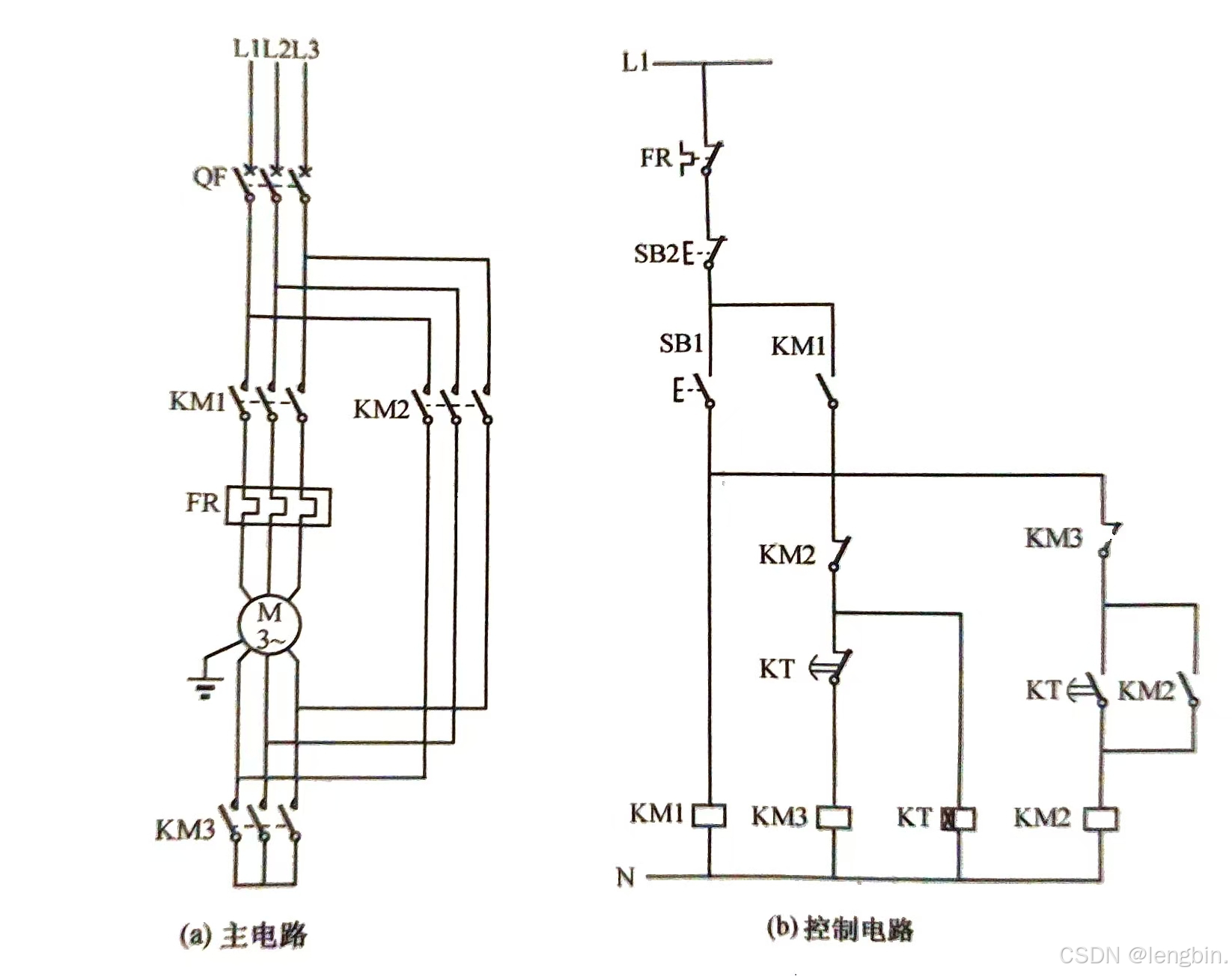

图2 电动星三角降压启动继电-接触器控制原理图

（3）程序设计

图3 I/O分配表

五、程序设计

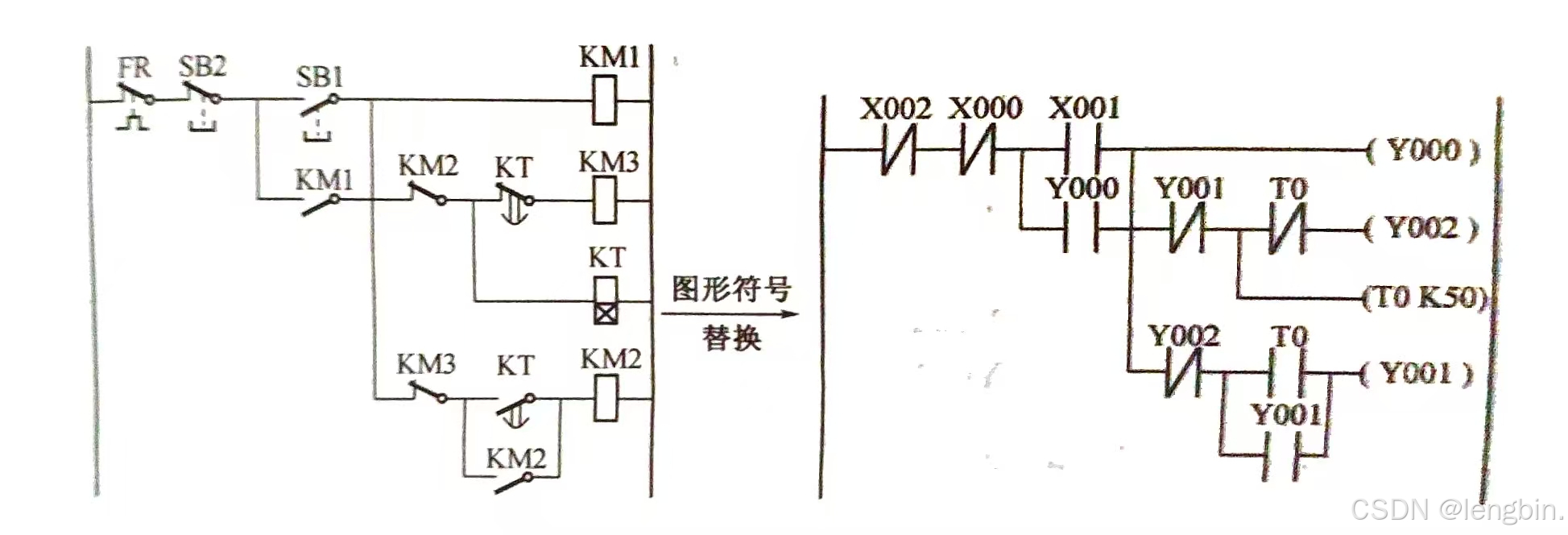

（1）根据继电-接触器控制原理转换为梯形图程序设计方法设计程序。

图4 继电-接触器电路转换PLC程序示意图

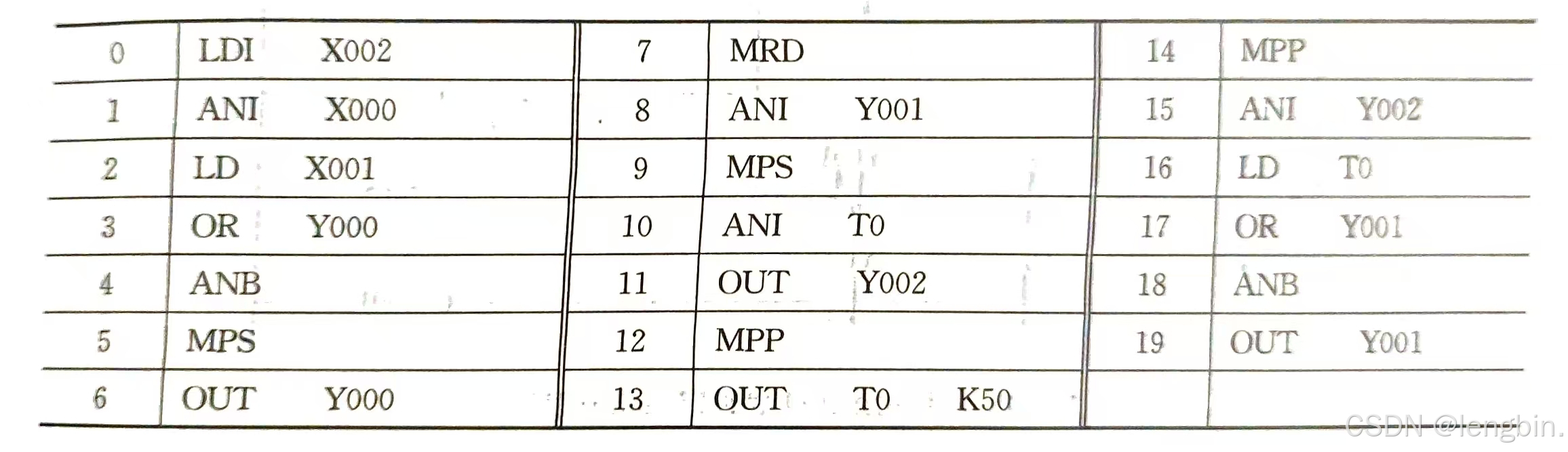

（2）语句表程序如下所示。

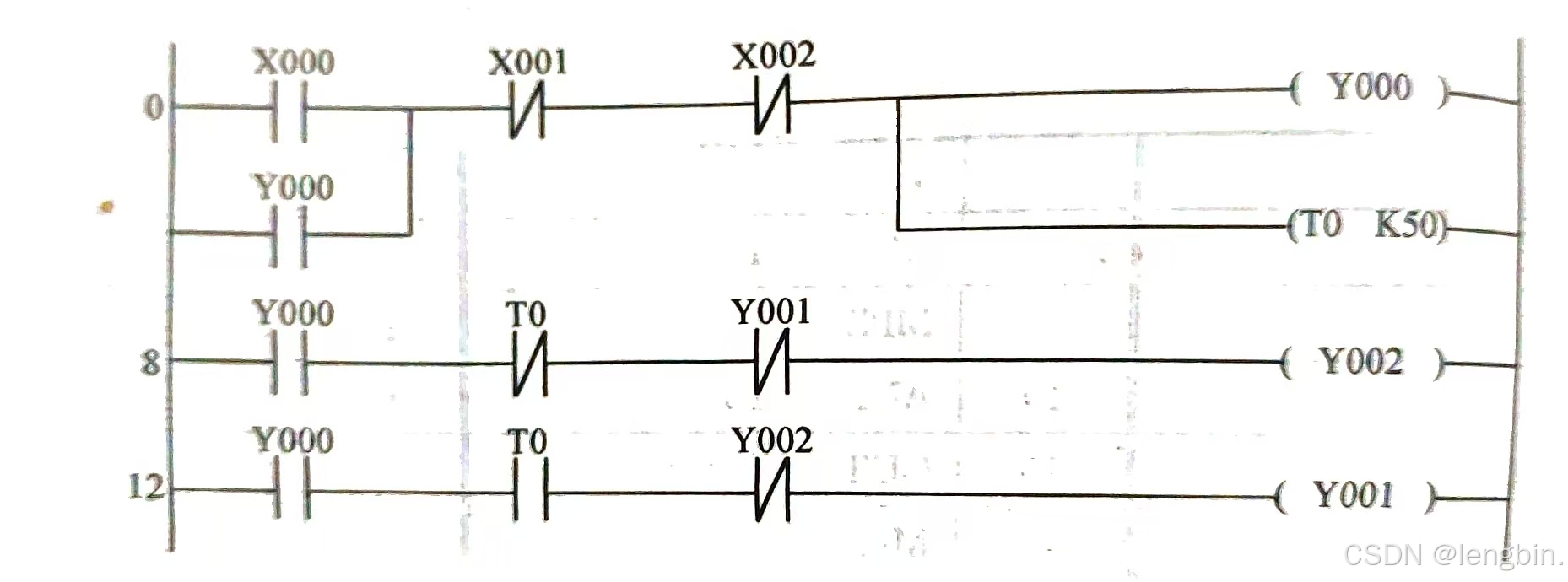

上述程序实现了电动机星-三角降压启动控制，但在由梯形图程序转换为语句表程序过程中，使用了MPS(堆栈）和MPP(出栈）指令，如图5所示，A、B、E三个点的状态相同，C、D两个点的状态也相同。当程序执行到A点时，使用了MPS指令（程序步5），将A点左面的运算结果保存到堆栈存储器中，第二个逻辑输出从B点开始，由于OUT指令不影响A点的状态，所以在B点时，可以直接使用A点的状态，这是一个特殊位置，在第四个输出行时，即E点使用了MPP出栈指令，读出A点的结果，直接与后续开关状态进行逻辑运算即可。C、D两个点是同样的操作过程。使用堆栈指令可以解决一些复杂的梯形图编程问题。

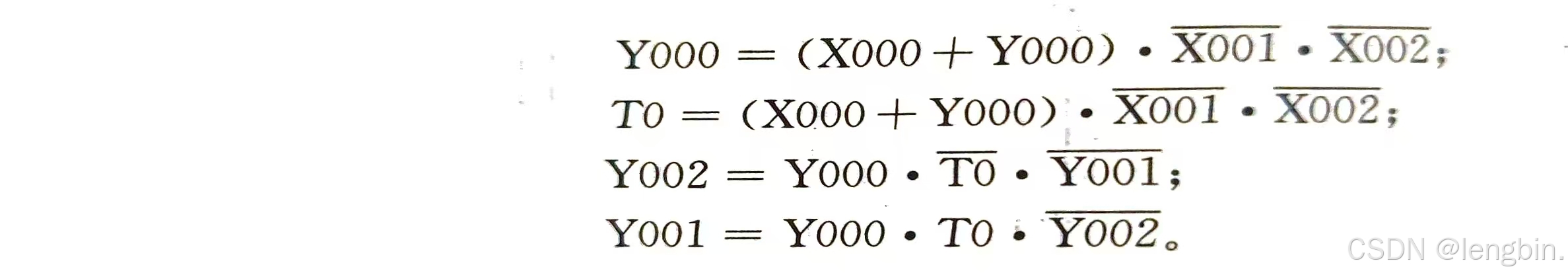

此外，还可以根据布尔表达式编写梯形图程序，实现对上述梯形图程序的进一优化。
