从技术到市场：EUV光罩缺陷检测设备的多元透视

在半导体高端制程工艺中，EUV光罩缺陷检测设备扮演着至关重要的角色。鉴于EUV光刻技术对高精度的严苛要求，掩膜板上哪怕最细微的缺陷也可能对晶圆上电路图案的质量产生显著影响，进而不利于芯片的性能与产量。因此，采用专业检测设备对EUV掩膜板进行严格检验，是确保半导体制造质量不可或缺的关键环节。

当前，掩膜版检测技术主要包括光学检测和SEM检测。光学检测领域的主要企业为Lasertec和KLA，而SEM检测则由爱德万主导。从下游应用来看，只要掩膜版使用保护膜Pellicle，就需要用到EUV掩膜检测设备（换言之，只要有EUV光刻机，就必须配备EUV检测设备）。然而，目前下游终端厂商并非所有EUV掩膜版都与Pellicle配合使用。

根据QYResearch的最新调研报告，预计到2030年，全球EUV光罩缺陷检测设备市场规模将达到3452.85百万美元，未来几年的年复合增长率CAGR为13.2%。这显示出该行业具有广阔的发展前景。

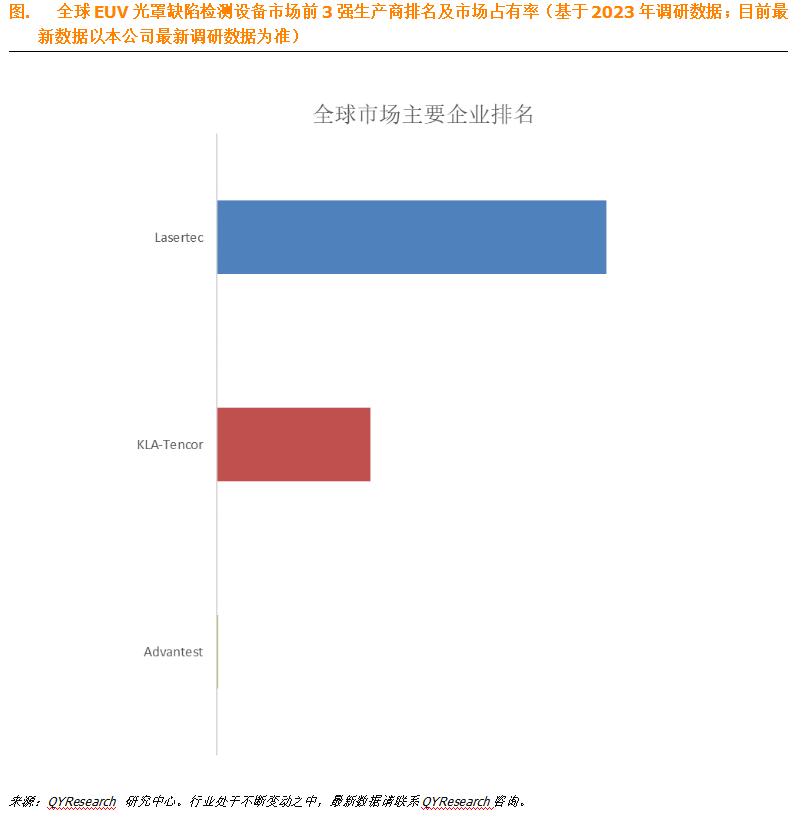

在全球范围内，EUV光罩缺陷检测设备的主要生产商包括Lasertec、KLA-Tencor和Advantest，这三大厂商占据了约100%的市场份额，彰显了行业的高集中度。

市场驱动因素分析

国家政策支持：作为半导体产业中的一小类，EUV光罩检测设备受益于许多国家和地区的政策扶持。例如，美国政府通过《CHIPS and Science Act》提供巨额补贴；欧盟也通过了《EU Chips Act》政治协议，计划提供大量资金支持；英国则发布了《The National Semiconductor Strategy》，助力半导体制造业及研发单位。

高分辨率/NA检测需求：随着工艺节点的持续缩小，EUV光罩缺陷检测设备需要具备更高的分辨率能力。未来，这些设备将融合更先进的传感器技术和人工智能算法，以实现前所未有的检测精度和灵敏度，满足日益严格的制造工艺标准。

多功能集成趋势：随着半导体制造技术的发展，EUV光罩缺陷检测设备的功能需求日益多样化。未来的发展趋势是向多功能集成方向迈进，不仅限于缺陷检测，还将涵盖自动分类、精确定位乃至初步修复等附加功能，从而全面提升设备的综合效能与操作效率。

行业发展阻碍因素

EUV光罩复杂性：EUV光罩相比传统光罩更为复杂，特别是在结构设计和制造方面。其使用的多层反射镜使得极小的缺陷也可能对最终芯片性能产生严重影响。因此，检测这些极细微的缺陷变得极为困难，要求现有检测技术不断提高分辨率和精度。

技术壁垒：EUV光的短波长增加了检测难度，因为传统方法难以有效检测到极微小的掩模缺陷。因此，开发高精度检测工具需要利用创新的光学、电子束或其他先进成像和分析技术，但这些技术本身复杂且研发周期长。

成本高昂：EUV光罩缺陷检测设备是全球最昂贵的半导体设备之一。制造这些高精度设备需要尖端材料和技术，如高分辨率成像技术和高能光源，这大大推高了研发和制造成本。此外，设备还需在超洁净、超稳定的环境中运行，进一步增加了基础设施建设成本。同时，设备的维护也需要专业知识和高技术含量的设备支持，进一步增加了总成本。

高质量要求：随着工艺节点的缩小（如5纳米、3纳米），EUV光罩对缺陷的容忍度极低。每一个纳米级的缺陷都可能导致芯片良率下降。因此，检测设备不仅需要检测缺陷，还需能够分类和评估缺陷的严重性，以便在制造过程中进行修复。

行业发展前景与机遇

技术进步推动商业化应用：随着半导体技术的进步和芯片工艺节点的不断缩小（从7nm、5nm到3nm甚至更小），对光罩的质量要求越来越高。EUV光刻技术已成为实现7nm及以下工艺节点的关键技术，而EUV光罩缺陷检测设备的发展与之密切相关。

终端市场需求增长：随着ChatGPT和生成式AI等应用的兴起，对高性能GPU等逻辑器件的需求不断增加。这些芯片尺寸庞大，对掩模版的尺寸和质量要求极高。一旦贴上防护膜Pellicle，除了EUV检测设备外，其他类型设备无法以高灵敏度进行检测。因此，随着微型化的发展，检测微小缺陷和颗粒的需求将增加对EUV掩模缺陷检测设备的需求。
