Profinet转Modbus485RTU网关同步采集高速响应无需编程轻松组网

型号

1路总线PN网关（单网口） MS-A1-3011     2路总线PN网关（单网口） MS-A1-3021

2路总线PN网关（双网口） MS-A2-3021     4路总线PN网关（单网口） MS-A1-3041

4路总线PN网关（双网口） MS-A2-3041     8路总线PN网关（单网口） MS-A1-3081

8路总线PN网关（双网口） MS-A2-3081

PROFINET 串口网关

PROFINET 转 RS485

产品概述

MS-A1-30X1 作为 Profinet 通信的通讯单元进行动作。可通过 Profinet 通信，将 MS-A1-30X1 单元的当前值等作为通信数据输出到 PLC 等。

系统配置

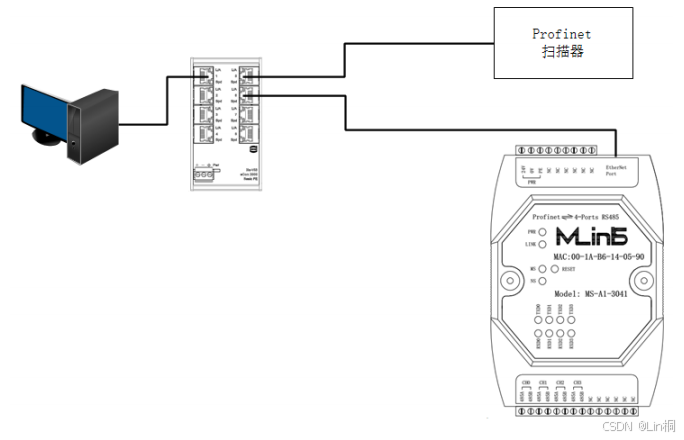

使用 MS-A1-30X1 模块时的系统配置如下所述。

1. 各模块务必在电源 OFF 的状态下进行连接。

2. Profinet 通信可和通用以太网混合存在。

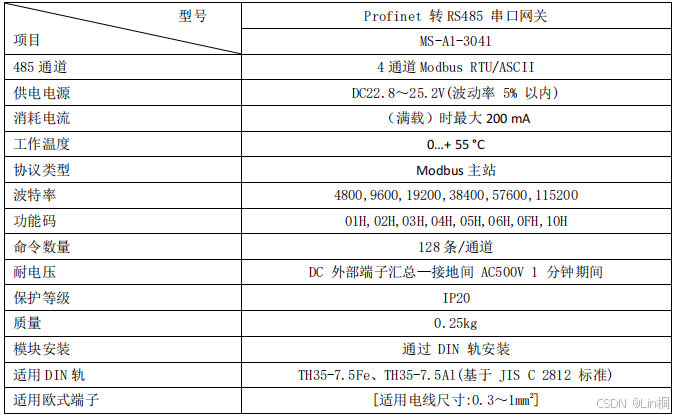

技术规格

串口网关 MS-A1-3041

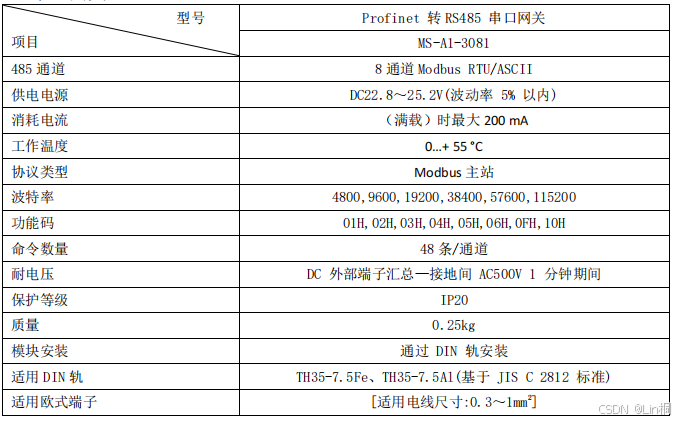

串口网关 MS-A1-3081

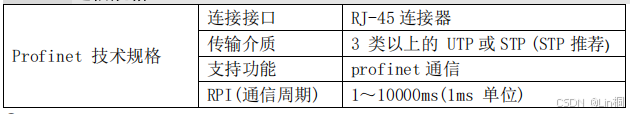

Profinet 通信规格

STP=屏蔽双绞线电缆、UTP=非屏蔽双绞线电缆。

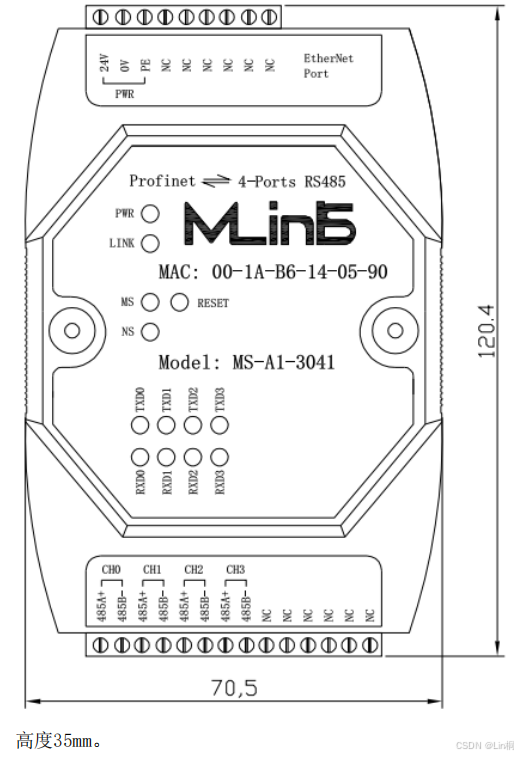

外形尺寸图（单位：[mm]）

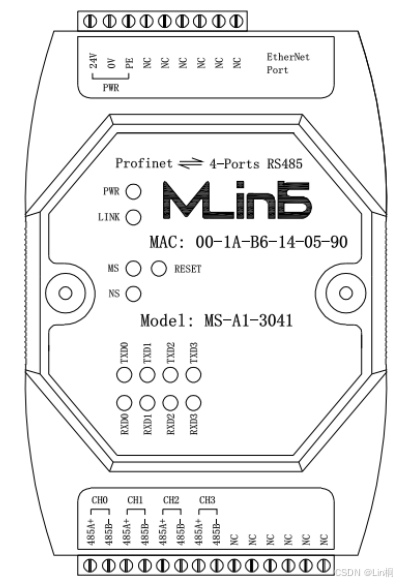

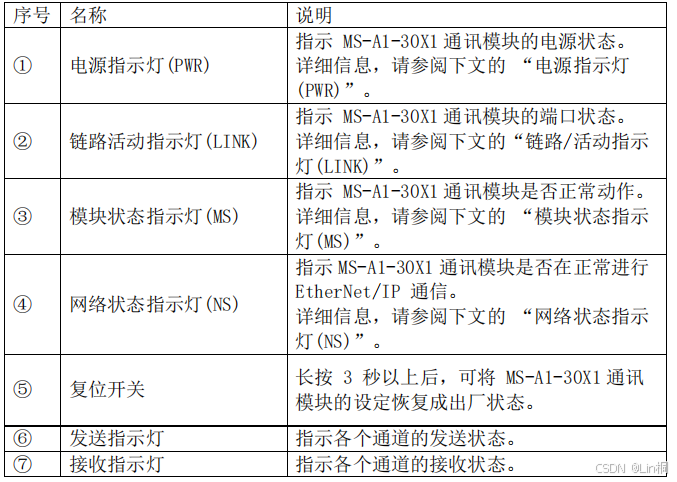

指示灯与开关

关于出厂状态，请参阅 “复位(初始化)时的设定”。

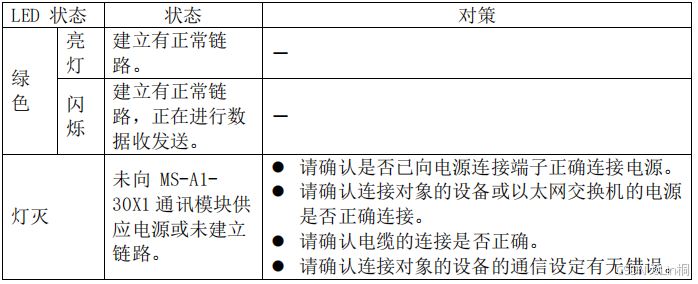

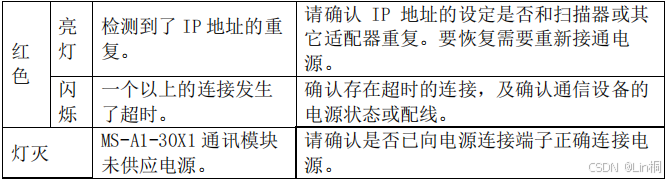

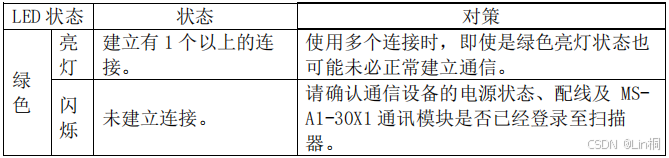

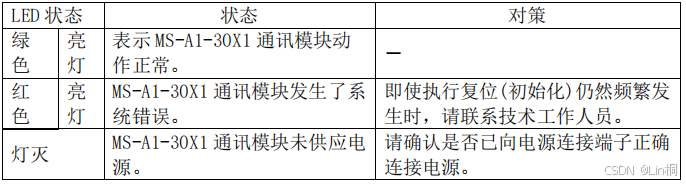

动作指示灯

电源指示灯(PWR)

表示 MS-A1-30X1 通讯模块是否处于通电中。

链路/活动指示灯(LINK)

表示 MS-A1-30X1 通讯模块的端口状态。

模块状态指示灯(MS)

表示 MS-A1-30X1 通讯模块是否正常动作。

网络状态指示灯(NS)

表示 MS-A1-30X1 通讯模块是否在正常进行 EtherNet/IP 通信。

复位(初始化)时的设定

长按复位开关 3 秒钟以上后，重新启动 MS-A1-30X1 通讯模块，可初始化为出厂时的设定。

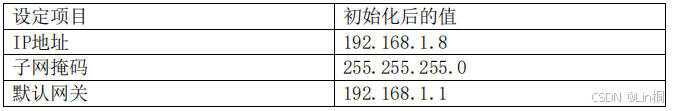

出厂时的设定如下所述。

发送指示灯(TXD)

表示 MS-A1-30X1 通讯模块各通道是否处于有发送数据。

接收指示灯(RXD)

表示 MS-A1-30X1 通讯模块各通道是否处于有接收到数据。

串口网关 MS-A1-3041

MS-A1-3041 通过 Profinet 协议与 Modbus 协议的相互转换，可以将 Modbus 串口设备接入 Profinet 网络，并可轻松实现数据的双向交换。

技术指标

[1] 四个独立通道；

[2] Profinet 网络与 Modbus 网络相互独立；

[3] 以太网 10/100M 自适应；

[4] 具有 IP 地址冲突探测功能；

[5] 支持 ODVA 标准 Profinet 通信协议；

[6] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、115200 可选，校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[7] MS-A1-3041 串口网关作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 功能码，每个通道最多可配置 128 条 Modbus 命令，Modbus 功能码 03H、04H、06H、10H 支持“字节交换”功能，便于用户解决两个网络间数据的大端小端格式问题；

[8] 串口独立 3KV 磁耦隔离；

[9] Profinet 最大输入输出字节数：

最大输入字节数为 800Bytes

最大输出字节数为 500Bytes

[10] 防护等级：IP20；

[11] 测试标准：符合 EMC 测试标准。

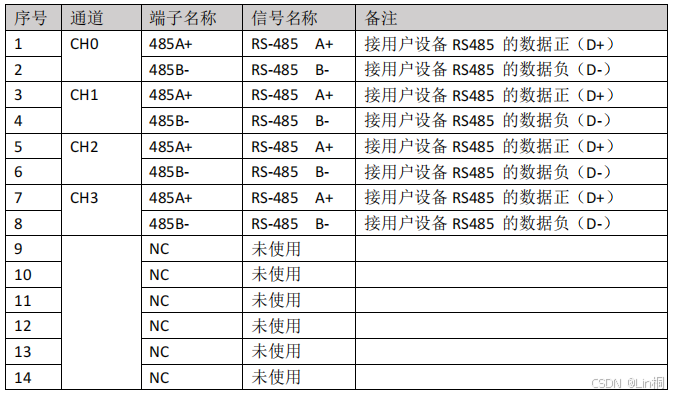

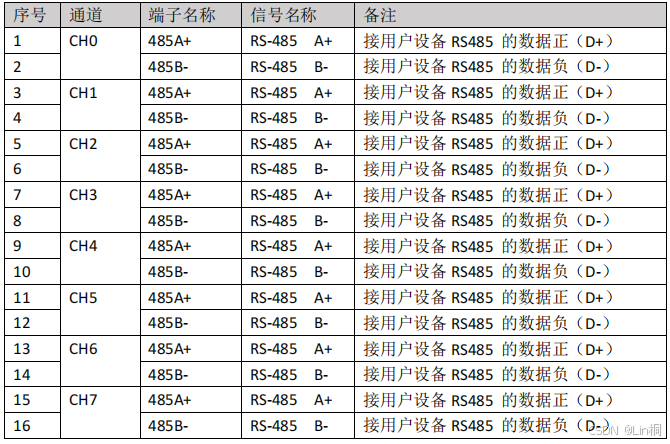

端子排列

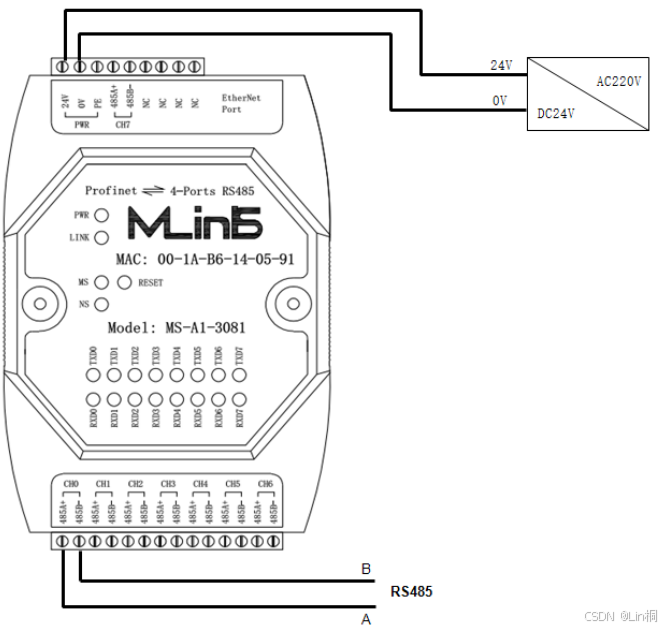

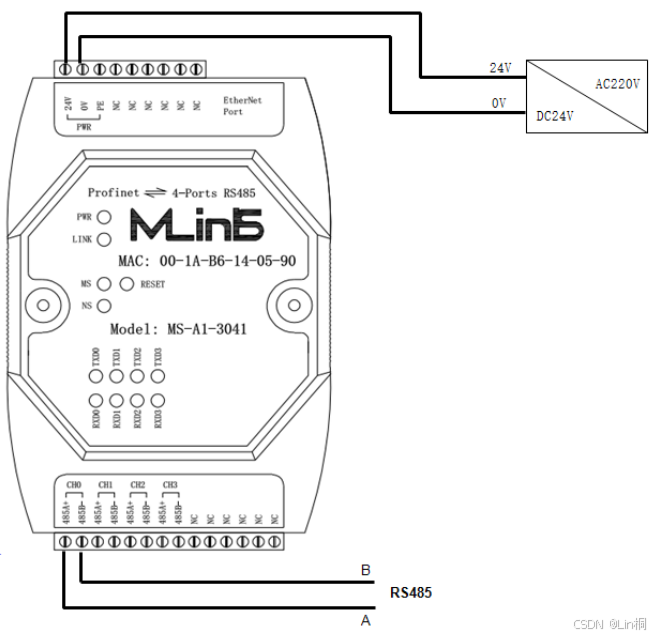

布线图

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-3041 的 RS485 接口内部有终端电阻，在网页启用即可。

配置说明

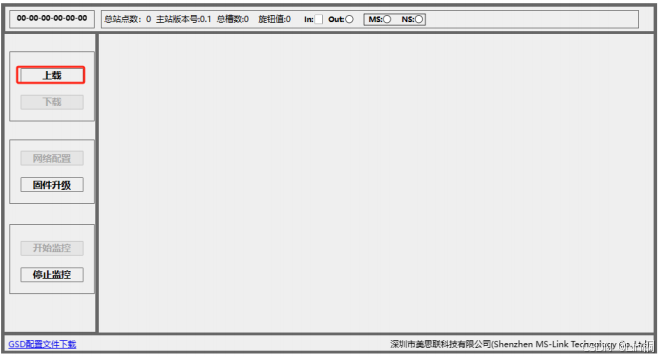

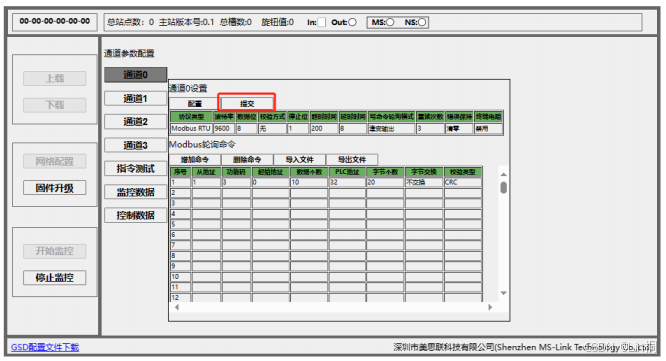

打开浏览器，地址栏输入http://192.168.1.8/（模块初始IP地址为192.168.1.8），打开扫描器监控页面，点击上载；

通道0

参数设定

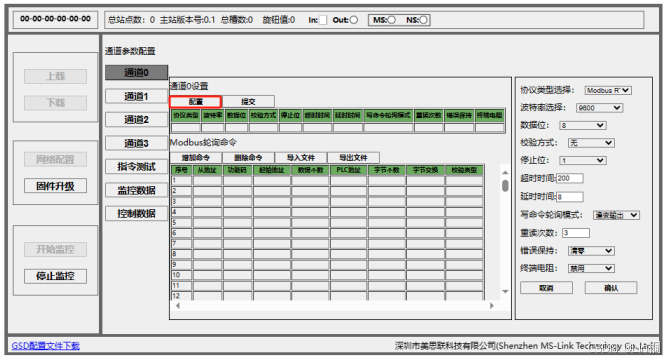

选择通道0，点击配置，设定协议类型、波特率、数据位、校验方式、停止位、响应等待时间、轮询延时时间、 写命令轮询模式、重读次数、错误保持和终端电阻启用。

1. 协议类型 ：Modbus RTU， Modbus ASCII。

2. 波特率 ：4800， 9600， 19200， 38400， 57600， 115200bps 可选。

3. 数据位 ：8 位， 7 位。

4. 校验方式 ：无，奇，偶可选。

5. 停止位 ：1， 2 可选。

6. 超时时间 ：当 Modbus 主站发送命令后，等待从站响应的时间，范围： 10~60000ms。

7. 轮询延时时间

一条 Modbus 命令发完并收到正确响应或响应超时之后，发送下一条 Modbus 命令之前，延迟的时间，范围： 0~2500ms。

8. 写命令轮询模式

Modbus 写命令（输出命令），有三种输出模式：连续输出，禁止输出，逢变输出。

连续输出：与 Modbus 读命令输出方式相同，根据扫描比率进行扫描输出。

禁止输出：禁止输出 Modbus 写命令。

逢变输出：输出数据有变化时，输出写命令，并在接收到正确响应后停止输出。

9. 重读次数 ：轮询指令读写错误时，重复读取的次数，然后再执行下一条指令，范围 1~10。

10. 错误保持 ：读取错误时，是否保持上一次读取值。

11. 终端电阻

禁用：禁用终端电阻。

启用：启用终端电阻。

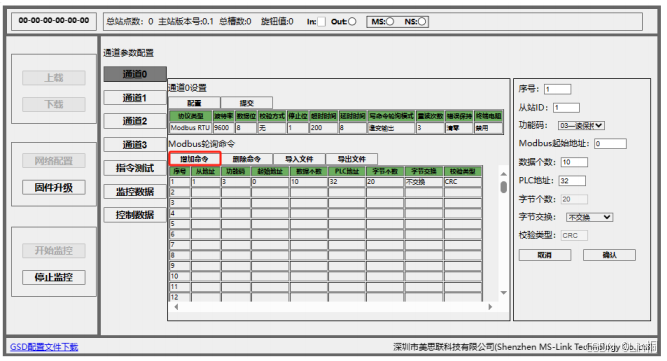

Modbus 轮询命令

最多可添加 128 条命令。

1. 序号 ：表示该新增命令要加在什么位置，范围：1~128。

2. 从站ID ：该通道所连接的从站节点号，范围：0~255。

3. 功能码

支持功能码：01(读线圈状态)，02(读输入状态)，03(读保持寄存器)，04(读输入寄存器)， 05(写单个线圈)，06(写单个保持寄存器)，15(写多个线圈)，16(写多个保持寄存器)。

4. Modbus 寄存器起始地址

Modbus 从站设备中寄存器/开关量/线圈等起始地址，十进制，范围：0~65535。

5. 数据个数 ：数据长度，两个字节为一个数据个数长度, 范围：1~10。

6. PLC 地址

映射到 PLC 中所对应的地址偏移量；

数据在模块内存中映射的地址范围：

读命令(01,02,03,04)：N + 32 ～ N + 399。

写命令(05,06,15,16)：M + 1 ～ M + 249。

( N : 监控数据首 DM 编号，M : 控制数据首 DM 编号)

7. 字节个数 ：读写命令字节个数。

8. 字节交换

有三种类型：不交换，高低字节交换，四字节交换。

用户可能需要交换字节顺序才能得到正确的数值。

9. 校验类型 ：CRC。

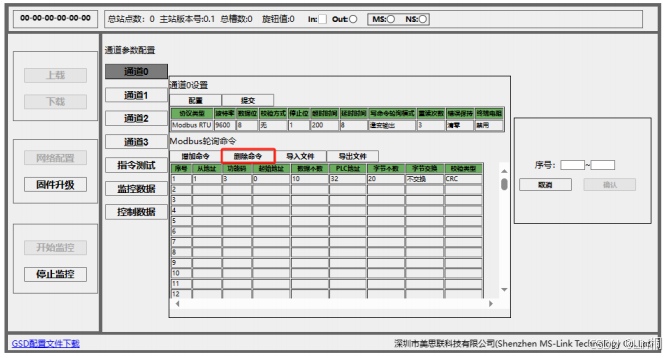

删除命令

1. 序号 ：表示删除该命令的位置，范围：1~128。

提交

当通道参数和 Modbus 轮询命令都添加完成后，点击提交按钮，到此通道设定完成。

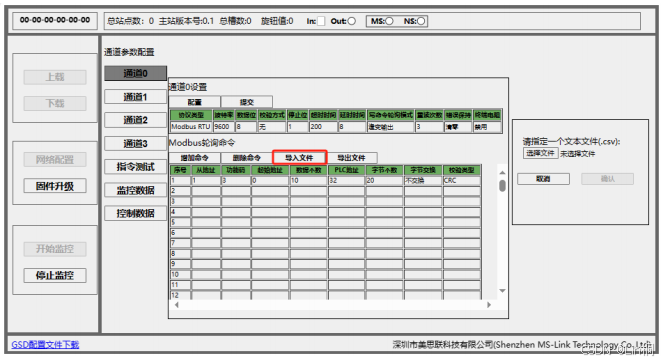

导入文件

可以导入 csv 文件，进行添加轮询命令；

导出文件

可以导出 csv 文件，对轮询命令进行保存；

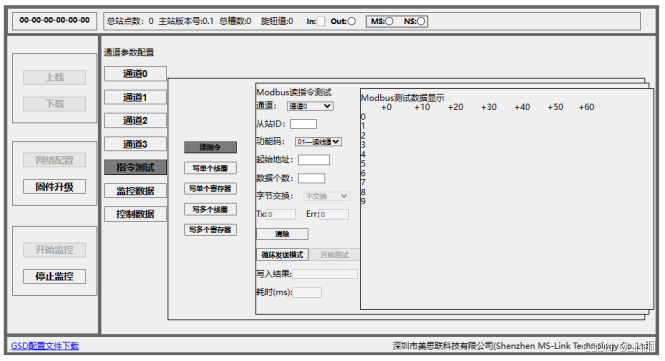

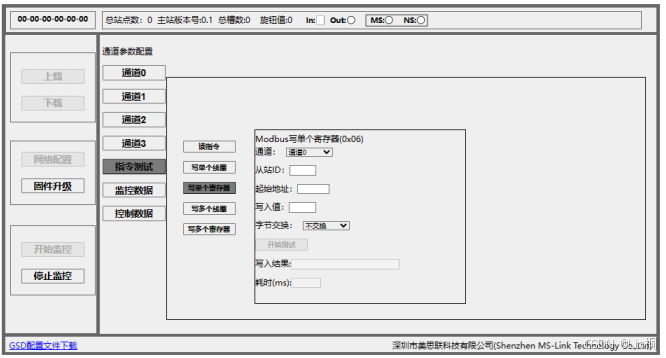

指令测试

指令测试页面，可进行手动读写操作，必须在通道参数设定完成后才能进行指令测试；

读指令

1. 通道 ：写入所要测试的通道，范围：0~3。

2. 从站ID ：写入所要测试的从站节点号，范围：0~255。

3. 功能码

支持功能码：01(读线圈状态)，02(读输入状态)，03(读保持寄存器)，04(读输入寄存器)。

4. 起始地址 ：Modbus 从站设备中寄存器/开关量/线圈等起始地址，十进制，范围：0~65535。

5. 数据个数 ：数据长度，两个字节为一个数据个数长度, 范围：1~64。

6. 字节交换

有三种类型：不交换，高低字节交换，四字节交换。

用户可能需要交换字节顺序才能得到正确的数值。

7. 清除 ：清除Tx(发送次数)和Err(读取错误次数)。

8. 循环发送模式 ：当前读取指令循环发送。

9. 开始测试

上述参数设定完成后，点击开始测试按钮，测试返回数据显示在右侧显示框。

10.写入结果 ：显示该读取操作的结果，显示代码 0 即为读取成功，其他代码请参考“错误代码”。

11.耗时 ：显示该读取指令耗时，单位 ms。

写单个线圈

1. 通道 ：写入所要测试的通道，范围：0~3。

2. 从站ID ：写入所要测试的从站节点号，范围：0~255。

3. 起始地址

Modbus 从站设备中寄存器/开关量/线圈等起始地址，十进制，范围：0~65535。

4. 写入值 ：Modbus 设定值，可选择 OFF 或 ON。

5. 开始测试 ：上述参数设定完成后，点击开始测试按钮，将写入值写入从站设备。

6. 写入结果

显示该写入操作的结果，显示代码0即为写入成功，其他代码请参考“错误代码”。

7. 耗时 ：显示该写入指令耗时，单位 ms。

写单个寄存器

1. 通道 ：写入所要测试的通道，范围：0~3。

2. 从站ID ：写入所要测试的从站节点号，范围：0~255。

3. 起始地址

Modbus 从站设备中寄存器/开关量/线圈等起始地址，十进制，范围：0~65535。

4. 写入值 ：Modbus设定值，设定范围为-32768~32767。

5. 字节交换

有两种类型：不交换，高低字节交换。

用户可能需要交换字节顺序才能得到正确的数值。

6. 开始测试 ：上述参数设定完成后，点击开始测试按钮，将写入值写入从站设备。

7. 写入结果

显示该写入操作的结果，显示代码0即为写入成功，其他代码请参考“错误代码”。

8. 耗时 ：显示该写入指令耗时，单位 ms。

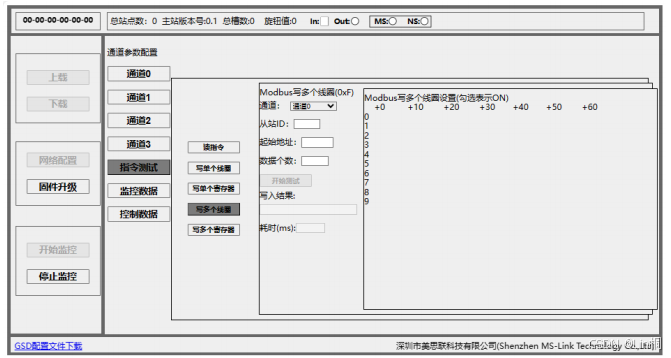

写多个线圈

1. 通道 ：写入所要测试的通道，范围：0~3。

2. 从站ID ：写入所要测试的从站节点号，范围：0~255。

3. 起始地址

Modbus 从站设备中寄存器/开关量/线圈等起始地址，十进制，范围：0~65535。

4. 数据个数 ：数据长度，两个字节为一个数据个数长度, 范围：1~64。

5. 开始测试

上述参数设定完成后，点击开始测试按钮，将右侧设定框中设定值写入从站设备，勾选 表示 ON，反之为 OFF。

6. 写入结果 ：显示该写入操作的结果，显示代码 0 即为写入成功，其他代码请参考“错误代码”。

7. 耗时 ：显示该写入指令耗时，单位 ms。

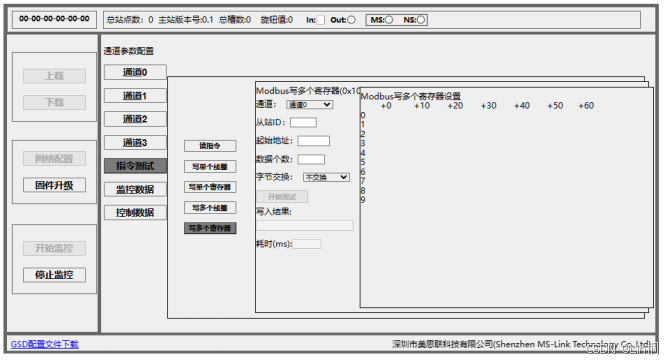

写多个寄存器

1. 通道 ：写入所要测试的通道，范围：0~3。

2. 从站ID ：写入所要测试的从站节点号，范围：0~255。

3. 起始地址 ：Modbus 从站设备中寄存器/开关量/线圈等起始地址，十进制，范围：0~65535。

4. 数据个数 ：数据长度，两个字节为一个数据个数长度, 范围：1~64。

5. 字节交换

有三种类型：不交换，高低字节交换，四字节交换。

用户可能需要交换字节顺序才能得到正确的数值。

6. 开始测试

上述参数设定完成后，点击开始测试按钮，将右侧设定框中设定值写入从站设备，写入值设定范围为 -32768~32767。

7. 写入结果 ：显示该写入操作的结果，显示代码0即为写入成功，其他代码请参考“错误代码”。

8. 耗时 ：显示该写入指令耗时，单位 ms。

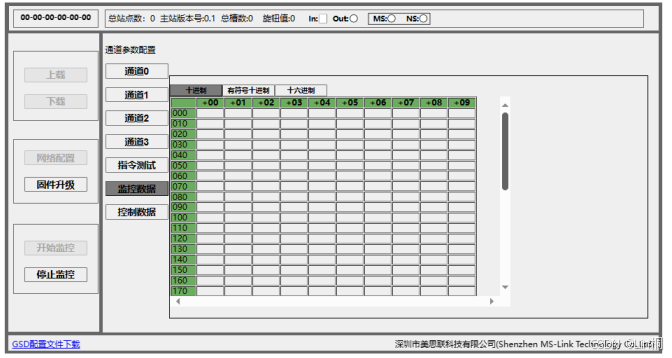

监控数据(输出数据)

可切换三种显示状态，十进制、有符号十进制和十六进制；

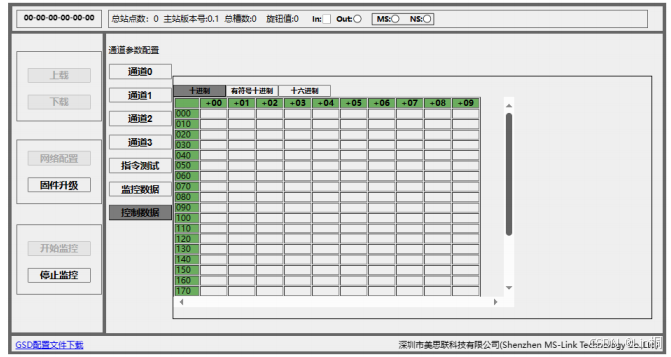

控制数据(输入数据)

可切换三种显示状态，十进制、有符号十进制和十六进制

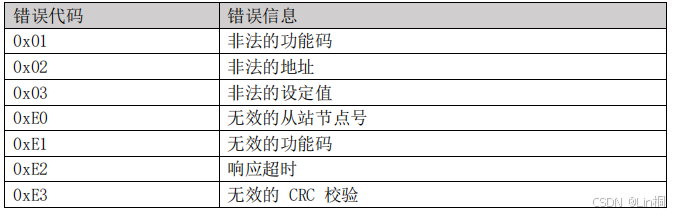

错误消息一览表

串口网关 MS-A1-3081

MS-A1-3081 通过 Profinet 协议与 Modbus 协议的相互转换，可以将 Modbus 串口设备接入 Profinet 网络，并可轻松实现数据的双向交换。

技术指标

[1] 八个独立通道；

[2] Profinet 网络与 Modbus 网络相互独立；

[3] 以太网 10/100M 自适应；

[4] 具有 IP 地址冲突探测功能；

[5] 支持 ODVA 标准 Profinet 通信协议；

[6] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、115200 可选，校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[7] MS-A1-3081 串口网关作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 功能码，每个通道最多可配置 48 条 Modbus 命令，Modbus 功能码 03H、04H、06H、10H 支持“字节交换”功能，便于用户解决两个网络间数据的大端小端格式问题；

[8] 串口独立 3KV 磁耦隔离；

[9] Profinet 最大输入输出字节数：

最大输入字节数为 800Bytes

最大输出字节数为 500Bytes

[10] 防护等级：IP20；

[11] 测试标准：符合 EMC 测试标准。

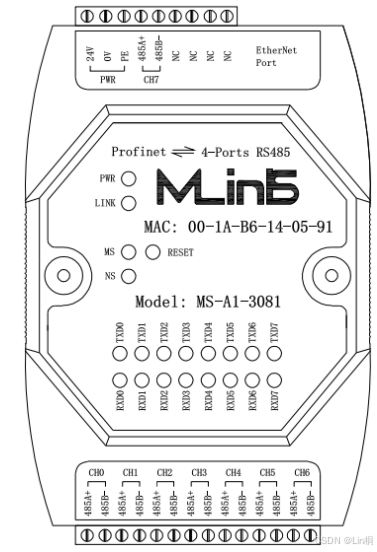

端子排列

布线图

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一 个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-3081 的 RS485 接口内部有终端电阻，在网页启用即可。

Profinet 通信字节分配

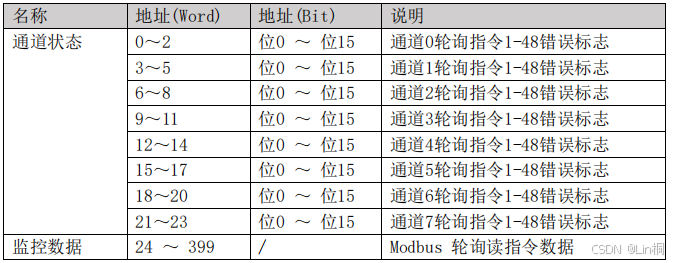

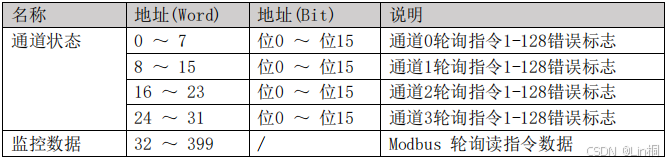

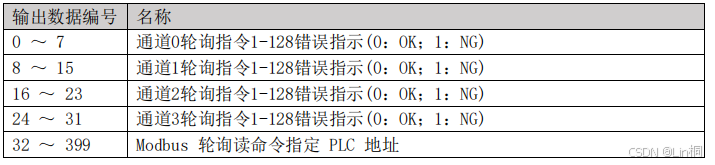

对于 IN 区域的分配(MS-A1-30X1→扫描器)

来自 MS-A1-30X1 模块的数据分配到 Profinet 扫描器的 IN 区域。

MS-A1-3041

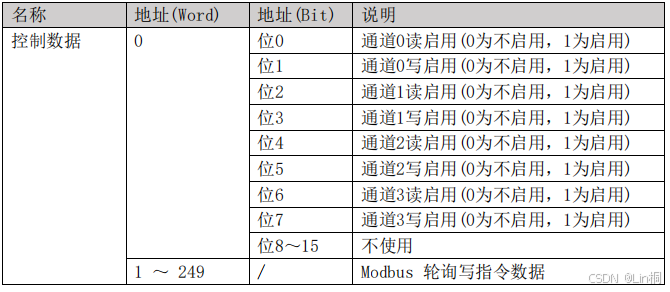

监控数据(400 字/800 字节)Assembly Instance:64H(100)

MS-A1-3081

监控数据(400 字/800 字节)Assembly Instance:64H(100)

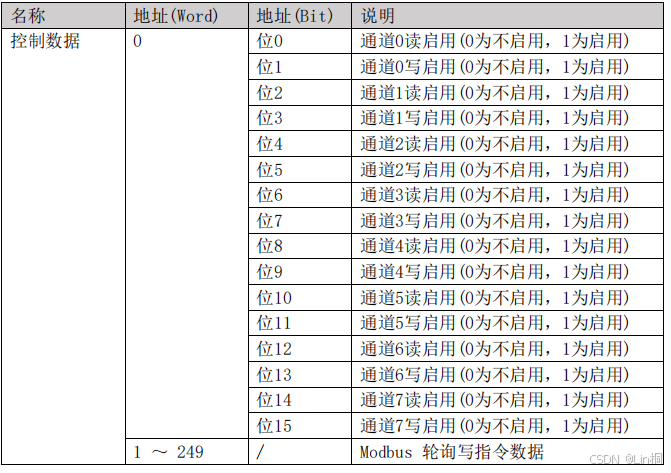

面向 OUT 区域的分配(扫描器→MS-A1-30X1)

面向 MS-A1-30X1 模块的数据分配到 Profinet 扫描器的 OUT 区域。

MS-A1-3041

控制数据(250 字/500 字节)Assembly Instance:65H(101)

MS-A1-3081

控制数据(250 字/500 字节)Assembly Instance:65H(101)
