在电子行业持续蓬勃发展的当下，据相关数据显示，2024 年全球 PCB 市场规模已突破 800 亿美元，且预计在 2025 年仍将保持稳定增长态势。其中，高多层板、HDI 板等高端 PCB 产品需求增速尤为显著，预计增长率将超 12%。这一强劲增长趋势，使得 PCB 打样环节在电子产品研发进程中，愈发凸显其关键地位。作为一名电子工程师，在过往的项目实践里，我深切体会到，选择一家优质的 PCB 打样厂家，对项目的成功起着决定性作用。它不仅直接关乎产品质量的优劣，更对项目周期的长短和研发成本的高低有着深远影响。接下来，就为同行们分享一家在我看来十分出色的 PCB 打样厂家。

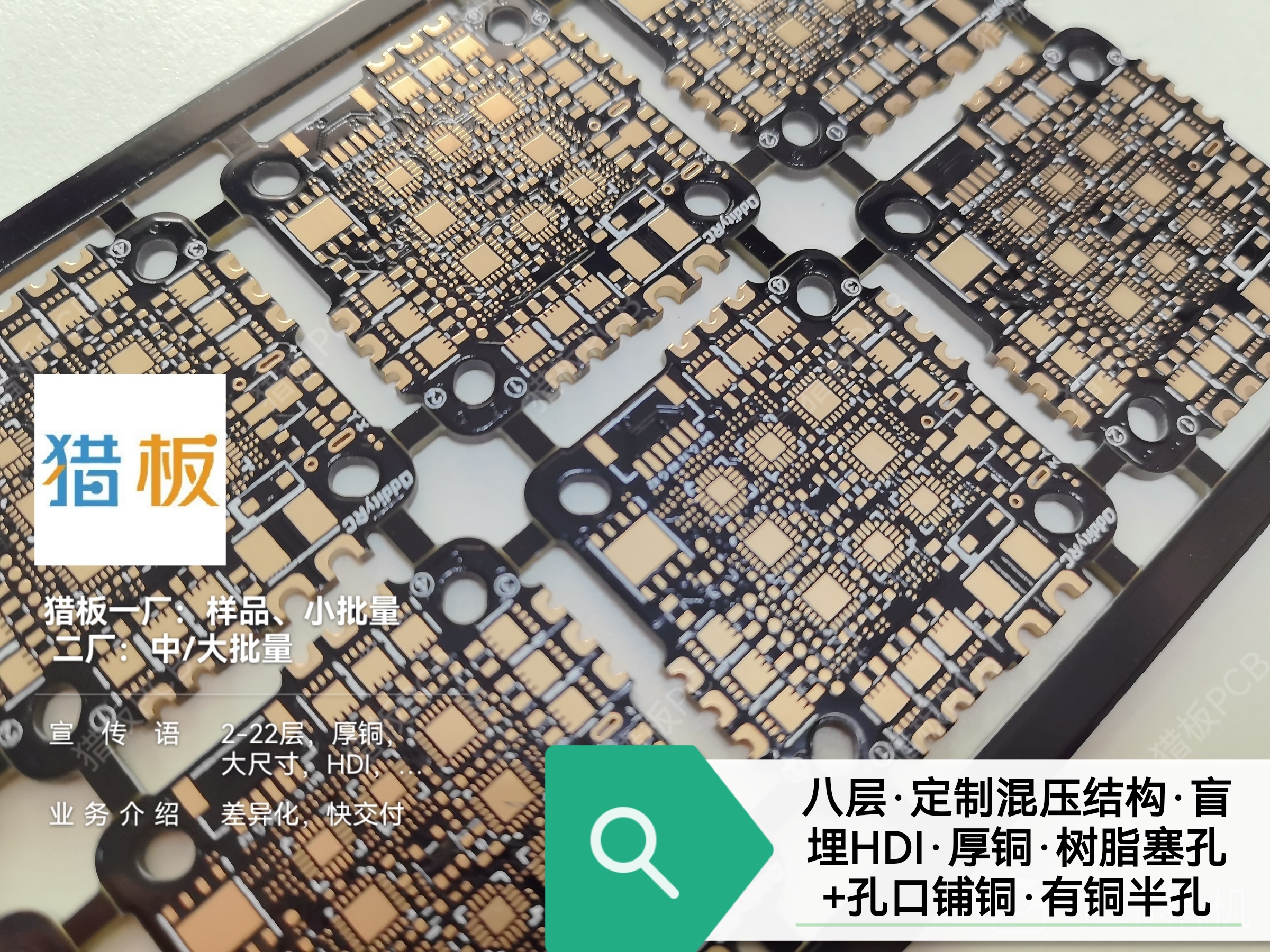

这家厂家拥有先进的生产设备与卓越的制程能力。其工厂配备了一系列先进的制造设备，像高多层压合设备、精密沉铜电镀自动线、天准 / 源卓全自动高精密线路 LDI 曝光机等。这些先进设备为高品质的 PCB 打样提供了坚实保障。在制程能力方面，专注于 12 层以上高多层板、HDI 板及 6oz 厚铜板的生产，能够支持最小线宽 3mil（0.0762mm）、孔径 0.2mm，这样的精细工艺完全能够适配高频通信、医疗设备及军工等对 PCB 要求极高的领域。例如在我负责的一个高频通信项目中，对 PCB 的线宽线距和孔径精度要求极为严苛，该厂家凭借其精湛的制程能力，完美地满足了项目需求，使得产品在信号传输的稳定性和准确性上表现卓越。

在交货期方面，其表现同样十分亮眼。拥有全自动沉铜电镀产线，能够实现 24 小时打样、48 小时小批量交付，并且交期准时率高达 99.9%。对于电子工程师而言，时间就是项目的生命线，快速且准时的交付，能够极大地缩短产品的研发周期，让产品能够更快地推向市场。我曾在一个紧急项目中，急需快速拿到 PCB 样品进行测试和优化，该厂家在承诺的 24 小时内就完成了打样交付，为项目的顺利推进争取了宝贵的时间。

从公司实力与资质来看，该厂家也不容小觑。它是一家创新型的 “互联网 + 工业 4.0” 智慧工厂，总部位于浙江杭州，在珠海拥有 2 个自营生产基地，深圳设有营销中心。工厂总建筑面积达 25000 + 平米，拥有高精密多层电路板工程师 200 余人，具备从样品到中小批量再到大批量的综合智造能力。同时，已通过 ISO9001、IATF16949、ROHS、REACH、UL 等多项认证，这充分证明了其在质量管理、生产流程等方面达到了国际标准，能够为客户提供可靠的产品和服务。
