AD PCB如何批量放置过孔?

本文介绍了如何利用CAD软件中的快捷键,如PL画辅助线、Ctrl+X选择圆心、EA创建并保持网络名称进行粘贴阵列等步骤,详细说明了设置过孔间距(如2mm)后,如何选取和操作PL线完成阵列并最终删除多余线的过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

注:快捷键PL画一条⭕️辅助线,也可以不画

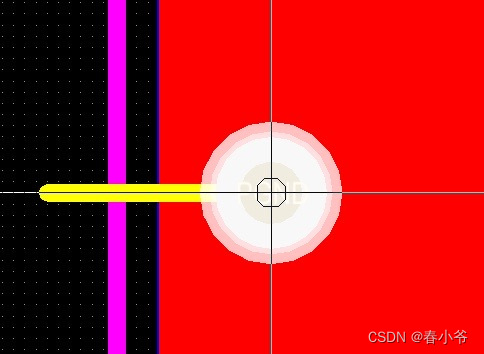

选中一个过孔➡️Ctrl+X➡️选圆心

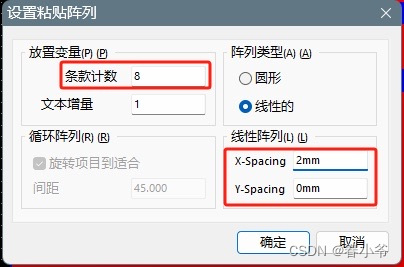

 ➡️快捷键EA➡️保持网络名称➡️粘贴阵列


➡️数量➡️确定

X:横向

Y:纵向

 注:我这里填的是过孔间距2mm

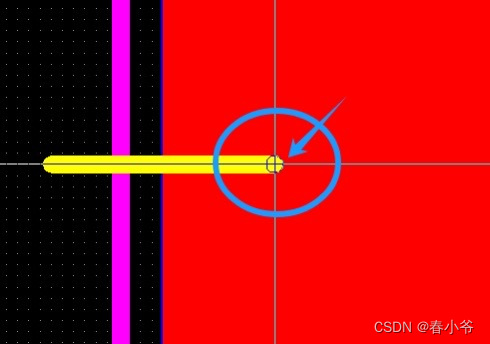

 ➡️选中PL的点

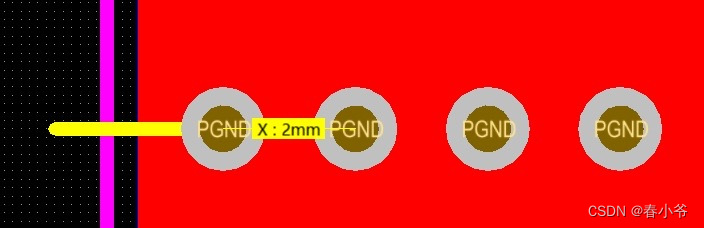

 ➡️放置完成➡️在把PL线删掉就可以啦
