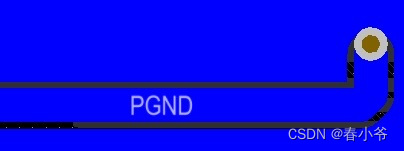

①同一网络铺铜走线没有铺上？

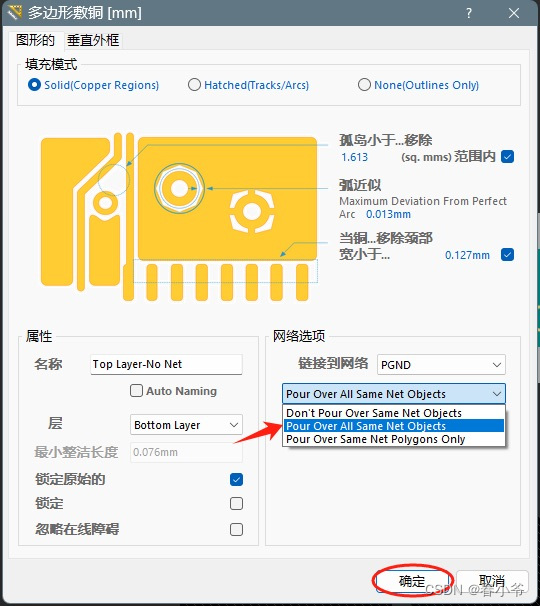

➡️双击铜皮

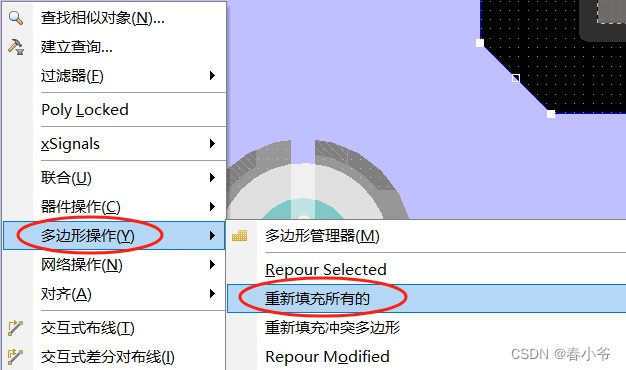

➡️选中铜皮➡️重新填充所有的➡️完成

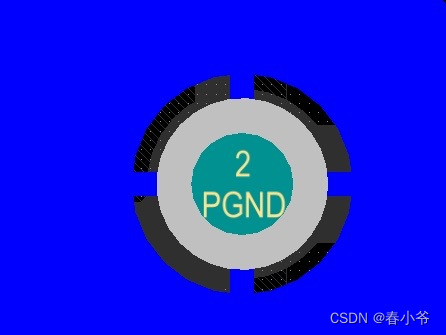

②同一网络铺铜焊盘没有铺上？

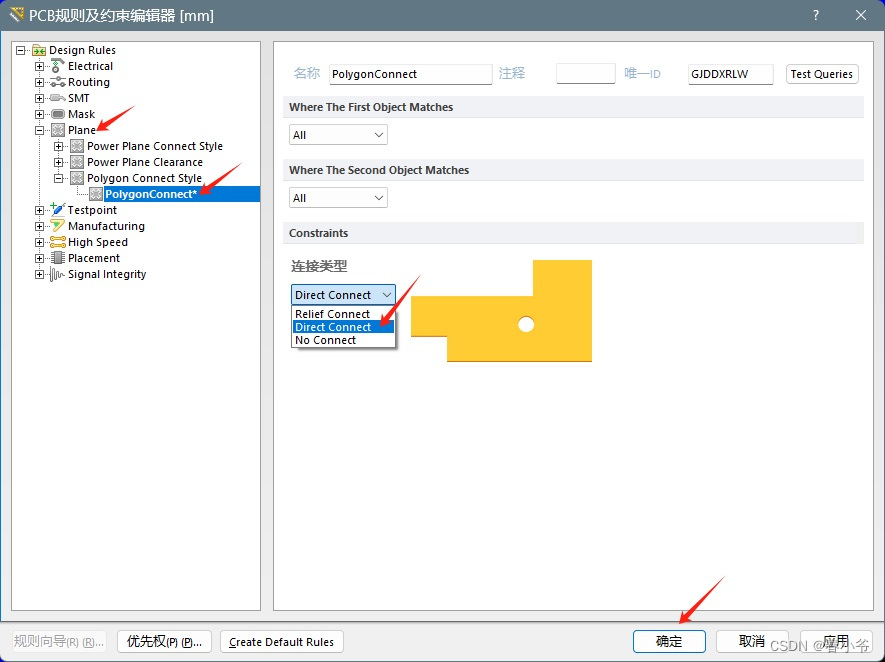

➡️DR➡️把Relief Connect改为Direct Connect


➡️选中铜皮➡️重新填充所有➡️完成
