AD画PCB如何放置过孔

最新推荐文章于 2025-04-24 16:23:04 发布
最新推荐文章于 2025-04-24 16:23:04 发布
阅读量2.2k 收藏 6
点赞数 23
分类专栏： Altium Designer的使用 文章标签： 硬件工程 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42499230/article/details/145987608
版权

一、过孔设置

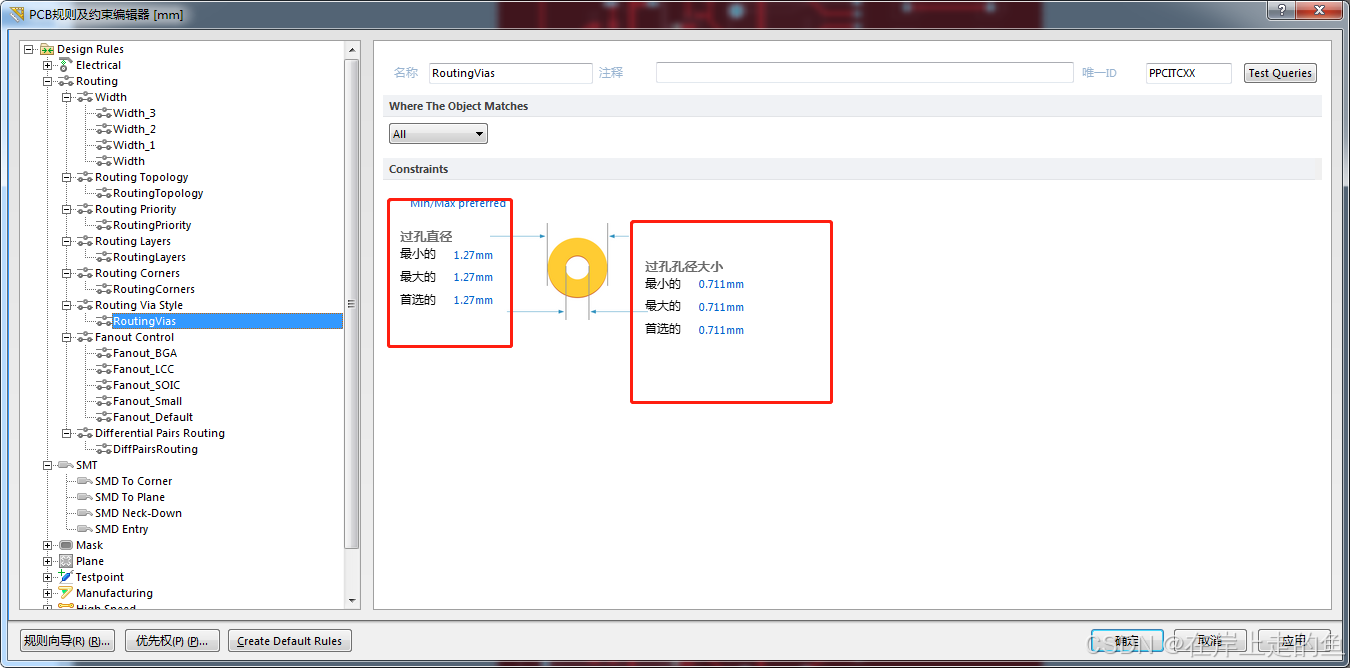

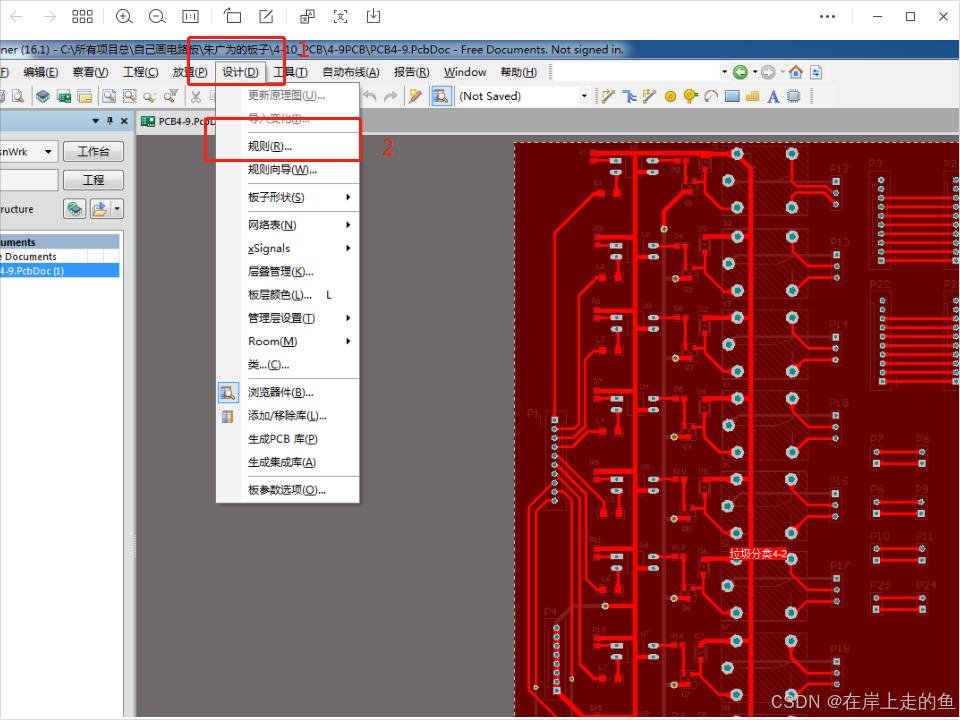

  PCB布局布线时需要打过孔，在打过孔之前需要先在规则设置里面对过孔进行设置，如下图所示：
在这里插入图片描述在这里插入图片描述设置好后点击“确认”

二、过孔放置

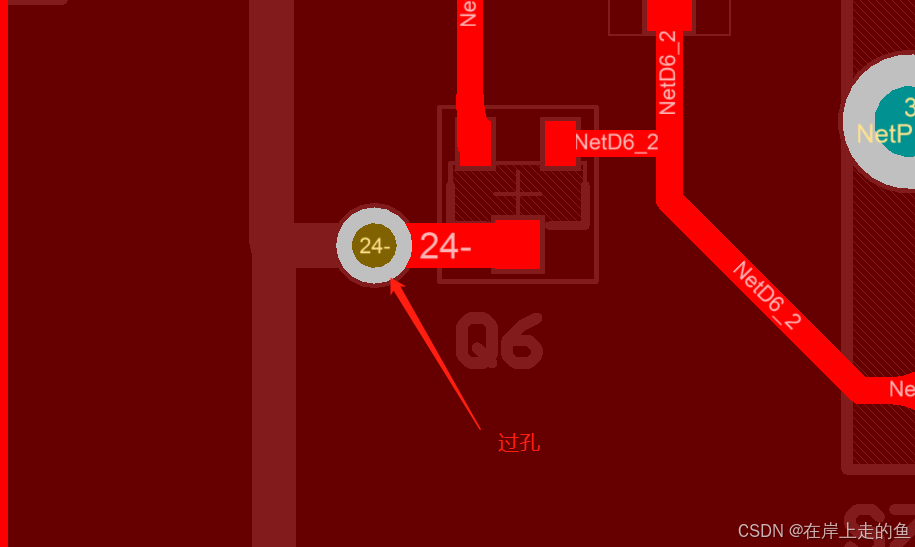

  走线时走到需要放置过孔的位置，点击键盘上的“2”，如何需要切换过孔的尺寸就再点击两下“4”。
在这里插入图片描述

大家好！我是一名从事嵌入式软硬件的工程师，欢迎在评论里面与我一起学习探讨，喜欢我的文章就点个关注点个赞吧，谢谢！
