【三层交换机VLAN间路由的配置】

三层交换机

三层交换机的 VLAN 间路由是通过 SVI 来实现的,SVI ( Switch Virtual Interface )是配置在多层交换机中的虚拟接口。作为 VLAN内主机的网关,可以为交换机上的任何 VLAN 创建 SVI。SVI 是路由口。VLAN 的 SVI为在与该 VLAN相关联的所有交换机之间传输数据包提供了第三层处理。

配置命令


1.配置交换机的端口为三层口
Router(config)#interface interface-id Router(confia-if)#no switchport

2,开启三层交换机的路由功能
Router(config)#ip routing

3,创建 VLAN的虚拟接口并配置IP地址
Switch(config)#interface vlan vlan-id
Switch(config-if)#ip address ip-address mask

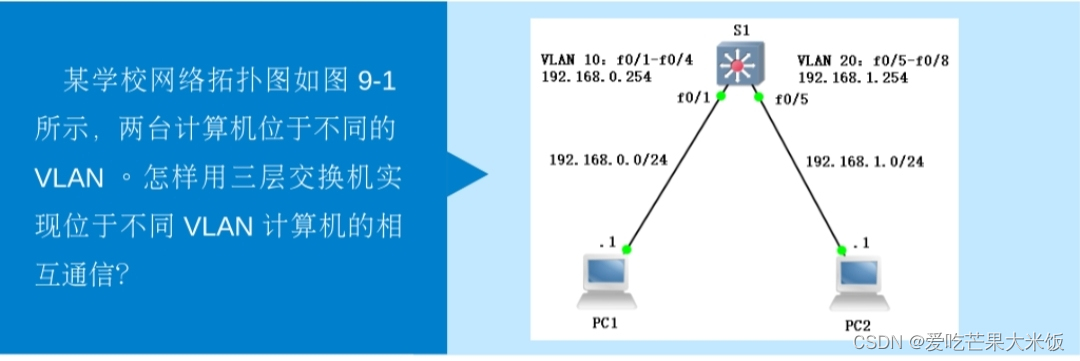

例题


 步骤1:在交换机S1的全局配置模式下输入以下代码,配置VLAN。

S1(config)#vlan 10

S1(config-vlan)#vlan 20

S1(config-vlan)#interface range f0/1-4

S1(config-if-range)#switchport mode access S1(confia-if-range)#switchport access vlan 10 S1(config-if-range)#interface range f0/5-8 S1(config-if-range)#switchport mode access S1(config-if-range)#switchport access vlan 20

步骤2:在交换机S1的全局配置模式下输入以下代码,配置SVI。

S1(config)#interface vlan 10

S1(config-if)#ip address 192.168.0.254 255.255.255.0 S1(config-if)#no shutdown S1(config-if)#interface vlan 20

S1(config-if)#ip add 192.168.1.254 255.255.255.0 S1(config-if)#no shutdown

步骤 3:在交换机S1的全局配置模式下输入以下代码,开启三层交换机的路由功能。

S1(config)#ip routing

步骤4:

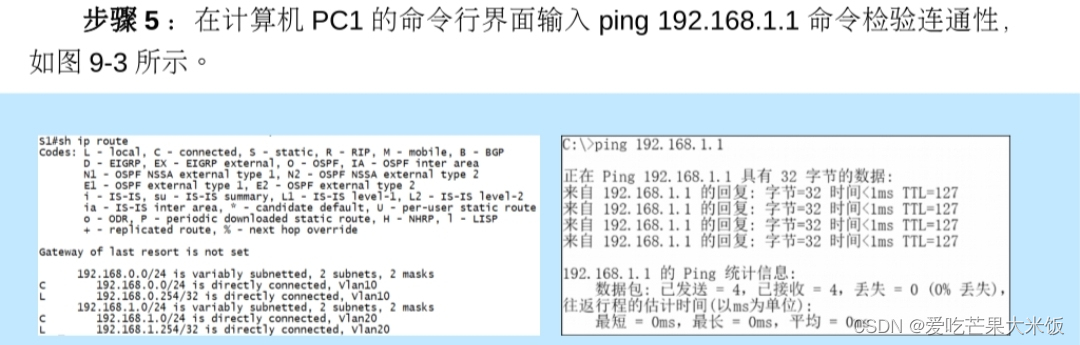

在交换机S1的特权执行模式下,输入show ip route命令查看三层交换机S1的路由表,如图
