51单片机数码管-自我总结

 一、单个数码管

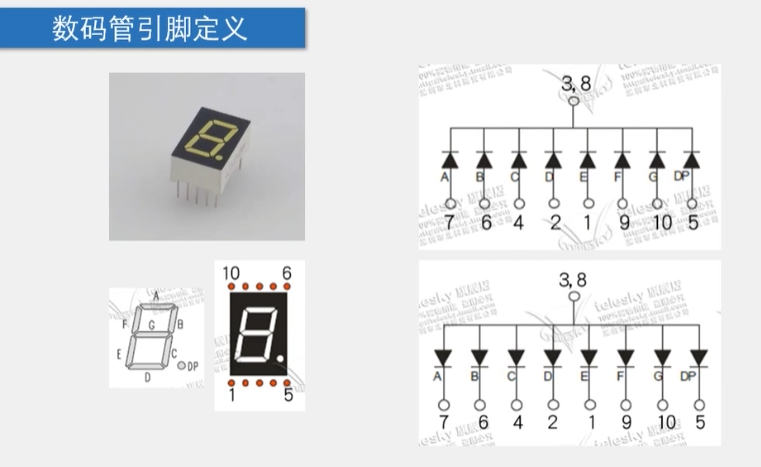

在单个数码管中，共8个灯管，按照顺时针顺序，分为A-G段，再加一个小数点DP段。总计8个段。刚好对应寄存器的8位。

在单个数码管中，一共有10个引脚，其中两个引脚是作为位选端且互相连通，并连通着其他8个引脚。这8个引脚作为段选端。

数码管共两种连接方式，一种是共阴极连接，也就是3和8号端口接在GND上。另一种是共阳极连接，也就是3和8号端口接在ACC上。

 使用方法:首先看是哪种连接方式，然后确定位选端，其次确定段选端。

二、 多个数码管

常见的多个数码管，一般为四位一体的数码管，也就是四个数码管组合在一起。

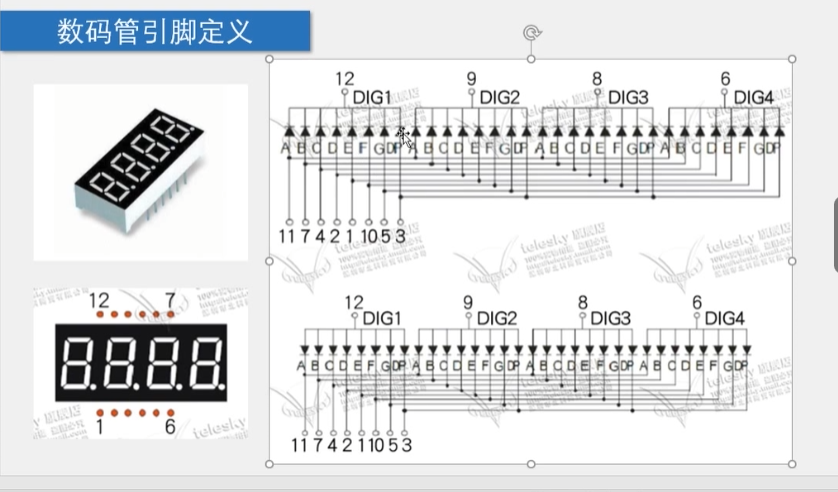

由图可知，每个数码管的位选端(公共端)都被单独引出来，而段选端则四个数码管共用。

使用方法:确定位选端，再确定段选端。

疑问:由于段选端是共用的，那么如何让不同数码管显示不同数字呢?

在后期，我们可以通过不断扫描数码管，利用人眼的的视觉差和数码管的残影，让数码管显示不同数字。

三、电路图

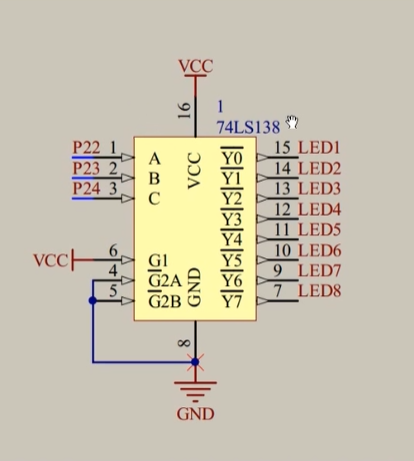

138译码器



 首先我们认识一下138译码器，G1 G2A G3B为使能端，是控制138译码器是否工作的，当为三个端口分别对应为1 0 0时为工作，在单片机上电时默认就是工作的。

138译码器通过3个端口（A B C）来控制数码管的位选端。

如何控制：首先按照字母大小排序（C B A),然后给C B A赋值0或1。比如当赋值0 0 0时，转换为十进制则为0，那么对应Y0号端口就输出0，其他端口则输出1，而Y0端口控制的是LED1数码管的位选端。这样就控制了多位一体数码管中具体某一数码管的公共端。

双向数据缓冲器

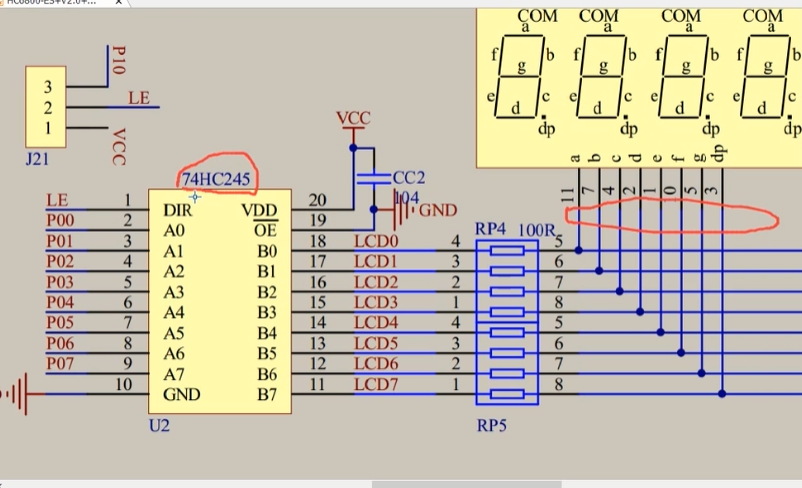

如图所示这里的74HC245芯片就是双向数据缓冲器，作用是对数据进行缓冲。

DIR口是控制数据是读取还是发送，为1时为发送，在这里LE接入VCC默认就是发送数据功能。反之则为读取。

OE口是使能端，决定芯片工作，当为低电平时为工作状态。

在芯片内部A0是与B0相通，A1与B1相通，A2与B2相通，以此类推。通过对P0寄存器(P00-P07)操作来控制数码管的段选端。

那么双向数据缓存器的作用还有哪些?

首先高电平的驱动能力弱，所以直接给数码管的段选端以高电平，亮度较低。

那么在双向数据缓冲器下，P00-P07不在作为驱动信号。而是作为控制信号，只需极小的电流。然后信号送入到双向数据缓冲器中后，双向数据缓冲器直接从电源汲取能量，获得的电流就较大，那么就增大了高电平的驱动能力。

PR4与PR5为排阻，作用为限流作用。



四、消影

数码管驱动方式有两种:

        1.单片机直接扫描: 也就是不断送数据，这种方式硬件结构简单，但会消耗大量cpu的时间。

        2.专用的驱动芯片：如TM1640，这种芯片自带显存和扫描电路，单片机只要告诉它显示什么即可。

在使用单片机直接扫描的驱动方式时，可能会产生显示数据错位现象。

原因:数码管显示经过 位选 段选 位选 段选 位选 段选

由于单片机的执行速度很快，在段选与位选过程中，上一次的数据还没清零，下一次的数据还没输入，从而导致数据错位现象.
