特点	说明
临时性	存储当前正在运行的程序和数据。
可读写	用户和程序可以随时读取或写入。
易失性	断电即失，关机后内容全部清空。
高速	与CPU配合执行程序时，速度很快。

举例说明：
你在用Word写文档时，文档的内容就在RAM里。当你保存时，它才被写入硬盘。如果突然断电，你未保存的内容就会丢失。

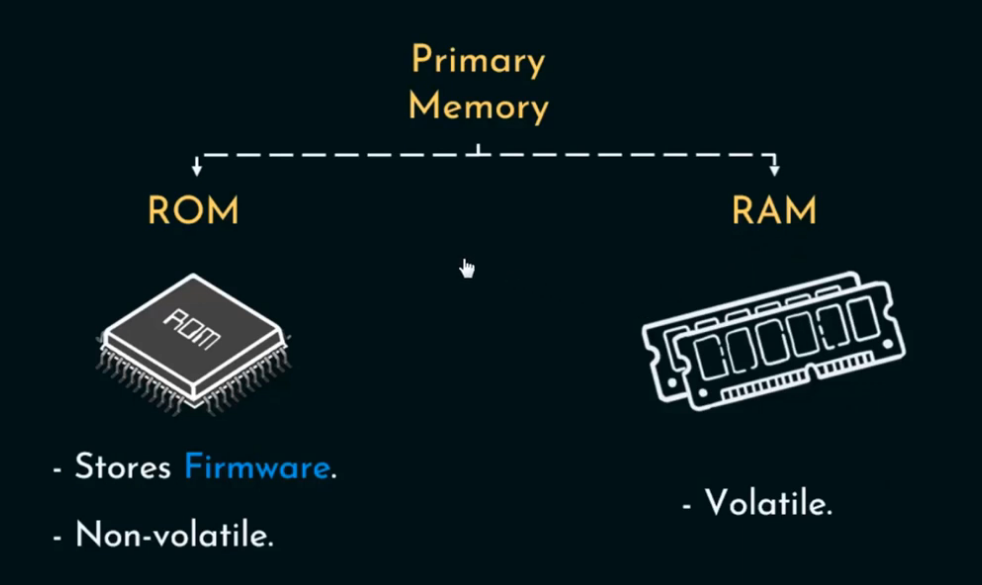

ROM

中文名称：只读存储器

英文全称：Read-Only Memory
功能特点：

特点	说明
只读	大多数ROM不能被普通程序修改（有些可以一次性写入）。
存储固件	用于保存“固件”（Firmware），如开机自检程序（BIOS）。
非易失性	断电后依然保留数据，不会丢失。
稳定	不会因软件或病毒等破坏，常用于启动和底层系统。

举例说明：
你按下电源键后，计算机会启动BIOS程序来检测硬件，这个BIOS程序就存储在ROM中。

ROM（只读存储器）

Firmware（固件）

中文名称：固件
定义：固件是嵌入硬件设备中的软件程序，它是软件和硬件之间的桥梁。

固件通常存储在 ROM 或 Flash ROM 中。
它不像普通软件那样可以经常更改，但有时可以更新（比如手机系统更新中的“固件更新”）。
控制设备的低层功能，如硬盘、键盘、打印机、主板等的操作。

简单理解：固件是“烧录”进硬件的微型程序，让硬件知道如何工作。

BIOS（Basic Input/Output System）

中文名称：基本输入输出系统
定义：BIOS 是一种特殊的固件，嵌入在主板上的 ROM 芯片中。它是电脑开机时最早运行的程序。

主要功能：

初始化硬件设备（如内存、CPU、显卡、硬盘）
执行 Power-On Self Test（POST，自检）
查找和加载启动引导程序（Bootstrap）

现代替代：现在的 BIOS 正逐渐被 UEFI（统一可扩展固件接口）替代，但原理类似。

Bootstrap（引导程序）

中文名称：引导程序 / 引导加载程序
定义：Bootstrap 是存储在磁盘中的一段特殊的程序，它的作用是将操作系统加载到内存中并启动它。

它不是固件，而是存储在硬盘等外部存储设备上的一段代码。
它由 BIOS/UEFI 启动并执行，通常就是我们说的bootloader（如 GRUB、Windows Boot Manager）。

Power-On Self Test（POST）

中文名称：开机自检

定义：
POST 是电脑加电启动后由 BIOS 执行的一系列硬件检测程序，用于确保系统关键硬件在操作系统加载之前是可用和正常的。

POST 的主要功能

步骤	内容	说明
1️⃣	CPU 检查	检测 CPU 是否能运行基本指令
2️⃣	内存检测	检查 RAM 是否存在且能正确读写
3️⃣	显示卡检查	如果有显卡，确保图形输出正常
4️⃣	输入设备检测	检查键盘、鼠标等基本输入设备是否连接
5️⃣	存储设备检测	硬盘、光驱、SSD等是否可识别
6️⃣	发出信号	如果失败，会发出蜂鸣声（beep code），提示用户错误类型

POST 的执行者是谁？

POST 是由 BIOS 固件程序在加电后第一时间执行的，属于 BIOS 的一部分功能。
它不依赖操作系统，也不需要用户干预。

POST 错误的表现

无法开机
黑屏
蜂鸣声（根据声音长短频率表示不同错误）
提示“keyboard not found”，“no boot device”等

💻 实际启动电脑的全过程

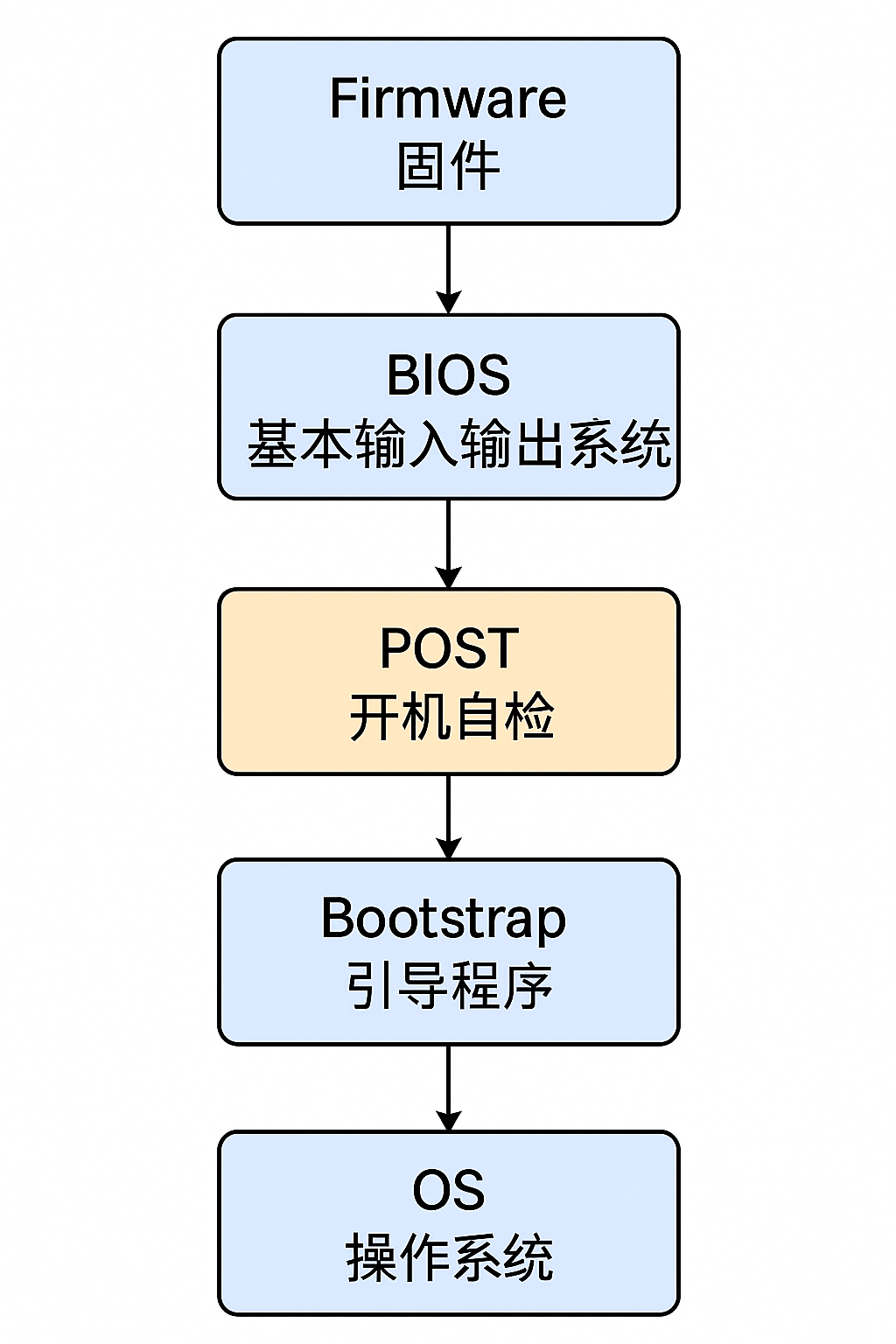

我们以下图和步骤详细说明整个启动过程：

Step 1：按下电源 → 固件启动（Firmware）

你按下电脑电源按钮，主板通电。
固件（即 BIOS 或 UEFI）首先启动。

🔍作用：启动 BIOS，控制最底层硬件操作。

Step 2：BIOS 启动 → 自检与初始化

BIOS 执行 Power-On Self Test（POST）：
- 检查 CPU、内存、显卡、键盘等是否正常工作。
- 初始化硬件参数。
如果检查通过，BIOS 会查找启动设备（通常是硬盘或U盘）。

关键词：BIOS 固件程序
🔍作用：检查和初始化硬件，为操作系统加载做好准备。

Step 3：加载 Bootstrap（引导程序）

BIOS 从启动设备（如硬盘）读取第一个扇区，即 Master Boot Record（MBR）或 EFI 分区。
加载引导程序（bootstrap loader）——如 Windows Boot Manager 或 GRUB。
引导程序负责加载操作系统核心（kernel）。

关键词：Bootstrap（引导程序）
🔍 作用：从硬盘加载操作系统核心程序，准备正式运行操作系统。

Step 4：操作系统加载 → 启动完成

Bootstrap 引导操作系统加载内核（如 Windows、Linux）。
内核加载系统服务、驱动程序，显示登录界面。
操作系统开始正常运行。

关键词：操作系统（OS）
🔍 作用：全面接管计算机资源，供用户使用。

[固件 Firmware] (ROM 中)
      ↓ 启动
[BIOS/UEFI] (进行自检与硬件初始化)
      ↓ 加载
[Bootstrap Loader] (硬盘中，引导OS加载)
      ↓ 启动
[操作系统] (正式运行，图形界面等)

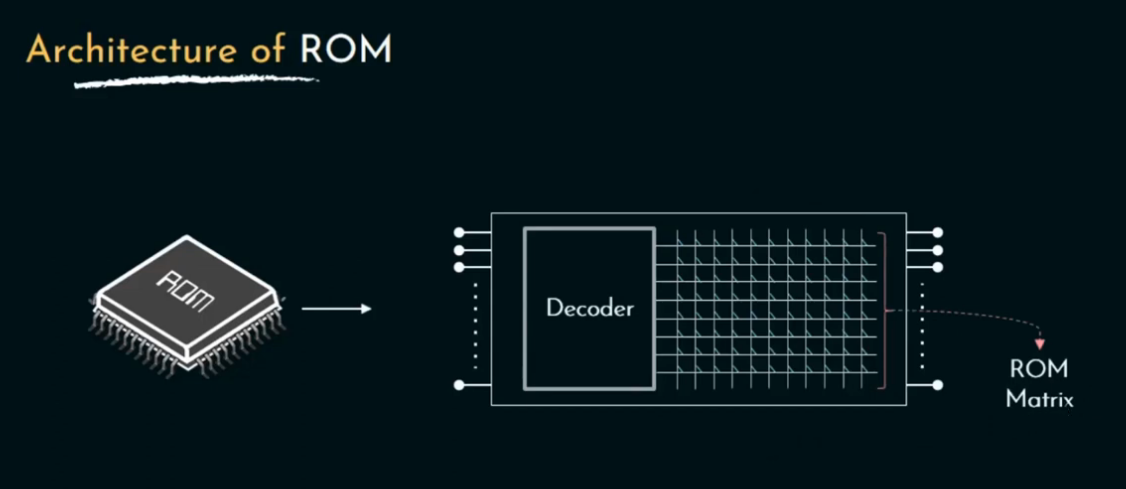

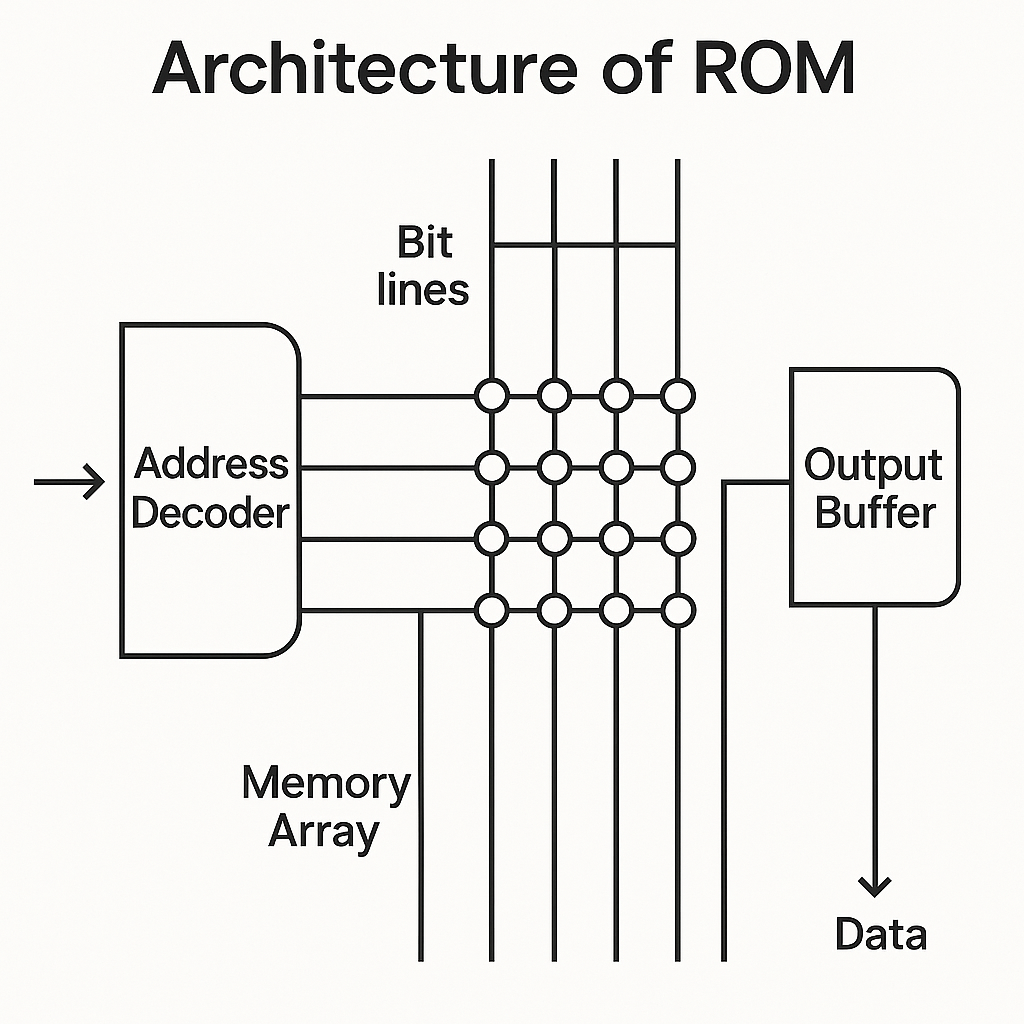

ROM 的架构结构（Architecture of ROM）

ROM 的架构是指它内部存储数据的电路结构和数据访问方式，通常包含地址解码器、存储矩阵（Memory Array）、输出缓冲器等部分。

ROM 的基本架构组成

模块	中文名称	功能
1️⃣ Address Decoder	地址译码器	接收外部传来的地址信号，选择对应的存储单元
2️⃣ Memory Array	存储阵列 / 存储矩阵	一个由许多“位单元”组成的二维结构，每个单元存一个比特
3️⃣ Word Line	字线	行方向的控制线，用于激活某一行的单元
4️⃣ Bit Line	位线	列方向的输出线，从激活单元中读取数据
5️⃣ Output Buffer	输出缓冲器	稳定和整合读取的比特数据，输出给外部设备或CPU

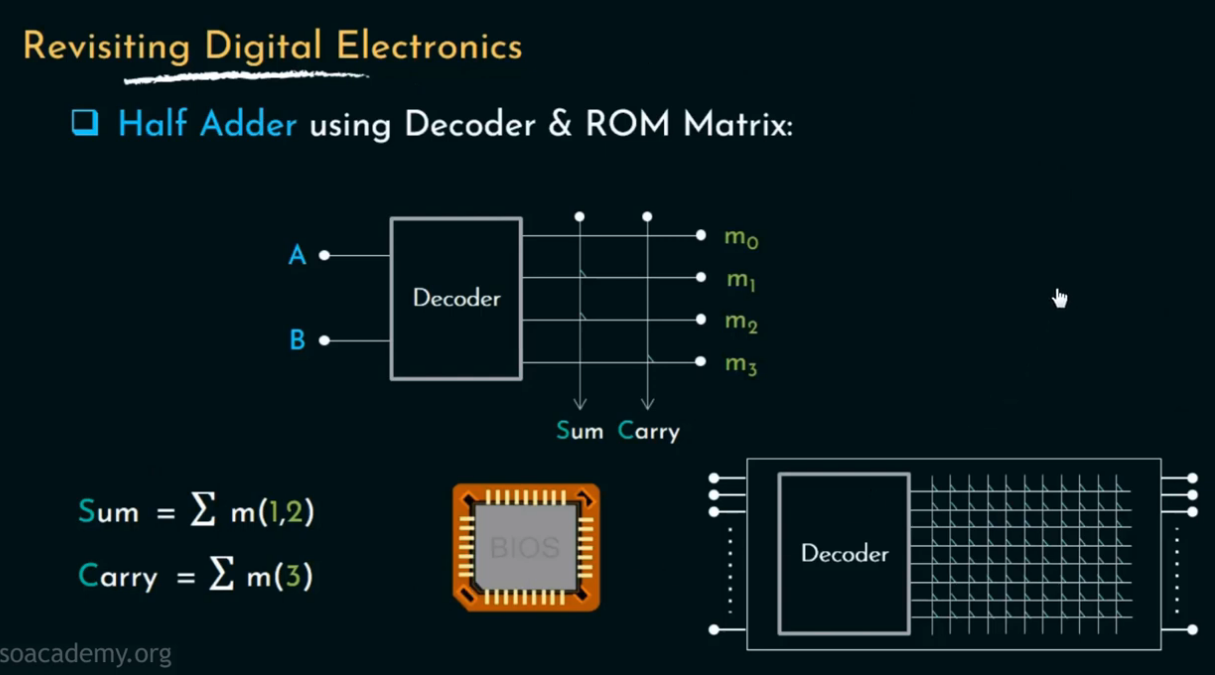

ROM 的存储阵列（Memory Array）

ROM 的核心是一个存储阵列矩阵：

**行（Word Lines）**代表地址
**列（Bit Lines）**代表存储的位
在特定交点处，通过熔断、金属连线、浮栅等技术决定该位是1还是0

ROM 工作流程简述：

CPU 发送一个地址信号给 ROM。
地址译码器将地址翻译为对应的“字线”。
字线激活某一行。
与激活行相交的位线输出该行的比特数据。
输出缓冲器将这些数据汇总，并输出给总线。

ROM的分类

ROM 根据是否可编程以及是否可擦除重写，可分为以下几类：

类型	是否可编程	是否可擦除	是否可重复编程
Mask ROM	❌ 否（制造时写死）	❌ 否	❌ 否
PROM	✅ 一次编程	❌ 否	❌ 否
EPROM	✅ 支持	✅ 紫外线擦除	✅ 是
EEPROM	✅ 支持	✅ 电擦除	✅ 是
Flash ROM	✅ 支持	✅ 批量电擦除	✅ 是
