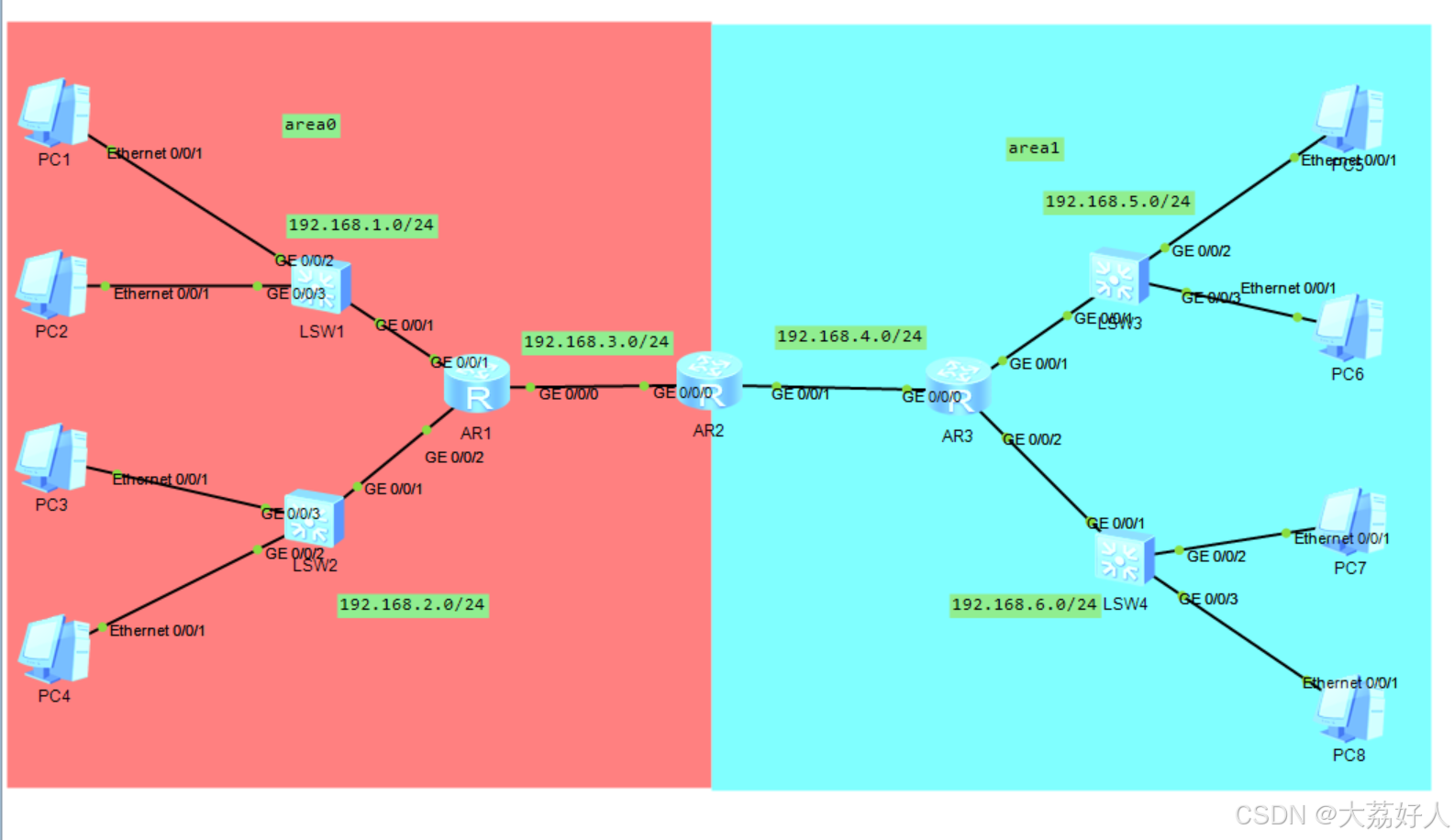

一.搭建拓扑图

这里我们用颜色划分出两个区域area0和area1

二.实验前的准备以及OSPF的基本配置

1.配置网关

AR1

<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys shutiao1
[shutiao1]int g0/0/0
[shutiao1-GigabitEthernet0/0/0]ip ad
[shutiao1-GigabitEthernet0/0/0]ip address 192.168.3.1 24
[shutiao1-GigabitEthernet0/0/0]
Dec 26 2024 11:04:42-08:00 shutiao1 %%01IFNET/4/LINK_STATE(l)[0]:The line protoc
ol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[shutiao1-GigabitEthernet0/0/0]int g0/0/1
[shutiao1-GigabitEthernet0/0/1]ip ad
[shutiao1-GigabitEthernet0/0/1]ip address 192.168.1.1 24
Dec 26 2024 11:04:52-08:00 shutiao1 %%01IFNET/4/LINK_STATE(l)[1]:The line protoc
ol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[shutiao1-GigabitEthernet0/0/1]int g0/0/2
[shutiao1-GigabitEthernet0/0/2]ip ad
[shutiao1-GigabitEthernet0/0/2]ip address 192.168.2.1 24
[shutiao1-GigabitEthernet0/0/2]
Dec 26 2024 11:05:05-08:00 shutiao1 %%01IFNET/4/LINK_STATE(l)[2]:The line protoc
ol IP on the interface GigabitEthernet0/0/2 has entered the UP state.
[shutiao1-GigabitEthernet0/0/2]q

AR32

<Huawei>
<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys shutiao2
[shutiao2]int g0/0/0
[shutiao2-GigabitEthernet0/0/0]ip ad
[shutiao2-GigabitEthernet0/0/0]ip address 192.168.3.2 24
Dec 26 2024 11:05:26-08:00 shutiao2 %%01IFNET/4/LINK_STATE(l)[0]:The line protoc
ol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[shutiao2-GigabitEthernet0/0/0]int g0/0/1
[shutiao2-GigabitEthernet0/0/1]ip ad
[shutiao2-GigabitEthernet0/0/1]ip address 192.168.4.1 24
Dec 26 2024 11:05:39-08:00 shutiao2 %%01IFNET/4/LINK_STATE(l)[1]:The line protoc
ol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[shutiao2-GigabitEthernet0/0/1]q

AR3

<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys shutiao3
[shutiao3]int g0/0/0
[shutiao3-GigabitEthernet0/0/0]ip ad
[shutiao3-GigabitEthernet0/0/0]ip address 192.168.4.2 24
Dec 26 2024 11:05:58-08:00 shutiao3 %%01IFNET/4/LINK_STATE(l)[0]:The line protoc
ol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[shutiao3-GigabitEthernet0/0/0]int g0/0/1
[shutiao3-GigabitEthernet0/0/1]ip ad
[shutiao3-GigabitEthernet0/0/1]ip address 192.168.5.1 24
Dec 26 2024 11:06:10-08:00 shutiao3 %%01IFNET/4/LINK_STATE(l)[1]:The line protoc
ol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[shutiao3-GigabitEthernet0/0/1]int g0/0/2
[shutiao3-GigabitEthernet0/0/2]ip ad
[shutiao3-GigabitEthernet0/0/2]ip address 192.168.6.1 24
Dec 26 2024 11:06:36-08:00 shutiao3 %%01IFNET/4/LINK_STATE(l)[2]:The line protoc
ol IP on the interface GigabitEthernet0/0/2 has entered the UP state.
[shutiao3-GigabitEthernet0/0/2]Q

2.DHCP的配置

这里我们顺便复习一下DHCP的基本配置

AR1

[shutiao1]dhcp en
[shutiao1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[shutiao1]ip pool shutiao1
Info: It's successful to create an IP address pool.
[shutiao1-ip-pool-shutiao1]net
[shutiao1-ip-pool-shutiao1]netbios-type
[shutiao1-ip-pool-shutiao1]network 192.168.1.0 ma
[shutiao1-ip-pool-shutiao1]network 192.168.1.0 mask 24
[shutiao1-ip-pool-shutiao1]ga
[shutiao1-ip-pool-shutiao1]gateway-list 192.168.1.1
[shutiao1-ip-pool-shutiao1]int g0/0/1
[shutiao1-GigabitEthernet0/0/1]dh
[shutiao1-GigabitEthernet0/0/1]dhcp s
[shutiao1-GigabitEthernet0/0/1]dhcp select g
[shutiao1-GigabitEthernet0/0/1]dhcp select global
[shutiao1-GigabitEthernet0/0/1]q
[shutiao1]ip pool shutiao2
Info: It's successful to create an IP address pool.
[shutiao1-ip-pool-shutiao2]netw
[shutiao1-ip-pool-shutiao2]network 192.168.2.0 mas
[shutiao1-ip-pool-shutiao2]network 192.168.2.0 mask 24
[shutiao1-ip-pool-shutiao2]ga
[shutiao1-ip-pool-shutiao2]gateway-list 192.168.2.1
[shutiao1-ip-pool-shutiao2]int g0/0/2
[shutiao1-GigabitEthernet0/0/2]dh
[shutiao1-GigabitEthernet0/0/2]dhcp s
[shutiao1-GigabitEthernet0/0/2]dhcp select g
[shutiao1-GigabitEthernet0/0/2]dhcp select global
[shutiao1-GigabitEthernet0/0/2]q

AR3



[shutiao3]dh
[shutiao3]dhcp en
[shutiao3]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[shutiao3]ip poo
[shutiao3]ip pool shutiao1
Info: It's successful to create an IP address pool.
[shutiao3-ip-pool-shutiao1]net
[shutiao3-ip-pool-shutiao1]netbios-type
[shutiao3-ip-pool-shutiao1]network 192.168.5.0 ma
[shutiao3-ip-pool-shutiao1]network 192.168.5.0 mask 24
[shutiao3-ip-pool-shutiao1]ga
[shutiao3-ip-pool-shutiao1]gateway-list 192.168.5.1
[shutiao3-ip-pool-shutiao1]int g0/0/1
[shutiao3-GigabitEthernet0/0/1]dh
[shutiao3-GigabitEthernet0/0/1]dhcp s
[shutiao3-GigabitEthernet0/0/1]dhcp selectg
[shutiao3-GigabitEthernet0/0/1]dhcp select g
[shutiao3-GigabitEthernet0/0/1]dhcp select global
[shutiao3-GigabitEthernet0/0/1]q
[shutiao3]ip poo
[shutiao3]ip pool shutiao2
Info: It's successful to create an IP address pool.
[shutiao3-ip-pool-shutiao2]netw
[shutiao3-ip-pool-shutiao2]network 192.168.6.0 ma
[shutiao3-ip-pool-shutiao2]network 192.168.6.0 mask 24
[shutiao3-ip-pool-shutiao2]ga
[shutiao3-ip-pool-shutiao2]gateway-list 192.168.6.1
[shutiao3-ip-pool-shutiao2]int g0/0/2
[shutiao3-GigabitEthernet0/0/2]dh
[shutiao3-GigabitEthernet0/0/2]dhcp s
[shutiao3-GigabitEthernet0/0/2]dhcp select g
[shutiao3-GigabitEthernet0/0/2]dhcp select global
[shutiao3-GigabitEthernet0/0/2]q

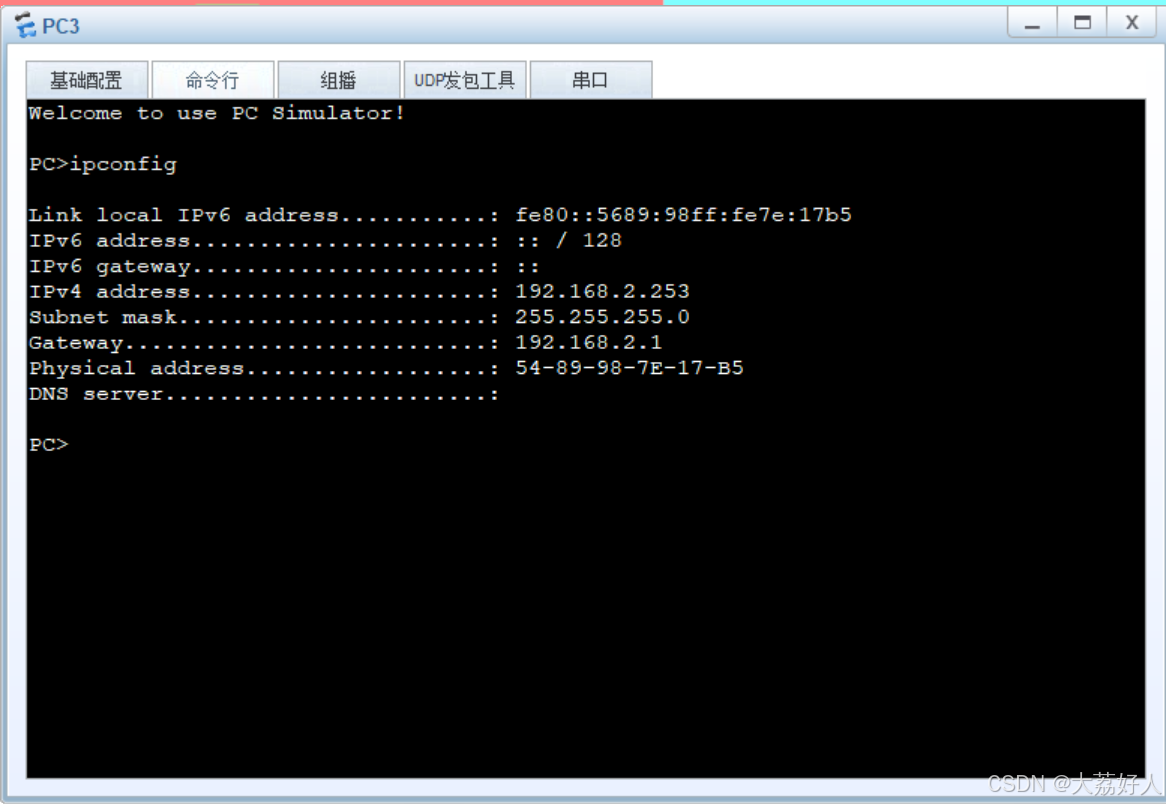

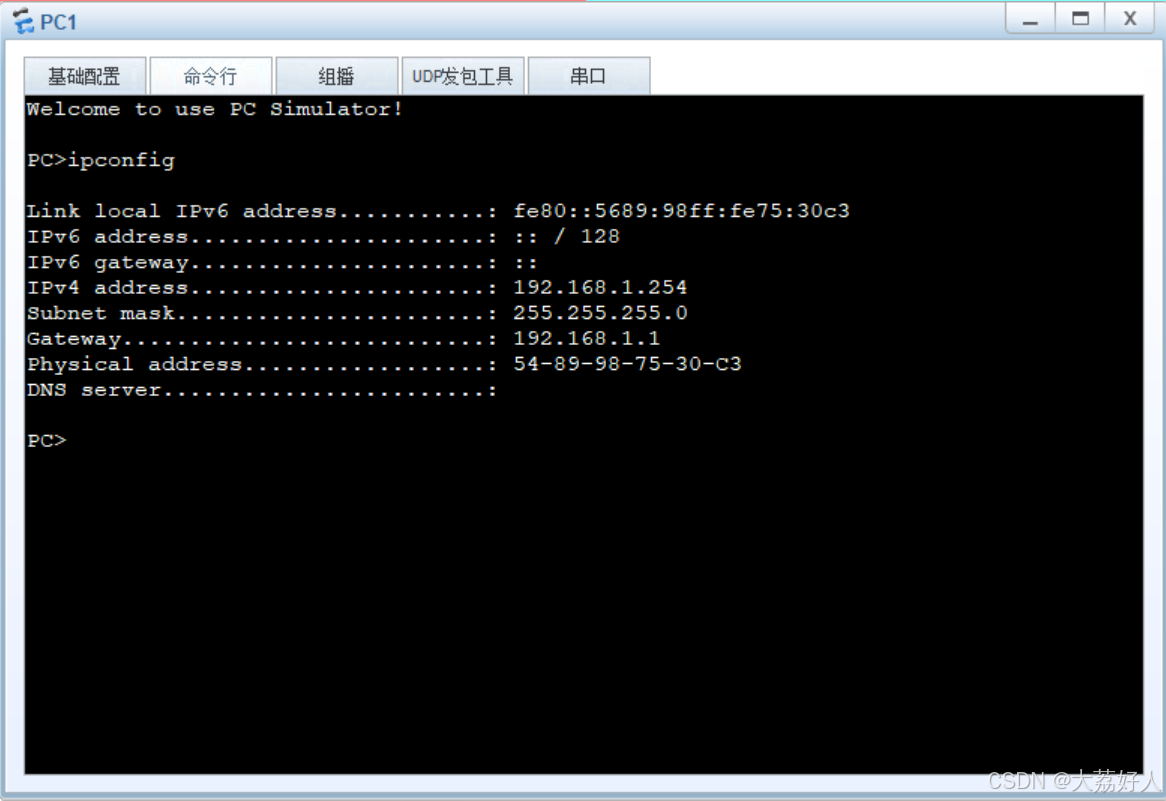

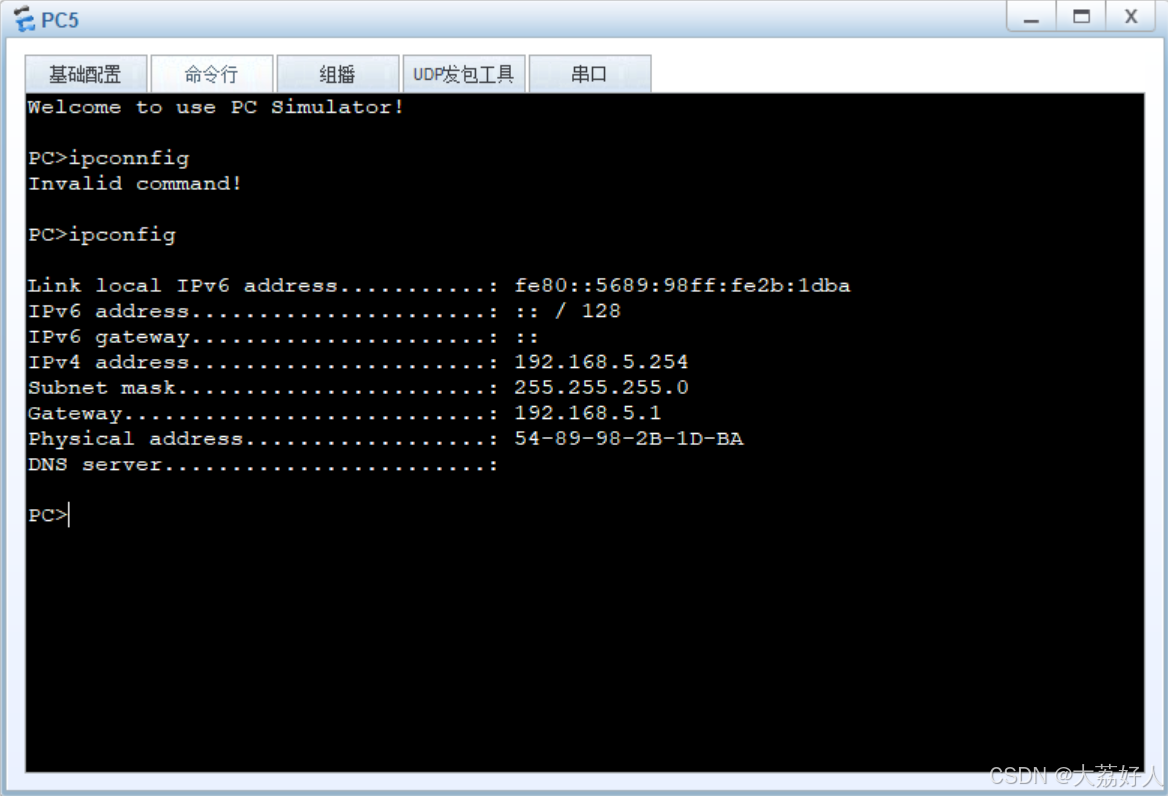

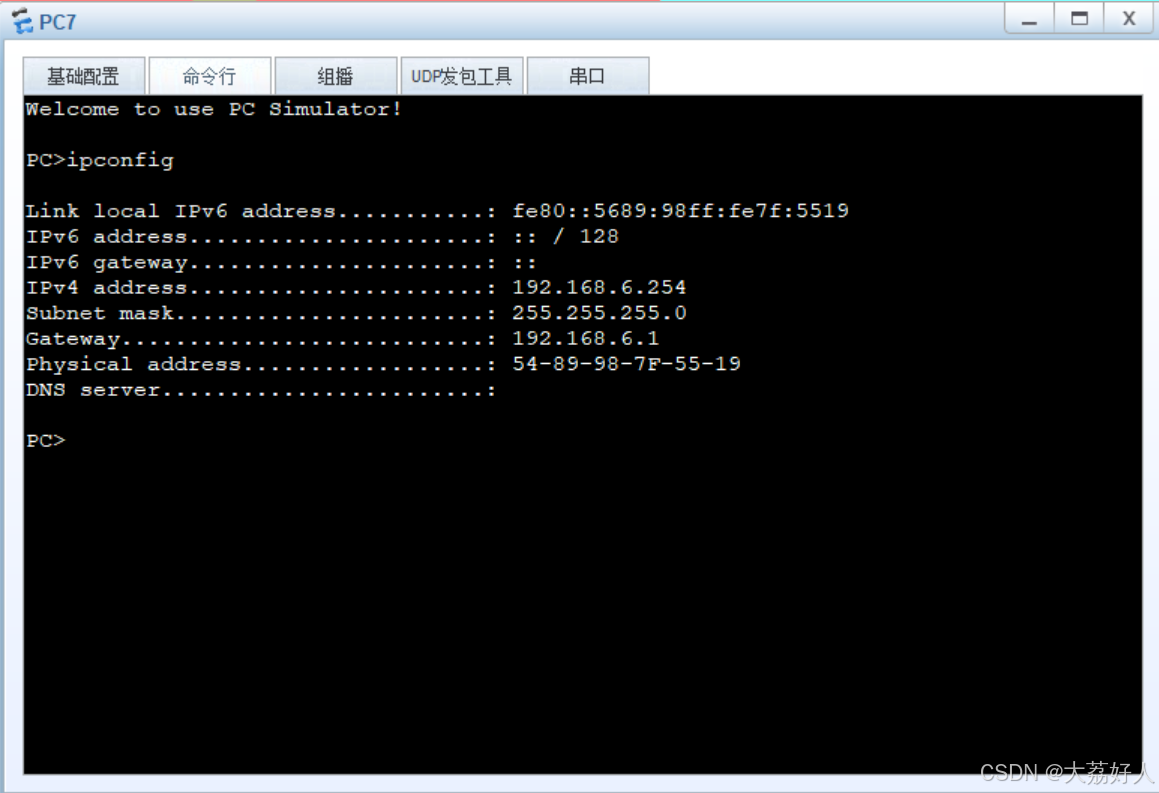

这里我们查看一下PC段的分配情况



清楚的看到DHCP成功配置（如果忘记的话，可以去看之前的关于DHCP的基本配置详细讲解）

3.OSPF的基本配置

第一步：启动OSPF协议，分配进程号和RID

第二步：进入相对应的区域

第三步：精准宣告（反掩码均为0.0.0.0）------宣告某一个接口所在的网段

AR1

[shutiao1]os
[shutiao1]ospf 1 ro
[shutiao1]ospf 1 router-id 1.1.1.1
[shutiao1-ospf-1]are
[shutiao1-ospf-1]area 0
[shutiao1-ospf-1-area-0.0.0.0]netw
[shutiao1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0
[shutiao1-ospf-1-area-0.0.0.0]net
[shutiao1-ospf-1-area-0.0.0.0]network 192.168.2.1 0.0.0.0
[shutiao1-ospf-1-area-0.0.0.0]netw
[shutiao1-ospf-1-area-0.0.0.0]network 192.168.3.1 0.0.0.0

AR2

[shutiao2]ospf 1 r
[shutiao2]ospf 1 router-id 2.2.2.2
Info: The configuration succeeded. You need to restart the OSPF process to valid
ate the new router ID.
[shutiao2-ospf-1]are
[shutiao2-ospf-1]area 0
[shutiao2-ospf-1-area-0.0.0.0]ne
[shutiao2-ospf-1-area-0.0.0.0]network 192.168.3.2 0.0.0.0
[shutiao2-ospf-1-area-0.0.0.0]are
[shutiao2-ospf-1-area-0.0.0.0]area 1
[shutiao2-ospf-1-area-0.0.0.1]net
[shutiao2-ospf-1-area-0.0.0.1]network 192.168.4.1 0.0.0.0

特别注意这里进去接口相对应的区域！！！

AR3

[shutiao3]os
[shutiao3]ospf 1 ro
[shutiao3]ospf 1 router-id 3.3.3.3
[shutiao3-ospf-1]ar
[shutiao3-ospf-1]area 1
[shutiao3-ospf-1-area-0.0.0.1]net
[shutiao3-ospf-1-area-0.0.0.1]network 192.168.4.2 0.0.0.0
[shutiao3-ospf-1-area-0.0.0.1]net
[shutiao3-ospf-1-area-0.0.0.1]network
[shutiao3-ospf-1-area-0.0.0.1]network 192.168.5.1 0.0.0.0
[shutiao3-ospf-1-area-0.0.0.1]netw
[shutiao3-ospf-1-area-0.0.0.1]network 192.168.6.1 0.0.0.0

查看一下AR1的路由表

[shutiao1]dis ip rou
[shutiao1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 16       Routes : 16

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Direct  0    0           D   192.168.1.1     GigabitEthernet
0/0/1
    192.168.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
  192.168.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     GigabitEthernet
0/0/2
    192.168.2.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
  192.168.2.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
    192.168.3.0/24  Direct  0    0           D   192.168.3.1     GigabitEthernet
0/0/0
    192.168.3.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
  192.168.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
    192.168.4.0/24  OSPF    10   2           D   192.168.3.2     GigabitEthernet
0/0/0
    192.168.5.0/24  OSPF    10   3           D   192.168.3.2     GigabitEthernet
0/0/0
    192.168.6.0/24  OSPF    10   3           D   192.168.3.2     GigabitEthernet
0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

AR2

<shutiao2>dis ip ro
<shutiao2>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 14       Routes : 14

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  OSPF    10   2           D   192.168.3.1     GigabitEthernet
0/0/0
    192.168.2.0/24  OSPF    10   2           D   192.168.3.1     GigabitEthernet
0/0/0
    192.168.3.0/24  Direct  0    0           D   192.168.3.2     GigabitEthernet
0/0/0
    192.168.3.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
  192.168.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
    192.168.4.0/24  Direct  0    0           D   192.168.4.1     GigabitEthernet
0/0/1
    192.168.4.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
  192.168.4.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
    192.168.5.0/24  OSPF    10   2           D   192.168.4.2     GigabitEthernet
0/0/1
    192.168.6.0/24  OSPF    10   2           D   192.168.4.2     GigabitEthernet
0/0/1
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

到这里OSPF的基本配置已经结束

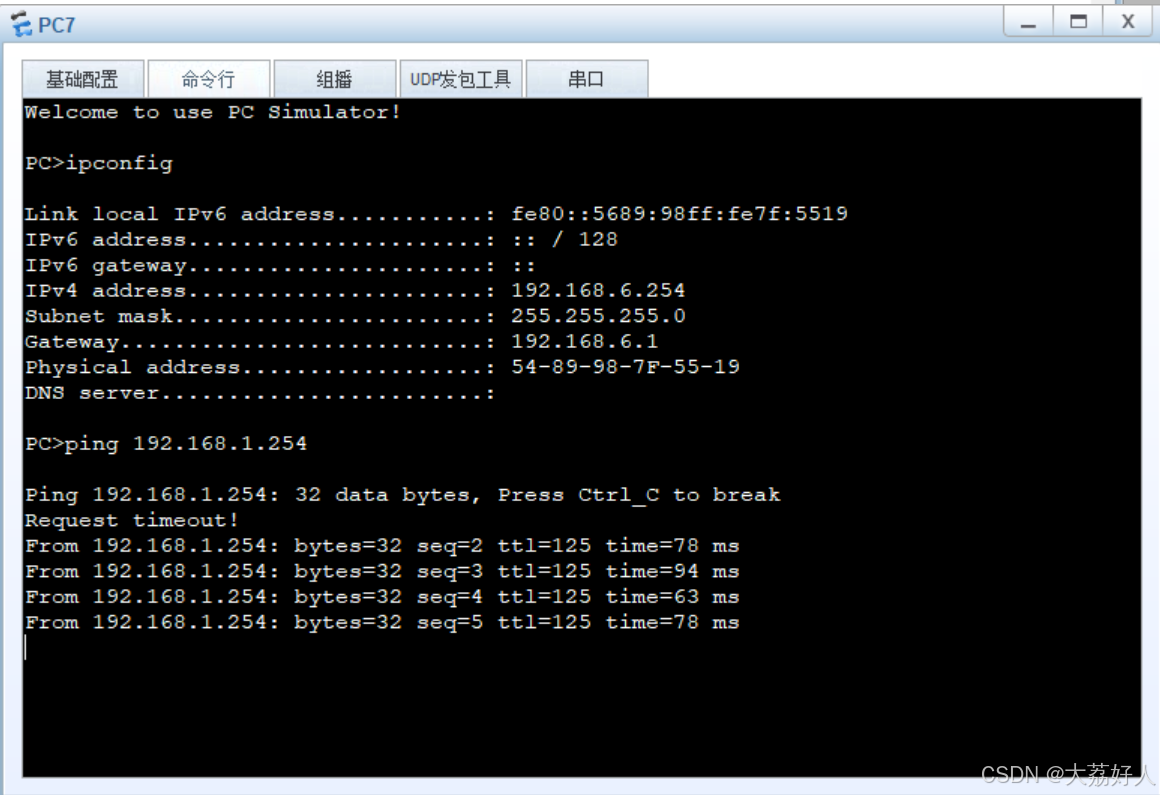

三.检验

[shutiao1]ping 192.168.6.253
  PING 192.168.6.253: 56  data bytes, press CTRL_C to break
    Request time out
    Reply from 192.168.6.253: bytes=56 Sequence=2 ttl=126 time=80 ms
    Reply from 192.168.6.253: bytes=56 Sequence=3 ttl=126 time=60 ms
    Reply from 192.168.6.253: bytes=56 Sequence=4 ttl=126 time=70 ms
    Reply from 192.168.6.253: bytes=56 Sequence=5 ttl=126 time=70 ms

  --- 192.168.6.253 ping statistics ---
    5 packet(s) transmitted
    4 packet(s) received
    20.00% packet loss
    round-trip min/avg/max = 60/70/80 ms



整个实验就结束啦！

恭喜你，成功掌握OSPF的基本配置！！！

学无止境





























HUAWEI OSPF配置
vx XIxi_AL
12-08 3824
OSPF单区域 准备工作: 1、设备改名 2、配置IP地址 3、PC机指向对应段的网关 OSPF配置 R1配置: ospf 10 #进入ospf，进程号为10 area 0 #区域选择0，也就是骨干区域 network 192.168.10.0 0.0.0.255 #宣告直连网段 network 192.168.20.0 0.0.0.255 R2配置: ospf 10 #进入ospf，进程号为10 area 0 #区域选择..
华为ENSP--多区域OSPF路由协议实验详解
ZZZCY2003的博客
10-02 2917
在学习OSPF路由协议的时候，刚好学校课程老师在讲解OSPF路由协议，所以听了个大概后，布置了个实验，其实也就是实现课本上的实验拓扑图，但是这个实验又不完全是OSPF路由协议，还有关于一些多生成树MSTP、虚拟路由冗余协议VRRP等等配置。（我是到处都学一点，像STP一些杂乱的东西，所以在这里重新总结一下）
ENSP中OSPF配置
2301_81704123的博客
07-11 4400
而邻接是在邻居的基础上更进一步的关系，涉及路由信息的完整交换，只有在某些特定情况下，邻居才会形成邻接关系，状态稳定在 full 就可以说它们是邻接关系。这属于精准宣告，宣告的是具体的ip（如192.168.1.0 0.0.0.255，这是宣告192.168.1.0这个网段，后面是反掩码，0的部分是要求固定，相当于该192.168.1.x），其余在本区域的都是如此。改题目分成两个区域，所以会有一个边界路由器，即图中的AR3，根据题目要求，它的左边为0区域，右边接口和环回接口都属于1区域。
华为ensp中ospf基础 原理及配置命令（详解）
博客之路,前途漫漫
03-22 1万+
OSPF 的全称是 Open Shortest Path First，意为“开放式最短路径优先”。是一种内部网关协议（IGP），用于在自治系统（AS）内部计算路由。OSPF是一种基于链路状态的路由协议，它使用SPF算法计算最短路径。
OSPF协议
最新发布
z_ar_d的博客
03-28 808
OSPF 通过SPF 算法确保最优路由，区域划分和触发式更新实现快速收敛与可扩展性，DR/BDR 机制降低开销，认证机制保障安全，最终成为企业和运营商网络中高性能、高可靠性的路由协议。其设计理念体现了 “分层控制、高效协同” 的核心思想。OSPF 邻居建立失败需遵循“从物理层到协议层，从简单到复杂”确保物理链路正常。检查 OSPF 基础配置（区域、认证、网络类型）。分析邻居状态机和日志定位具体阶段问题。使用抓包工具验证协议交互细节。最终通过调整参数或配置解决问题。
eNSP的OSPF配置
ggfff12的博客
12-08 1816
通过本次配置实验，成功地在eNSP上配置了OSPF路由协议，并验证了网络的连通性。OSPF协议成功地在各个路由器之间交换路由信息，实现了网络的动态路由。实验过程中没有发现严重问题，OSPF协议稳定运行。本报告旨在描述在eNSP（企业网络模拟平台）中配置OSPF（开放最短路径优先）路由协议的过程，确保路由器能够有效地在OSPF区域内交换路由信息，并确保网络拓扑的稳定性和高效性。
eNSP 配置OSPF
man50nai的博客
07-13 6434
OSPF的启用宣告接口、OSPF的划分不同区域、OSPF的区域汇总、OSPF的DR\DBR选举、OSPF的缺省路由配置、OSPF的认证接口配置
华为ensp ospf配置
热门推荐
weixin_46642795的博客
04-21 1万+
华为ensp ospf配置
eNSP-campus-network-用eNSP建立园区网
02-02
ensp 园区网络就是我们在工作与生活...实践平台采用华为的eNSP，实践的关键技术包含交换技术和路由技术，具体包括：交换机基础配置；虚拟局域网VLAN；静态路由；动态路由协议OSPF；访问控制列表ACL；网络地址转换NAT。
eNSP建立园区网eNSP-campus-network-master.zip
02-02
例如，使用eNSP，你可以设置路由器的OSPF动态路由、配置VLAN以实现不同区域的逻辑隔离，或者部署MSTP（多生成树协议）来防止广播风暴。 描述中提到的"eNSP-campus-network-master.zip"可能包含了一系列的配置文件、...
华为模拟器eNSP练习题-OSPF
01-04
此压缩包文件"华为模拟器eNSP练习题-OSPF"显然旨在帮助学习者掌握OSPF（Open Shortest Path First）协议的配置和操作，这是网络工程师必备的技能之一。OSPF是一种内部网关协议（IGP），用于在单个自治系统（AS）中...
华为模拟器eNSP-HCIA综合实验2
01-04
配置文件通常包括接口设置、IP地址分配、路由协议（如OSPF、RIP等）、访问控制列表（ACL）和QoS策略等内容。 例如，`7BC19E16-F82A-4b9c-99F0-7441B99F23B5`可能是一个路由器的配置，包含接口的激活、IP地址的指定...
ensp(华为ospf基本配置)
qq_46258964的博客
11-03 6501
ospf简介 OSPF(Open Shortest Path First开放式最短路径优先）是一个内部网关协议(Interior Gateway Protocol，简称IGP），用于在单一自治系统（autonomous system,AS）内决策路由。是对链路状态路由协议的一种实现，隶属内部网关协议（IGP），故运作于自治系统内部。著名的迪克斯彻（Dijkstra）算法被用来计算最短路径树。OSPF支持负载均衡和基于服务类型的选路，也支持多种路由形式，如特定主机路由和子网路由等。 工作原理 OSPF的简单说
华为ENSP实验之ospf配置
weixin_41630693的博客
08-08 722
设备 Ar2220路由5台 Copper线5根 接口参数 R1 Router-id 1.1.1.1 G0/0/0 10.0.0.1 / 24 area1 R2 Router-id 2.2.2.2 G0/0/0 11.0.0.1 / 24 area0 G0/0/1 10.0.0.2 / 24 area1 R3 Router-id 3.3.3.3 G0/0/0 11.0.0.2 / 24 area0 R4 Router-id 4.4.4.4...
用ENSP配置ospf
qq_62466609的博客
05-15 4644
华为ENSP ospf实验配置分享
基于ENSP的ospf基础配置
2303_77224751的博客
07-22 3100
（Open Shortest Path First）是一种内部网关协议（IGP），它是一个开放式标准协议，用于在大规模IP网络中进行路由选择，是在TCP/IP协议族中使用的一种链路状态路由协议，旨在通过计算最短路径来决定数据包在网络中的转发路径。在OSPF（Open Shortest Path First）中，一个运行中的OSPF实例被称为一个"OSPF进程"。每个路由器在运行OSPF协议时，都会启动一个或多个OSPF进程，用于在特定区域内进行路由计算和交换链路状态信息。
使用ensp完成ospf相关配置
weixin_64662394的博客
01-03 1823
一、创建拓扑 二、配置ip，创建环回接口 三、开启ospf 四、进行ospf扩展配置 五、写缺省路由
eNSP--OSPF协议配置
m0_65558436的博客
11-25 707
配置OSPF协议的路由互通
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
