STM32串口UART实战-DMA + 空闲中断解析法
超时解析法简单易懂，但在数据量较大或速率较高时，频繁进入中断处理每个字节会消耗不少 CPU 资源。为了解放 CPU，让它专注于更重要的任务，我们可以请出两位强大的帮手：DMA 和 UART 空闲中断
一，DMA + 空闲中断解析法的核心思想
这种方法的核心思想是：
1，DMA (Direct Memory Access): 像一个专业的"搬运工"，可以在不需要 CPU 干预的情况下，直接将串口硬件接收到的数据搬运到内存缓冲区。
想象一下： CPU 是个大忙人（老板），内存是仓库，串口硬件是收货口。没有 DMA 时，每来一个包裹（字节），都得老板亲自去收货口取货，再放到仓库里，老板累得够呛。有了 DMA 这个"专业搬运工"，老板只需要告诉搬运工：“你去收货口守着，有货来了直接搬到仓库的这个区域，搬满/对方不送了再告诉我。” 之后老板就可以专心处理其他事务了。
2，UART 空闲中断 (Idle Line Detection): 串口硬件能检测到总线上是否出现了一段持续的高电平（空闲状态），这通常标志着一次数据传输（一个数据包或一帧）的结束。当检测到空闲状态时，触发一个中断。
结合起来，流程就变成了：CPU 告诉 DMA “开始搬运”，然后就去忙别的了。DMA 默默地把串口收到的数据搬到内存。当发送方停止发送，总线出现空闲时，硬件触发空闲中断，通知 CPU：“嘿，刚才那波数据传输结束了，DMA 已经把数据都搬到内存的这个位置了，总共搬了这么多字节，你快去处理吧！”
这样，CPU 只在一次数据传输（可能包含很多字节）结束后才需要介入一次，大大提高了效率。
二，全局变量
要使用 DMA + 空闲中断，我们的变量也需要升级：
相比于上一节超时解析法的缓存区，计时器，计数器变量，DMA + 空闲中断有多出以下三个变量
1，

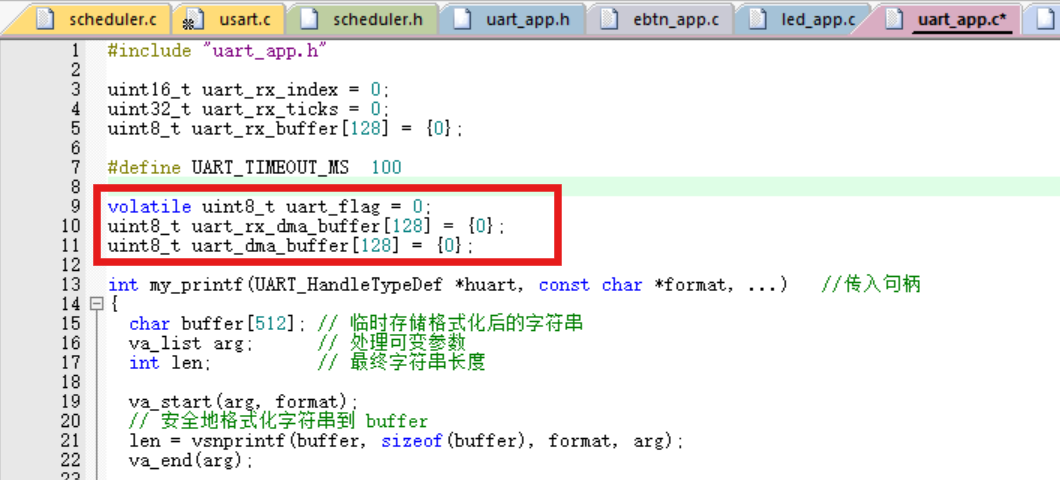

uint8_t uart_rx_dma_buffer[UART_RX_DMA_BUFFER_SIZE];
“DMA缓冲区”:串口硬件接收到的数据会被 DMA "搬运工"直接放到这里。其大小 UART_RX_DMA_BUFFER_SIZE 需要足够容纳预期中一次传输的最大数据量（或者可以设置为一个合理的值，配合空闲中断使用）。
2，
uint8_t uart_dma_buffer[UART_DMA_BUFFER_SIZE];
“处理缓冲区”: 当空闲中断发生时，我们会将 DMA 缓冲区(uart_rx_dma_buffer) 的数据复制到这个缓冲区进行处理。这样做是为了尽快让 DMA 可以继续接收下一批数据，避免数据丢失。其大小通常与 DMA 缓冲区相同。
3，
volatile uint8_t uart_flag = 0;
“处理标志”: 当空闲中断发生，表示一批数据接收完成并且已经从 DMA缓冲区区复制到中断缓冲区后，此时(uart_flag = 1;)。主循环中开始处理任务。
上面三个变量声明在uart_app.c中

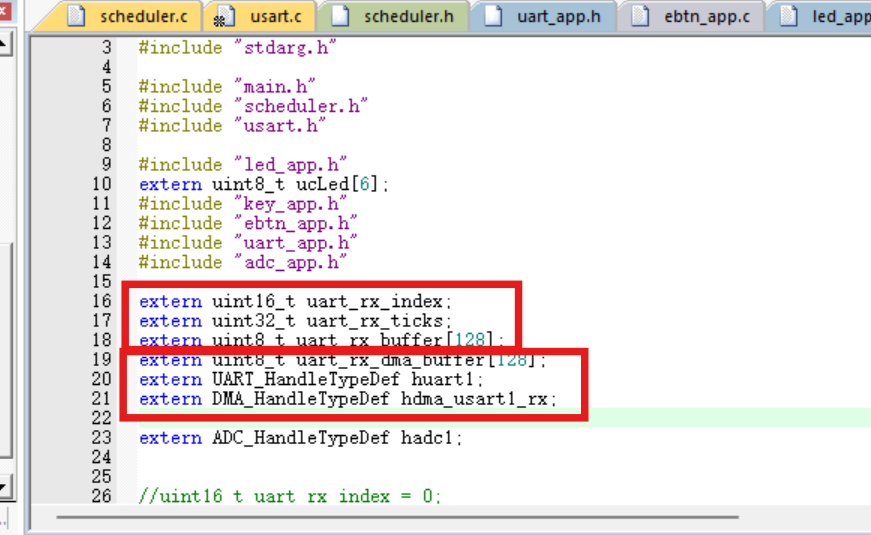

同时声明在mydefine.h中
三，CobeMX的配置

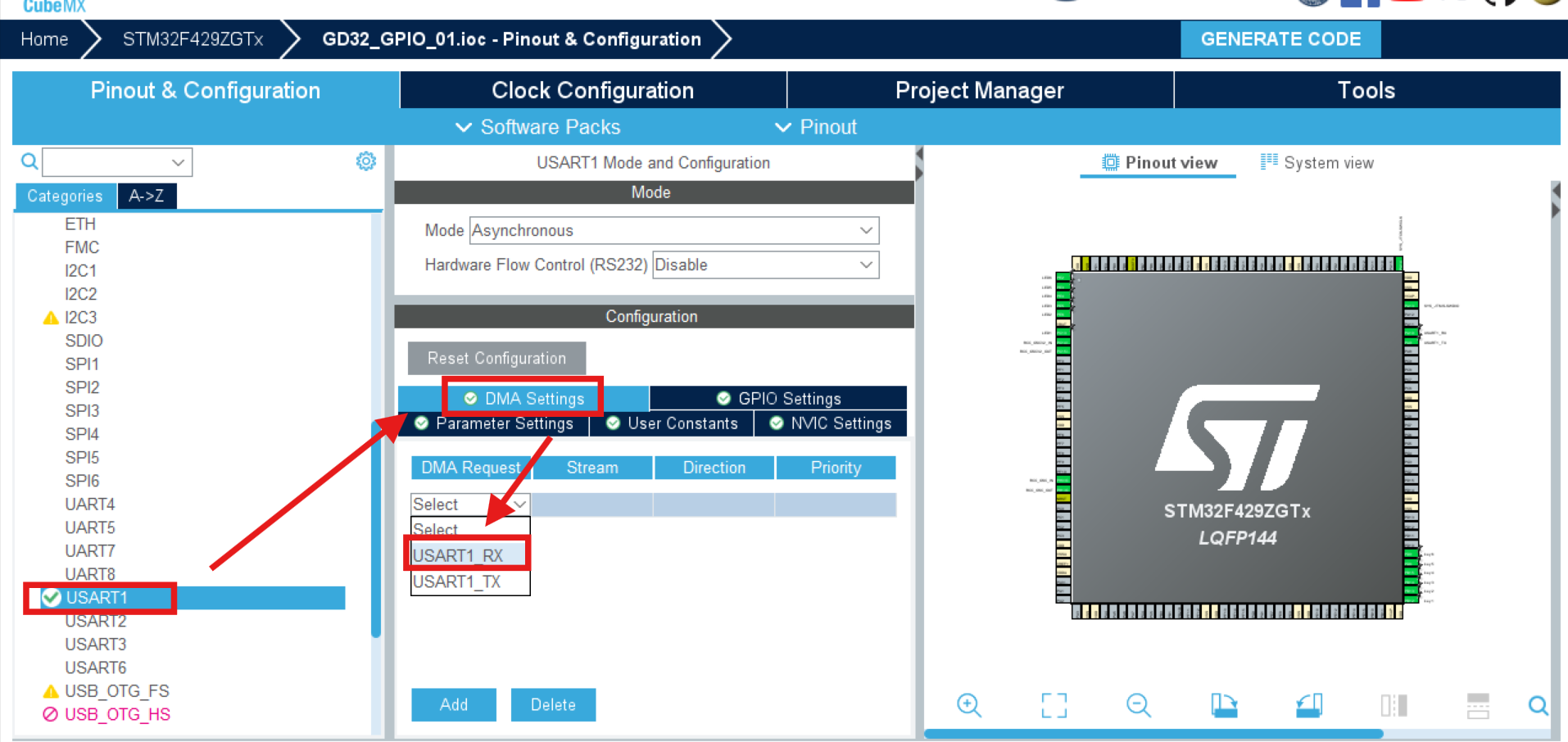

点进串口，进行DMA设置，选择USART1_RT（接收时使用DMA）
（我们在发送数据时没有必要使用DMA，但是接收大量数据时可以使用）
然后对下面三部分进行配置
配置项总结

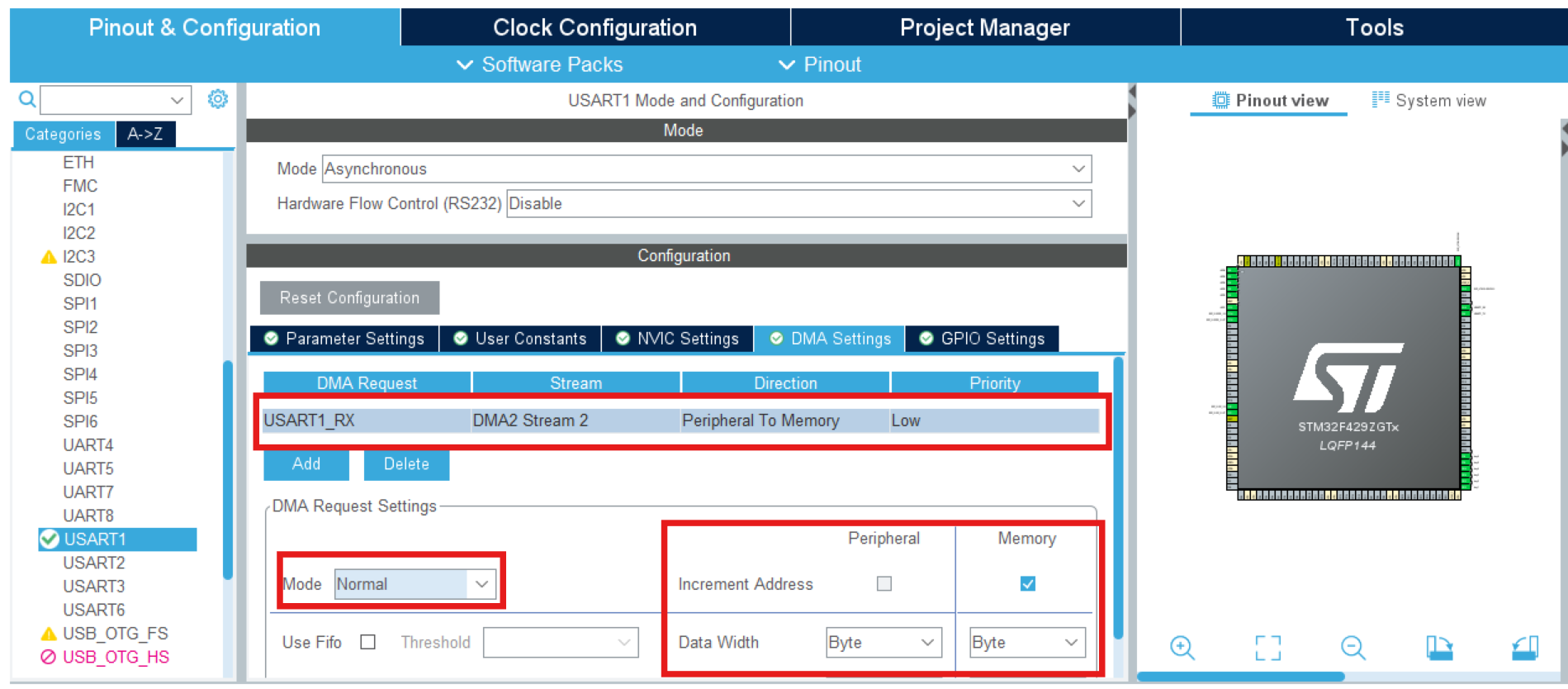

- Stream： 即哪条DMA通道，STM32有多个DMA流（Stream），不同芯片数量不同，这里用 DMA2 Stream 2
- Direction：即数据搬运方向 ，Peripheral to Memory，从外设(USART)搬到内存
- Priority：即DMA优先级， Low是低优先级；还有Medium、High、Very High
- Mode：搬运模式，Normal（正常模式，搬完就停）；还有Circular模式（搬完自动重头再搬，常用于连续采集）
- Increment Address（Peripheral）：即外设地址是否自增， 不打勾，USART数据寄存器固定，地址不能动
- Increment Address（Memory）：即内存地址是否自增 ，打勾，接收数据会依次存到内存的不同位置
- Use FIFO：是否用DMA内部缓存区（FIFO）， 一般小数据量不需要打勾，大数据或高带宽才用
- Data Width（Peripheral）：外设数据宽度 ，这里是Byte（USART接收一个字节）
- Data Width（Memory）：内存数据宽度 ，也选Byte（存入数组里，每元素1字节）
- Burst Size：突发传输数量 ，你用的Normal模式，所以不可选，只有在某些高速模式下用

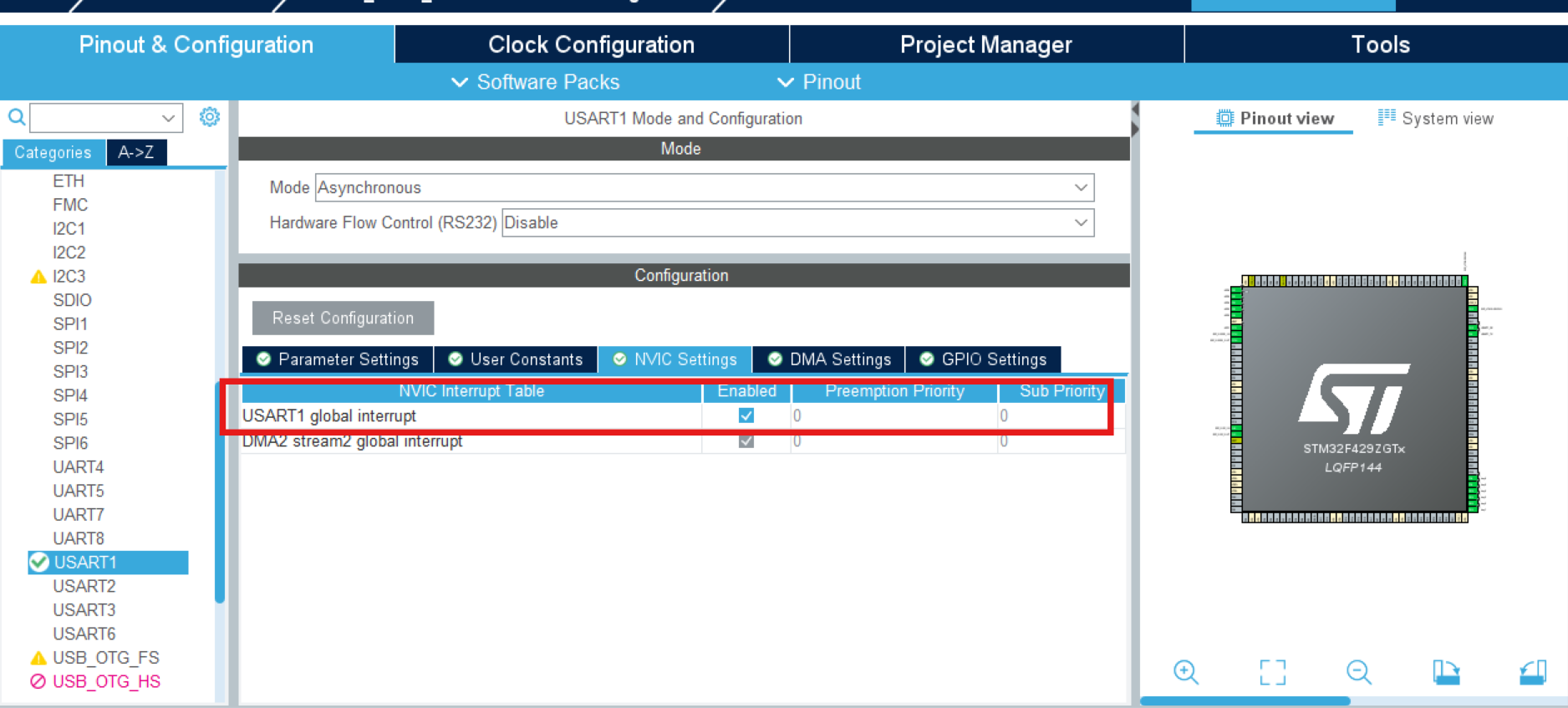

使能串口中断
CubeMX 配置是关键: 要使用 DMA 和空闲中断，必须在 STM32CubeMX 中：
1,为对应的 UART RX 添加 DMA 请求 (通常设置为 Circular 模式，这样 DMA 缓冲区满了会自动回到开头继续写入，但配合空闲中断，Normal 模式更常见)。
2,使能 UART 的全局中断。
(部分芯片/库版本可能需要额外配置使能 IDLE Line 事件中断)。
3,CubeMX 会自动生成 DMA 和 UART 的初始化代码，包括关联 DMA 句柄 (如hdma_usart1_rx)。
四，模板移植
1，启动 DMA 接收

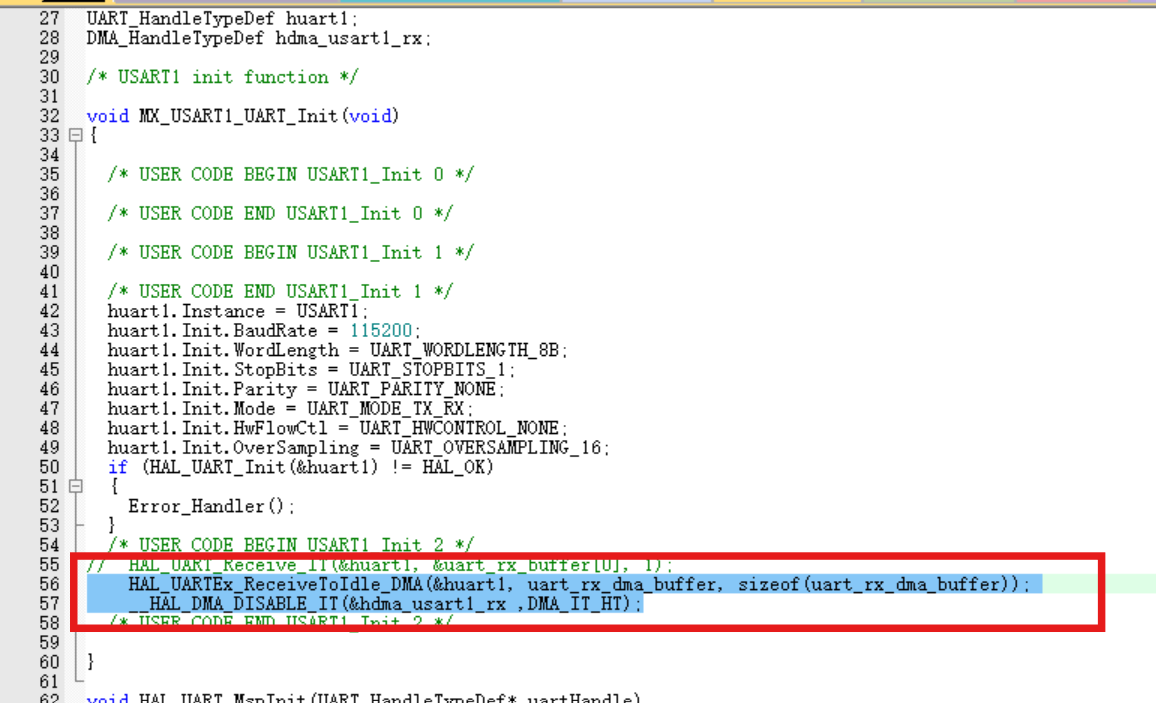

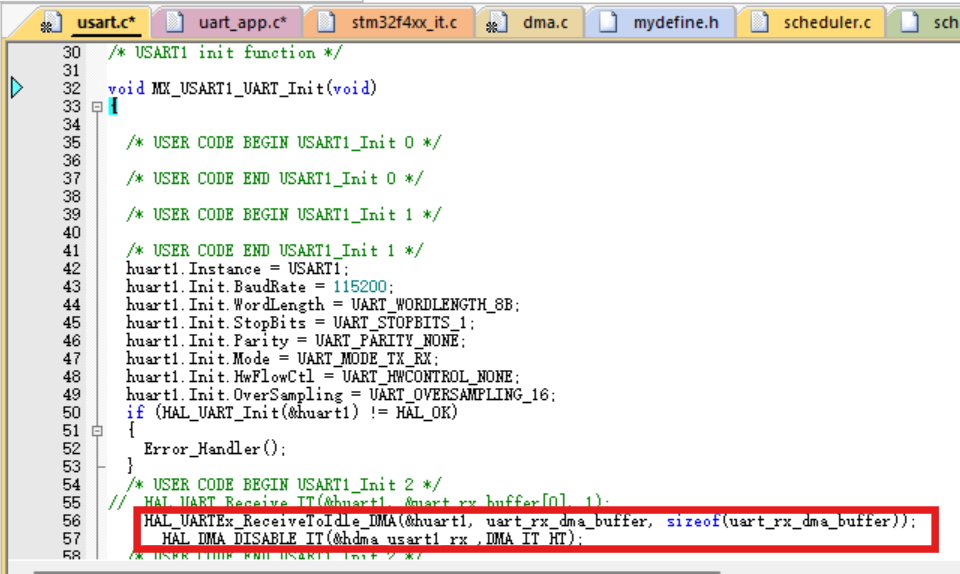

在串口初始化中加入以下两行代码
1，开启DMA接收
在所有初始化完成之后（通常在 main 函数的初始化代码段末尾），需要调用一个函数来启动第一次 DMA 接收直到缓冲区空闲，此时HAL_UART_IRQHandler会捕捉到空闲状态
HAL_StatusTypeDef HAL_UARTEx_ReceiveToIdle_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size);
为什么叫这个函数名？
Receive To Idle: 这个函数名明确表示了它的意图——接收数据，直到检测到总线空闲。它内部会自动处理 DMA 的配置和启动，并确保相关的 UART 中断（特别是 IDLE 中断）被使能。
此函数有什么用呢？
这个函数就像是对 DMA 搬运工和串口硬件下达指令："开始工作！请使用 DMA 通道（已在 CubeMX 配置好），将串口huart收到的数据，持续搬运到内存地址pData(uart_rx_dma_buffer) 开始的地方，最多搬运Size(sizeof(uart_rx_dma_buffer)) 个字节。
2，关闭半满中断
有时，我们可能不关心 DMA 的"半满"中断（Half Transfer Complete），因为它对于判断一帧结束没有帮助，反而可能干扰空闲中断的处理逻辑。因此，可能会看到这样的代码紧随其后：
__HAL_DMA_DISABLE_IT(&hdma_usart1_rx, DMA_IT_HT);
这行代码的作用是明确地关闭 DMA 的"半满中断"功能。
hdma_usart1_rx是 CubeMX 为 USART1 RX 通道生成的 DMA 句柄。
一旦调用了 HAL_UARTEx_ReceiveToIdle_DMA，CPU 就可以撒手不管数据的字节级接收了，直到中断发生。
2，中断函数
当 UART 检测到总线空闲（IDLE 事件），或者 DMA 传输达到预期的一半/全部（如果使能了 HT/TC 中断）时，会触发 UART 的全局中断。HAL 库的中断处理程序在识别到是这些事件后，会调用这个扩展回调函数：
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
// 1. 确认是目标串口 (USART1)
if (huart->Instance == USART1)
{
// 2. 紧急停止当前的 DMA 传输 (如果还在进行中)
// 因为空闲中断意味着发送方已经停止，防止 DMA 继续等待或出错
HAL_UART_DMAStop(huart);
// 3. 将 DMA 缓冲区中有效的数据 (Size 个字节) 复制到待处理缓冲区
memcpy(uart_dma_buffer, uart_rx_dma_buffer, Size);
// 注意：这里使用了 Size，只复制实际接收到的数据
// 4. 举起"到货通知旗"，告诉主循环有数据待处理
uart_flag = 1;
// 5. 清空 DMA 接收缓冲区，为下次接收做准备
// 虽然 memcpy 只复制了 Size 个，但清空整个缓冲区更保险
memset(uart_rx_dma_buffer, 0, sizeof(uart_rx_dma_buffer));
// 6. **关键：重新启动下一次 DMA 空闲接收**
// 必须再次调用，否则只会接收这一次
HAL_UARTEx_ReceiveToIdle_DMA(&huart1, uart_rx_dma_buffer, sizeof(uart_rx_dma_buffer));
// 7. 如果之前关闭了半满中断，可能需要在这里再次关闭 (根据需要)
// __HAL_DMA_DISABLE_IT(&hdma_usart1_rx, DMA_IT_HT);
}
}
这个回调函数是 DMA+空闲中断方法的核心枢纽：
1,确认身份 (if 判断): 检查是否是目标串口触发的事件。
2,停止 DMA (HAL_UART_DMAStop): 空闲事件发生时，明确停止当前的 DMA 传输。这很重要，因为 DMA 可能还在等待更多数据（如果设置的 Size 比较大）。
3,复制数据 (memcpy): 将 DMA 缓冲区 (uart_rx_dma_buffer) 中实际接收到的Size个字节复制到我们的应用缓冲区 (uart_dma_buffer)。Size 参数非常关键，它告诉我们这次空闲事件发生前，DMA 到底接收了多少数据。
4,设置标志 (uart_flag = 1;): 通知主循环中的处理任务。
5,清空 DMA 缓冲区 (memset): 为下一次接收做好准备。
重新启动接收 (HAL_UARTEx_ReceiveToIdle_DMA): 极其重要！ 必须重新调用此函数，才能接收下一次的数据传输。
6,(可选) 禁用半满中断: 如果在初始化时禁用了，通常在重新启动后也需要再次禁用。
这里可以使用sizeof(uart_rx_dma_buffer)代替Size吗？
关于 Size 参数： 在空闲中断场景下，Size 表示从上次启动 ReceiveToIdle_DMA 到本次空闲中断发生之间，DMA 实际接收到的字节数。它可能小于你启动时设置的 DMA 缓冲区总大小。所以 memcpy 时必须使用 Size 作为长度，而不是sizeof(uart_rx_dma_buffer)，否则会复制无效数据。
3，函数总结
HAL_UARTEx_ReceiveToIdle_DMA可以开启数据接收知道空闲，函数HAL_UART_IRQHandler留意串口总线上的空闲状态，一旦检测到空闲1（表示对方可能发完了一帧），或者 DMA 缓冲区满了，就调用HAL_UARTEx_RxEventCallback函数清除缓冲区数据，并且要在此函数中再次写入 串口初始化时的两个函数：
HAL_UARTEx_ReceiveToIdle_DMA(&huart1, uart_rx_dma_buffer, sizeof(uart_rx_dma_buffer));
__HAL_DMA_DISABLE_IT(&hdma_usart1_rx ,DMA_IT_HT);
即再次开启HAL_UARTEx_ReceiveToIdle_DMA接收数据，关闭__HAL_DMA_DISABLE_IT半满中断
“空闲"的定义：
在 UART 通信中，当没有数据传输时，通信线路（RX 线）会保持在高电平状态（逻辑 ‘1’），这被称为"空闲状态"或"标记状态 (Mark State)”。
所谓的"检测到空闲"，是指硬件检测到 RX 线上连续保持高电平的时间，超过了一个完整数据帧（包括起始位、数据位、可能的校验位和停止位）所需要的时间。这通常意味着发送方已经发送完了最后一个字节的停止位，并且之后没有紧接着发送新的起始位，表明一帧（或一个数据包）的传输告一段落。
如何来检查这种空闲状态呢？
STM32 的 UART/USART 外设内部通常有一个专门的逻辑电路来检测这种空闲状态：
1.启动条件： 当你调用HAL_UARTEx_ReceiveToIdle_DMA(或其他使能了空闲中断的接收函数) 时，HAL 库会通过设置相应的控制寄存器位（例如 IDLEIE - Idle Interrupt Enable）来"激活"这个检测电路。
2.检测过程： 电路会监视 RX 线。每当检测到有效的起始位（从高电平变为低电平）时，它内部的一个计时器（与波特率相关）会被复位。
3.触发条件： 如果这个计时器在没有检测到新的起始位的情况下，一直计数，直到累计时间超过了一个数据帧的长度（具体阈值由硬件设计决定，通常是 10 到 12 个比特时间），硬件就会认为线路进入了"空闲"状态。
4.中断产生： 一旦检测到空闲，硬件会自动在状态寄存器中设置一个"空闲标志位"（例如 IDLEF - Idle Line Detected Flag）。如果此时 IDLEIE 中断使能位也是开启的，那么硬件就会向 CPU 发出一个 UART 中断信号。
这就是为什么HAL_UART_IRQHandler能够捕捉到空闲事件，并最终调用HAL_UARTEx_RxEventCallback的原因。 ↩︎
