揭秘中央空调能效：开启节能绿色新征程

引言

自2020年9月我国提出“双碳”目标，即2030年前实现二氧化碳排放达峰，2060年前完成碳中和，这一目标强力推动了各行业的深刻变革。能源领域尤其需要加速结构调整，积极向可再生能源转型，并显著提升能源利用效率。鉴于我国石油和天然气的对外依存度较高，能源供需矛盾日益凸显，优化能源消费结构势在必行；同时，资源能源的有限性决定了粗放型发展模式难以为继，我们正面临前所未有的严峻挑战。

在此背景下，作为建筑主要能耗源的中央空调系统，其能耗问题显得尤为突出。在商业建筑、写字楼和酒店等场所，中央空调的能耗占比高达建筑总能耗的一半以上。部分公共建筑的空调能耗甚至占总能耗的40%-60%，其单位面积电耗更是普通住宅的5-10倍。以北京的大型商场为例，中央空调的高能耗问题尤为显著，因此，降低能耗、提升能效成为建筑节能工作的重中之重。

高能耗不仅大幅增加了企业的运营成本，还对环境造成了巨大压力。在能源紧缺和环境污染问题日益严峻的当下，对中央空调系统进行节能改造，探寻高效的能效管理解决方案，已成为一项刻不容缓的任务。

1. 痛点剖析：中央空调能耗症结

1）能源管理结构不清

众多场所的中央空调系统普遍存在能量计量点位不完善的问题，这直接导致能源管理责任难以明确。以大型商业综合体为例，由于其楼层众多、区域功能错综复杂，精确统计各区域的能耗变得极为困难，进而无法清晰界定各部门或租户的能源使用责任。这种状况严重制约了管理效能，使得针对性的节能措施难以有效实施。

2）缺乏系统运行感知

中央空调系统电耗居高不下，然而却缺乏有效的监控手段。老旧建筑的中央空调无法实时监测其运行状态及细分电耗数据，这使得管理人员难以深入分析运行能效，甚至无法及时察觉并解决高耗能问题。

3）末端风设备缺乏集中监控

末端空调设备数量庞大且分布广泛，尤其在大型酒店和学校中尤为显著。这些设备往往缺乏集中管理，使用随意性较大，进而导致能源浪费现象频发。例如，服务员可能忘记关闭退房客房的空调，或是教室在无人使用时空调仍在运行。

4）依赖人工操作

许多中央空调系统依然依赖于人工操作，这对操作员提出了较高要求，既需具备丰富的经验，又需拥有强烈的责任心。在小型工厂中，操作员往往仅凭经验调节空调参数，难以根据实际负荷进行精准调整。若操作员责任心不足或出现操作失误，极易导致能源浪费。

5）存在浪费现象

在设计中央空调系统时，电机容量是根据建筑的热负荷计算并额外预留余量的。然而，在实际运行过程中，热负荷会因季节交替和温差变化而产生波动。由于冷冻水泵、冷却塔风机和主机等设备无法及时调整其功率，这往往导致系统效率低下，进而造成能源的浪费。

2. 能效管理方案全解析

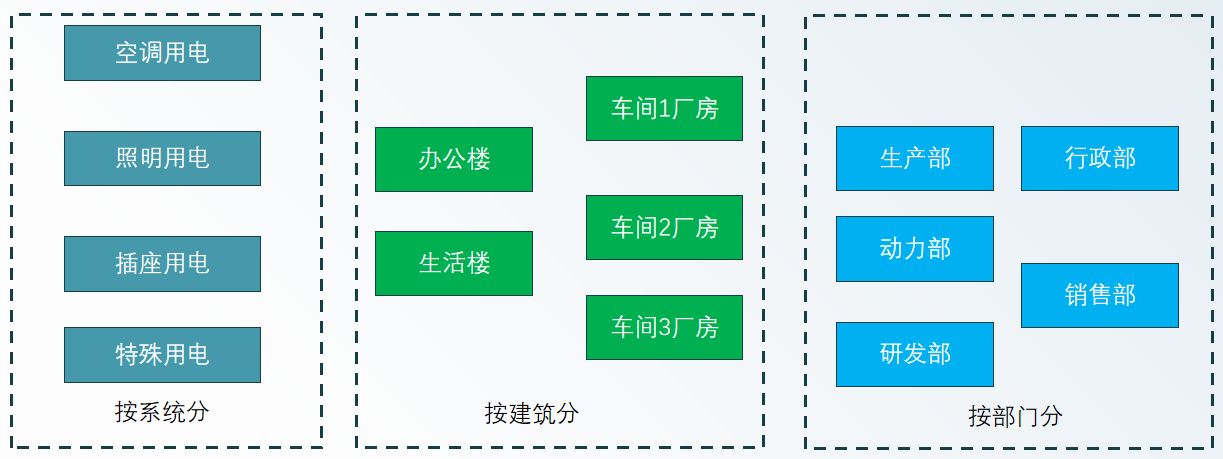

2.1 建立三级计量

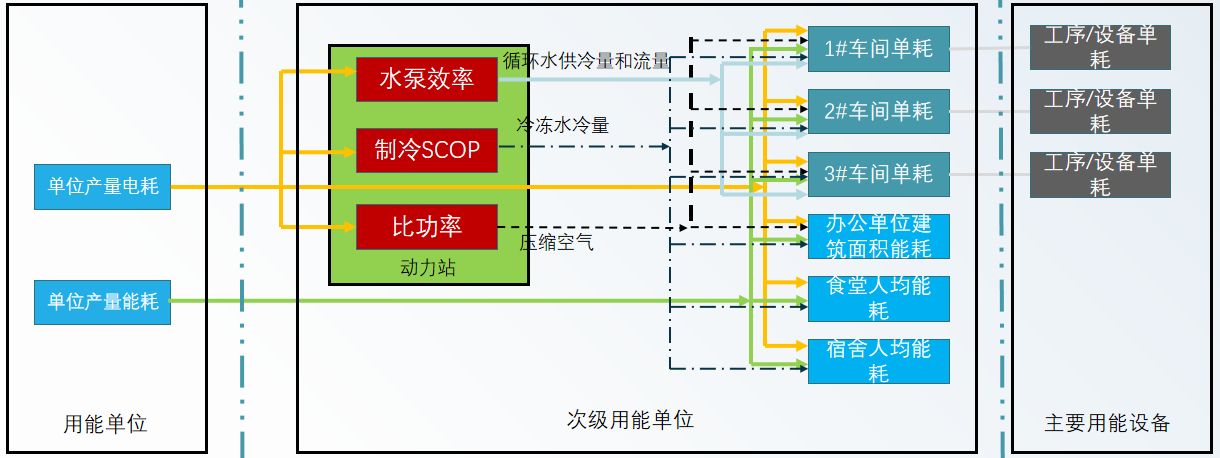

构建三级计量体系是破解能源管理结构模糊问题的关键所在。通过接入产量数据，精确核算单耗，能够清晰揭示能源利用效率。同时，对动力设备如制冷系统的能效比和水泵效率进行核算，明确能源转换的具体情况。

以大型工厂为例，在未建立三级计量体系时，能源消耗情况模糊不清。而体系建立后，能够直观展示各车间的能源消耗及产品能耗，通过数据分析精准定位高能耗环节，进而采取有效的节能措施，显著提升能源使用效率。

2.2 整体架构与制冷原理

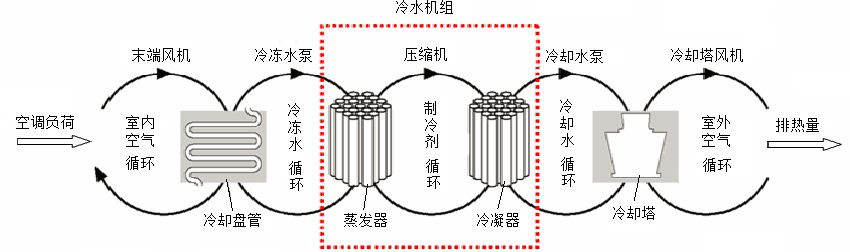

中央空调系统一般主要由制冷压缩机、冷冻循环水设备、冷却循环水设备、末端风机设备、冷却塔风机设备等组成。其主要通过五大循环，即水泵、风机等动力设备形成一个能量的搬运系统，把目标区域的能量搬运至室外。

制冷压缩机作为系统的核心部件，为整个系统提供动力，负责压缩制冷剂气体。冷冻循环水设备则将冷量传递至各个房间，而冷却循环水设备则负责带走多余的热量。末端风机设备将冷空气送入室内，冷却塔风机设备则将热量散发至大气中。深入了解这些组成部分及其工作原理，有助于我们更好地把握节能潜力和管理策略。

2.3 节能空间挖掘

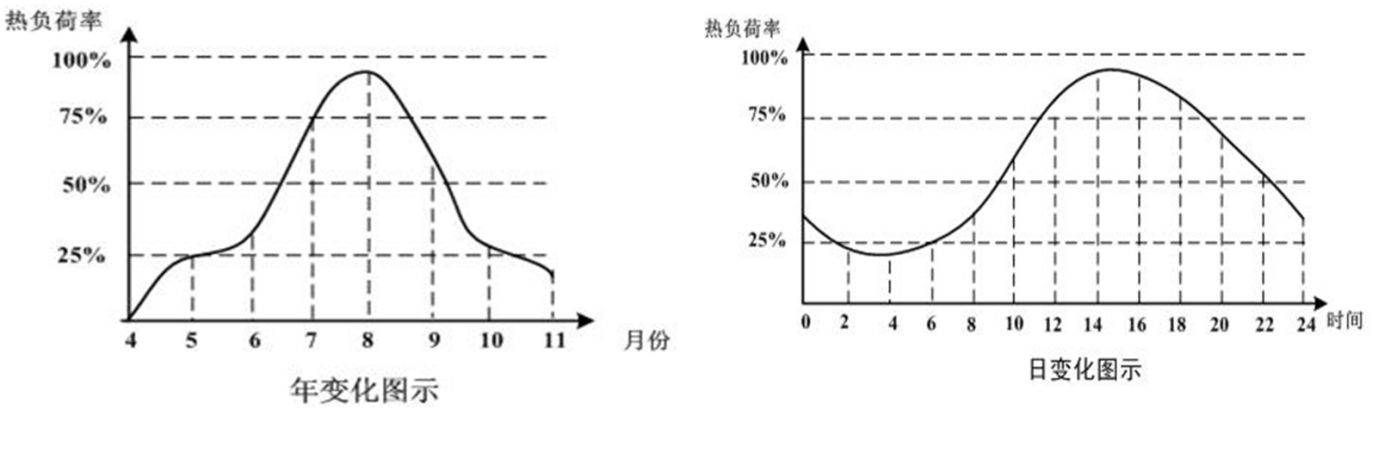

在设计中央空调系统时，设备电机的容量通常会预留10%-20%的余量，以应对各种变化需求。然而，在实际运行过程中，由于季节交替和昼夜温差的波动，热负荷随之变化，导致设备难以即时调整功率，从而引发能源浪费现象。据统计数据显示，未采取节能措施的中央空调系统，其能源浪费比例可高达20%-30%。

2.4 整体解决方案

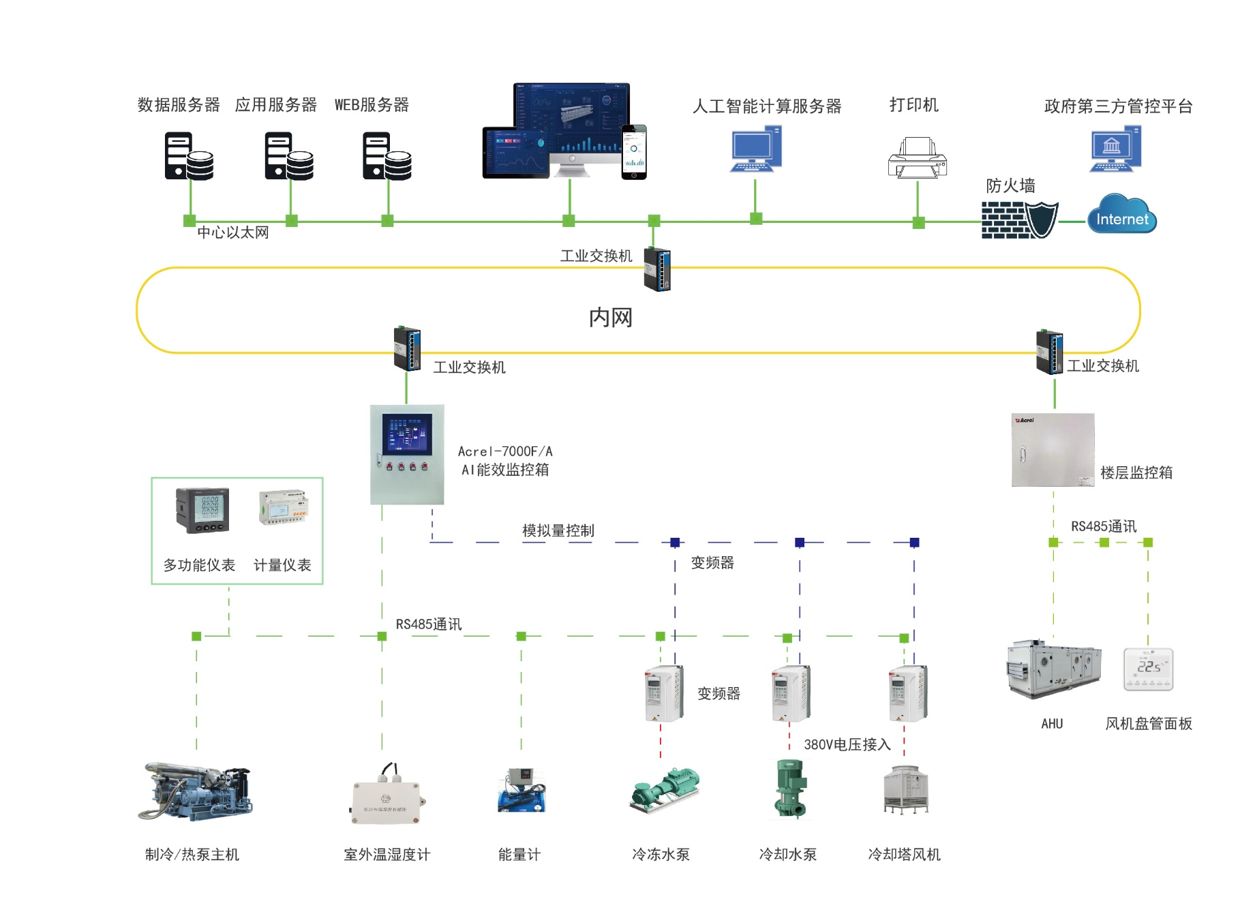

2.4.1 系统结构与监控

AI能效监控箱与楼层监控箱协同监测冷热源水系统及末端风系统。AI能效监控箱连接变频器和主机数据，实时采集传感器信息，并精准调节运行参数。楼层监控箱则专注于监控楼层内设备，如风机盘管的运行状态和温度控制。

该系统通过预测天气变化、建筑负荷及空调系统负荷，提前调整运行策略，有效降低能源消耗。例如，在冷空气来临前，系统会主动降低制冷主机功率。此外，系统还指导用户合理开关机，群控冷机，优化运行模式，确保运行的经济性。

3.4.2 组网结构与控制

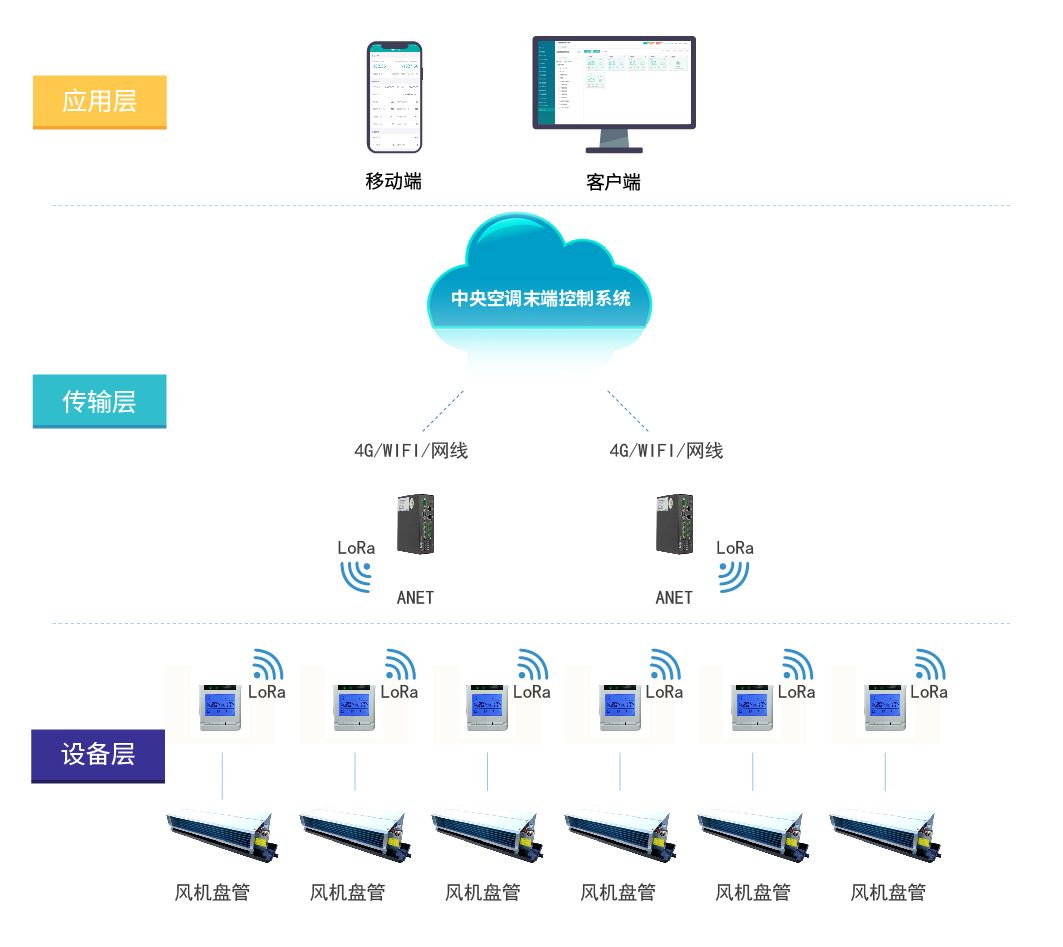

安装可远程控制的空调面板对于风机盘管的节能管理至关重要。该面板能够精准调控风机盘管的风机、阀门及风速，并通过Anet系统进行远程节能控制和计费管理。例如，在大型写字楼内，管理人员可远程关闭未使用房间的风机盘管，有效减少能源浪费。

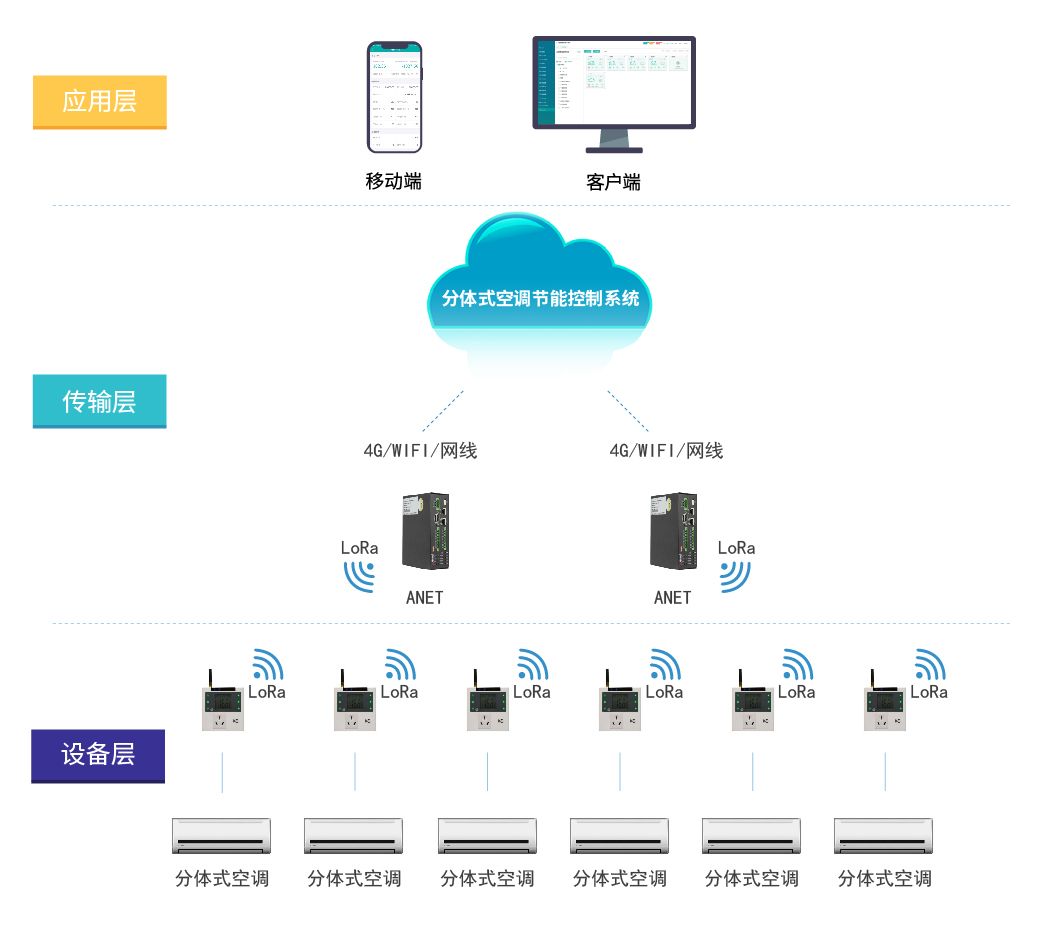

分体空调通过空调控制器替代传统电源86盒，利用红外技术控制空调的启停和温度设定，同样借助Anet系统实现远程节能控制和计费。

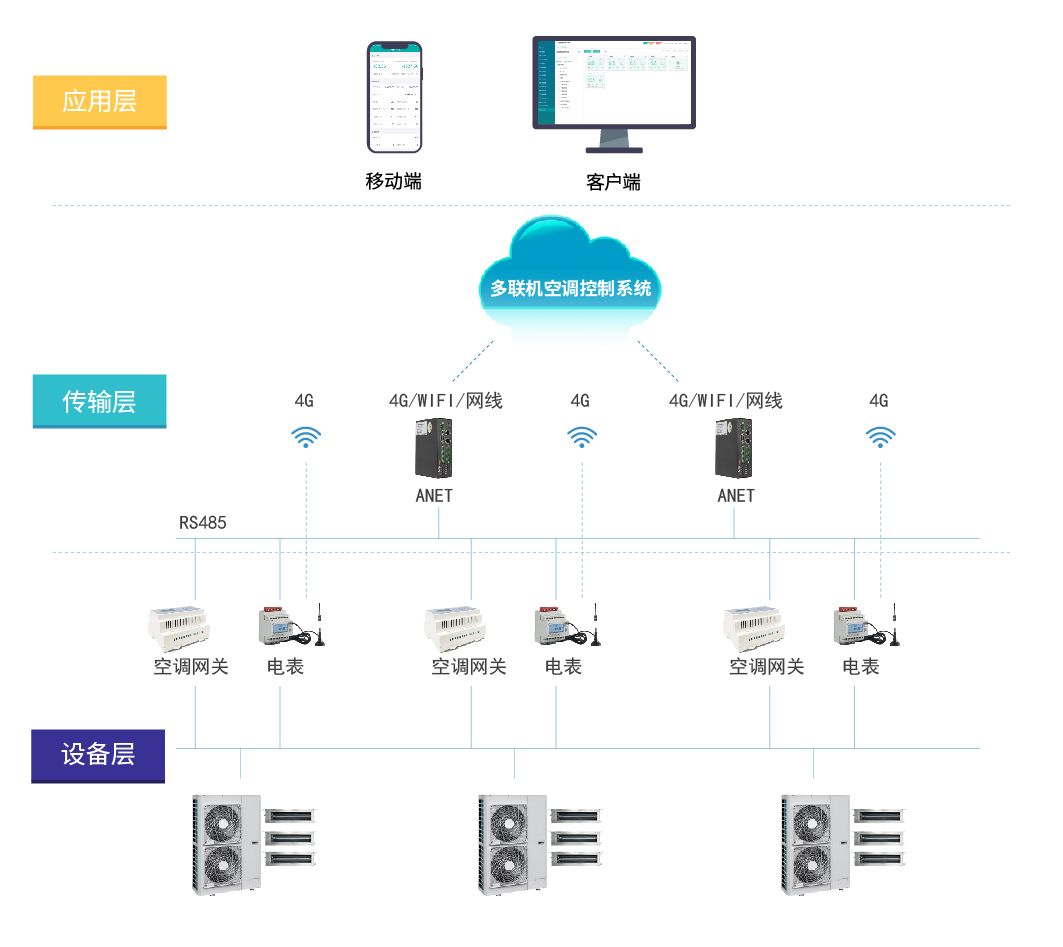

多联机空调则通过专用网关连接室外机，并安装电表以计量电耗，进而实现远程节能控制和计费。这些措施使得不同类型的空调设备实现智能化管理，显著提升能源使用效率。

2.4.3 末端设备用能计费

时间型计费

系统监测风机盘管阀门的启停状态，累计使用时间，从而计算用户的能量消耗。在公寓楼中，风机盘管配备此装置，依据空调的实际使用时间进行计费，旨在鼓励合理使用空调，避免能源浪费。

能量型计费

需要加装专门的能量计量装置，根据各部分能量占比来分摊系统能耗。在商业综合体中，各店铺的空调能耗通过计量装置进行精确统计，按照实际用能量占比分摊费用，确保计费的公平与合理。

其他计费方式

系统支持多种费用分摊方式，包括按人数、面积及能耗比例等。例如，教学楼可根据使用人数分摊空调费用，而办公场所则可按办公面积进行分摊。这些灵活的分摊方式能够满足不同场景的需求，有效提升能源管理的效率。

3. 核心算法与功能展示

3.1 算法层级与调优原理

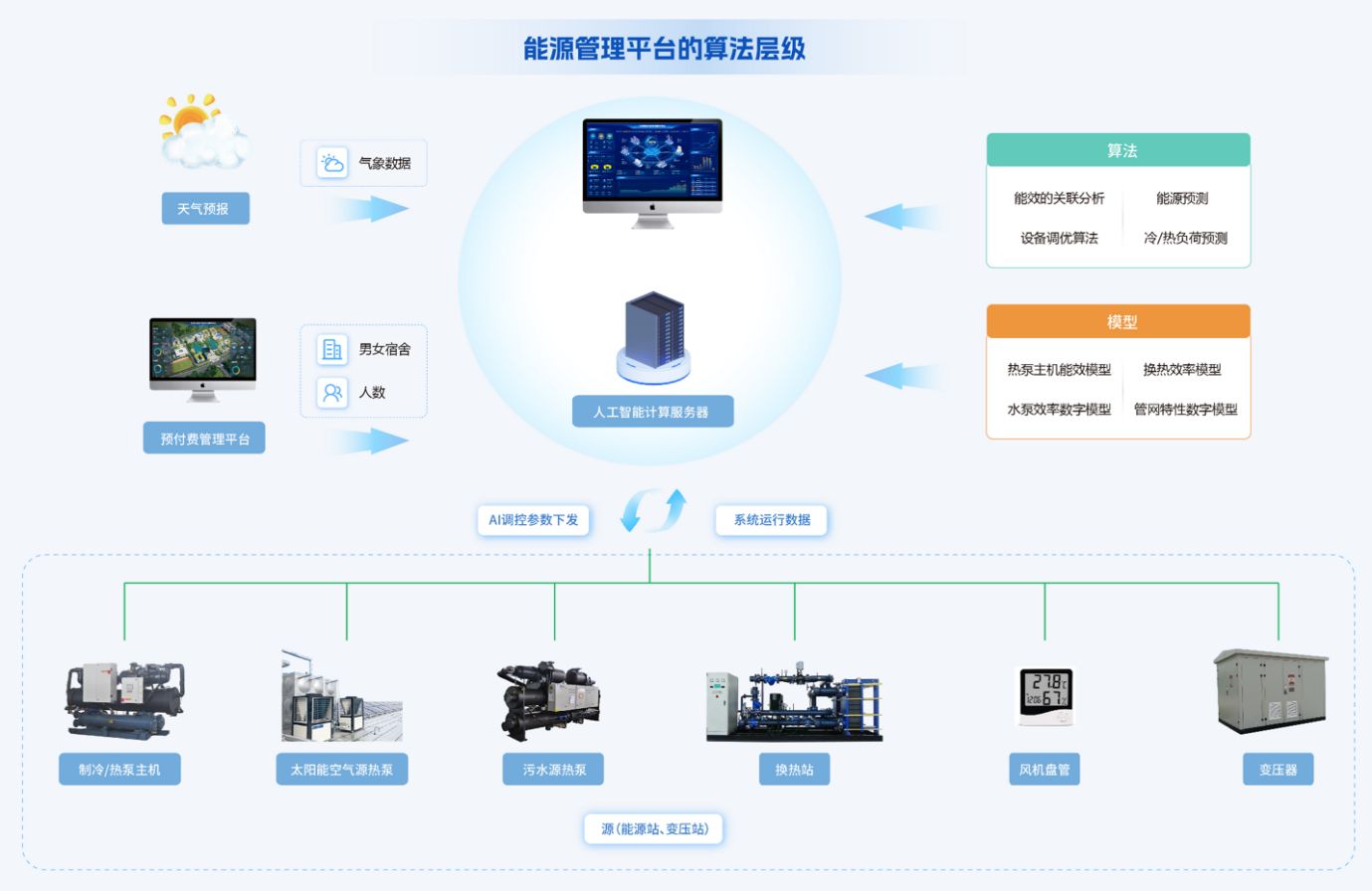

能源站供能系统的算法层级涵盖中央空调制冷调优等核心领域。通过深入研究和数据分析，可以优化制冷参数，显著提升制冷效率。系统根据季节变化和负荷需求，灵活调整压缩机频率及水流量，确保系统高效运行，满足实际需求。

换热站供热调优着重于供热系统的运行优化，旨在提高能源利用效率。通过水力平衡和精准设备控制，实现精细供热，有效避免能源浪费。系统根据实际需求动态调整供热参数，确保提供适宜的热量供应。

太阳能制热预测与空气源热泵调优充分利用可再生能源，结合天气状况和需求分析，智能控制制热系统。最大化利用太阳能资源，并在不足时智能调节热泵，保障供热系统的稳定运行。

冷热源与末端温控风控调优通过系统与设备的协同控制，实现整体优化。根据实际需求动态调整冷热源输出及设备参数，如风机转速和阀门开度，确保环境舒适度与系统效率的双提升。

AI 调优原理依托于构建能效模型，对中央空调系统进行模拟分析。在确保安全的前提下，运用全局优化算法，全面考量负荷、设备性能、能源价格等多重因素，精准制定运行策略。夏季高温期间，依据室外温度及室内负荷的动态变化，实时调节制冷主机、水泵转速和冷却塔风机频率，以实现最优能效。

3.2 关联性分析与设备调优

熵权法和灰色关联分析法在中央空调能效管理中扮演着举足轻重的角色。熵权法能够客观地确定各指标权重，有效减少人为因素的干扰。它通过精准计算制冷量、输入功率、冷却水温度等关键指标的权重，准确揭示这些指标对能效的实际影响。

灰色关联分析法则专注于探究各指标与决策目标之间的关联程度。通过计算指标与能效目标之间的灰色关联度，可以识别出如制冷主机的COP等关键指标，这些指标与整体能效密切相关。依据关联度排序，能够高效评估和决策复杂系统，并有针对性地进行优化调整。在评估多个方案时，此方法能够迅速筛选出最优方案，显著提升能源管理的效率。

群智能算法汲取自然现象的灵感，尤以鲸鱼优化算法为代表，该算法模拟座头鲸的狩猎策略。在中央空调调优过程中，该算法精准再现鲸鱼捕食的三大环节：包围、泡泡网攻击及搜寻猎物。每一鲸鱼个体对应一种设备运行参数的组合。

算法通过持续迭代，探寻最优解，即实现最佳能效的设备参数配置。鲸鱼优化算法能够高效调节冷冻水泵转速、制冷主机负荷等关键参数，从而达到制冷需求与能源消耗之间的最优平衡。

3.3 能效监测与对标

中央空调能效监测涵盖系统COP及多个关键性能指标。系统COP作为衡量能效的核心指标，体现了制冷量与输入功率的比值。系统单耗则揭示单位制冷量所需的电量消耗，有助于准确把握能耗状况。

主机COP专注于制冷主机的能效表现，制冷量直接反映系统的制冷能力，实时监测可确保系统满足实际需求。系统今日电耗数据为管理人员提供了当天能源消耗的清晰视图，便于及时识别异常情况。

组态监控通过直观的图形界面呈现系统运行状态，涵盖设备启停状态及运行参数等信息，使管理人员能够全面掌握系统运行情况。

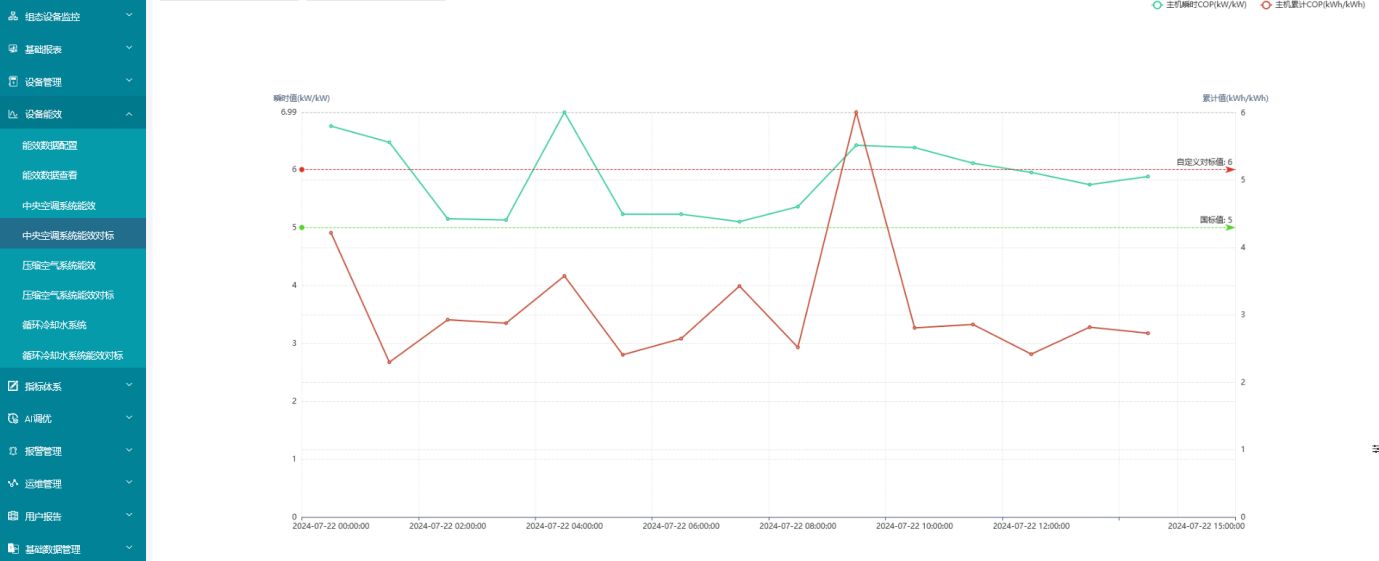

能效对标功能允许用户设定个性化的能效标准，以精准衡量系统性能。用户可根据节能目标和实际状况设定期望值，或与国家标准、铭牌数据进行对比。这有助于判断系统是否达到节能要求，或设备是否处于最佳运行状态。

通过对比瞬时和累积数据，能效对标能够全面评估系统性能。分析不同时间段的数据，可以揭示能效变化趋势，识别下降原因，并采取针对性的优化措施。

3.4 能耗监测与功能价值

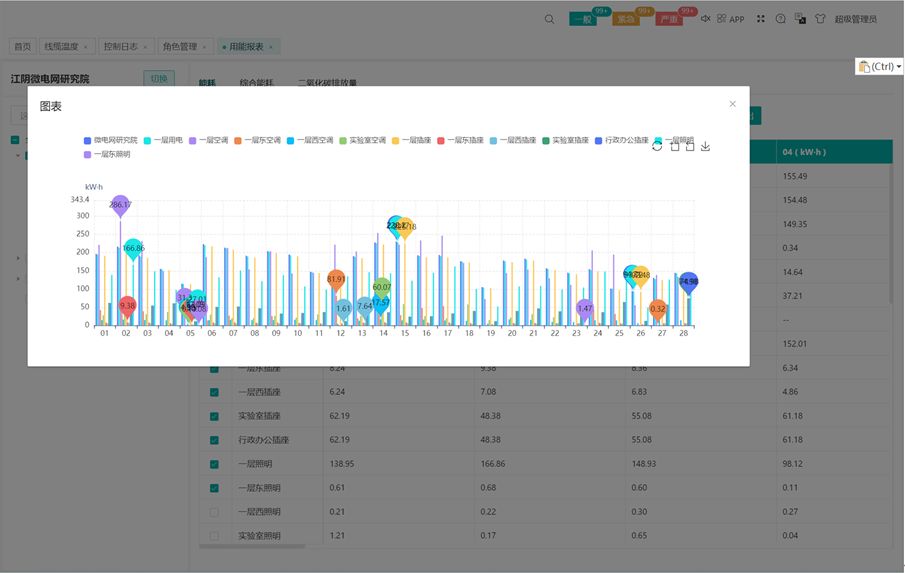

能耗监测精确至单台空调的用电量，能够按建筑和房间分别监测空调的用电状况。管理人员可清晰地掌握各房间及建筑的空调能耗情况，为节能管理提供有力的数据支持。

通过对比不同时段的房间用电量，可以揭示用电规律和识别能耗异常。分析工作日与周末、白天与晚上的用电差异，有助于制定合理的节能策略，例如在低峰时段降低空调功率。

4.能效管理方案带来的功能价值

提高时效

通过远程操控设备，管理人员可以随时随地对中央空调系统进行控制，无需亲临现场。自动存储设备运行及能耗数据，方便后续的查询和分析，大大提高了管理效率

减少工作量

系统的自动化运行和数据自动采集功能，减少了人工巡检和数据记录的工作量，据统计，可减少人工工时至少 50%。原本需要安排专人定时巡查设备运行状态和抄录能耗数据，现在这些工作都由系统自动完成，节省了人力成本 。

发现问题

能效对标、能耗异常等情况可以帮助管理人员及时发现系统运行中的问题。当系统的能效低于对标值或出现能耗异常增加时，系统会及时发出警报，提醒管理人员进行排查和处理，避免能源浪费和设备故障的进一步扩大 。

节约能源

通过优化系统运行策略、精准控制设备运行等措施，系统节能一般可节省 10% - 20%。以一家年电费支出 100 万元的企业为例，采用该能效管理方案后，每年可节省电费 10 - 20 万元，经济效益显著 。

5. 硬件支撑：能效管理的基石

在中央空调能效管理方案中，硬件设备是实现高效管理的基础，它们如同人体的骨骼和肌肉，支撑着整个系统的稳定运行。

智能网关：连接的桥梁

智能网关作为网络通讯层的核心设备，扮演着连接设备与管理系统的关键角色。它兼容5G、4G、WIFI、以太网等多种数据传输方式，能够实时采集并高效传输空调控制器、智能电表及传感器的数据至云平台或上位机。

电能计量仪表：能耗的精准 “秤”

在双碳目标的指引下，电能替代已成为企业长期用能的发展趋势，准确计量电能消耗显得尤为重要。市场上涌现出多种电能计量仪表，它们支持多样化的安装方式和数据上传模式，有效降低了安装和维护成本。

这些仪表被安装在关键的配电节点和用能设备上，实时监测中央空调系统的电能消耗情况。借助数据分析和国家行业标准，企业能够精准统计碳排放量，获得碳中和数据支持，从而帮助管理层深入了解能耗状况，科学制定节能措施。

智能微型断路器：安全与节能的守护者

ASCB1 系列智能微型断路器由智能微型断路器和智能网关构成，旨在实时监测用电线路的关键电气参数，包括电压、电流、功率、温度、漏电及能耗等。该断路器具备远程操控功能，能够实现远程控制断路器的开合，及时切断电源，有效避免待机能耗。

此外，该断路器还提供预警保护和短路保护等多种功能。在检测到异常电流或温度过高时，能够迅速切断电路，确保设备和人员安全。尤其适用于老旧建筑，有效降低因电气线路老化引发的安全风险。同时，它支持电能计量统计和故障定位，极大便利了设备维护和管理。

AI 能效监控箱：系统的 “智慧大脑”

Acrel-7000F/A AI能效监控箱具备接入变频器和主机数据的能力，能够实时监测传感器信息，并据此调节运行参数。作为中央空调系统的“智慧大脑”，它能自动调整设备运行，以实现最佳能效。

在夏季室内负荷增加的情况下，AI能效监控箱能够自动提升制冷主机的功率，并优化水泵转速，既满足制冷需求，又有效减少能源消耗。此外，它还能与其他设备协同工作，智能化管理整个中央空调系统。

信号隔离器：信号的稳定器

BM100系列信号隔离器采用电磁和光电隔离技术，实现模拟与数字信号的稳定隔离输出，显著提升抗干扰能力。在工业控制领域，信号隔离器保障信号转换的精度和独立性，对数据的准确性至关重要。

在中央空调系统中，信号隔离器确保温度、压力等信号的准确传输至控制设备，维持系统的精确控制。尤其在电磁环境复杂的场所，如工厂和变电站附近，信号隔离器的作用尤为突出。
