一、IPSEC静态VPN概述

工作原理：

IPSec（Internet Protocol Security）是一种用于保护IP通信的安全协议，它通过加密和认证机制来确保数据在公共网络（如互联网）中传输时的机密性、完整性和真实性。IPSec VPN（Virtual Private Network）是基于IPSec协议构建的虚拟专用网络，能够在公共网络上建立安全的通信隧道。

主要目的：

实现不同站点的私网地址在通过公网时进行加密再传输，确保了安全性和完整性。

二、配置

1.配置思路

A站点：（B站点同理）

①首先完成基本的数据连通性（PC1---R1，PC2--R2，R1---R1）

在R3上配置默认路由指向R1，在R1配置回程路由指向R3，配置默认路由指向R5

②在出口路由器R1上配置感兴趣流量（匹配PC1的私网流量，定义需要进入隧道的流量）

③接着创建安全提议（封装模式、封装协议、加密算法、验证算法）

④再创建安全策略（调用ACL、调用安全提议、创建隧道外层封装源、目、定义安全联盟SPI、定义AH验证钥匙）

⑤最后调用安全策略（在出接口上）

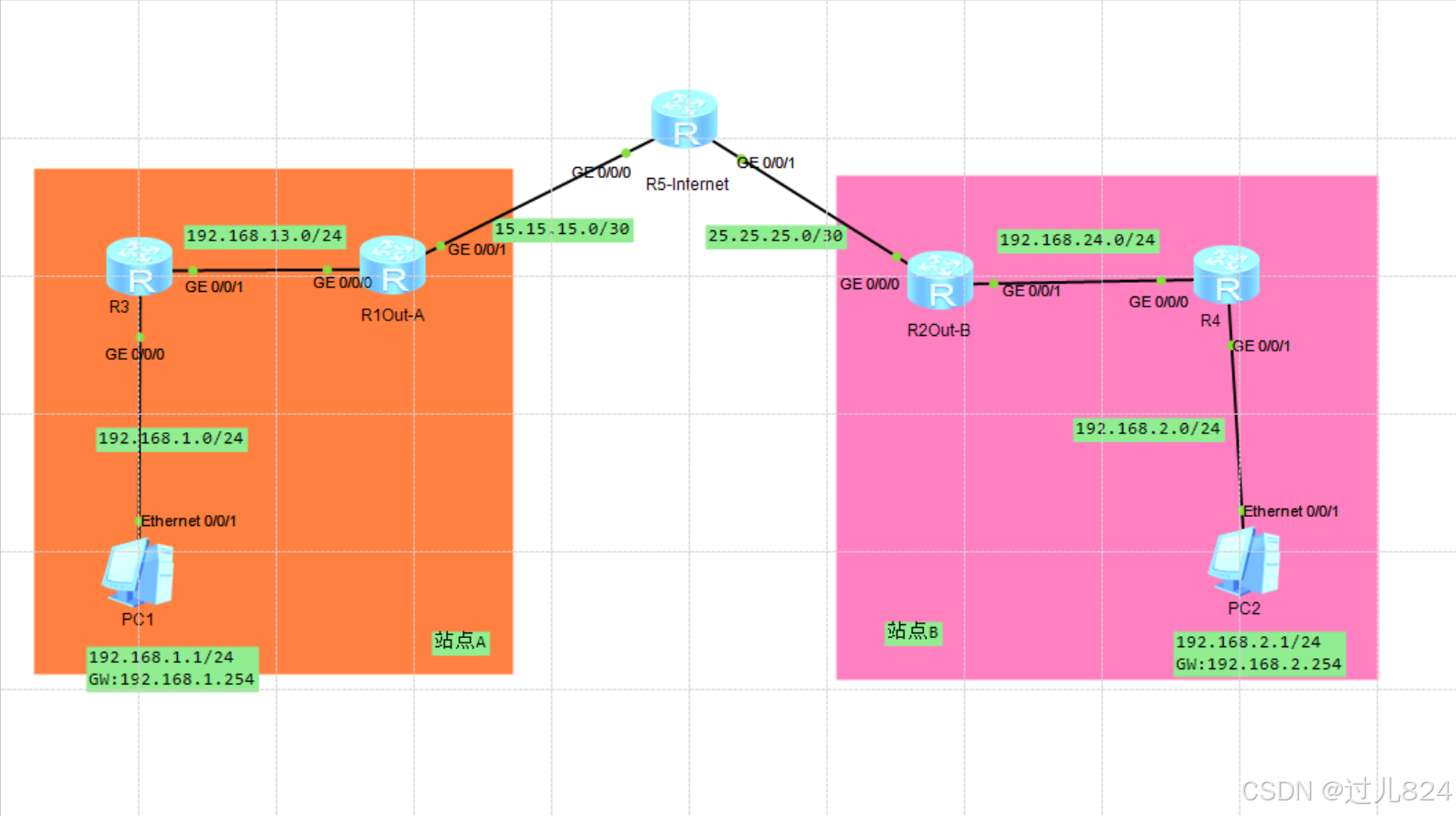

拓扑图：

2.具体配置

①完成基本的数据连通性

R3：
[R3]ip route-static 0.0.0.0 0.0.0.0 192.168.13.1
R1：
[R1]ip route-static 0.0.0.0 0.0.0.0 15.15.15.5
[R1]ip route-static 192.168.1.0 255.255.255.0 192.168.13.3
R2：
[R2]ip route-static 0.0.0.0 0.0.0.0 25.25.25.5
[R2]ip route-static 192.168.2.0 255.255.255.0 192.168.24.4
R4：
[R4]ip route-static 0.0.0.0 0.0.0.0 192.168.24.2

测试：

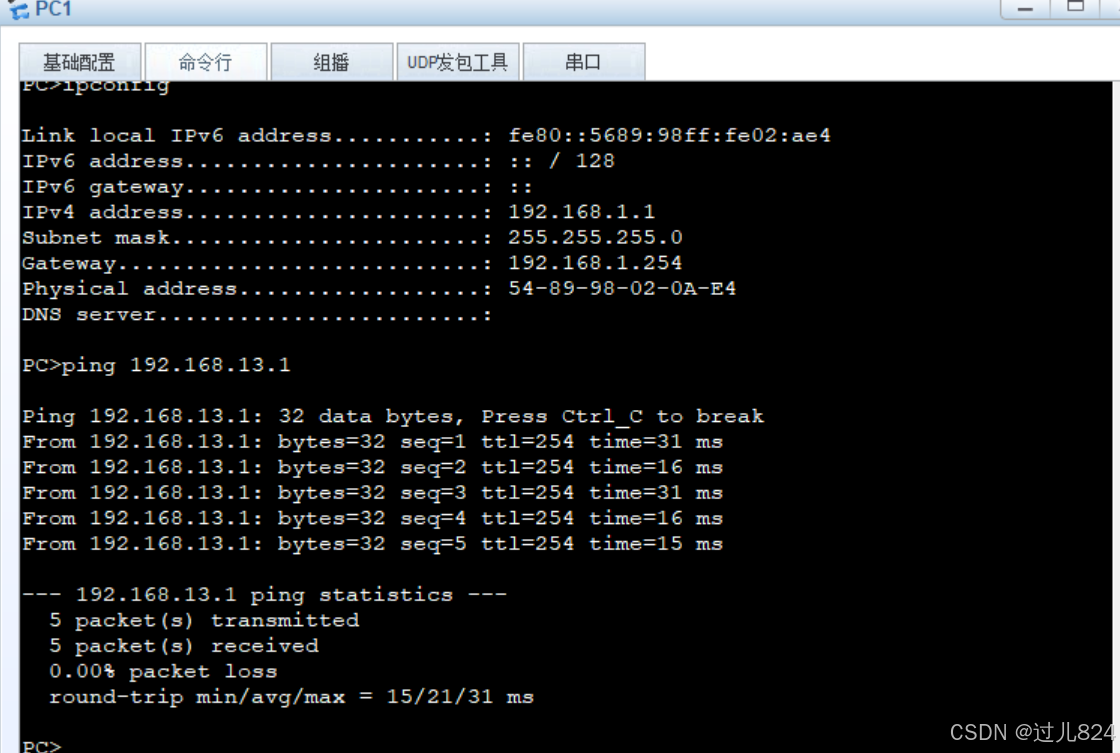

PC1-R1

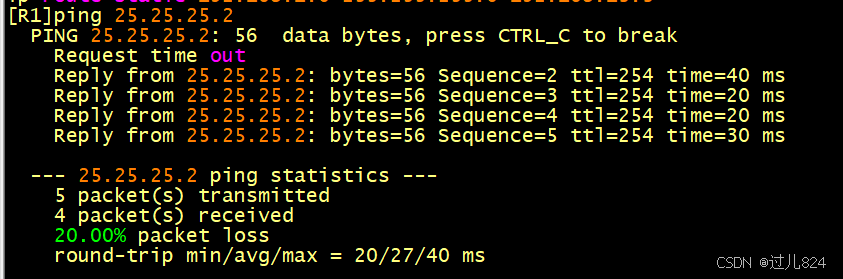

R1-R2

②在出口路由器配置ACL

R1：
[R1-acl-adv-3000]acl 3000
[R1-acl-adv-3000]rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

R2：
[R2]acl 3000
[R2-acl-adv-3000]rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255

③创建安全提议

这边我用的是AH-ESP封装协议

R1：
[R1]ipsec proposal AB
[R1-ipsec-proposal-AB]encapsulation-mode tunnel
[R1-ipsec-proposal-AB]transform ah-esp
[R1-ipsec-proposal-AB]ah authentication-algorithm md5
[R1-ipsec-proposal-AB]esp authentication-algorithm md5
[R1-ipsec-proposal-AB]esp encryption-algorithm aes-128

R2：
[R2]ipsec proposal AB
[R2-ipsec-proposal-AB]encapsulation-mode tunnel
[R2-ipsec-proposal-AB]transform ah-esp
[R2-ipsec-proposal-AB]ah authentication-algorithm md5
[R2-ipsec-proposal-AB]esp authentication-algorithm md5
[R2-ipsec-proposal-AB]esp encryption-algorithm aes-128

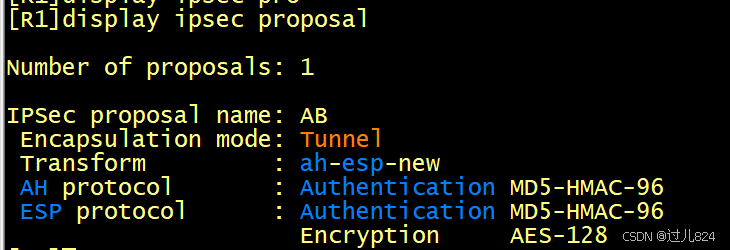

查看配置：

④创建安全策略

对端设备outbound和inbound的SPI数字需要相反（即A的outbound=B的ibound）

R1：
[R1]ipsec policy p1 10 manual
[R1-ipsec-policy-manual-p1-10] security acl 3000
[R1-ipsec-policy-manual-p1-10] proposal AB
[R1-ipsec-policy-manual-p1-10] tunnel local 15.15.15.1
[R1-ipsec-policy-manual-p1-10] tunnel remote 25.25.25.2
定义ESP安全联盟SPI
[R1-ipsec-policy-manual-p1-10] sa spi inbound esp 654321
[R1-ipsec-policy-manual-p1-10] sa spi outbound esp 123456
定义ESP验证密钥
[R1-ipsec-policy-manual-p1-10] sa string-key inbound esp simple 654321
[R1-ipsec-policy-manual-p1-10] sa string-key outbound esp simple 123456
定义AH安全联盟SPI
[R1-ipsec-policy-manual-p1-10] sa spi inbound ah 123456
[R1-ipsec-policy-manual-p1-10] sa spi outbound ah 654321
定义AH验证密钥
[R1-ipsec-policy-manual-p1-10] sa string-key inbound ah simple 654321
[R1-ipsec-policy-manual-p1-10] sa string-key outbound ah simple 123456
R2：
[R2]ipsec policy p1 10 manual
[R2-ipsec-policy-manual-p1-10] security acl 3000
[R2-ipsec-policy-manual-p1-10] proposal AB
[R2-ipsec-policy-manual-p1-10] tunnel local 25.25.25.2
[R2-ipsec-policy-manual-p1-10] tunnel remote 15.15.15.1
定义安全联盟SPI
[R2-ipsec-policy-manual-p1-10] sa spi inbound esp 123456
[R2-ipsec-policy-manual-p1-10] sa spi outbound esp 654321
定义ESP验证密钥
[R2-ipsec-policy-manual-p1-10] sa string-key inbound esp simple 123456
[R2-ipsec-policy-manual-p1-10] sa string-key outbound esp simple 654321
定义AH安全联盟SPI
[R2-ipsec-policy-manual-p1-10] sa spi inbound ah 654321
[R2-ipsec-policy-manual-p1-10] sa string-key inbound ah simple 123456
定义AH验证密钥
[R2-ipsec-policy-manual-p1-10] sa spi outbound ah 123456
[R2-ipsec-policy-manual-p1-10] sa string-key outbound ah simple 654321

⑤出接口调用安全策略

R1:
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ipsec policy p1
R2:
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ipsec policy p1

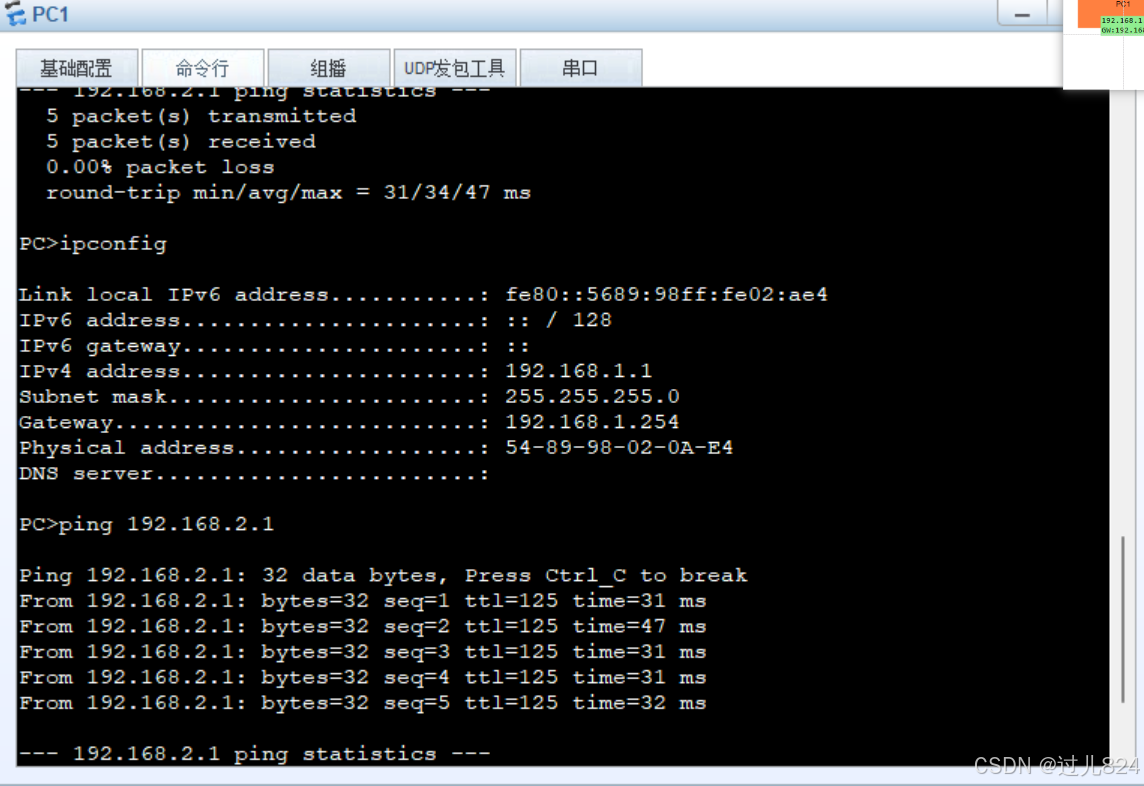

最后成功实现数据在公网中的封装与加密

如果出现以下报错：

说明你的安全策略或者安全提议配置错误或左右不对等

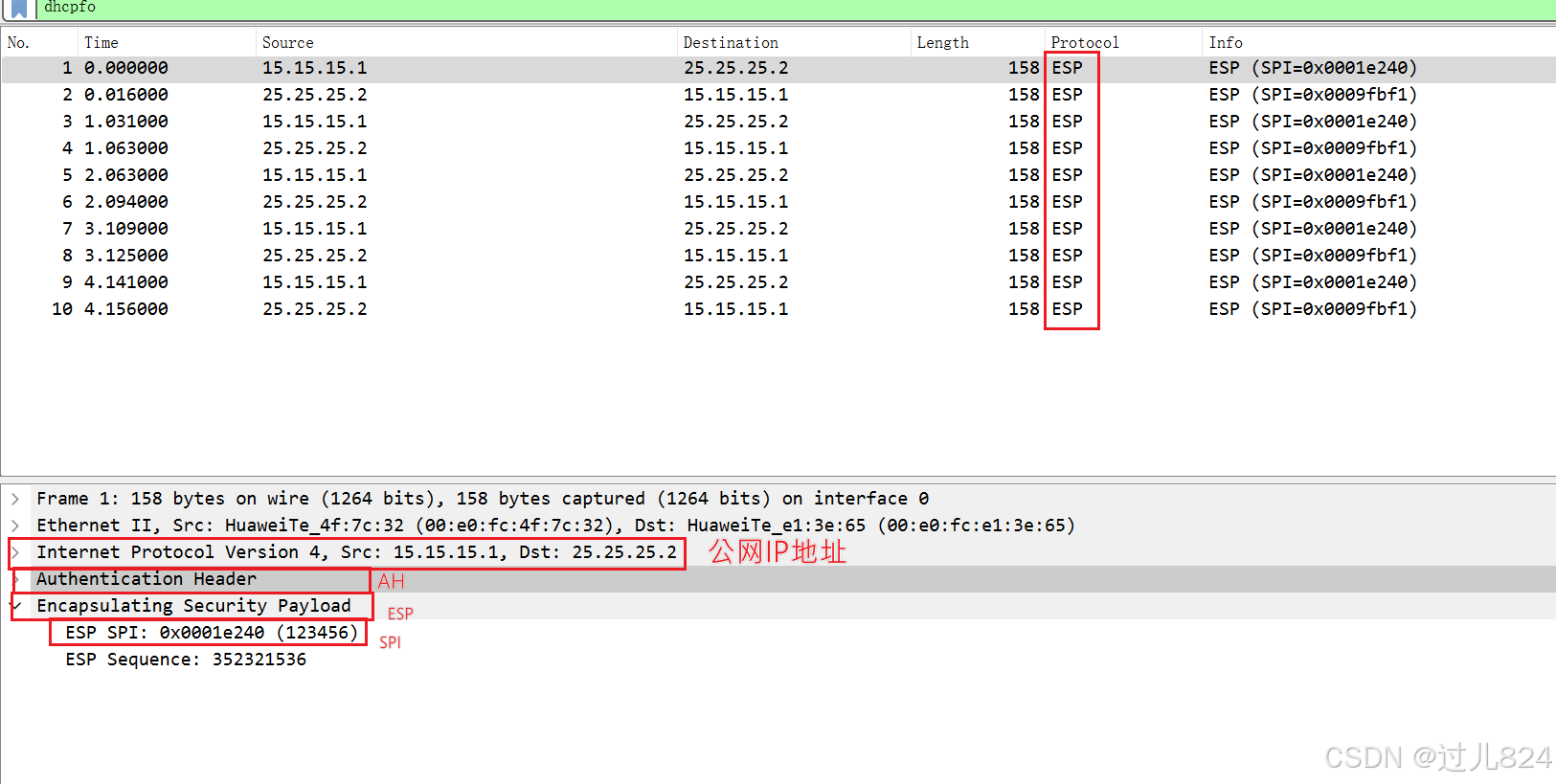

三、wireshark抓包分析

（在R5连接R1的接口上抓包）

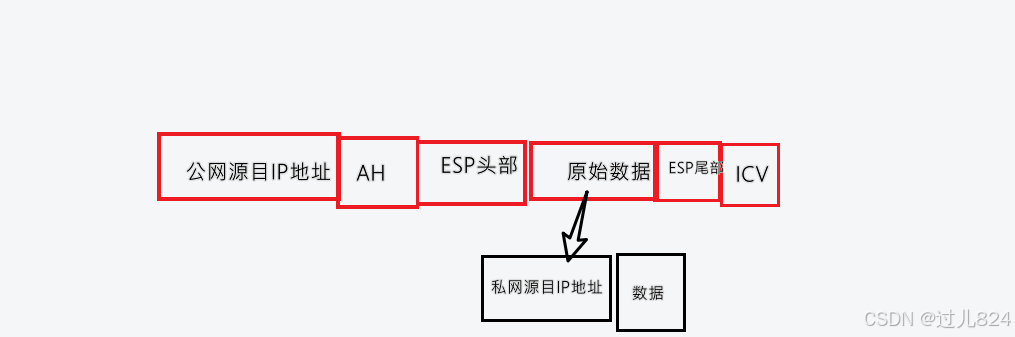

封装的格式为：
