引言

在现代信号处理领域，自适应滤波器扮演着至关重要的角色，广泛应用于通信、雷达、生物医学等多个领域。LabVIEW作为一种图形化编程工具，以其直观的界面和强大的信号处理能力，为自适应滤波器的实现提供了便捷的平台。本文将深入探讨基于LabVIEW的LMS（最小均方）和RLS（递归最小二乘）自适应滤波器的设计与实现，分析其前后面板的架构与功能。

一、LMS与RLS算法原理

1. LMS算法

LMS（Least Mean Square）算法基于梯度下降法，通过最小化期望信号与滤波器输出信号的均方误差来调整滤波器权值。其迭代公式为：
[ w(n+1) = w(n) + 2\mu e(n)x(n) ]
其中，( w(n) ) 是第 ( n ) 次迭代的权值向量，( \mu ) 是步长因子，( e(n) ) 是误差信号，( x(n) ) 是输入信号。LMS算法计算复杂度低，易于实现，适用于实时处理场景。

2. RLS算法

RLS（Recursive Least Squares）算法基于最小二乘准则，通过递推的方式更新滤波器权值，以最小化过去输入信号的加权平方误差。RLS算法收敛速度快，尤其适用于时变信号处理，但计算复杂度相对较高。其核心递推公式涉及到误差计算、增益更新和权值更新等步骤，能够快速跟踪信号变化。

二、前面板设计

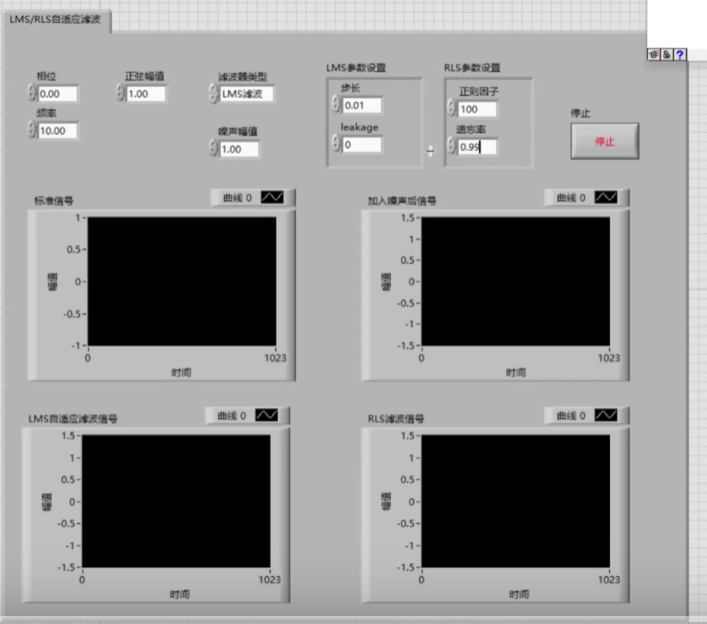

前面板是用户与程序交互的界面，如图所示，包含多个参数设置控件和显示控件：

• 参数设置：
  • 信号参数：相位、频率、正弦幅值，用于生成标准信号。
  • 噪声参数：噪声幅值，控制加入信号的噪声强度。
  • 滤波器参数：提供LMS和RLS两种滤波器类型选择。LMS参数包括步长（( \mu )）和泄漏因子；RLS参数包括正则因子和遗忘因子，用户可根据需求调整这些参数以优化滤波效果。
• 显示控件：
  • 四个波形图分别显示标准信号、加入噪声后的信号、LMS自适应滤波信号和RLS滤波信号，便于直观对比滤波前后的信号变化。

三、后面板设计

后面板是程序的逻辑实现部分，主要包括以下几个模块：

• 信号生成与加噪：利用LabVIEW的信号生成函数创建标准正弦信号，通过加法运算将噪声叠加到标准信号上，生成含噪信号。
• 滤波算法实现：
  • 采用循环结构实现实时处理，确保信号的连续输入与滤波输出。
  • 依据前面板选择的滤波器类型（LMS或RLS），调用相应的参数设置模块和算法模块。例如，对于RLS算法，通过“RLS参数设置”模块配置正则因子和遗忘因子，然后在算法模块中进行权值更新和滤波计算。
• 数据输出：将滤波后的信号输出到前面板的波形图中显示，实现可视化效果。

四、应用与优势

1. 应用场景

该滤波器可广泛应用于噪声消除、信号增强、系统辨识等领域。例如，在通信系统中去除信道噪声，或在生物医学信号处理中提取有用的生理信号。

2. 优势

• 直观易用：LabVIEW的图形化界面使参数调整和信号显示一目了然，降低了开发门槛，便于调试和优化。
• 灵活性高：支持实时调整滤波器参数，适应不同的信号环境和处理需求。
• 算法集成：方便集成LMS和RLS等多种算法，对比不同算法在相同场景下的性能，为算法研究和工程应用提供便利。

总结

基于LabVIEW的LMS/RLS自适应滤波器结合了图形化编程的便捷性与自适应滤波算法的强大功能。通过合理设计前后面板，实现了信号生成、加噪、滤波及可视化显示的一体化操作。这种设计不仅适用于科研实验中的算法验证，也可应用于实际工程中的信号处理任务，为相关领域的工作者提供了高效、直观的解决方案。随着技术的不断发展，LabVIEW在自适应滤波领域的应用将更加广泛和深入，推动信号处理技术的持续进步。
