8路HDMI输入 4K高清录播一体主机

CYPA-08录播机是深圳春源丽影电子科技有限公司新近研发推出的一块集4K数字视频采集、音频采集、音视频编解码等众多功能的高清录播一体机。采用工业级别高性能低功耗ARM架构四核处理器，基于嵌入式Linux操作系统开发，系统可靠稳定。以智能便捷操作为基础，以用户需求为核心，安装、操作、维护简便，适用于各类场景，提供一体化解决方案。



一、产品功能与特点
1. 纯嵌入式设计

纯嵌入式系统，ARM多核处理器，高稳定、低功耗。标配2TB高速硬盘，支持扩容。支持7*24小时工作。

2. 视频接入方式多样化

 支持8路HDMI接入，最高支持3840*2160画面，向下兼容常规分辨率。

3. 音频接入方式多样化

 1路HDMI音频输入，支持多种音视频组合录制。3路线路立体声音频输入。1路UAC音频输入。

4. 超高清全4K视频处理

 电影通道最高支持3840*2160高品质录制。支持电影通道+资源通道同时录制9路超高清视频。支持分段、定时录制。支持MP4、TS等格式，方便播放和编辑。

5. 多协议视频直播

 所有通道支持RTMP、HLS等协议直播，便于对接第三方平台。支持电影通道+资源通道同时直播。

6. 导播多样化管理

 8种布局模式，满足不同场景。11种转场特效，画面切换自然。支持字幕、台标、片头片尾功能，可预设，调用便捷。

7. 录制文件高效管理

软件界面可一键回放、删除录制文件。支持外接存储设备，一键拷贝或自动拷贝文件。支持通过FTP传输文件。

8. HID反向控制功能

通过软件界面操作接入终端的电脑。

9. 平台集中管理

 可对设备进行开关机等操作，减轻工作负担。支持实时查看设备状态与巡课督导。相关功能提供开放SDK对接第三方系统。
10. 内置UVC输出

支持UVC协议，USB输出导播及资源画面。支持UAC采集和回放，免驱动，即插即用，对接主流系统。

11. 内置1v9互动（选配）

无需服务器实现十方以内远程互动。可扩展服务器满足大规模需求。支持标准协议，对接主流视频会议终端。

12. 内置抠像

支持二维抠像，合成电影画面。支持虚拟合成微课录制，有2套常用模板。微课模式支持录制和直播。


二、产品接口说明

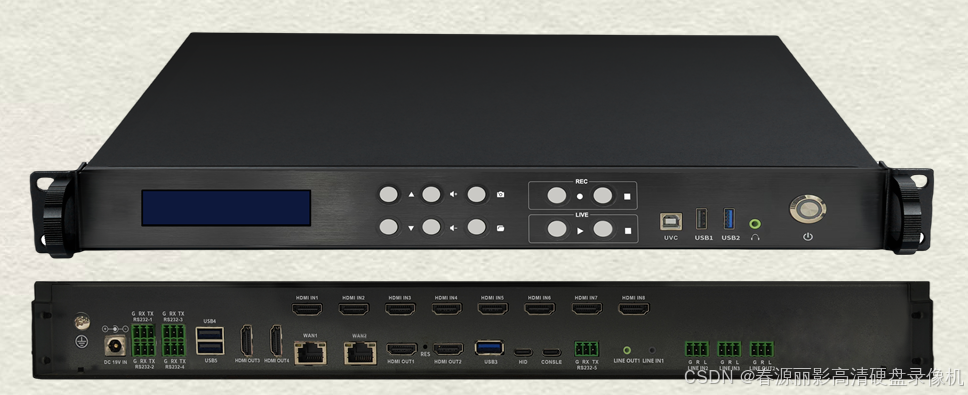

前面板有 LED显示屏；有多功能按键，通过上下按键翻页，音量加减控制输出音量，抓图按键抓取电影实时画面并保存，文件按键进入本地文件管理页面，还有录制/直播控制按键。



有多种接口：UVC接口、5个USB接口、监听接口、电源开关按键、接地螺丝、电源输入插口、RS232接口、HDMI OUT接口、WLAN网口、HDMI IN接口、系统恢复键、HID接口、CONSOLE接口、模拟线性音频输出接口、模拟线性音频输入接口。

产品外观规格：

整机尺寸：483.4mm(W) x 318.5mm(D) x46mm(H)。

包装尺寸：560mm430mm135mm。

三、技术规格

显示单元：背光类型LED，分辨率160×32 Dots，视角6 o'clock，像素间距0.44×0.44mm。

系统单元：操作系统Linux，CPU核数4核×(5个CPU)，运行内存4G，机身存储2TB（支持更换大容量存储），远程唤醒支持本地UDP唤醒、公网TCP唤醒，一键系统恢复按键，支持协议HTTP、UDP、TCP、HLS、RTMP、RTSP、ONVIF、WEBSOCKET、FTP、NTP、DHCP、SIP，前置实体校键包括电源、上下控制LED显示屏、输出音量加减、抓图、打开文件管理、录制开关、直播开关。

视频单元：视频编码标准H.264，H.265，输入分辨率3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60，输出分辨率38402160、19201080，视频录制格式MP4，TS，视频录制码率256kbps~20480Kbps可调，录制码率控制CBR、VBR、AVBR、QVBR、CVBR、FIXQP、QPMAP，视频录制帧率25～60fps，视频直播格式RTMP、RTSP、HLS，视频直播码率256kbps~20480Kbps可调，视频直播帧率25～30fps。

音频单元：音频压缩标准AAC，音频压缩码率32~192Kbps可调。

功能接口：视频输入8路HDMI，视频输出4路HDMI、1路IWC，音频输入1路3.5mm LINE IN、2路凤凰端子LINE IN、1路HDMI IN、1路UAC，音频输出2路3.5mm LINE OUT、1路凤凰端子LINE OUT、4路HDMI OUT、1路UAC，网络接口2路RJ45:10/100/1000M自适应，COM接口5路凤凰端子RS232，USB接口1路Type-A USB3.0、4路Type-A USB2.0、1路Type-B USB2.0、2路Type-C USB2.0，电源接口1路内径2.5mm，外径5mmDC电源插座。

电源单元：输入电源DC 19V。

运行环境：功耗<65W，待机功耗<2W，储藏温度-10℃~+50℃，储藏湿度90%RH，工作温度0℃~50℃，工作湿度70%RH。

物理特性：安装方式机柜式，机身颜色黑色，机身材质前面板铝合金、机箱钣金SGCC，整机尺寸483.4mm(W) x 318.5mm(D) x46mm(H)，包装方式纸箱，包装尺寸560mm430mm135mm，净重约4.3Kg，毛重约5.5Kg。

附件：电源适配器、接地线、合格证保修卡、光盘说明书、装箱清单。

四、适用领域
CYPA-08录播主机凭借其强大的功能和灵活的配置，适用于多个领域的录播需求。以下是其主要适用领域的归纳：

1. 教育领域

  课堂录制：支持高清视频录制和直播，适用于课堂教学的全程记录，便于学生课后复习和教师教学反思。

互动教学：内置1v9互动模块，支持低延时高清晰度的远程互动，适用于远程教学和在线课堂。

微课制作：支持虚拟合成微课录制，实现在蓝绿背景下完成主讲老师和讲稿PPT信号的场景虚拟合成，适用于微课制作和在线课程开发。

 2. 会议领域

  视频会议：支持标准的H.323和SIP框架协议，可无缝对接主流第三方视频会议终端，适用于企业会议、远程会议等场景。

会议录制：支持多路视频和音频输入，适用于会议全程录制和直播，便于会后回顾和资料存档。

 3. 医疗领域

 手术示教：支持高清视频录制和直播，适用于手术过程的全程记录和远程示教，便于医学教学和病例分析。

远程会诊：内置互动模块，支持低延时高清晰度的远程互动，适用于远程会诊和医疗协作。

 4. 广播电视领域

  节目录制：支持超高清全4K视频处理和多协议视频直播，适用于电视节目、新闻直播等场景的录制和直播。

导播管理：支持多种布局模式和转场特效，适用于节目导播和现场直播的实时切换和管理。

 5. 企业培训

  培训录制：支持高清视频录制和直播，适用于企业内部培训和外部培训的全程记录，便于员工学习和资料存档。

远程培训：内置互动模块，支持低延时高清晰度的远程互动，适用于远程培训和在线学习。

 6. 司法领域

 庭审录制：支持高清视频录制和直播，适用于庭审过程的全程记录，便于司法审查和资料存档。

远程庭审：内置互动模块，支持低延时高清晰度的远程互动，适用于远程庭审和司法协作。

 7. 文化活动

 活动录制：支持高清视频录制和直播，适用于各类文化活动的全程记录，便于活动回顾和宣传推广。

现场直播：支持多协议视频直播，适用于活动现场的实时直播，便于观众远程观看和互动。

总结

 CYPA-08录播主机凭借其多功能、高性能和灵活的配置，广泛应用于教育、会议、医疗、广播电视、企业培训、司法和文化活动等多个领域，满足不同场景下的录播需求。
