LM2596S-ADJ降压芯片绘制12V转5V PCB

 记录学习。

如题，这一版我是直接照着数据手册画的，第一次实现可以正常使用的DC降压（BUCK）电路，觉得很有意义，故写一下博客。

难度不大，直接抄就可以。

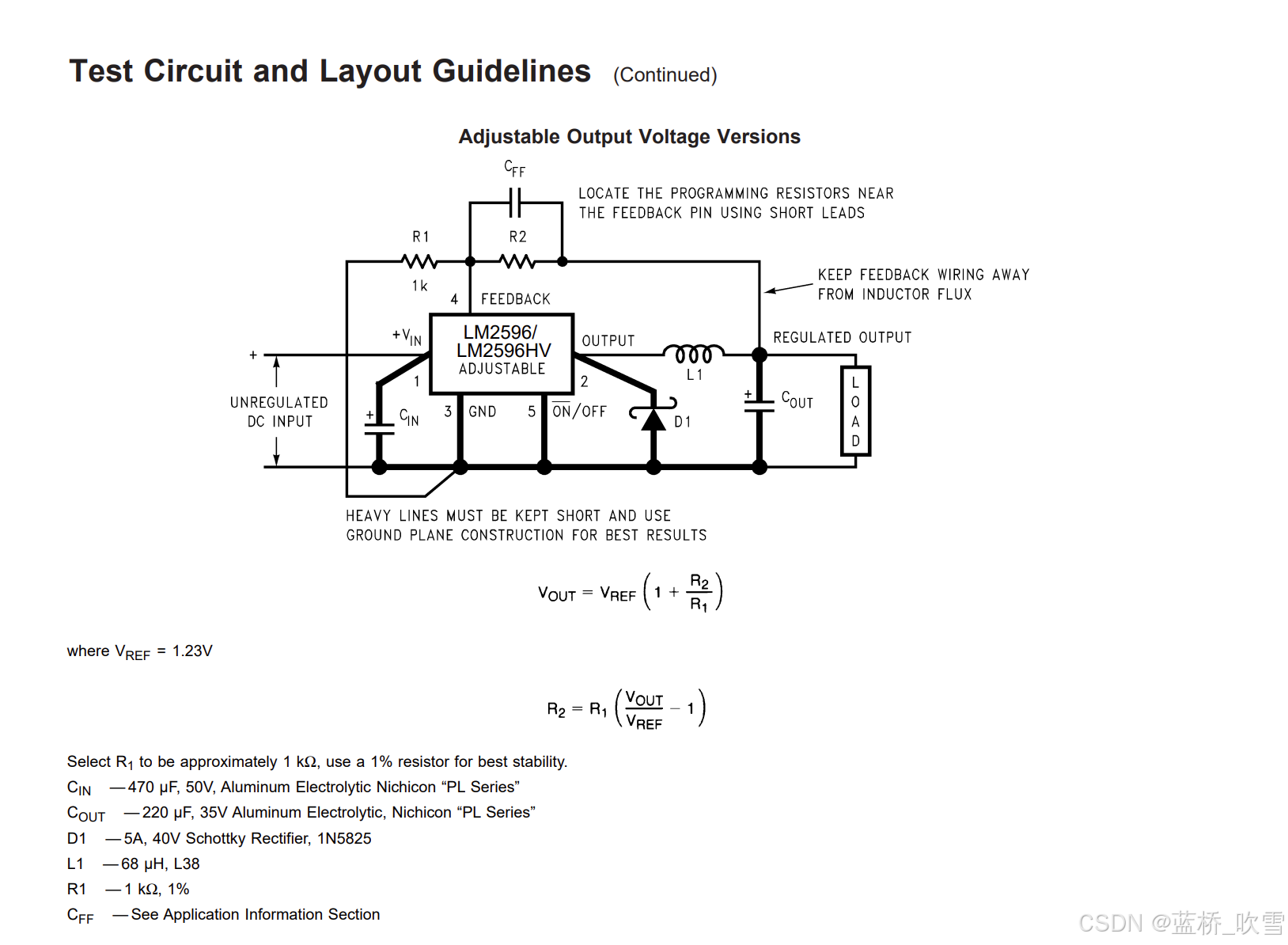

这里面的示例给的很清楚，包括取值和公式，除了上面的CFF。

CFF在这里 是补偿电容（Compensation Feedback Capacitor）。

• • 用于改善电路的频率响应特性，特别是在反馈电路中。例如在放大器电路中，通过引入 CFF 可以补偿由于晶体管等有源元件的极间电容等因素导致的高频增益下降和相位滞后，从而提高电路的稳定性和带宽。
  • 在开关电源电路中，CFF 可以补偿反馈环路的相位裕度，防止电路在高频段产生振荡，确保输出电压的稳定。
• 取值方法：
  • 通常需要根据电路的具体拓扑结构、工作频率、增益要求等因素来确定。一般会通过理论计算结合实际调试来确定合适的值。例如在一些简单的放大器补偿电路中，可以根据放大器的开环增益频率特性曲线，通过计算极点和零点的位置来初步确定 CFF 的取值范围，然后在实际电路中进行微调，以达到最佳的补偿效果，使电路在满足稳定性要求的前提下，获得尽可能宽的带宽和良好的增益平坦度。
  • 也可以借助电路仿真软件，如 PSpice、Multisim 等，对电路进行建模和仿真，通过观察不同
