威纶通关于 Modbus 各地址的说明

EasyBuilder Pro 中 Modbus 协议的地址类型为 0x、1x、3x、4x、5x、6x，还有 3x_Bit、4x_Bit 、6x_Bit 等等，下面将分别说明这些地址类型在 Modbus 协议中支持的功能码。

地址类型	描述
0x	是个可读可写的地址类型，相当于操作设备的输出点。该地址类型读位状态时的功能码为 01H，写位状态时的功能码为 05H。写多个位寄存器时的功能码为 0fH。
1x	是个只读的地址类型，相当于读设备的输入点。读位状态时的功能码为 02H。
3x	是个只读的地址类型，相当于读设备的只读数据寄存器。读数据时的功能码为 04H。
4x	是个可读可写的地址类型，相当于操作设备的数据寄存器。当读数据时的功能码为 03H，当写数据时的功能码为 10H。
5x	该地址类型与 4x 属性是一样的。即读写的功能码完全一样。不同之处在于，当为双字时，若 32_bit unsigned 格式的数据，使用 5x 和 4x 两种地址类型分别读取数据时，高字和低字的位置是颠倒的。若使用 4x 地址类型读到的数据是 0x1234，则使用 5x 地址类型读取的数据即为 0x3412。
6x	是一个可读可写的地址类型，读数据时的功能码也是 03H，与 4x 不同之处在于写数据时的功能码为 06H，即写单个寄存器的数据。
3x_Bit	该地址类型支持的功能码与 3x 地址类型完全一致，不同之处在于 3x 是读数据，而 3x_Bit 是读数据中的某一个 bit 的状态。
4x_Bit	该地址类型支持的功能码与 4x 地址类型完全一致，不同之处在于 4x 是读数据，而 4x_Bit 是读数据中的某一个 bit 的状态。
6x_Bit	该地址类型支持的功能码与 6x 地址类型完全一致，不同之处在于 6x 是读数据，而 6x_Bit 是读数据中的某一个 bit 的状态。

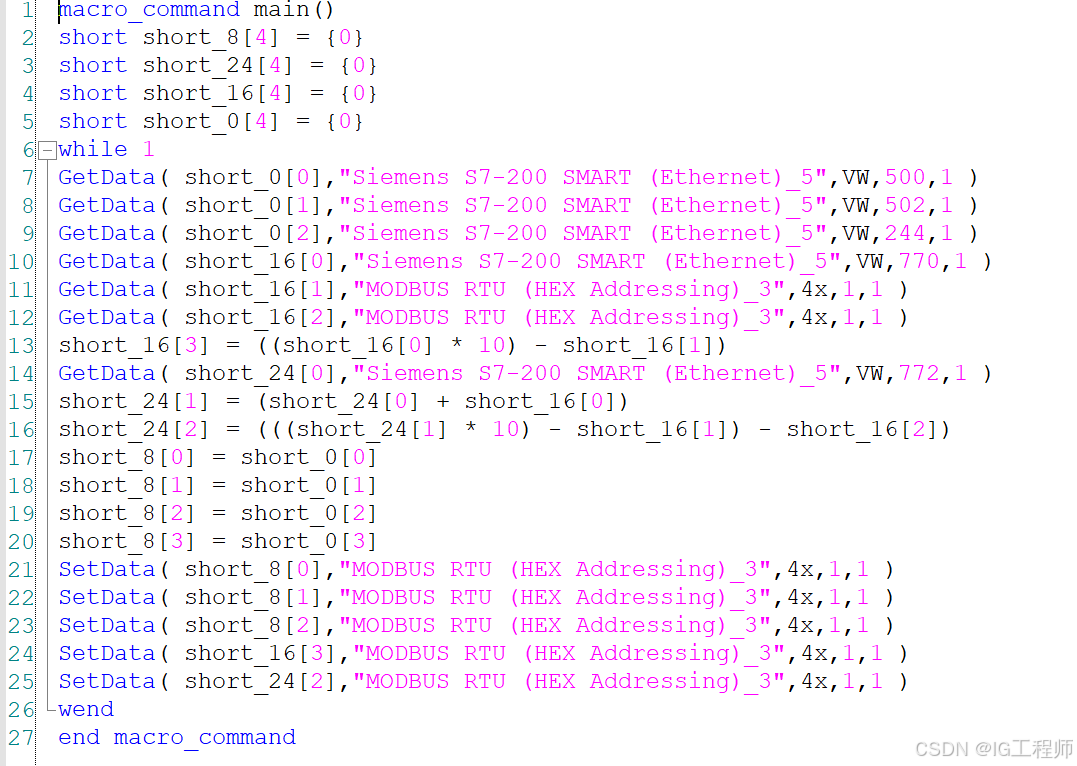

宏指令中应用实例：

画面中的应用实列：

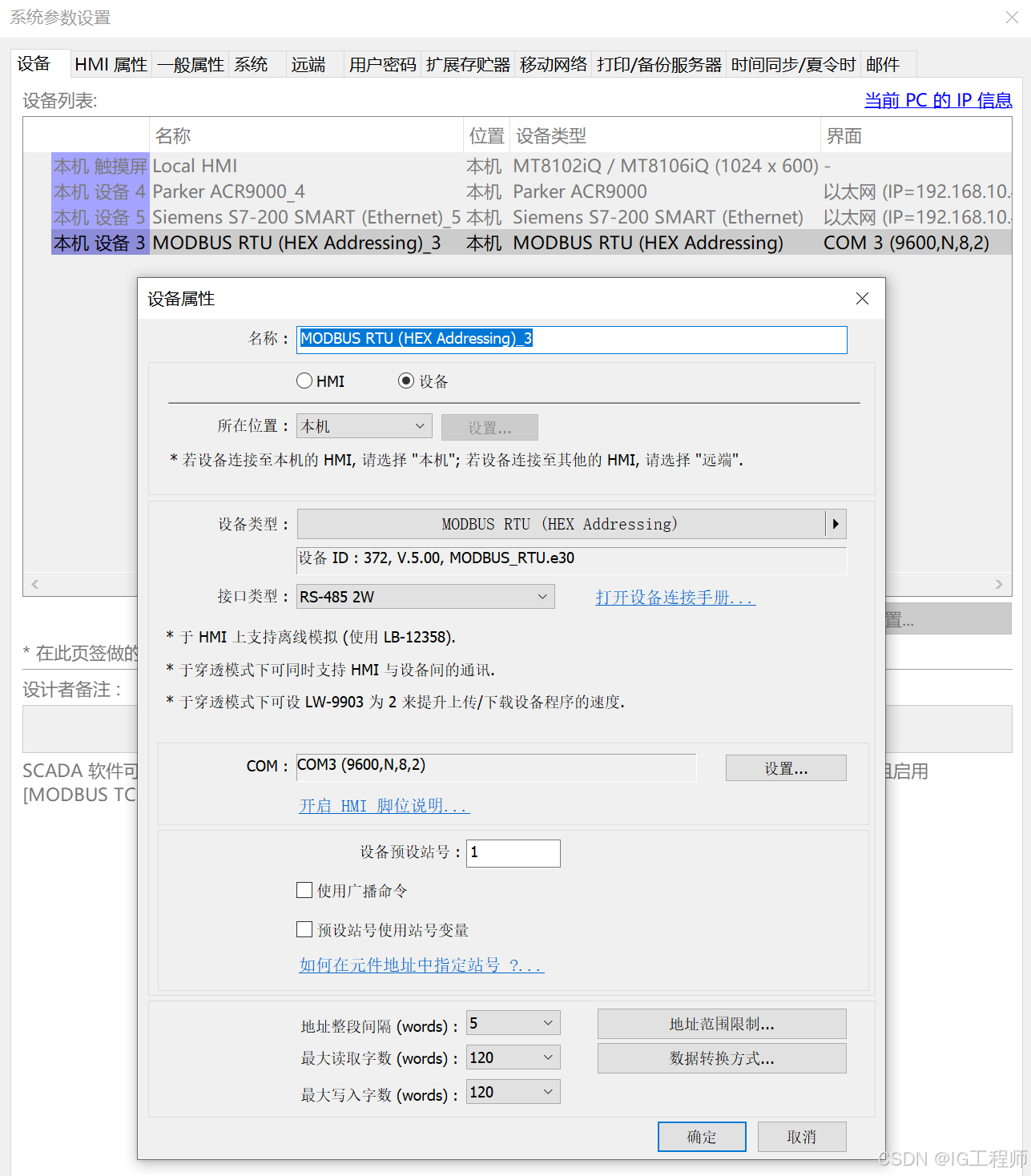

系统中的参数设置：
