(航天民芯）MT36291 PIN对PIN兼容FP6291LR-G1

简介

MT36291是一款恒定频率、6针SOT23电流模式升压转换器，适用于小型、低功率应用。MT36291的开关频率为1.2MHZ，允许使用高度小于2mm的微小、低成本电容器和电感器。内部软启动导致小电流涌入，延长了电池寿命。MT36291具有在轻负载时自动切换到脉冲频率调制模式的功能。MT36291包括欠压锁定、电流限制和热过载保护，以防止输出过载时发生损坏。MT36291采用小型6针SOT-23封装。

特点

♦ 集成80mΩ电源MOSFET

♦ 2.2V至16V的输入电压

♦ 1.2MHz固定开关频率

♦ 可调过电流保护：0.5A ~2.5A

♦ 内部2.5A开关电流限位(OC引脚浮动）

♦ 可调输出电压

♦ 内部补偿，内消旋作用

♦ 过（电）压保护

♦ 高达20V的输出电压

♦ 光负荷下的自动脉冲调频模式

♦ 高达93%的效率





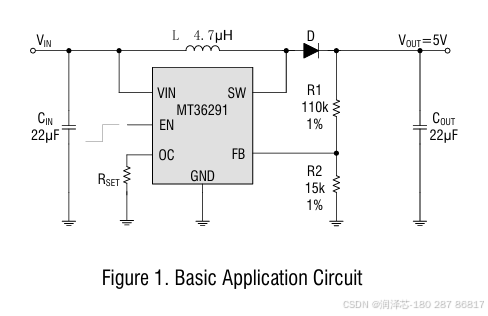

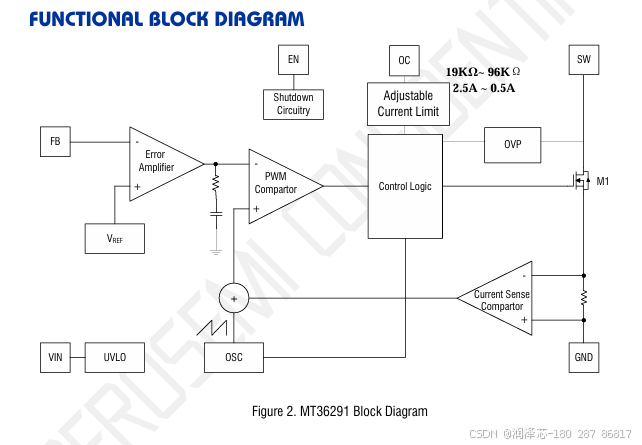

MT36291采用固定频率、峰值电流模式升压调节器架构，用于调节反馈引脚处的电压。该MT36291操作可以通过参考图2的框图理解。在每个振荡器周期开始时，MOSFET通过控制电路被导通。为了防止占空比大于50%的次谐波振荡，在电流检测放大器的输出中加入稳定斜坡，并将结果输入PWM比较器的负输入。

当这个电压等于误差放大器的输出电压时，功率MOSFET被关闭。误差放大器的输出电压是0.6V带隙参考电压和反馈电压之间的差值的放大版本。这样，峰值电流水平可以保持输出稳定。如果反馈电压开始下降，误差放大器的输出会增加。这会导致更多的电流流经功率MOSFET，从而增加提供给输出的功率。这MT36291具有内部软启动功能，以限制启动时的输入电流，并限制输出的过冲量。
