（航天民芯）代理 MT36291 SOT-23-6 DC-DC电源芯片

产品描述

MT36291是一个恒定频率，6引脚SOT23电流模式升压转换器，旨在用于小型、低功耗的应用。MT36291的开关频率为1.2MHz，并允许使用2mm或更低高度的微型、低成本的电容器和电感器。内部软启动导致注入电流小，延长电池寿命。MT36291的特点是在光负载下自动切换到脉冲调频模式。MT36291包括欠压锁定保护、限流保护和热过载保护，以防止在输出过载时发生损坏。MT36291有一个小的6针SOT-23包。

产品特点

集成的80mΩ电源MOSFET，2.2V到16V的输入电压

1.2MHz固定开关频率，可调过电流保护： 0.5A ~2.5A

内部2.5A开关电流限位(OC引脚浮动）

可调输出电压，内部补偿

过电压保护，高达20V的输出电压

自动脉冲频率调制模式在光负载

高达93%的效率

可在一个6针SOT23-6包

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

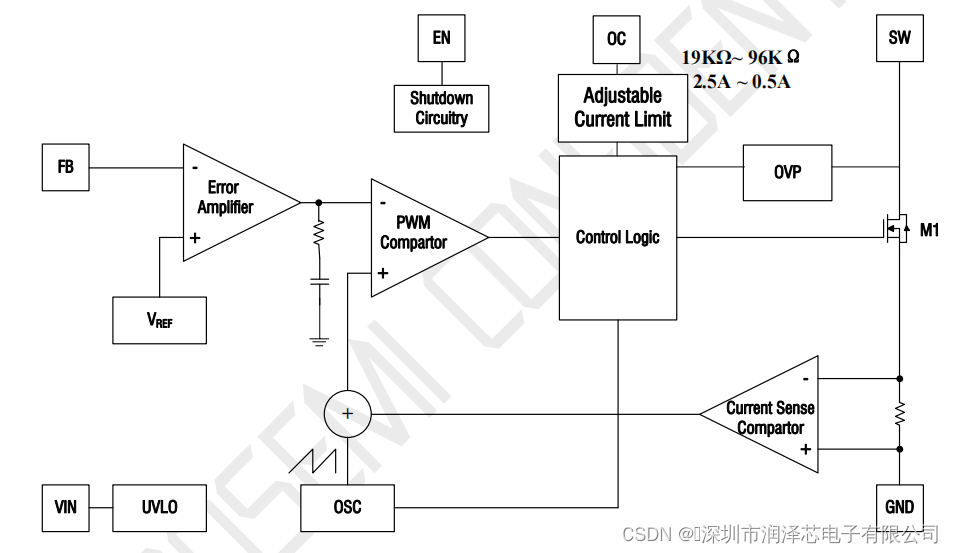

 MT36291使用固定频率、峰值电流模式的升压调节器架构来调节反馈引脚处的电压。MT36291的操作可以通过参考图2中的方框图来理解。在每个振荡器周期开始时，MOSFET通过控制电路被打开。为了防止占空比大于50%的次谐波振荡，在电流感测放大器的输出中增加一个稳定斜坡，结果被输入PWM比较器的负输入。当该电压等于误差放大器的输出电压时，功率MOSFET被关闭。误差放大器输出处的电压是0.6V带隙参考电压与反馈电压之差的放大版本。这样，峰值电流水平就能保持输出在调节状态中。如果反馈电压开始下降，误差放大器的输出就会增加。这些结果导致更多的电流通过功率MOSFET，从而增加了传递到输出的功率。MT36291具有内部软启动功能，以限制启动时的输入电流量，并限制输出上的超调量。
