《电路原理》学习笔记1-2：电流和电压的参考方向

1.电流的参考方向

在分析电路的时候，我们可能并不知道某一条支路的电流方向，于是我们就可以“假定”这条支路的电流方向并设该电流大小为i。之后我们把假设出来的电流带入到电路当中求解，如果解出来的结果是正数，那么说明电流的实际方向和我们假设的电流方向是一致的，如果是负数，那么电流的实际方向和我们假设的电流方向是不一致的（相反）。

虽然我们可以随意假设电流的方向，但是我们一旦假设电流的方向后，在后续的分析和计算中都不能再改变这个已经假设好的方向了。这个由人为假定的电流方向，就被称为电流的参考方向。

2.电压的参考方向

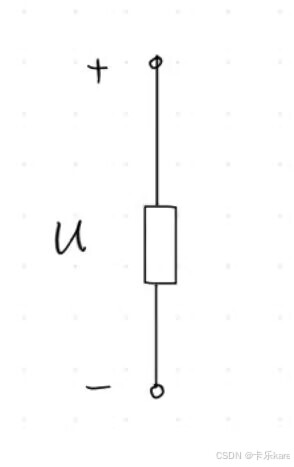

如图，电压的参考方向是用“+”和“-”号表示的。电压的参考方向是电压降低的方向，也就是说，从“+”端到“-”端，电压降低了u，u为负则说明沿着这个方向电压实际上是升高了。

3.一致参考方向

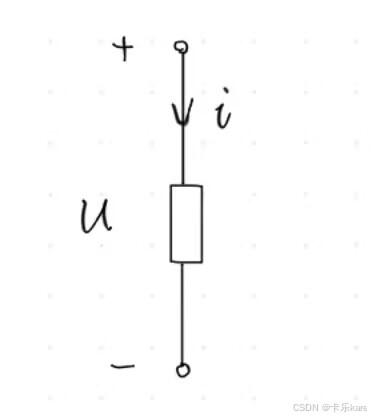

如图，当电流是从规定的高电位流向低电位时，我们就称电流和电压的参考方向一致（也就是一致参考方向）。原则上讲电流和电压的参考方向也可以不一致，但是那样的话会带来很多不必要的麻烦，所以一般都是采用一致参考方向。

在选定一致参考方向后，上图元件的端电压就是沿着电流方向的电位降，这样一来，u和i的乘积就等于这个元件的吸收功率，即P(吸收) = ui，这个结果为正数，就说明元件的确是在吸收功率，如果这个结果是负的，说明元件实际上是在发出功率。由此我们还可以得到，当电流和电压的参考方向不一致的时候，电压和电流的乘积等于对应元件发出功率的大小。

此外，在采用一致参考方向时，可以只标通过元件的电流方向，这就暗示了电压是沿着电流的方向降低的；也可以只标元件两端电压的参考方向，这就暗示了电流是沿着电压降低的方向流过该元件的。
