频谱分析仪的主要参数设置有哪些？

频谱分析仪是一种重要的电子测试设备，用于测量信号在频域中的特性。它可以用于广泛的应用领域，包括无线通信、广播、雷达系统和电子产品开发。理解频谱分析仪的主要设置参数对于有效利用该工具至关重要。以下是对频谱分析仪主要设置参数的详细探讨：

1. 频率相关设置

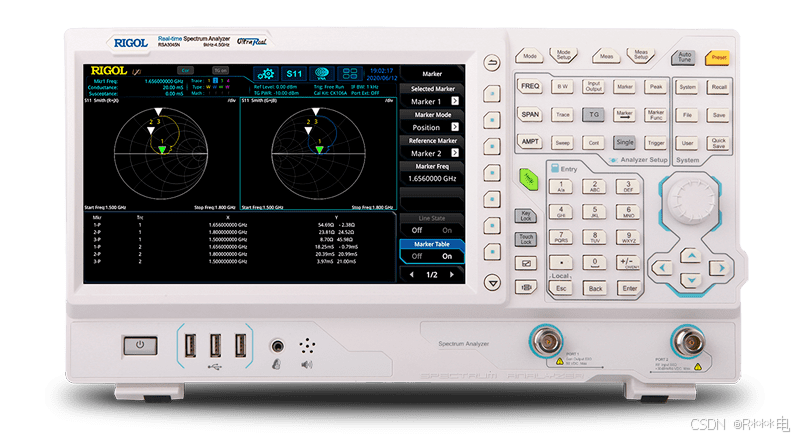

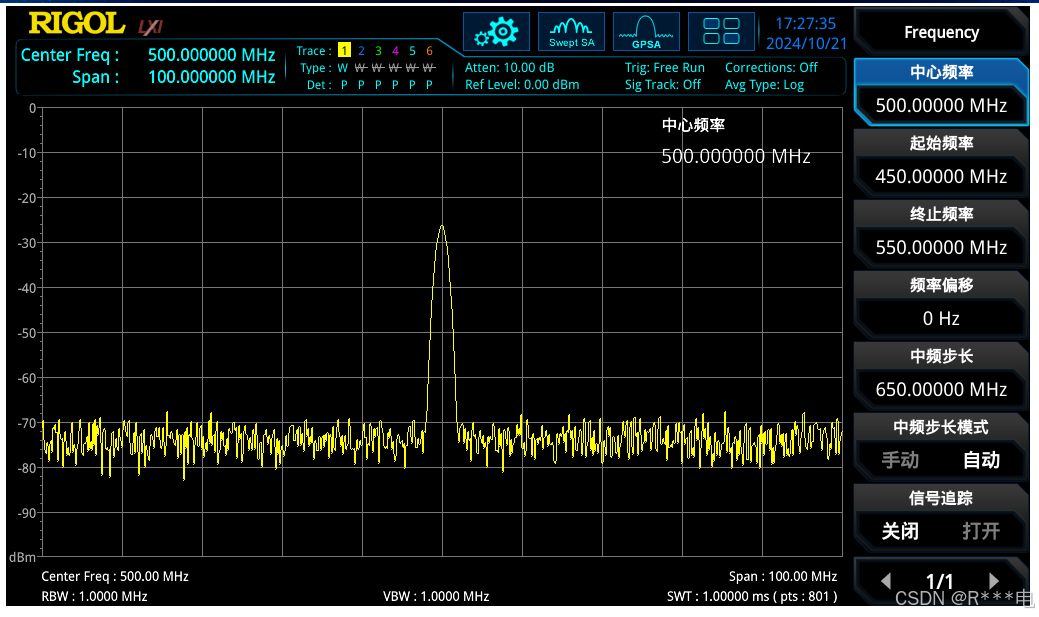

1.1 中心频率 (Center Frequency)

- 定义：中心频率是频谱分析仪在频率扫描中居中的频率。用户通过设定中心频率来观察特定频段内的信号。

- 应用：调整中心频率可以帮助用户集中观察感兴趣的频段，如调谐至某一无线电频率进行干扰分析。

1.2 起始频率和终止频率 (Start and Stop Frequency)

- 定义：起始频率和终止频率设定了频谱分析的范围，它们决定了分析仪所显示的频谱的频率跨度（Span）。

- 应用：通过设定适当的起始和终止频率，用户可以聚焦于特定频段以提高分辨率和测量精度。

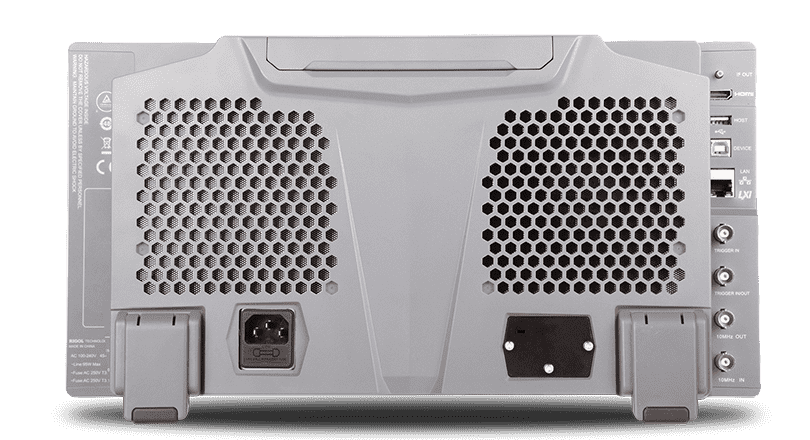

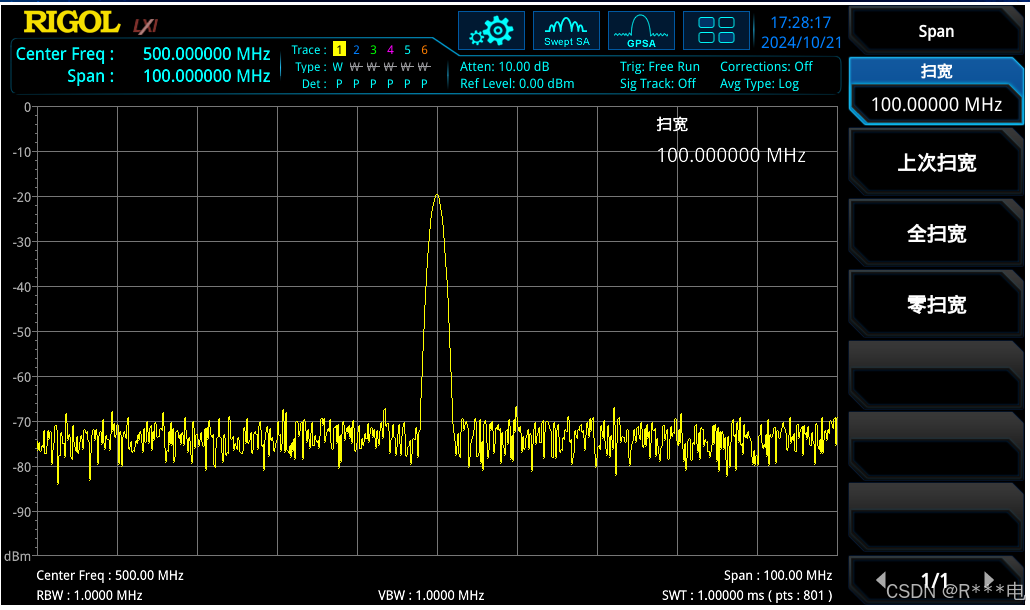

 1.3 频率跨度 (Span)

- 定义：频率跨度是起始频率和终止频率之间的差值。一个较大的跨度允许查看更宽的频率范围，而较小的跨度提供更高的频率分辨率。

- 应用：在初步扫描时使用大跨度找出感兴趣的频段，然后缩小跨度进行详细分析。

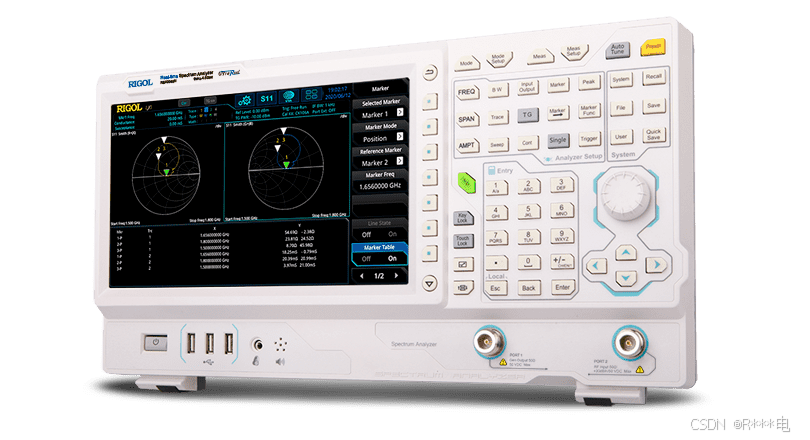

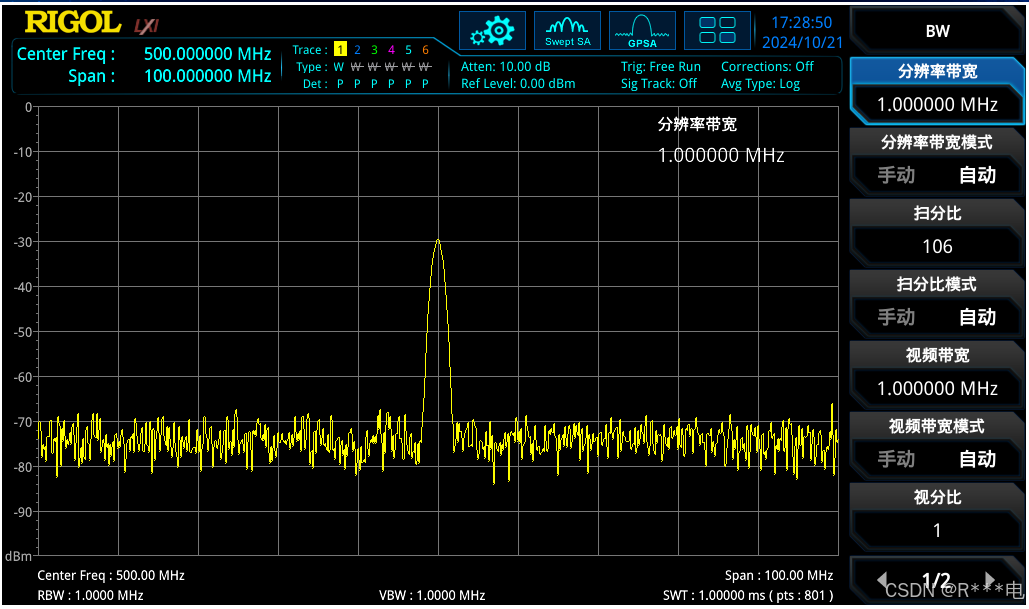

 2. 分辨率带宽 (Resolution Bandwidth, RBW)

- 定义：RBW决定了分析仪能够区分相邻信号的能力。较窄的RBW提高了频率分辨率，但也会增加扫描时间。

- 应用：通过优化RBW设置，用户可以在噪声环境中更清楚地识别和区分近距离频谱成分，比如在拥挤的频段中识别和测量单个频道。

 3. 视频带宽 (Video Bandwidth, VBW)

- 定义：VBW用于平滑显示的频谱曲线，通过将信号的快速波动平均化来减少显示噪声。

- 应用：减小VBW可以获得更平滑的频谱曲线，从而更容易观察低电平信号；然而，这也可能导致响应速度变慢。

 4. 扫描时间 (Sweep Time)

- 定义：扫描时间是完成一次频率跨度扫描所需的时间。它受RBW、VBW 和跨度的影响。

- 应用：在动态信号环境下，优化扫描时间可以确保捕获瞬态信号事件，但需要在速度和分辨率之间作出权衡。

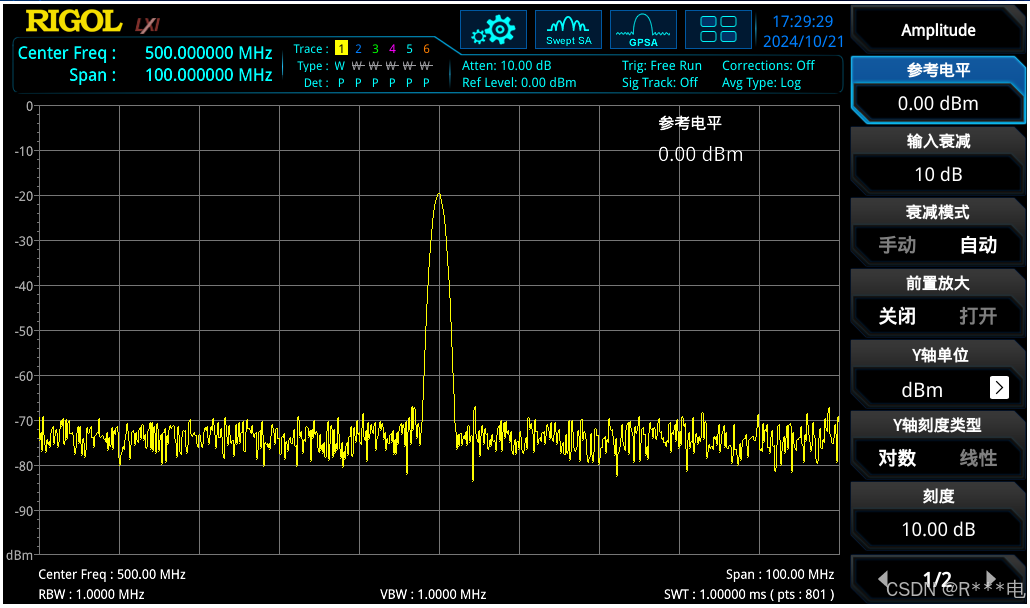

 5. 参考电平 (Reference Level)

- 定义：参考电平是频谱分析仪显示屏顶部所表示的功率电平。所有信号强度相对于此电平进行测量。

- 应用：调整参考电平可以确保信号落在显示器的动态范围内，避免过载或信号丢失。

 6. 检测模式 (Detector Mode)

- 定义：检测模式决定如何从采样数据中提取和显示每个点的值。常见模式包括峰值、平均值和采样检测。

- 应用：选择合适的检测模式有助于优化特定场景下的测量结果。例如，峰值检测用于捕捉最大信号，而平均检测用于稳定信号测量。

 7. 衰减 (Attenuation)

- 定义：衰减器用于减少信号电平，以防止过载和失真。自动衰减功能根据输入信号自动选择最佳衰减。

- 应用：手动调整衰减可在保护分析仪的同时保持信号完整性，特别是在测量高功率信号时。

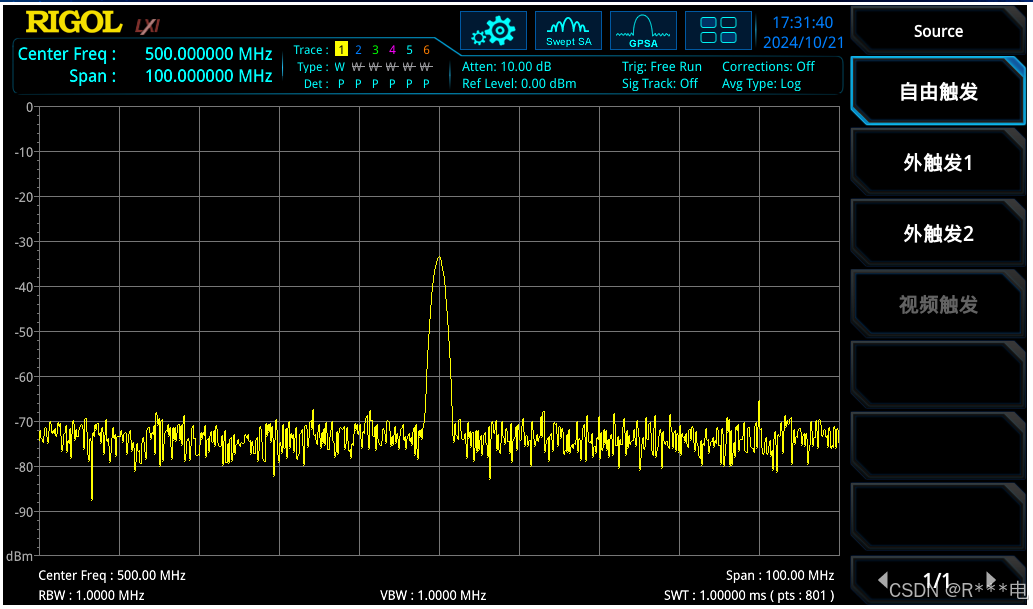

 8. 触发设置 (Trigger Settings)

- 定义：触发设置用于同步信号捕获，尤其是在测量时变信号或瞬态信号时。

- 应用：利用触发，可以确保频谱分析仪在特定条件下开始采集数据，例如信号达到一定电平或外部事件发生时。

 9. 输入耦合 (Input Coupling)

- 定义：输入耦合决定了分析仪如何处理直流成分。交流耦合阻断直流，而直流耦合允许直流通过。

- 应用：选择正确的耦合方式可以避免不必要的信号偏移，尤其在低频信号测量中。

 10. 校准与校正设置

- 校准：定期校准保证了测量的准确性和可靠性，通常包括幅度校准、频率校准等。

- 校正设置：为补偿测量路径中的损耗或增益，用户可以应用校正文件。这在使用延长电缆或不同天线时尤为重要。

 11. 显示与标记选项 (Display and Marker Options)

- 显示格式：包括对数刻度和线性刻度，以适应不同的分析需求。

- 标记：用于识别显示频谱上的特定频率或电平点，辅助分析和记录。

 12. 通信接口与远程控制

- 接口类型：支持多种通信接口如USB、LAN、GPIB等，用于数据传输和远程操作。

- 远程编程：通过SCPI命令集实现自动化测试，提高效率和重复性。

 实践中的综合应用

在实际操作中，各参数的优化往往是相互关联的。例如，在测量高速变化的信号时，可能需要在牺牲一些频率分辨率的情况下加快扫描速度，因此需要整体考虑RBW、VBW、扫频时间以及触发设置等。此外，针对不同设备型号和品牌，具体的设置方法和效果可能会有所不同，因此熟悉具体设备的用户手册和技术规范也是非常重要的。

通过对频谱分析仪设置参数的全面理解，用户可以更好地配置仪器，获取精准的频谱信息，从而提升故障排查、性能优化和新产品研发等工作中的测量效率和质量。
