如何系统地学习万用表的使用方法？

什么是万用表？

万用表是一种多功能的电子测量仪器，广泛应用于电气、电子和维修等领域。它结合了多个测量功能，通常包括测量电压、电流和电阻。现代数字万用表还可以具备其他功能，如连续性测试、二极管测试、电容测量、频率测量以及温度测量等。

万用表的分类：

万用表主要分为指针万用表和数字万用表两大类。‌‌

1. 指针万用表‌：

指针万用表是一种传统的测量仪表，通过指针在表盘上的偏转来显示测量结果。它通常用于测量直流电流、直流电压、交流电压、电阻等。指针万用表的优点是结构简单，读数直观，但精度和灵敏度相对较低，且需要定期校准。

‌

1. 数字万用表‌：

数字万用表是一种现代化的测量仪器，采用数字显示技术，能够提供更高的精度和分辨率。

它不仅可以测量直流电流、直流电压、交流电压和电阻，还可以测量其他参数如电容、频率、温度等。数字万用表的优点是精度高、读数方便、功能多样，适合于各种电子测量任务。

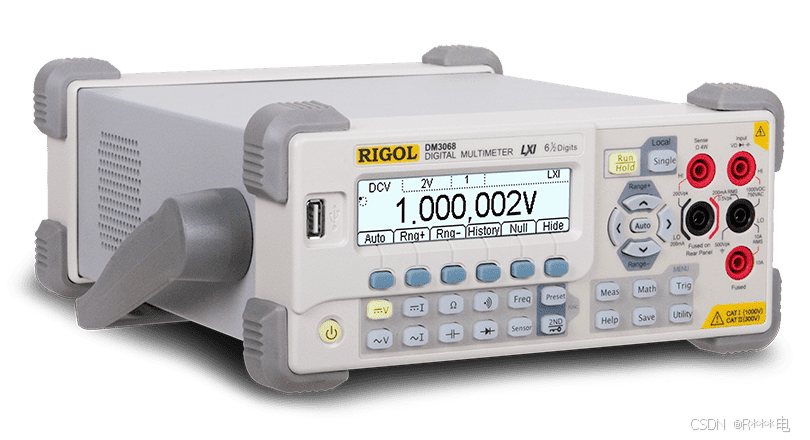

                        普源精电 台式万用表

手持式数字万用表

万用表的使用场景？

万用表是一种广泛应用的测量工具，在多个市场和场景中发挥重要作用。以下是一些典型的使用场景：

1. 电子维修与测试：
   • 用于检测电路板上的元件，如电阻、电容、二极管的好坏。
   • 测量电压、电流，以确保设备正常工作。
2. 电工和电气工程：
   • 检查家用电器、电源线路的通断情况。
   • 在安装或维护电力系统时，测量电压、电流和电阻。
3. 工业与制造业：
   • 用于监控和维护工业设备，确保其在安全范围内运行。
   • 通过定期检查来预测和预防设备故障。
4. 教育与培训：
   • 作为教学工具，用于演示基本的电学原理和电路分析。
   • 实验室课程中学生练习使用，以加深对电路的理解。
5. 汽车维修：
   • 测试车载电池、电路，以及各种传感器的状态。
   • 诊断车辆电气系统的问题。
6. 太阳能和新能源行业：
   • 检测太阳能板的输出和性能。
   • 确保逆变器及其他相关设备正常工作。
7. 家庭检测与DIY项目：
   • 家庭用户用于简单的电路修复或DIY项目。
   • 用于检测交流插座和家用电器的功能性。

普源精电目前提供有五位半和六位半的台式数字万用表，能覆盖以上大多数的使用场景：

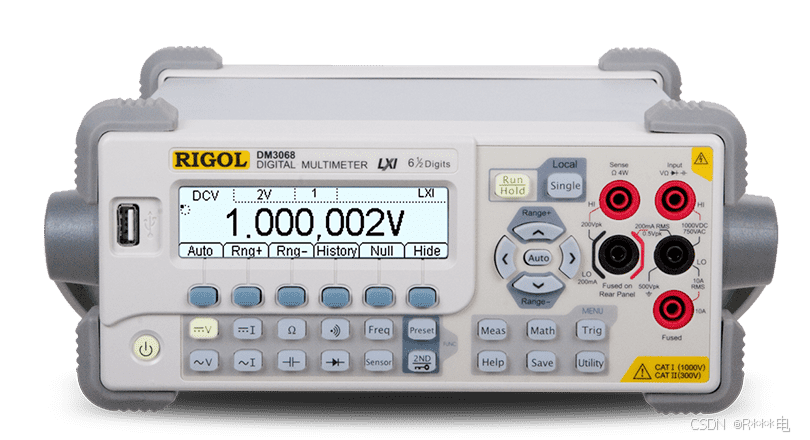

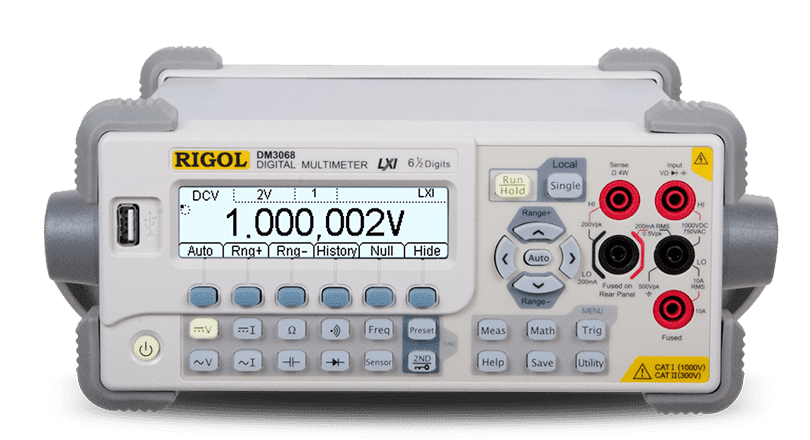

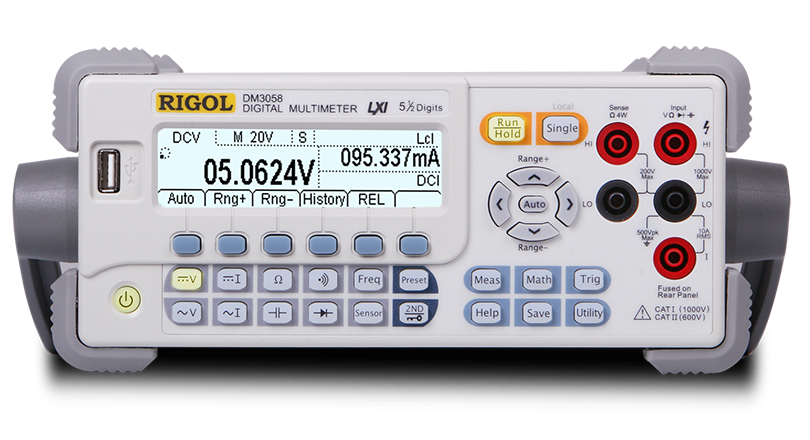

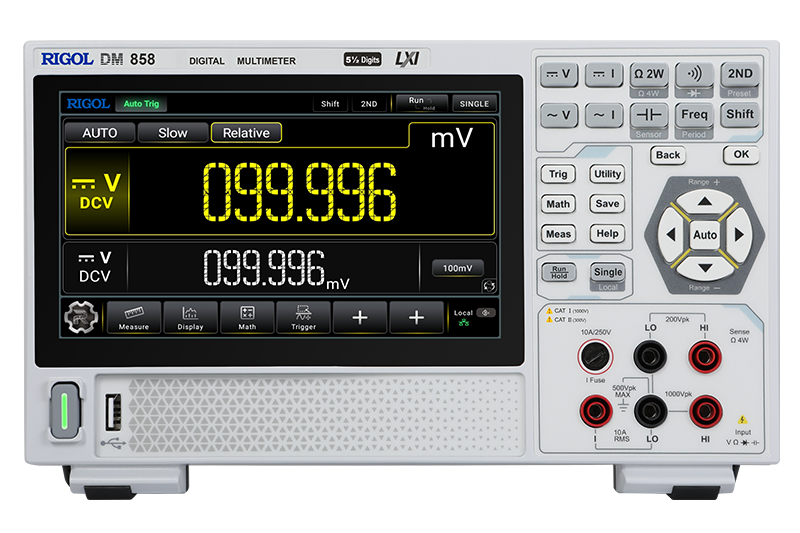

DM858五位半万用表	DM3058/E五位半万用表	DM3068六位半万用表

万用表的测量原理？

万用表的理论基础——欧姆定律：

直流电压本身测量的准确性就直接决定了一款表的性能。

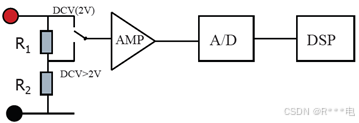

1. 直流电压：

测量直流电压时，通过测量选择开关的装换，电路构成直流电压表；测量时，大的量程进行分压，小的量程进行放大。

1. 直流电流：

将输入电流通过已知电阻，然后测量电阻两端的直流电压，换算后即可得到被测电流：I=U/R。

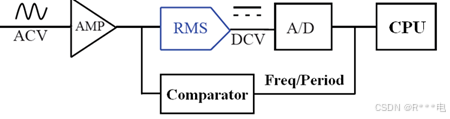

1. 交流电压

ACV测量（AC耦合真有效值测量）：使用真有效值AC-DC转换芯片，将交流电压转换成与之等效的直流电压，然后使用DCV测量方法进行后续测量。

Freq/Period测量：使用比较器将输入信号整形成方波，然后使用计数法（可以设置闸门时间）进行测量。

1. 交流电流：

将输入电流通过已知电阻，将其转换成交流电压，然后使用ACV方法进行后续测量。

1. 电阻测试：

在待测电阻上施加已知电流（由参考电压源通过稳定的精密电阻产生），然后测量待测电阻两端的电压，后续使用DCV测量方法。

4WR适用于待测电阻较小（<100kΩ）时,必须考虑引线电阻产生的压降。处理方法是直接从电阻两端引出测量端子测量电压。（需要配置开尔文夹具）

1. 电容测试

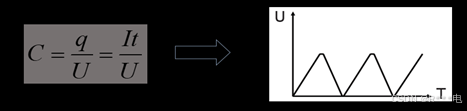

用充放电的方法测量电容大小。将参考电流源输入到电容，然后计算电压变化率。

具体方法：先将电容放电到初始状态，然后用恒定电流给电容充电到终止状态。测量初始状态和终止状态电容两端的电压差，充电过程中同时测量充电的时间；用电压差除充电时间即得电压变化率。

1. 二极管测试：

将参考电流源施加到待测二极管，测量其两端的电压。

如果二极管反向接入，相当于开路，测得电压很大，由此判定极性。

如果二极管正常接入，根据导通压降，可判定管型。

万用表的使用：

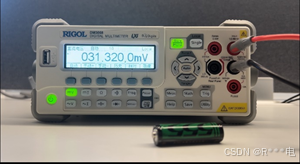

• 选择对应的测量项，例如使用DM3068测试5V干电池的电压，选择直流电压档。

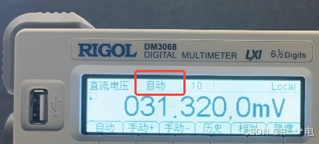

• 选择对应的量程，若未知测量电压大小选择大量程或自动量程。

• 插入表笔，红色表笔对应正极，黑色表笔对应地（注意各个接口的测量项）。

• 将表笔接到被测物的两端

• 读数

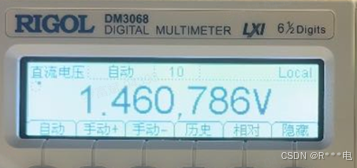

测试出这个干电池的电压为1.46V

万用表使用的注意事项

安全注意事项

1. 正确选择测量模式：
   • 确保选择在正确的测量模式（电压、电流或电阻）上。
   • 在测量不同类型的电量前，务必将万用表调至相应的功能。
2. 确认量程设置：
   • 开始测量时，选择适当的量程。如果不确定，可以先选择最高量程，然后逐步降低。
   • 使用自动量程（Auto Range）的万用表时，这一步可以省略。
3. 连接表笔：
   • 黑色表笔应始终连接到“COM”端子。
   • 根据测量类型，将红色表笔插入正确的端口，如“VΩ”用于电压和电阻，“A”用于电流。
4. 避免超载：
   • 不要测量超过万用表最大额定值的电量，以防设备损坏或人员受伤。
5. 断开电路进行电阻测量：
   • 测量电阻时，确保电路断电并且电容已放电，防止对万用表造成损害。
6. 小心高电压：
   • 在测量高压电路时，保持手指远离金属探针，尽量操作绝缘部分。
   • 使用带有适当额定保护的万用表。
7. 环境条件：
   • 避免在潮湿或多尘环境中使用万用表，以免影响测量精度和安全。
   • 确保工作环境符合万用表说明书中的温度和湿度要求。

操作注意事项

1. 定期校准：定期校准万用表，以确保测量精度符合要求。
2. 保存表笔：使用后妥善收纳表笔，避免损坏。
3. 检查电池：确保电池电量充足。电池电量低可能导致读数不稳定或不准确。
4. 仔细阅读说明书：熟悉特定型号万用表的所有功能和限制，尤其是第一次使用时。
